Las bicicletas, ya sean de carga, eléctricas o tradicionales, están compuestas por numerosos componentes, cada uno crucial para su funcionalidad, seguridad y facilidad de uso. Esta guía ofrece una visión completa de los componentes clave de una bicicleta, explicando su función y consideraciones importantes para su elección y mantenimiento.
1. Componentes Estructurales (Diseño Propio)
Estos componentes forman la estructura física de la bicicleta y a menudo son diseñados a medida por fabricantes para garantizar la resistencia, la seguridad y la compatibilidad con diversos usos.
1.1 Marco
La base de cualquier bicicleta de carga. Los cuadros suelen estar fabricados en aluminio 6061-T6 de calidad aeroespacial o en acero reforzado, ofreciendo una elevada relación resistencia-peso.
- Long John: Caja de carga delantera entre el manillar y la rueda delantera.
- Cola Larga: Portaequipajes trasero extendido.
- Triciclo: Dos ruedas delanteras o dos traseras para equilibrar.
1.2 Horquilla Delantera Rígida
Conecta la rueda delantera al cuadro. Las horquillas rígidas son fuertes, ligeras y no requieren mantenimiento, ideales para bicicletas de carga. Algunas bicicletas de carga utilizan horquillas con suspensión para mejorar el confort de marcha.
1.3 Estante de Carga
Fijado sobre la rueda trasera o en la sección delantera, el portaequipajes soporta maletas, cajas de reparto o asientos.
1.4 Cesta
Más ligeras y pequeñas que las cajas de carga, las cestas son perfectas para objetos personales. Suelen montarse en la parte delantera.
1.5 Chasis de Caja de Carga
Este bastidor inferior refuerza la caja y la conecta al bastidor principal. Debe ser resistente para absorber las vibraciones de la carretera.
1.6 Caja de Carga
Su principal espacio de carga. Los materiales van desde la madera contrachapada de calidad marina hasta el plástico moldeado por inyección.
- Uso familiar: A menudo incluye asientos y cinturones de seguridad.
- Uso comercial: Se puede marcar, aislar o refrigerar.
1.7 Asiento de Carga
Asientos opcionales dentro de la caja de carga, especialmente para niños. Deben incluir puntos de arnés y materiales resistentes a la intemperie.
1.8 Varillaje de Dirección
Un sistema clave en las bicicletas de carga Long John. El elevador conecta el manillar a la rueda delantera mediante varillas o cables.
1.9 Marco del Toldo
Admite cubiertas resistentes a la intemperie para la caja de carga, esenciales para la comodidad en climas lluviosos.
1.10 Tubo del Manillar
Conecta el manillar a la horquilla delantera o a la barra de dirección. Los diseños ajustables favorecen una conducción ergonómica.
1.11 Cubierta para la Lluvia
Marquesina transparente y flexible de PVC o tela que mantiene secos a pasajeros y mercancías.
2. Componentes Eléctricos (Alimentación y Control)
Las bicicletas eléctricas de carga dependen de un sistema electrónico bien coordinado que ayuda a mover cargas pesadas con facilidad y eficacia.
A continuación, se presenta un desglose de las principales piezas eléctricas, su función y cómo contribuyen al rendimiento general de la bicicleta:
Como funciona una bici eléctrica | Guía rápida en 5 minutos | GOTEBIKE MOVILIDAD ELÉCTRICA
| Pieza | Nombre | Definición y función en la bicicleta de carga |
|---|---|---|
| 2.1 | Motor | Convierte la energía eléctrica en energía mecánica para ayudar al pedaleo. Proporciona el par necesario para mover cargas pesadas. |
| 2.2 | Controlador | Unidad central de procesamiento del sistema motor. Regula la potencia en función de las entradas de los sensores y los ajustes del usuario. |
| 2.3 | Pantalla / Cuadro de mandos | Montado en el manillar, muestra datos de conducción en tiempo real como la velocidad, el modo de potencia, el estado de la batería y alertas de avería. |
| 2.4 | Batería | Almacena energía para el motor y los accesorios. Determina la autonomía y la reserva de potencia de la e-bike de carga. |
| 2.5 | Sensores | Detectan la entrada del pedal para regular la asistencia del motor. Los sensores de par miden la fuerza de pedaleo; los sensores de cadencia detectan la rotación del pedal. |
| 2.6 | Luz delantera | Ilumina la carretera para mayor visibilidad y seguridad durante la conducción nocturna. |
| 2.7 | Luz trasera | Aumenta la visibilidad por detrás. A menudo se integran con los intermitentes o los intermitentes de freno. |
| 2.8 | Intermitentes | Elemento de seguridad opcional para indicar el cambio de dirección. Útil en tráfico denso. |
| 2.9 | Arnés de cableado | Red de cables eléctricos que conecta todos los componentes. Debe ser impermeable y estar bien tendida. |
| 2.10 | Interruptor integrado | Botón o panel utilizado para encender/apagar la moto y controlar las luces, el modo de potencia o el impulso. |
| 2.11 | Convertidor de CC | Convierte la salida de alto voltaje de la batería a 5 V/12 V para puertos USB, carga de teléfonos o sistemas IoT. |
2.1 Motor
El motor es el motor de una bicicleta eléctrica de carga. Potencia el pedaleo del ciclista y es esencial para transportar cargas pesadas o subir cuestas. Hay dos tipos habituales:
- Motor de transmisión intermedia: Situado cerca de la biela, transfiere la potencia directamente a la transmisión.
2.2 Controlador
Este componente actúa como un cerebro, recibiendo señales de los pedales, el acelerador y los sensores para gestionar la potencia que suministra el motor. Garantiza una aceleración suave y un uso eficiente de la energía.
2.3 Pantalla / Cuadro de Mandos
Su interfaz de cabina. Proporciona datos en tiempo real sobre velocidad, nivel de batería, distancia, modo de asistencia y diagnósticos. Las pantallas avanzadas pueden incluir GPS o Bluetooth.
2.4 Batería
Normalmente de iones de litio, las baterías se montan en el cuadro o en el portaequipajes trasero. Una batería de alta capacidad (por ejemplo, 720 Wh) puede soportar más de 60 km de conducción asistida.
2.5 Sensor
Dos tipos principales:
- Sensor de par: Mide la fuerza aplicada a los pedales. Ofrece una sensación de respuesta natural.
- Sensor de cadencia: Mide si estás pedaleando y a qué velocidad. Más sencillo pero menos intuitivo.
2.6-2.8 Luces
Las luces delanteras y traseras son obligatorias en la mayoría de las regiones. Los modelos avanzados incorporan faros automáticos, luces de freno e intermitentes montados en el manillar. Esto mejora la seguridad en zonas de mucho tráfico.
2.9 Mazo de Cables
Es el sistema nervioso de la instalación eléctrica. Un arnés bien diseñado garantiza conexiones estables, evita cortocircuitos y resiste el agua y la corrosión.
2.10 Interruptor Integrado
Muchas bicicletas de carga Regen utilizan interruptores de pulgar integrados en el puño del manillar para alternar rápidamente entre los niveles de potencia, las luces o el claxon.
2.11 Convertidor de CC
Útil para flotas de reparto o conductores urbanos que dependen de smartphones o dispositivos IoT. Convierte la energía de la batería en voltajes utilizables para cargar accesorios o alimentar dispositivos auxiliares.

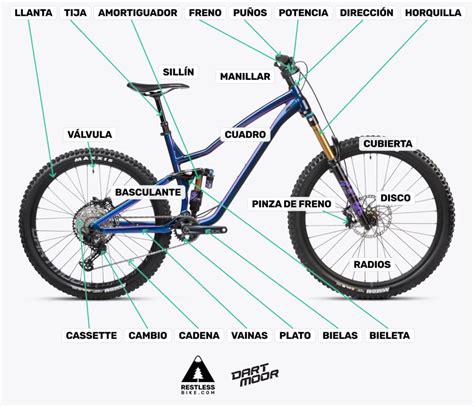

3. Componentes Estándar de la Bicicleta (Intercambiables)
Estas piezas se utilizan habitualmente en las bicicletas normales, pero a menudo se refuerzan o adaptan en las bicicletas de carga para acomodar el peso, la tensión y la funcionalidad adicionales.
| Pieza | Nombre | Definición y función en la bicicleta de carga |
|---|---|---|
| 3.1 | Horquilla | Sujeta la rueda delantera y la une al cuadro. Las horquillas con suspensión añaden comodidad; las horquillas rígidas son más resistentes para cargas pesadas. |
| 3.2 | Potencia | Conecta el manillar a la horquilla y determina la postura del piloto. |
| 3.3 | Manillar | Permite la dirección y a menudo alberga sistemas de control y empuñaduras. |
| 3.4 | Agarre | Empuñaduras de goma o espuma para mayor comodidad y control antideslizante. |
| 3.5 | Auriculares | Sistema de rodamientos que permite una rotación suave del manillar. |
| 3.6 | Manivela | El brazo que conecta el pedal al eje de pedalier. Transfiere la potencia. |
| 3.7 | Pedalier | Alberga el eje y los cojinetes. Debe reforzarse para aplicaciones de carga. |
| 3.8 | Pedal | Donde el ciclista aplica la fuerza. Los pedales más grandes ofrecen mayor estabilidad. |
| 3.9 | Sillín | El sillín. Los sillines anchos y acolchados son ideales para los paseos más largos. |
| 3.10 | Tija de sillín | Une el sillín al cuadro. Regulable en altura. |
| 3.11 | Abrazadera del asiento | Asegura la tija del sillín en su posición. Las abrazaderas de liberación rápida ayudan a los ciclistas compartidos. |
| 3.12 | Platos y bielas | Engranaje delantero principal. Afecta al par y la velocidad de pedaleo. |
| 3.13 | Rueda libre / Casete | Grupo de marchas traseras. Define la gama de marchas. |
| 3.14 | Cubo de engranaje interno | Sistema de engranaje trasero cerrado. Bajo mantenimiento y resistente a la intemperie. |
| 3.15 | Cubo | Centro de rueda que puede contener engranajes, motor o piezas de freno. |
| 3.16 | Palanca de freno | Palanca en el manillar para accionar los frenos. |
| 3.17 | Pinza de freno | Aplica presión al disco de freno para obtener potencia de frenado. |
| 3.18 | Disco de freno | Disco giratorio al que se sujeta la pinza. Se encuentra en los sistemas de frenos de disco. |
| 3.19 | Sensor de velocidad | Mide la velocidad de las ruedas para ayudar a regular la asistencia al pedaleo. |
| 3.20 | Rueda | El elemento giratorio. Las bicicletas de carga utilizan llantas más resistentes y neumáticos de mayor carga. |
| 3.21 | Cámara de aire | Cámara inflable en el interior del neumático. |
| 3.22 | Neumático | Revestimiento exterior de caucho. Debe soportar cargas pesadas y resistir los pinchazos. |
| 3.23 | Amortiguador | Reduce las vibraciones y mejora el confort. Se encuentra en modelos de gama alta. |
| 3.24 | Muelle neumático | Elemento de suspensión que utiliza aire a presión. Más ligero que los muelles helicoidales. |
| 3.25 | Reflector | Mejora la visibilidad. Obligatorio en muchas regiones. |
| 3.26 | Guardabarros | Bloquea las salpicaduras de agua y barro. Mantiene limpios al conductor y la carga. |
| 3.27 | Cerradura | Evita los robos. Los candados de cuadro son habituales en las bicicletas de carga europeas. |
| 3.28 | Radio | Conecta el cubo a la llanta. Debe reforzarse en las ruedas de carga. |
| 3.29 | Cadena | Transfiere la potencia de la biela a la rueda trasera. Debe soportar la tensión y la carga. |
| 3.30 | Fijaciones y herrajes | Incluye tuercas, pernos, abrazaderas y bisagras esenciales para la integridad estructural. |
Herramientas Esenciales para el Mantenimiento de tu Bicicleta
Tener las herramientas adecuadas es esencial para cualquier ciclista, ya sea un guerrero de fin de semana, un viajero diario o un ciclista competitivo.
- Multiherramienta: Combina varias funciones para reparaciones y ajustes rápidos sobre la marcha.
- Bomba: Esencial para mantener la presión adecuada de los neumáticos.
- Llave de torsión: Asegura que los pernos y tuercas estén apretados según las especificaciones del fabricante.
- Llave para pedales: Se utiliza para quitar e instalar pedales de bicicleta.
- Herramienta rompecadenas: Permite quitar y reemplazar eslabones de la cadena.
- Herramienta de pedalier: Se utiliza para instalar y quitar los pedaliers.
- Palancas de neumáticos: Se utilizan para quitar e instalar neumáticos en las llantas.
- Herramienta de desgaste de cadena: Se utiliza para medir el desgaste y el estiramiento de la cadena.
- Extractor de anillo de bloqueo de casete y látigo de cadena: Se utilizan para quitar e instalar el casete en la rueda trasera.
- Llaves Torx: Se utilizan para pernos con forma de estrella.
- Herramienta de extracción de bielas: Se utiliza para quitar las bielas del pedalier.
- Soporte de la bici: Mantiene su bicicleta en su lugar para mantenimiento y reparaciones.
- Tornillo estándar y Phillipsdrivers: Se utiliza para varios tornillos en su bicicleta.
- Kit de parches para neumáticos: Utilizados para reparar cámaras de aire pinchadas mientras viaja.
- Cortador de cables: Utilizado para cortar cables de freno y cambio limpiamente con bordes de corte de precisión.
