La relación de transmisión es un concepto clave para el uso eficiente de engranajes en máquinas y dispositivos. En las motocicletas, la transmisión juega un papel esencial, ajustando la relación de transmisión para adaptarse a las condiciones de conducción y mantener el motor funcionando dentro de su rango óptimo de revoluciones por minuto (RPM). Sin un sistema de transmisión adecuado, el funcionamiento de la moto sería limitado y su capacidad de respuesta estaría comprometida.
¿Qué es la Transmisión de Movimiento?
La relación de transmisión de movimiento es la relación entre las velocidades de rotación de dos engranajes que se encuentran conectados entre sí. Al contar cada rueda del engranaje con distinto diámetro, cada uno de los ejes rota a diferente velocidad cuando ambas están en marcha. Modificar la relación de transmisión equivale a cambiar el par de fuerza que se aplica.
Objetivos y Características del Sistema de Transmisión
La transmisión es responsable de ajustar la relación de marcha según las necesidades de conducción. En transmisiones modernas, el funcionamiento del sistema está controlado y gestionado por sistemas electrónicos avanzados, que monitorean constantemente las condiciones de conducción y ajustan la operación de la transmisión.
⭐Así Funciona el Embrague de una Motocicleta.⭐ ¡IMPRESIONANTE!
Al transmitir la potencia del motor a las ruedas con la menor pérdida posible, el sistema de transmisión contribuye significativamente a la economía de combustible y al rendimiento general de la motocicleta.

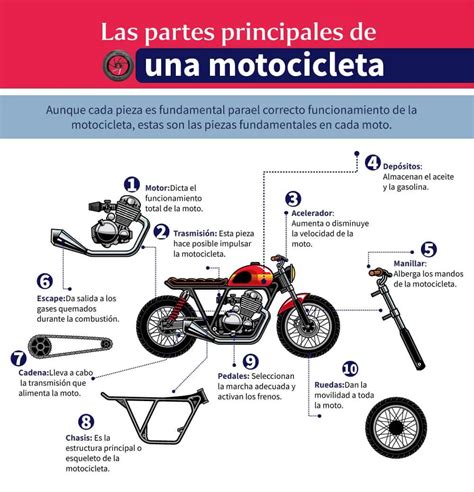

Componentes Principales del Sistema de Transmisión
Para entender el funcionamiento, características y objetivos principales del sistema de transmisión, es importante conocer cada una de las partes que lo forman:
- Embrague (Manual): Responsable de conectar y desconectar el motor de la transmisión.
- Control electrónico (Moderna): En las transmisiones modernas, supervisa y ajusta constantemente el funcionamiento del sistema de transmisión.
Tipos de Transmisión
Las transmisiones híbridas combinan la eficiencia de una transmisión eléctrica con la potencia de un motor de combustión interna. Por último, y con el avance de la tecnología en los VE (vehículo electrificado), las transmisiones eléctricas ofrecen una conducción suave y silenciosa, así como una aceleración instantánea gracias a la entrega de par motor instantáneo. Son muy eficientes y requieren un mantenimiento mínimo en comparación con las transmisiones de combustión interna.
Relación de Transmisión de Engranajes
La relación de transmisión de engranajes o relación de reducción se calcula dividiendo la velocidad de salida por la velocidad de entrada (i= Ws/ We) o dividiendo el número de dientes de las ruedas conductoras por el número de dientes de las ruedas conducidas (i= Ze/ Zs).
i = Ws/We
i = Ze/Zs
Ventajas de las Transmisiones por Engranajes
Las transmisiones por engranajes ofrecen varias ventajas:
- Alto rendimiento al trasladar fuerzas y movimientos.
- Larga vida útil y elevada fiabilidad.
- Gran exactitud en la relación de transmisión.
- Pequeñas dimensiones, lo que permite su instalación en espacios de difícil acceso.
- Sencillo mantenimiento.
Parámetros para Diseñar la Transmisión de Engranajes
Al diseñar una transmisión de engranajes, se deben considerar los siguientes parámetros:
- Condición de engrane: El punto de contacto entre dos dientes siempre debe pasar por un punto O, localizado en la misma línea que une los centros de rotación de los engranajes.
- Relación de transmisión (rt): Relación entre las velocidades de rotación de los engranajes en contacto (rt = ωs / ωe). Puede ser reductora (rt < 1) o multiplicadora (rt > 1).
- Coeficiente de recubrimiento (ε): Mide el promedio de dientes que están en contacto. Debe ser superior a 1,2 para asegurar la capacidad de transmitir cargas elevadas.
Cómo Calcular la Relación de Transmisión de Engranajes
Existen diferentes métodos para calcular la relación de transmisión de engranajes:
Engranajes Cónicos
La relación de transmisión es equivalente al número de dientes del engranaje conductor dividido entre el número de dientes del engranaje conducido (RT= Z1 / Z2).
Tren de Engranajes con Dos Ruedas
- Contar el número de dientes del engranaje conductor y del engranaje conducido.
- Dividir el número de dientes de la rueda conducida por el número de dientes de la rueda conductora.
Tren de Engranajes con Más de Dos Ruedas
- Identificar la rueda conductora y la conducida.
- Dividir el número de dientes de la primera y la segunda. La rueda intermedia no afecta la relación de transmisión.
Engranajes y Cadena
La relación de transmisión es el resultado de dividir el número de dientes del engranaje motor entre el número de dientes del engranaje arrastrado.
Relación entre Velocidad y Par
La caja de cambios, ya sea manual o automática, modifica la relación de transmisión para adecuar el par y la velocidad de rotación a las circunstancias. Con la relación de transmisión, modulamos el par y la velocidad para maximizar las prestaciones del vehículo.
Mantenimiento del Kit de Transmisión
La duración del kit de transmisión varía dependiendo del mantenimiento y uso. En condiciones normales, suele durar entre 20.000 y 25.000 km. Se recomienda revisarlo cada 2.500 km y asegurar que la cadena esté engrasada periódicamente, preferiblemente después de conducirla, por arriba y por abajo.
¿Cómo Afecta Cambiar el Piñón o el Plato?
Si haces cambios en el piñón o el plato no afectará al motor, sino que la rueda trasera girará más rápida o más lentamente.
Tabla de Relaciones de Transmisión Comunes en Motocicletas
| Configuración | Descripción | Efecto |
|---|---|---|
| Piñón más pequeño, plato más grande | Mayor número de dientes en el plato trasero en comparación con el piñón delantero. | Mayor aceleración, menor velocidad punta. |
| Piñón más grande, plato más pequeño | Menor número de dientes en el plato trasero en comparación con el piñón delantero. | Menor aceleración, mayor velocidad punta. |
| Configuración estándar | Relación de dientes equilibrada entre piñón y plato. | Equilibrio entre aceleración y velocidad punta. |
