Los frenos son un componente esencial de la bicicleta, y de su correcto funcionamiento depende nuestra seguridad. Por eso, es muy importante revisar periódicamente su estado, incluso antes de cada salida.
En el mundo del ciclismo, especialmente en el mountain bike (MTB), los frenos de disco se han convertido en un estándar por su eficiencia y rendimiento en diversas condiciones. Dentro de estos, encontramos los frenos de disco mecánicos, una opción popular por su simplicidad y facilidad de mantenimiento.
En esta guía, exploraremos a fondo el funcionamiento de los frenos de disco mecánicos, los tipos de frenado, los problemas comunes que pueden surgir y, lo más importante, cómo realizar ajustes y mantenimiento para garantizar un frenado seguro y eficaz en cada ruta.
Tipos de Sistemas de Frenado en Bicicletas
Dependiendo del tipo de bicicleta que utilices (ciudad, carretera, montaña o eléctrica), existen varios sistemas de frenado, cada uno con sus propias características y ventajas:
- Zapatas de freno: Este sistema utiliza zapatas de freno de goma que aprietan la llanta de la rueda al activar la palanca del freno. Es un sistema muy extendido que ofrece un buen compromiso entre rendimiento y coste. Fáciles de instalar y mantener, se utilizan muy a menudo tanto en bicicletas de ciudad como en bicicletas de carretera. Eficaces en tiempo seco, generalmente son un poco menos eficaces cuando la carretera está mojada.
- Frenos en V (V-Brakes): Son una variante más potente de los frenos de zapata que se adaptan mejor a bicicletas de ruta o de montaña. Proporcionan una mejor modulación y una mayor fuerza de frenado que los frenos de zapatas tradicionales.

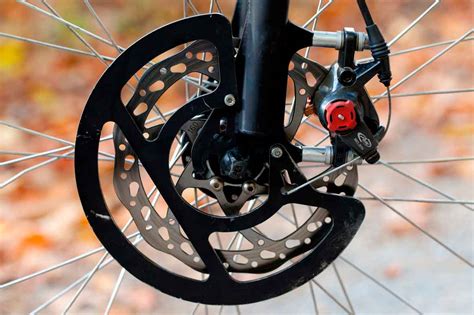

- Frenos de disco: Cada vez más populares, especialmente en las bicicletas de montaña, los frenos de disco están compuestos por un disco metálico (acero inoxidable) fijado al buje de la rueda. Una abrazadera (pinza) equipada con pequeñas pastillas aprieta este disco para frenar la bicicleta. La ventaja de este tipo de frenado es que ofrece mayor poder de frenado que los frenos de zapata, especialmente en clima húmedo. Los frenos de disco pueden ser mecánicos o hidráulicos.
Frenos de Disco Mecánicos vs. Hidráulicos
Mientras que los frenos de disco mecánicos utilizan cables para transmitir la fuerza desde la palanca de freno a la pinza, los frenos de disco hidráulicos utilizan un líquido (aceite mineral o fluido DOT) presente en una línea hidráulica. Los frenos de disco hidráulicos generalmente ofrecen mayor potencia de frenado y una modulación más precisa.
Componentes Clave de un Freno de Disco Mecánico
Los frenos de disco mecánicos se componen de los siguientes elementos esenciales:
- Manetas de freno: Ubicadas en el manillar, permiten al ciclista accionar el sistema de frenado.
- Cables y fundas: Transmiten la fuerza desde las manetas hasta las pinzas de freno.
- Pinzas de freno: Alojan las pastillas y, al ser accionadas por el cable, ejercen presión sobre el disco.
- Pastillas de freno: Elementos de fricción que entran en contacto con el disco para detener la bicicleta.
- Discos de freno: Discos metálicos fijados al buje de la rueda sobre los que actúan las pastillas.
Mantenimiento y Ajuste de los Frenos de Disco Mecánicos
Como ciclista, es probable que ya hayas pasado por algunos problemas con los frenos de tu bicicleta. Atritos, chiados e ruídos estranhos, falta de eficácia na travagem... são situações comuns que, com uma boa manutenção e noções básicas de mecânica, podes resolver com facilidade.
Un ajuste y mantenimiento correctos de los frenos son fundamentales para evitar accidentes, aumentar la seguridad y garantizar que desfrutes al máximo de cada salida.
Antes de comenzar con el ajuste de los frenos de disco, es fundamental reunir todas las herramientas necesarias y preparar adecuadamente tu bicicleta. Este paso inicial puede marcar la diferencia entre un mantenimiento exitoso y una experiencia frustrante. Necesitarás reunir un conjunto específico de herramientas que te permitirán trabajar de manera eficiente y segura.
Las herramientas básicas que deberás tener a mano incluyen:
- Llaves Allen de diferentes tamaños
- Destornillador
- Trapo limpio
- Desengrasante específico para bicicletas
- Lubricante
- Alicates
- Guantes de trabajo
- Soporte de bicicleta o método para elevarla
Asegúrate de trabajar en un espacio limpio y bien iluminado. Si es posible, utiliza un tutorial sobre ajuste de frenos de bicicleta como referencia adicional mientras realizas el mantenimiento. La preparación adecuada no solo facilitará el proceso de ajuste sino que también garantizará tu seguridad durante el mantenimiento.
Antes de comenzar, realiza una inspección visual general de los frenos de disco. Verifica que no haya daños evidentes en los cables, pastillas o disco de freno. Esta revisión previa te ayudará a identificar si necesitas reemplazar algún componente antes de proceder con el ajuste.
Ajuste simple de los frenos de tu bicicleta:
El ajuste más simple consiste en desapertar los parafusos da pinça de travão com a chave Allen correspondente. Uma vez que esteja solta, pressiona a manete para centrar as pastilhas e deixar o travão bem alinhado. Cuando consigas esa posición centrada, volta a apertar os parafusos.
Depois de realizares este ajuste, verifica se os problemas persistem. Se estiverem resolvidos, ótimo. No entanto, é comum que, em muitos casos, este ajuste não seja suficiente, pelo que terás de passar a um mais avançado. Explicamos tudo a seguir.
Ajuste avanzado de los frenos de tu bicicleta:
Se o atrito ou os ruídos persistirem, tens de localizar o ponto exato onde o disco está a roçar. Isto pode ser uma tarefa complicada, pois é pouco visível e é difícil ver claramente através do espaço entre o disco e as pastilhas. Uma dica muito útil para este caso é colocar uma folha de papel branco atrás da zona que queres observar, ou no chão, para observares de cima. Com o fundo branco, podes identificar em que zona o disco está mais próximo da pastilha, já que não deixará passar a luz e não conseguirás ver nitidamente o fundo branco.
Una vez localizado el punto, comienza a corregir el desvío con la herramienta de alineamiento de discos. ¡Atención! Este proceso debe ser hecho poco a poco y sin aplicar demasiada fuerza, para ir corrigiendo gradualmente sin dañar el disco.
Ajuste del curso de la maneta de freno:
Después de tener los frenos bien ajustados, debes verificar si el curso de la maneta y tus sensaciones al frenar son adecuadas. El ideal para un frenado eficaz es tener la maneta de freno a una distancia confortable, donde puedas ejercer la fuerza necesaria y la posición de los dedos al frenar forme, aproximadamente, un ángulo recto.
También es importante que el recorrido desde que tocas en la maneta hasta que la rueda frene por completo no sea ni demasiado largo ni muy corto - o sea, un curso relativamente corto para conseguir frenar rápidamente perante cualquier imprevisto, mas com alguma folga para não bloqueares a roda apenas ao tocar no travão.
Para ajustar el tacto, una buena forma de hacerlo es forzar los pistones. Retirando la rueda o el freno, desmonta la pinza y presiona la maneta para cerrar los pistones. Una vez cerrados, vuelve a colocar la pinza y verifica el tacto. Con el separador de pistones, ve abriéndolos y ajustando el tacto hasta encontrar el punto en que te sientas más confortable y seguro.
Substituição das pastilhas de travão ou do disco da bicicleta:
Para além dos ajustes que acabaste de ver, chega um momento em que, devido ao desgaste, o problema passa a ser que as pastilhas ou o disco têm de ser substituídos.
No caso das pastilhas, é visível quando estão gastas. Vais reparar que o travão pressiona mais o metal da pinça do que a parte com a superfície de travagem - esse composto orgânico, normalmente de grafite ou aramida, muitas vezes chamado de “resina”.
Para substituir as pastilhas de travão, deves verificar se as novas são compatíveis com o sistema que a tua bicicleta utiliza. Existem muitos tipos e compatibilidades (Shimano, SRAM, Campagnolo, Avid...), por isso deves escolher as pastilhas adequadas ao teu equipamento. Assim que tiveres as corretas, retira a roda para facilitar o trabalho e começa a substituição das pastilhas. Primeiro, remove o pino ou o parafuso que fixa a pinça para poderes retirar as pastilhas. Aproveita para limpar bem a zona com um produto específico para travões de disco. Em seguida, abre os pistões para poderes inserir e posicionar as novas pastilhas. Para ajustá-las corretamente com o tato ideal, utiliza o separador de pistões e vai fazendo testes, tal como explicámos no ponto anterior.
Para substituir o disco, verifica se a pista de travagem está desgastada. Todos os discos indicam uma espessura mínima, mas medi-la pode ser complicado, por isso o ideal é fazeres uma avaliação visual com base na espessura do material, ou substituí-lo periodicamente quando começares a notar sinais de desgaste. É verdade que a substituição das pastilhas é muito mais frequente e regular do que a do disco. A substituição do disco é simples: se estiver fixado com parafusos, deves desapertá-los para remover o disco; se ...
Tabla de Mantenimiento de Frenos de Disco Mecánicos
| Frecuencia | Tarea | Descripción |
|---|---|---|
| Semanal | Inspección visual | Verificar el estado de las pastillas, discos y cables. |
| Mensual | Limpieza | Limpiar los discos con alcohol isopropílico y las pastillas con un cepillo. |
| Trimestral | Ajuste | Ajustar la tensión del cable y centrar las pinzas. |
| Anual | Reemplazo | Reemplazar las pastillas desgastadas y los cables dañados. |
Consejos Adicionales
- Limpieza regular: Unos frenos con discos, pinzas y manetas limpios antes de empezar cada ruta funcionarán de forma más eficaz y añadirán años de vida útil.
- Revisión de pastillas: El compuesto de las pastillas se va eliminando en la fricción con el disco. Habrá que comprobar su estado con frecuencia, cada dos o tres meses. Si su grosor es inferior a 1 mm, habrá que pensar en cambiarla; si baja a 0,5 mm, deberás sustituirla de inmediato.
- Ajuste de la pinza: Las frenadas fuertes, golpes o caídas, o el simple uso, pueden provocar un desajuste en la fijación de la pinza al cuadro o a la horquilla. Esto provoca un descentrado de las pastillas con respecto al disco, lo que genera fricción aun sin accionar el freno.
Si quieres presumir de una bicicleta completamente actualizada, deberá montar este tipo de frenos. En esta guía te contamos todo sobre su funcionamiento y las tecnologías actuales. Comencemos refrescando algunos conceptos básicos.
Su construcción será diferente, dependiendo de si el circuito de frenado es hidráulico o mecánico. Si es hidráulico, tendrá adherido a su cuerpo un pequeño depósito o bomba con líquido de frenos en su interior (aceite mineral o sintético, dependiendo de la marca o modelo). Mediante la palanca de la maneta se realiza presión sobre este líquido, desplazándolo para accionar las pinzas de freno.
Si el circuito es mecánico, no tendrá bomba o depósito. Antes de que el líquido dirija esa presión sobre la pinza y el disco de freno, discurre por dentro del latiguillo o cable hasta llegar al émbolo o pistón de la pinza. Éste, a su vez, se mueve para presionar las pastillas, el otro elemento interno de la pinza de freno.
Para el mantenimiento de los neumáticos, necesitaréis unos desmontables, parches, si llevamos cámara de aire, kit de reparación tubeless, si montamos neumáticos sin cámaras, y cámara de repuesto en ambos casos, pues, si no es posible reparar la cámara o la cubierta tubeless, tendremos que montar una cámara. También necesitamos un dispositivo de inflado, que puede ser una bomba o un cartucho de CO2.
Con estos consejos y aplicando el correcto sentido de giro, no tendréis problemas con la rosca de los pedales.
Cómo limpiar y lubricar los pistones de los frenos de disco de bicicleta
Aprende a ajustar tus frenos de bicicleta con este video paso a paso Si prefieres una explicación visual, aquí tienes un video detallado donde descubrirás cómo montar maneta y puente de freno de manera fácil y segura. ¡Dale play y optimiza el rendimiento de tus frenos!
