La mayoría de las bicicletas de ciclocross y gravel hasta este año 2020 venían con transmisiones de ruta y piñones relativamente chicos que para la geografía de nuestro país no era lo más recomendado, más que mal tenemos cerros hacia la costa y hacia la cordillera de Los Andes.
Existe el mito de que «el shifter es el que manda» y cualquier pata de cambio funcionará con cualquier manilla de cambio, siempre y cuando manilla y piñón sean de las mismas velocidades. Esto era cierto hasta la aparición de las 10 velocidades en Shimano de MTB, con la aparición de la tecnología Dyna-sys.
Antes de que sigas leyendo, queremos informarte que todas las dudas que puedas tener ahora las estamos respondiendo utilizando el sistema de suscripciones. Atención. Si no quieres aburrirte con números y cálculos ñoños, sólo salta a las tablas al final de este artículo.
¿Qué es la Relación de Tiro?
La relación de tiro se define como la cantidad de movimiento lateral de la pata de cambio (el movimiento que hace para pasar cambios) por cada 1 milímetro de movimiento de cable. El ejemplo fácil sería una relación de tiro de 1; la cual implica que la pata se moverá 1 mm por cada 1 mm de movimiento de cable por parte de la manilla.
Para saber cuánto cable tira la manilla de cambio, sólo basta con la relación de tiro que ya mencionamos y la distancia entre cada corona del piñón, de centro a centro. Para ello puedes medir tu piñón o bien buscar en la literatura por internet, en donde hay muchos nerds como yo que ya hicieron ese trabajo.
Tabla con prácticamente toda la información sobre relaciones de tiro para Shimano, Sram y Campagnolo, gentileza de Art’s Cyclery.
Si eres bueno con las matemáticas podrás deducir y calcular qué pasará si mezclas transmisión de 9v y pata de cambio de 10v. Como la relación de tiro de 10v Dyna-sys es de 1,2 y la de 9v es 1,7; la pata se moverá 1,2 mm por cada 1 mm de cable movido en vez de los 1,7 mm necesarios para las 9 velocidades, quedando una sincronización horrible.
¿Esto quiere decir que las manillas de cambio mueven 1 mm por click?
Manteniendo el ejemplo de la transmisión de 9v, la distancia entre cada corona del piñón es de 4,25 mm según literatura. Como para poner piñones grandes casi siempre debes ir por una pata de montaña que aguantan más dientes, se necesita saber qué funciona con manillas de ruta.
Debido a toda esta información dando vueltas por internet, junto a las combinaciones que nosotros mismos hemos probado, realizamos una tabla mostrando qué combinaciones se pueden hacer para manillas de ruta/mtb y patas de cambio de ruta/mtb para las marcas más importantes hoy en día: Shimano y Sram.
Con esta tabla se puede ver también de que la transmisión Tiagra 4700 y GRX400 de 10v son unos casos especiales: Tienen una relación de tiro de sus hermanas mayores de 11v de ruta, pero tienen sólo 10v, por lo que son incompatibles con todas las demás transmisiones de 10v.
Para ilustrar mejor este tema, puedes ver el siguiente video:
Tipos de Desviadores delanteros para Bicicleta

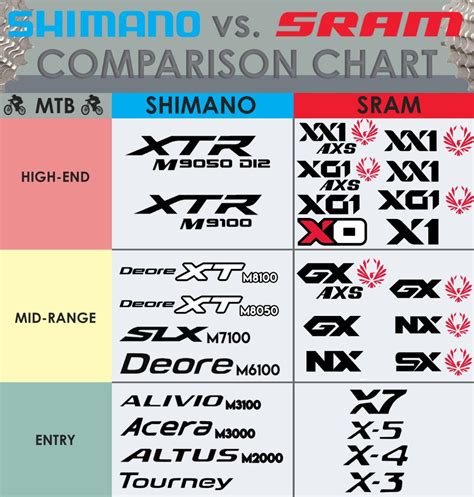

A continuación, se presenta una tabla que resume la compatibilidad de las transmisiones Shimano y SRAM:
Tabla de compatibilidad de transmisiones Shimano y SRAM.
