Las pinzas de freno son componentes cruciales en el sistema de frenos de una motocicleta, responsables de ejercer presión en los discos de freno para generar la fuerza de frenado. Si se produce algún fallo en su funcionamiento no ejercen presión sobre las pastillas, disminuyendo así la falta de potencia a la hora de frenar. Si esto sucede, el vehículo podría virar su dirección durante la frenada, la distancia de frenado del vehículo podría aumentar, necesitando una mayor distancia para detenerse. Por lo tanto, el correcto funcionamiento de la mordaza de freno es fundamental para la seguridad al conducir.

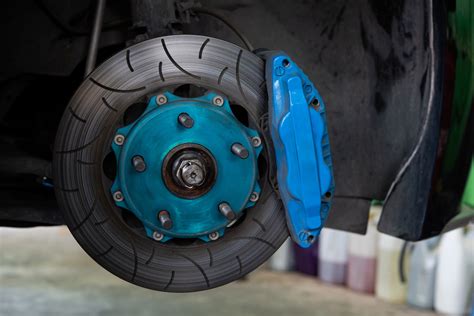

La mordaza de freno es una parte esencial del sistema de frenos de un vehículo, tanto en automóviles como en motocicletas. Su función principal es detener o reducir la velocidad de un vehículo al ejercer presión sobre los discos de freno.
Tipos de Pinzas de Freno
Existen dos tipos de pinzas de freno:
- Pinzas de freno fijo: Utilizadas en vehículos de altas prestaciones y alta gama.
- Pinzas de freno flotante o deslizante: Las más utilizadas en el mercado.

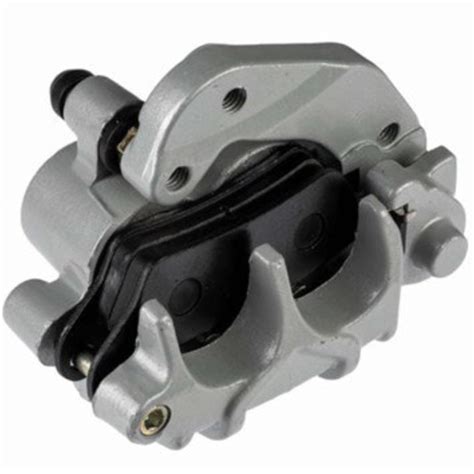

Componentes Clave de la Mordaza de Freno de Motocicleta
Estas pinzas constan de varias partes clave, cada una desempeñando un papel específico en el proceso de frenado:
- Cuerpo: La carcasa exterior que envuelve los componentes internos de la pinza.
- Pistones: Componentes cilíndricos que se mueven dentro del cuerpo de la pinza cuando se aplica presión de freno. Los pistones empujan las pastillas de freno contra el disco de freno para crear fricción y frenar la motocicleta.
- Sellos y O-Rings: Componentes de goma o sintéticos que crean un sellado hermético alrededor de los pistones y entre las partes internas de la pinza, evitando fugas de líquido de frenos y contaminación.
- Pastillas de freno: Material de fricción unido a la pinza, que entra en contacto con el disco de freno cuando se aplican los frenos. Las pastillas de freno se desgastan con el tiempo y necesitan inspección y reemplazo regular.
- Pernos de Montaje de la Pinza: Pernos utilizados para asegurar la pinza a la horquilla o brazo oscilante de la motocicleta. Estos pernos deben apretarse según las especificaciones del fabricante para un funcionamiento y seguridad adecuados.
- Soporte de la Pinza: Un soporte que sujeta la pinza en su lugar y la conecta a la horquilla o marco de la motocicleta. El soporte asegura una alineación adecuada con el disco de freno.
- Pasadores Guía o Deslizadores: Componentes que permiten que la pinza se mueva ligeramente, asegurando una presión uniforme en ambos lados del disco de freno. Cubiertas protectoras de goma que protegen los componentes de la pinza del polvo, la suciedad y los escombros, ayudando a mantener la integridad del sistema de frenos.
- Válvula de Sangrado o sangradores: Una válvula en la pinza que permite purgar el aire del sistema de frenos durante el sangrado. Sangrar regularmente es esencial para eliminar el aire y mantener un funcionamiento adecuado de los frenos.
- Perno Banjo y Arandelas: Conecta la línea de freno a la pinza, permitiendo que el líquido de frenos fluya dentro de ella. El perno banjo suele estar equipado con arandelas para crear un sellado hermético.
- Clips o Pines de Retención: Clips o pines que aseguran las pastillas de freno en su lugar dentro de la pinza. Estos componentes evitan que las pastillas se muevan o vibren durante el funcionamiento.
Funcionamiento del Sistema de Frenos
La mordaza de freno trabaja en conjunción con el sistema de frenos hidráulico del vehículo. El sistema de freno de servicio, que interviene en las cuatro pinzas del vehículo funciona con presión hidráulica. Cuando el conductor presiona el pedal del freno, se activa un cilindro maestro que envía fluido hidráulico a las pinzas de freno, ubicadas en cada rueda. Cada vez que presionamos el pedal para frenar actuamos la bomba de freno.Después, la presión hidráulica transmitida por el sistema empuja uno o varios pistones dentro de cada pinza de freno contra las pastillas de freno.

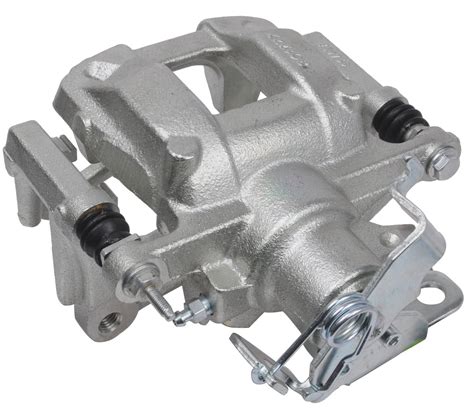

Las pinzas de freno traseras funcionan tanto hidráulicamente como mecánicamente. El sistema de freno de estacionamiento, que interviene en las pinzas traseras, funciona mediante una unión mecánica. La palanca de freno dispuesta junto al asiento del conductor/a está directamente conectada con el freno de rueda. Al accionarlo, un cable de tracción tira de una palanca de freno (17) en la parte trasera de cada pinza y crea un movimiento rotatorio. Ante este movimiento, un vástago (12) mueve los pistones (6) aprisionando el disco de freno. El diseño de estos pistones permite su funcionamiento tanto de manera hidráulica como mecánica. Algunos vehículos más modernos activan el freno, de estacionamiento electrónicamente.
Mantenimiento de las Pinzas de Freno
Las pinzas de freno son piezas muy resistentes que necesitan un mantenimiento para que hagan su función correctamente. Por norma general, una pinza de freno debe funcionar bien siempre, a no ser que haya una rotura o un calentamiento. Ten en cuenta que tu seguridad depende de que esta pieza frene el giro de las ruedas cuando estás circulando, así que deben ser bastante fiables.
Antonio Manzano, asesor técnico del RACE, recuerda que pueden dar problemas y quedarse bloqueadas por un mal mantenimiento y si no haces la revisión del coche cuando indica el fabricante. La pieza que se mueve lleva unos ejes de desplazamiento que normalmente están protegidos con un guardapolvo y llevan una grasa interna. Si el guardapolvo se raja, puede colarse suciedad de las pastillas y es cuando puede llegar a griparse el eje.
Otra de las razones por las que una pinza de freno se puede quedar frenada es por no cambiar el líquido de frenos. El latiguillo de los frenos se queda obstruido por ese líquido “caducado y sucio” y no retorna al depósito de frenos. La consecuencia: la pinza se queda cerrada y frena el giro de las ruedas. La solución pasa por cambiar el latiguillo y sustituir el líquido por uno nuevo. La recomendación del fabricante es cambiar el líquido de frenos una vez cada dos años.
Para evitar que la pinza de freno se quede frenada, debes realizar el mantenimiento cuando corresponde y puedes hacerlo en cualquier taller.
Cambio De Pastillas Delanteras De Moto @NickRider
Problemas Comunes en las Pinzas de Freno
En fallos de frenado encontramos un frenado total, un frenado parcial o un frenado nulo. La pinza de freno está bloqueada por encasquillamiento, falta de lubricación o desgaste de algún componente. También puede ocurrir un deslizamiento de componentes no uniforme o una fuga de líquido de frenos en algún punto del sistema de frenado o elementos rotos.
También puede ocurrir que la pinza se quede bloqueada, pero te permite circular aunque haya un leve contacto entre la pinza y el disco de freno. En ese caso, va a haber un calentamiento y vas a notar cómo el vehículo frena menos de un lado. En cualquiera de los casos, esta avería ocurre porque cuando se hace el cambio de pastillas no se limpia bien la zona y no se engrasan bien los ejes de desplazamiento.
Reparación de las Pinzas de Freno
Si necesitas cambiar y reparar las pinzas de freno de tu coche tienes dos opciones: llevarlo a un taller de reparación o hacerlo tú mismo. Antes de reparar la pinza de freno de tu vehículo, te recomendamos que, si no dispones del conocimiento para hacerlo, no te dispongas a cambiar las pinzas de freno, ya que es una parte imprescindible en la seguridad de la conducción. Si no estás realmente seguro deriva a un profesional.
Herramientas necesarias:
- Martillos (preferiblemente de plástico)
- Destornilladores
- Llaves fijas (de vaso, tubo, abiertas)
- Llaves Allen
- Llave inglesa
- Alicates
- Un recipiente en el que deshacernos del líquido de freno usado
