En este tutorial, te guiaremos a través del proceso de instalación de un desviador delantero Shimano Altus en tu bicicleta. Ya sea que estés actualizando tu bicicleta actual o reemplazando un desviador desgastado, esta guía te proporcionará los pasos necesarios para realizar la instalación correctamente. Recuerda que un correcto mantenimiento y ajuste de los componentes de tu bicicleta te permitirá disfrutar de una experiencia ciclista más placentera y segura.
Antes de comenzar, asegúrate de tener las herramientas adecuadas a mano. Necesitarás llaves Allen, un destornillador, un extractor de bielas, un extractor de tuercas estriadas y grasa.
Preparación y Desmontaje del Desviador Antiguo
En primer lugar, lógicamente, tenemos que quitar el juego viejo.
Para sacar la biela necesitamos un extractor específico. Ya tenemos acceso a la tuerca estriada que sujeta el eje a la caja de pedalier.
Para sacar esta tuerca se necesita otro extractor específico. Estas herramientas son bastante baratas, por eso las tengo.
Aprovecho el primer tornillo que quité para sujetar el extractor a la tuerca estriada para así tener que hacer fuerza solamente en una dirección.
Para aflojar del lado izquierdo tenemos que girar en sentido antihorario.
Vemos que en la caja de pedalier hay agua de las rutas.
Limpiamos bien la caja de pedalier y aplicamos grasa en las roscas para que las nuevas cazoletas entren mejor.
Instalación del Nuevo Desviador Delantero Shimano Altus
Como se puede ver en las fotos superiores el desviador que llevaba la bicicleta iba fijado directamente al eje de pedalier (tipo e). Como el plato grande que voy a montar tiene 42 dientes contra los 38 que tenía el viejo me veo forzado a cambiar de desviador puesto que el de tipo e no me permite jugar con la altura a la que va anclado.
El nuevo eje de pedalier es ISIS. Se trata de un estándar que competía con el Octalink de Shimano.
A continuación, los pasos para instalar el desviador delantero:

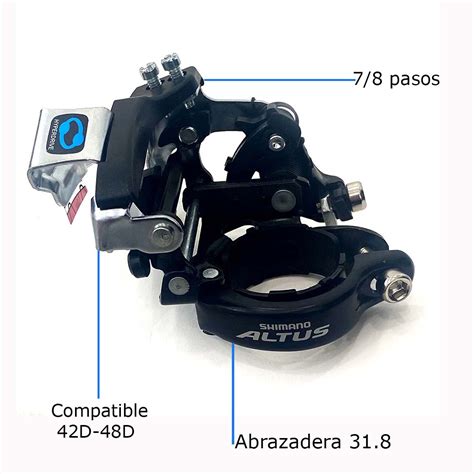

- Posiciona el desviador: Coloca el desviador delantero Shimano Altus en el tubo del sillín, asegurándote de que esté a la altura correcta. La altura ideal es aquella en la que la abrazadera del desviador está justo por encima del plato más grande.
- Aprieta el perno: Aprieta el perno de la abrazadera del desviador lo suficiente para mantenerlo en su lugar, pero no lo aprietes completamente todavía. Esto te permitirá hacer ajustes más adelante.
- Alinea el desviador: Asegúrate de que el desviador esté paralelo a los platos. Puedes usar una herramienta de alineación de desviadores o simplemente hacerlo a ojo.

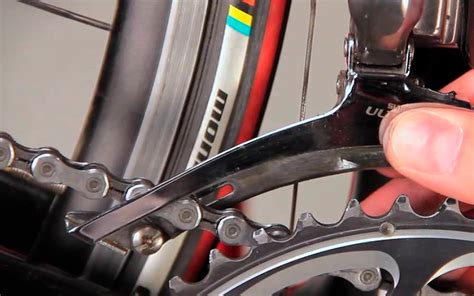

- Ajusta la altura: Verifica que la distancia entre la parte inferior de la jaula del desviador y los dientes del plato grande sea de 1 a 3 mm. Esto asegura un cambio suave y preciso.
- Aprieta el perno completamente: Una vez que estés satisfecho con la posición y la alineación, aprieta el perno de la abrazadera del desviador al par especificado por el fabricante.
Ajuste del Cambio
Después de instalar el desviador, es crucial ajustar el cambio para garantizar un rendimiento óptimo. Aquí hay algunos pasos básicos:
- Tensión del cable: Ajusta la tensión del cable del desviador utilizando el tornillo de ajuste en el desviador o en la palanca de cambios. La tensión correcta permite que el desviador cambie suavemente entre los platos.
- Tornillos de límite: Los tornillos de límite (H y L) controlan el rango de movimiento del desviador. Ajusta estos tornillos para evitar que la cadena se salga del plato más pequeño o del plato más grande.
- Prueba de cambio: Cambia entre los platos varias veces para asegurarte de que el cambio sea suave y preciso. Realiza ajustes finos según sea necesario.
Tuve que ajustar el cambio ya que el plato pequeño no entraba a la mínima que se hacía un poco de presión sobre los pedales. Lo solucioné quitando un poco de tensión en el cable.
Aquí tienes una tabla con los pasos resumidos para la instalación:
| Paso | Descripción |
|---|---|
| 1 | Desmontar el desviador antiguo. |
| 2 | Posicionar el nuevo desviador Shimano Altus. |
| 3 | Alinear el desviador con los platos. |
| 4 | Ajustar la altura del desviador. |
| 5 | Apretar el perno de la abrazadera. |
| 6 | Ajustar la tensión del cable y los tornillos de límite. |
| 7 | Probar el cambio y realizar ajustes finos. |
¡Enhorabuena! Has instalado correctamente un desviador delantero Shimano Altus en tu bicicleta. Recuerda realizar un mantenimiento regular para asegurar un rendimiento óptimo y una vida útil prolongada de tus componentes.
Además, si te interesa cambiar la horquilla de tu bicicleta, puedes consultar otros tutoriales aquí.
¡Disfruta de tus paseos en bicicleta con un cambio de marchas suave y preciso!
