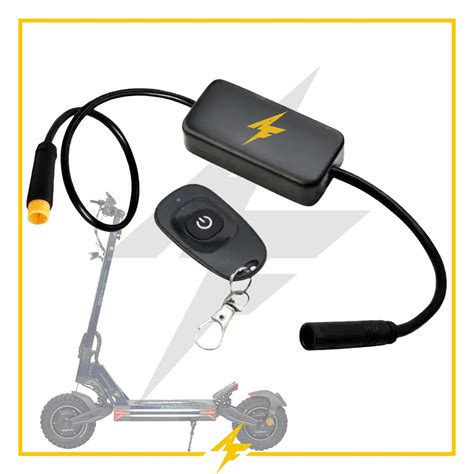

Aumenta la seguridad y el control de tu patinete eléctrico con un limitador de velocidad. Este dispositivo te permite ajustar la velocidad máxima de tu patinete, adaptándola a diferentes entornos y usuarios. A continuación, te presentamos una guía detallada sobre cómo instalar y programar un limitador de velocidad utilizando un relé con mando a distancia.
Componentes y Conexiones
Es crucial tener en cuenta que el receptor que se montará en el interior del patinete opera con un rango de voltaje de 5V a 12V como máximo. Las conexiones son las siguientes:
- Rojo: Positivo
- Negro: Negativo
- Blanco: Normalmente abierto
- Amarillo: Común
- Azul: Normalmente cerrado
Asegúrate de realizar estas conexiones correctamente para evitar daños en el sistema.
COMO LIMITAR A 25KM/H Y DESLIMITAR TOTALMENTE CUALQUIER PATINETE ELECTRICO (CABLE STALLS)
Modos de Funcionamiento
El relé con el mando a distancia puede ser configurado en varios modos para adaptarse a tus necesidades:
Modo Pulsador
En este modo, el relé se activa mientras se mantiene pulsado el botón del mando y se desactiva al soltarlo.
- Presiona el botón de aprendizaje 1 vez.
- Luego, presiona el botón del mando. El indicador LED parpadeará 1 vez y se apagará, indicando una configuración exitosa.
Modo Interruptor
En este modo, el relé se activa al pulsar el botón una vez y se desactiva al volver a pulsarlo.
- Presiona el botón de aprendizaje 2 veces.
- Luego, presiona el botón del mando. El indicador LED parpadeará 2 veces y se apagará, confirmando un aprendizaje exitoso.
Señal con Retardo
Este modo permite configurar un tiempo de retardo a la desconexión del relé. Puedes elegir entre diferentes tiempos de retardo:
- Tiempo de retardo a la desconexión (5s): Presiona el botón de aprendizaje 3 veces.
- Tiempo de retardo a la desconexión (10s): Presiona el botón de aprendizaje 4 veces.
- Tiempo de retardo a la desconexión (15s): Presiona el botón de aprendizaje 5 veces.
- Tiempo de retardo a la desconexión (20s): Presiona el botón de aprendizaje 6 veces.
Tabla Resumen de Programación
| Modo de Funcionamiento | Acciones | Indicador LED |
|---|---|---|
| Modo Pulsador | Presionar botón de aprendizaje 1 vez, luego botón del mando | Parpadea 1 vez y se apaga |
| Modo Interruptor | Presionar botón de aprendizaje 2 veces, luego botón del mando | Parpadea 2 veces y se apaga |
| Retardo 5s | Presionar botón de aprendizaje 3 veces, luego botón del mando | [Indicador] |
| Retardo 10s | Presionar botón de aprendizaje 4 veces, luego botón del mando | [Indicador] |
| Retardo 15s | Presionar botón de aprendizaje 5 veces, luego botón del mando | [Indicador] |
| Retardo 20s | Presionar botón de aprendizaje 6 veces, luego botón del mando | [Indicador] |
Con esta guía, podrás configurar y utilizar un limitador de velocidad en tu patinete eléctrico de manera efectiva, mejorando la seguridad y adaptabilidad de tu vehículo.
