Construcción de un Triciclo de Madera: Planos y Medidas Detalladas

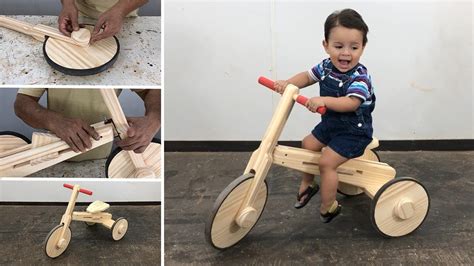

Este proyecto te guiará en la creación de un triciclo de madera, un juguete ideal para niños de 2 a 6 años que ayuda a desarrollar el equilibrio. Utilizaremos materiales sencillos y herramientas básicas para construir esta bicicleta infantil sin pedales.

Materiales Necesarios

• Terciado moldaje de 15 mm de espesor
• Ruedas de jardinería de 30 cm de diámetro
• Bisagra con rodamiento
• Hilo de 1/2"
• Golillas y tuercas
• Regatones (topes)
• Cola fría
• Tornillos

Herramientas Necesarias

• Sierra circular o caladora
• Esmeril angular o galleta con disco de corte para metales
• Taladro con brocas (8 mm, 13 mm)
• Broca paleta de 22 mm
• Lijadora orbital
• Lijas de diferentes grosores

Componentes del Triciclo

El triciclo se compone de tres partes principales: la horquilla, el marco y el sillín.

1. Horquilla

Para la horquilla se necesitan los siguientes cortes dimensionados:

• 1 pieza de 11×10 cm
• 1 pieza de 11×18,5 cm (dividir en 2 partes en ángulo de 45º)
• 2 piezas de 10×12 cm (redondear un extremo)
• 1 pieza de 14×44 cm (cortar en 2 trozos de 7×44 cm)

Proceso de Construcción de la Horquilla:

1. Redondear uno de los extremos de las piezas de 10×12 cm.
2. Dividir la pieza de 18,5×11 cm en dos partes, cortando en un ángulo de 45º.
3. Unir las dos piezas cortadas en ángulo con una bisagra con rodamiento.
4. Colocar las piezas redondeadas como tapas en la parte inferior y superior, haciendo coincidir las curvas con el vértice de las diagonales cortadas.
5. Unir los trozos de 7×44 cm a los laterales para afirmar el manubrio y la rueda delantera.
6. Realizar perforaciones: una en la parte superior con una broca paleta de 22 mm para el manubrio y otra para el eje de la rueda.
7. Fijar la pieza con la bisagra marcando 10 cm en los bordes superiores de los laterales.

2. Marco

Para el marco se necesitan los siguientes cortes:

• 2 piezas de 15×48 cm (con una diagonal desde 16 cm hasta 8,5 cm)
• 4 piezas de 10×15 cm

Proceso de Construcción del Marco:

1. Realizar una diagonal en las piezas de 15×48 cm desde los 16 cm en su parte más larga hasta los 8,5 cm en el costado.
2. Redondear todas las esquinas de las piezas, tanto la punta de la diagonal como el otro extremo.
3. Hacer una perforación en el extremo redondeado para el eje de la rueda trasera, a 5 cm del borde, con broca de 13 mm.
4. Pegar las dos piezas idénticas con suples de 5×15 cm entremedio, dos por cada marco, montados uno sobre otro, pegados con cola fría y tornillos.
5. Sacar la bisagra de la horquilla para presentarla en las piezas del marco y hacer los agujeros avellanados con broca paleta de 22 mm para esconder la cabeza del perno.

3. Sillín y Tija

Para la tija se usan 2 trozos de 33×10 cm, a los cuales hay que sacar un trozo de 10×5 cm en su esquina superior frontal. Para regular la altura del sillín, a la tija hay que hacerle 5 perforaciones con broca de 8 mm. Para unir el sillín a la tija, se debe dejar centrado, y a 4,5 cm desde la parte frontal.

Ensamblaje Final

1. Volver a poner la bisagra en la horquilla y en el marco.
2. Juntar el sillín con el marco, haciendo coincidir alguna de las perforaciones de la tija, según la altura deseada.
3. Poner las ruedas con hilo de 1/2", cortando un trozo de 15 cm para la rueda delantera y uno de 11 cm para la rueda trasera.
4. Poner golilla y tuercas por ambos lados.
5. Añadir regatones entre la horquilla y el marco como tope para proteger las manos y dedos de los niños.

Acabado

Para mejorar la terminación de la madera, lijar los bordes cortados, mejorar los cantos redondeados y rebajar astillas o imperfecciones con una lijadora orbital. Utilizar lijas de diferentes grosores, comenzando con una lija de grano más grueso y finalizando con una lija de grano más fino para obtener una superficie lisa.
