Para el correcto mantenimiento y reparación de tu KTM SXF 450 del año 2007, es fundamental contar con los repuestos adecuados. A continuación, se presenta una lista detallada de componentes con sus respectivos números de parte, que te facilitará la búsqueda y adquisición de las piezas necesarias.
Guía Completa: Mantenimiento Básico de tu Moto de Enduro
Componentes del Motor
El motor es el corazón de tu KTM, por lo que es crucial mantenerlo en óptimas condiciones. Aquí tienes una lista de repuestos esenciales:
- Cigüeñal: 77030018100
- Biela (kit de reparación): 77030015144
- Arandela de empuje: 56030081000, 56030081100, 56030081200
- Cojinete de rodillos del cilindro: 50330082000
- Tuerca hexagonal: 54630029000
- Anillo de sellado: 0760354240, 0760304772
- Tuerca de collar: 49030021000
- Arandela elástica: 0137120000
- Llave para woodruff: 0888030050
- Engranaje primario: 77032000122
- Perno del pasador del pistón: 77030033000
- Circlip: 77030074000
- Pistón (I y II): 77030007000II, 77030007000I
Culata y Componentes
La culata es una parte vital del motor, y su correcto funcionamiento es esencial para el rendimiento de la moto:
- Culata cpl.: 77036020144
- Junta de culata: 77030036000
- Tapa de válvula: 77036052100
- Junta de tapa de válvula: 77036053000
- Tapa de válvula scr.: 77036055100
- Junta de goma para tornillo: 77036054050
- Tapa respiradero: 77036052050
- Tornillo especial: 0009050103, 77036081000, 77036080000
- Tuerca de collar: 77036024000
- Espárrago: 77036023000
- Soporte de arbusto a.bridge cpl: 77036020150
- Rodillo de agujas: 0402050980
- Chorro de aceite: 60030063050
- Pasador (puente de arbusto): 77036090000
- Entrada de la guía de válvula: 77036025101
- Salida de guía de válvula: 77036026001
- Tornillo de culata: 77036079000
- Lavadora: 59036090000
- Junta brida de escape: 77036041000
- Brida de escape cpl.: 77036039000
Sistema de Embrague
El embrague es esencial para la transmisión de potencia. Asegúrate de tener estos repuestos a mano:
- Embrague exterior cpl.: 77032001000
- Cubo de embrague interno: 77032002000
- Placa de presión: 77032003000
- Disco de acero intermedio: 77032010000
- Disco de revestimiento: 77032011000
- Anillo interior: 50332013000
- Cerradura de chapa: 50332018000
- Tuerca hexagonal: 0936181505
- Disco de parada: 50332020000
- Engranaje primario: 77032000122
- Junta para cilindro esclavo: 59032065000
- Lavadora: 50232050000
- Varilla de empuje: 77032054000
- Pieza de presión: 50332054051
- Junta tórica: 0770300015
- Tornillo de collar: 0015060203, 0015060353, 0015060253
- Inyección de ventilación hidráulica: 50329050000
- Muelle de embrague: 77032005000
- Pistón cpl.: 54832066000
- Cilindro de salida cpl.: 54832061044
Sistema de Refrigeración
Mantener la temperatura adecuada es crucial para el rendimiento del motor. Estos son los repuestos clave:
- Radiador (L/S): 77035007100
- Radiador (R/S): 77335008000
- Tapa del radiador: 58035016000
- Conector en T cpl.: 77335026000
Carburador
El carburador es fundamental para la mezcla de aire y combustible. Aquí tienes una lista de componentes:
- Carb FCR-MX 3925E, TPS: 77031001200
- Tapa del carburador con junta: 57331027044
- Eje del acelerador cpl.: 57331046100
- Eje del acelerador de resorte helicoidal: 57331046050
- Válvula de mariposa del brazo de enlace cpl.: 57331035051
- Tobogán: 59031029010
- Válvula de mariposa cpl.: 57331035000
- Válvula de mariposa del casquillo: 59031035050
- Válvula de mariposa de placa de junta: 57331035153
- Válvula de mariposa de la lavadora de juntas: 59031035052
- Aguja de chorro Keihin: 59031034100, 59031034200, 59031034300
- Clip de barra: 59031029000
- Tornillo de fijación de aguja cpl.: 57331032000
- Chorro de aguja FCR-MX: 59031121000
- Jet principal Keihin: 54531623180, 54531623178, 54531623175, 54531623172, 54531623170, 54531623168, 54531623165, 54531623162
- Ralentí jet Keihin: 54531607038, 54531607040, 54531607042
- Motor de arranque: 59031051085
- Chorro de aire inactivo Keihin: 57331107100
- Ajustar el tornillo cpl. FCR-MX: 59031017100
- Placa de protección: 57331085000
- Flotador cpl.: 57331009000
- Brazo pin flotador: 57331008000
- Válvula de arranque en caliente: 77031075000
- Aguja flotante: 54631220000
- Abrazadera: 54531621000
- Cubierta de la bomba del acelerador: 57331060000
- Cámara de flotación cpl.: 77031011000
- Jet power jet cerrado Keihin: 54631085000
- Jet power jet Keihin: 54631085050, 54631085060, 54631085070
- Muelle helicoidal: 59031059000
- Válvula de arranque corta cpl.: 77031048000
- Manguera de respiración FCR-MX Keihin cpl.: 57331098000
- Tornillo de cabeza plana: 0965050103
- Enchufe: 54531699000
- Palanca intermedia cpl.: 57331062000
- Palanca de enlace: 57331056000
- Palanca de enlace de resorte: 57331059000
- Palanca intermedia de resorte: 57331159000
- Tapa del carburador: 57331038200
- Palanca de enlace de la lavadora: 57331087000
- E-clip: 57331084000
- Bomba de acelerador de varilla: 57331061000
- Conector de manguera cpl.: 59031013044
- Tornillo de parada cpl.: 57331025000
Caja de Filtro de Aire
El sistema de admisión de aire es crucial para el rendimiento del motor. Asegúrate de tener estos repuestos:
- Caja de aire (parte derecha): 7730600101004
- Tapa de la caja de aire (naranja SX 07): 7730600300004
- Caja de filtro (parte trasera 07): 77306001020
- Pezón de liberación rápida: 54806008051
- Remache ciego: 54806108052
- Suspensión de resorte de liberación rápida: 54806008050
- Guardabarros para caja de filtro: 77306010000

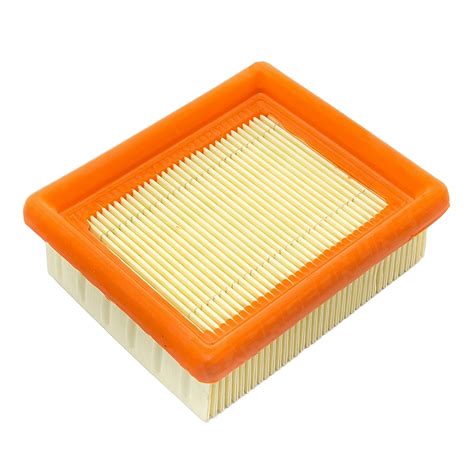

- Filtro de aire pre engrasado 07: 77306015000A
- Portafiltros 4S SX 07: 77306016000
- Soporte de filtro cpl. 07: 77306017000
- Soporte de filtro bush 07: 77306018000
- Sujetar. filtro de dispositivo m.: 77306019000
Sistema de Escape
Un escape en buen estado es fundamental para el rendimiento y sonido de tu moto:
- Silenciador exh cpl. 250SXF 07: 77005079100
- Lámina de protección térmica 07: 77308013050
- Caja silenciador 250 SX-F 07: 77005079150
- Silenciador c. cpl.: 77005079109
Sistema Eléctrico
Para asegurar un arranque y funcionamiento óptimo, revisa estos componentes:
- Cubierta de encendido: 77030002100
- Junta de la tapa de encendido: 77030040000
- Estator: 77039004000
- Volante: 77039005000
- Generador de impulsos: 59039034000
- Unidad CDI: 77039031400
- Conectar la bujía: 59039090100
- Bujía: 77039093000
Sistema de Arranque
- Eje del pedal de arranque: 77033050000
- Puntapié inicial. Engranaje 28-T: 77033051000
- Trinquete de arranque: 50333052000
- Engranaje intermedio: 77033053000
- Pedal de arranque primavera: 77033054000
- Centro de conducción: 77033055000
- Primavera: 50333056000
- Stop met.sheet 4mm 125 / 200'98: 50333069000
- Pedal de arranque cpl.: 77033070044
Bomba de Aceite
- Eje bomba de aceite Exc-F: 77038102000
- Bomba de aceite rotor cpl.: 59038011010, 77038011000
- Engranaje de la bomba de aceite 14-T: 77038001000
- Tapa de la bomba de aceite L / S: 77038004000
- Tapa bomba de aceite R / S: 77038003100
- Tornillo de collar: 0015050163
- Ah tornillo: 0984050122
- Cubierta del filtro de aceite racing: 59038041000
- Filtro de aceite: 77038005000
- Needlerol: 0402251980
- Rodillo de agujas: 0402251180
- Engranaje loco de la bomba de aceite 17T.: 77038006000
Horquilla Delantera WP CC
- Horquilla delantera WP CC 250SX + SX-F 07: 14187C03
- Perilla de ajuste: 48600569
- Tubo exterior: 48600492E
- Anillo elástico de alambre redondo: 48600016
- Arbusto principal: 48600429S
- Lavavajillas: 48600013
- Anillo de cierre de aceite: 48600347
- Anillo de retención: 48600070
- Guardapolvo: 48600400
- Du-bush: 48600428
- Membrana: 48600281
- Junta tórica: 48600301, 46810811
Chasis y Componentes
La integridad del chasis es vital para la seguridad y manejo de la moto:
- Marco: 7700310100030
- Submarco: 77303002000
- Refuerzo b.: 77003113000
- Papel transparente: 50307012000
- Tornillo especial: 59001037000
- Tuerca hexagonal: 0934080003
- Motor brac.scr.: 54603013000
- Tornillo de cabeza plana: 0019080206S
- Tornillo de collar: 56530079000, 0015080303
- Tuerca autoblocante: 54310086200, 54310086100
- Estribo: 59003040250, 59003041250
- Pasador para pie ped: 54803044000
- Reposapiés primavera: 54603041000
- Lavadora: 0125100003
- Pin: 0094032253
- Estribo: 5030314013390
- Pieza angular: 50303089000
- Manguera de PVC: 55007016001
- Cubierta del piñón: 77003096000
- Parte deslizante de la cadena a continuación: 7730305300004
- Tuerca remachada ciega: 77303139000
- Bastidor de protección palo.: 77303094000
Sistema de Dirección
Un sistema de dirección en buen estado es fundamental para la seguridad y el control de la moto:
- Tornillo de collar: 0015080253, 0015080353, 0015080256S
- Ah tornillo: 0912100356
- Ste.head scr.: 54801036100
- Junta tórica: 0770025035
- Ejot pt tornillo: 0017060204
- Pinza triple inferior: 59401031019
- Tubo de horquilla: 59401033000
- Abrazadera triple superior: 59401034019
- Tornillo de dirección: 54801036000C1
- Abrazadera de manillar: 59401038000
- Handleb.supp.: 59401039032, 59401039037, 59401039042
- Rodamiento de rodillos cónicos cpl.: 54201081100
- Soporte de junta tórica: 54601084100
- Junta de cabeza de dirección: 54601184000
- Abrazadera f.speed.cable: 5900108510004
- Cubierta del cabezal de dirección: 54201086000
- Tornillo especial: 59001092050
- Horquilla prot.: 5900109400004
Sistema de Frenado
La seguridad es primordial, por lo que es vital mantener el sistema de frenado en perfectas condiciones. Aquí hay algunos repuestos clave:
- Kit de reparación: 54613205000, 54613206000
- Perno cpl.: 54613210100
- Juego de placas de retencion: 54613212000
- Pastillas de freno: 50313030200
- Tornillo de purga con tapa: 60013020000
- Copa corta: 54613218000
- Tornillo de collar: 0015080353
- Freno: 59013010000
- Pinza de freno trasera cpl.: 54813080144
Esta lista proporciona una guía completa de los repuestos necesarios para tu KTM SXF 450 del 2007. Recuerda verificar siempre la compatibilidad de las piezas antes de realizar la compra.
| Categoría | Descripción | Número de Parte |
|---|---|---|
| Motor | Cigüeñal | 77030018100 |
| Embrague | Embrague exterior cpl. | 77032001000 |
| Refrigeración | Radiador (L/S) | 77035007100 |
| Escape | Silenciador exh cpl. | 77005079100 |
| Eléctrico | Estator | 77039004000 |
| Chasis | Marco | 7700310100030 |
| Dirección | Pinza triple inferior | 59401031019 |
| Frenado | Pastillas de freno | 50313030200 |
