Funcionamiento y Mantenimiento de la Pinza de Freno en Scooters: Guía Completa

Los frenos son una parte fundamental en la motocicleta, ya que garantizan la seguridad del conductor y de quienes lo rodean. Dentro de este sistema, las pinzas de freno juegan un papel crucial. A continuación, exploraremos en detalle el funcionamiento de las pinzas de freno en scooters, sus componentes, los tipos de frenos disponibles y cómo mantenerlos en óptimas condiciones.

Componentes Clave de una Pinza de Freno

Las pinzas de freno de motocicleta son componentes cruciales en el sistema de frenos de una motocicleta, responsables de ejercer presión en los discos de freno para generar la fuerza de frenado. Estas pinzas constan de varias partes clave, cada una desempeñando un papel específico en el proceso de frenado:

• Cuerpo: La carcasa exterior que envuelve los componentes internos de la pinza.
• Pistones: Componentes cilíndricos que se mueven dentro del cuerpo de la pinza cuando se aplica presión de freno. Los pistones empujan las pastillas de freno contra el disco de freno para crear fricción y frenar la motocicleta.
• Sellos y O-Rings: Componentes de goma o sintéticos que crean un sellado hermético alrededor de los pistones y entre las partes internas de la pinza, evitando fugas de líquido de frenos y contaminación.
• Pastillas de freno: Material de fricción unido a la pinza, que entra en contacto con el disco de freno cuando se aplican los frenos. Las pastillas de freno se desgastan con el tiempo y necesitan inspección y reemplazo regular.
• Pernos de Montaje de la Pinza: Pernos utilizados para asegurar la pinza a la horquilla o brazo oscilante de la motocicleta. Estos pernos deben apretarse según las especificaciones del fabricante para un funcionamiento y seguridad adecuados.
• Soporte de la Pinza: Un soporte que sujeta la pinza en su lugar y la conecta a la horquilla o marco de la motocicleta. El soporte asegura una alineación adecuada con el disco de freno.
• Pasadores Guía o Deslizadores: Componentes que permiten que la pinza se mueva ligeramente, asegurando una presión uniforme en ambos lados del disco de freno.
• Cubiertas protectoras de goma: Protegen los componentes de la pinza del polvo, la suciedad y los escombros, ayudando a mantener la integridad del sistema de frenos.
• Válvula de Sangrado o sangradores: Una válvula en la pinza que permite purgar el aire del sistema de frenos durante el sangrado. Sangrar regularmente es esencial para eliminar el aire y mantener un funcionamiento adecuado de los frenos.
• Perno Banjo y Arandelas: Conecta la línea de freno a la pinza, permitiendo que el líquido de frenos fluya dentro de ella. El perno banjo suele estar equipado con arandelas para crear un sellado hermético.
• Clips o Pines de Retención: Clips o pines que aseguran las pastillas de freno en su lugar dentro de la pinza. Estos componentes evitan que las pastillas se muevan o vibren durante el funcionamiento.

Es crucial comprender la función y condición de cada una de estas partes para garantizar un rendimiento de frenado efectivo y confiable.

Tipos de Frenos Utilizados en Scooters

Casi todas las motos y scooter montan frenos de disco en las dos ruedas. Sólo algunas versiones muy económicas de motos de 125 o scooter todavía equipan un elemento de tambor detrás; hablamos de las motos que todavía están en producción.

Frenos de Tambor

Los frenos de tambor son uno de los sistemas de frenado más antiguos, están conformados de un tambor metálico montado en la rueda y un conjunto de zapatas de freno interiores. A grandes rasgos, las diferencias entre uno y otro sistema consiste en que un freno de tambor (también se los denomina de expansión interna) tiene sus elementos encerrados en un compartimento y con las pistas de fricción en el interior. Sus desventajas son que no son tan eficaces como un sistema de disco, que disipan peor el calor y, para el día a día, que tienes que desmontarlos para ver el estado y desgaste de las zapatas. Suelen estar activados por un cable y no por un circuito hidráulico como en el caso de los de disco. Por ello se equipan en la rueda trasera y sirven de apoyo a la frenada en estas motos más económicas.

Frenos de Disco

Los frenos de disco son ampliamente utilizados en motocicletas modernas debido a su mayor eficiencia y rendimiento de frenado. A diferencia de los frenos de tambor, los de disco si dejan a la vista todos sus elementos. Por un lado sirve para que la disipación del calor que se produce cuando entran en fricción los discos y las pastillas sea constante y no pierdan efectividad por este motivo. También porque con este sistema es más fácil poder jugar con diferentes diámetros y medidas de discos y pinzas, en función de las características o las necesidades de la moto. Por último, en la rueda delantera se pueden montar dos elementos que garanticen la frenada en el caso de las motos más potentes.

El sistema de frenos de disco se compone de varios elementos. Los más importantes suelen ser los propios discos, que pueden estar perforados para reducir peso y evacuar mejor el calor o el agua, en el caso de conducción con lluvia, o “lobulados” o tipo “Wave” de bonitas formas y también con una reducción de peso.

Tipos de frenos de disco:

• Freno de disco individual: Es el tipo más básico de freno de disco y consiste en un solo disco de freno montado en el eje delantero o trasero de la motocicleta.
• Freno de disco doble: Este sistema utiliza dos discos de freno montados en el eje delantero de la motocicleta, uno en cada lado de la rueda.
• Freno de disco flotante: En este tipo de freno de disco, el disco no está montado rígidamente a la rueda (permite un movimiento axial limitado).

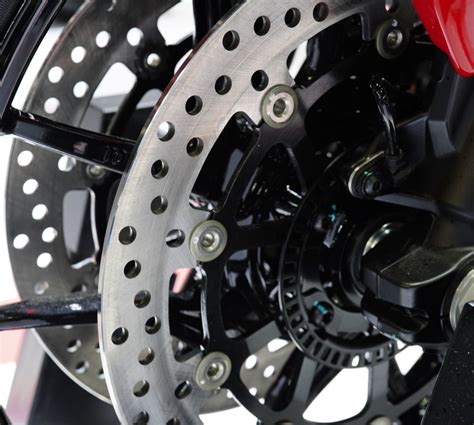

• Freno de disco perforado o ranurado: Algunos discos de freno están perforados con orificios o tienen ranuras en la superficie que ayudan a disipar el calor más rápidamente y mejorar el rendimiento de frenado.
• Freno de disco ventilado: Algunos discos de freno tienen una estructura “sándwich” más ancha con ranuras en su interior por donde se evacúa el aire caliente.

Sistemas Avanzados de Frenado

Además de los tipos básicos de frenos, existen sistemas más avanzados que mejoran la seguridad y el control:

• Frenos Combinados: Los frenos combinados, también conocidos como frenos interconectados, son sistemas que distribuyen la fuerza de frenado entre la rueda delantera y trasera (normalmente independientes) de manera automática. Este sistema proporciona una distribución equilibrada del frenado y ayuda a mejorar la estabilidad y el control de la moto durante la frenada.
• Sistema ABS: El sistema de frenos antibloqueo, conocido como ABS (siglas en alemán), es una característica de seguridad avanzada que evita que las ruedas se bloqueen durante la frenada. Utiliza sensores para monitorear la velocidad de las ruedas y, si detecta un bloqueo inminente, el sistema libera y aplica la fuerza de frenado de manera pulsante para mantener el agarre y la estabilidad. El ABS ayuda a prevenir el deslizamiento y el derrape de la moto en situaciones de frenado brusco o en superficies resbaladizas, mejorando así mucho la seguridad del conductor.

Es importante tener en cuenta que la elección del sistema de frenos depende de la preferencia del conductor, el tipo de motocicleta y el uso previsto. Cada tipo de freno tiene sus ventajas y desventajas, y es esencial entender cómo funcionan y practicar para poder utilizarlos de manera efectiva.

Mantenimiento de las Pinzas de Freno

El mantenimiento adecuado de las pinzas de freno es esencial para garantizar un rendimiento óptimo y la seguridad del conductor. Aquí hay algunos consejos y pasos a seguir:

1. Inspección Regular: Revise las pinzas de freno regularmente para detectar signos de fugas, corrosión o daños.
2. Limpieza: Limpie las pinzas de freno con un limpiador de frenos adecuado para eliminar el polvo, la suciedad y los residuos de las pastillas de freno.
3. Reemplazo de Pastillas: Reemplace las pastillas de freno cuando estén desgastadas hasta el límite recomendado por el fabricante. Utilice pastillas de freno de alta calidad que sean compatibles con su scooter.
4. Lubricación: Lubrique los pasadores guía y otros componentes móviles de la pinza con grasa de freno adecuada para asegurar un movimiento suave y evitar el agarrotamiento.
5. Sangrado de Frenos: Sangre el sistema de frenos regularmente para eliminar el aire y mantener un funcionamiento adecuado.
6. Reemplazo de Líquido de Frenos: Reemplace el líquido de frenos según las recomendaciones del fabricante para evitar la corrosión y mantener un rendimiento óptimo.

Si no te sientes cómodo realizando estas tareas de mantenimiento, es recomendable acudir a un mecánico cualificado para que revise y repare el sistema de frenos de tu scooter.

Tipos de Pinzas de Freno

Existen diferentes tipos de pinzas de freno, cada una con sus propias características y ventajas:

• Pinzas Flotantes: Se reconocen por los pistones de freno situados solo en la parte exterior.
• Pinzas Fijas: Siempre hay dos pistones de freno enfrentados.
• Pinzas de Anclaje Axial: El desplazamiento de la maneta y el del émbolo de la bomba no se realizan en el mismo sentido.
• Pinzas de Anclaje Radial: El desplazamiento de la maneta y el empuje del émbolo son en el mismo sentido.

La elección del tipo de pinza depende del diseño de la moto, su potencia y el uso previsto.

Problemas Comunes y Soluciones

Algunos problemas comunes relacionados con las pinzas de freno incluyen:

• Rozamiento de las pastillas: Puede deberse a pistones sucios o agarrotados. Limpiar y lubricar los pistones puede solucionar el problema.
• Fugas de líquido de frenos: Generalmente indican un problema con los sellos o retenes. Reemplazar los componentes dañados es necesario.
• Pérdida de eficacia de frenado: Puede ser causada por aire en el sistema o líquido de frenos degradado. Sangrar los frenos y reemplazar el líquido puede mejorar el rendimiento.

Si experimentas alguno de estos problemas, es importante abordarlos de inmediato para garantizar tu seguridad en la carretera.

Tabla Resumen de Componentes de la Pinza de Freno
