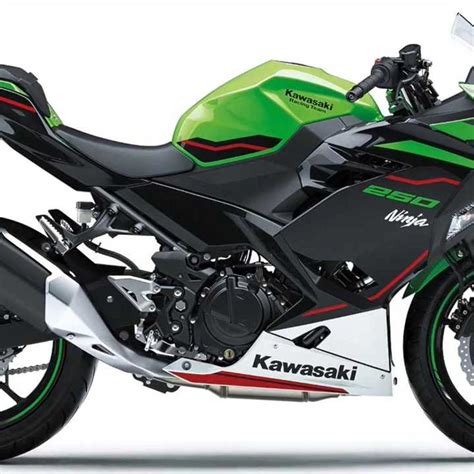

Este artículo está diseñado para proporcionar una guía completa sobre los diagramas de partes de la Kawasaki Ninja 250 (2012), así como información esencial sobre el mantenimiento periódico y las especificaciones técnicas. El objetivo es facilitar a los usuarios la identificación y adquisición de repuestos, así como el correcto mantenimiento de su motocicleta.
Cómo Identificar las Partes de tu Kawasaki Ninja 250
Para acceder a los diagramas de piezas, manuales y especificaciones técnicas de tu Kawasaki Ninja 250 (2012), es fundamental identificar correctamente tu vehículo. Puedes hacerlo de varias maneras:
- Búsqueda por modelo, cilindrada y año: Introduce estos datos en el sistema de búsqueda.
- Búsqueda por palabras clave: Utiliza términos específicos para encontrar la pieza que necesitas.
- Búsqueda por número de bastidor / VIN: Esta es la forma más precisa de identificar tu vehículo y sus componentes.
- Búsqueda directa por número de pieza: Si ya conoces el número de la pieza, introdúcelo directamente.
Con nuestros diagramas de piezas Kawasaki online podrás pedir todos tus repuestos desde casa y recibirlos en la dirección que elijas.
Importancia de Usar Repuestos Originales Kawasaki
Recomendamos repuestos originales para mantener y reparar su vehículo, ya que están desarrollados específicamente para su marca. Al elegir piezas originales de Kawasaki, puede estar seguro de que tendrán el mejor ajuste, durabilidad y garantizarán seguridad y rendimiento.
Manual de Taller Kawasaki Ninja 250R: Información General
El manual de taller está diseñado principalmente para su uso por parte de mecánicos expertos en un taller adecuadamente equipado. Sin embargo, contiene la suficiente información para cualquier usuario que desee realizar el mantenimiento de su motocicleta.
Tabla de Contenidos del Manual
- Información general
- Mantenimiento periódico
- Sistema de combustible (DFI)
- Sistema de refrigeración
- Extremo superior del motor
- Embrague
- Sistema de lubricación del motor
- Desmontaje/Instalación del motor

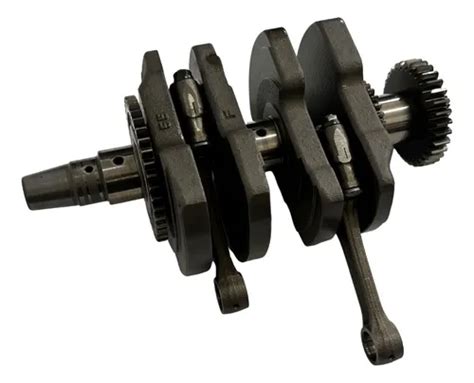

- Cigüeñal/Transmisión
- Ruedas/Neumáticos
- Transmisión final
- Frenos
- Suspensión
- Dirección
Antes del Servicio de Revisión
Antes de comenzar a realizar un servicio de comprobación o de llevar a cabo una operación de desmontaje o de volver a montar una motocicleta, lea las precauciones especificadas. Para facilitar las operaciones en sí, se han incluido notas, ilustraciones, fotografías, precauciones y descripciones detalladas en cada capítulo siempre que se ha considerado necesario.
Las piezas de repuesto deben ser piezas genuinas KA- WASAKI o recomendadas por KAWASAKI. Las juntas de estanqueidad, las juntas tóricas, los retenes de aceite, los retenes de grasa, los anillos elásticos, o las chavetas deben sustituirse por unos nuevos siempre que se desmonten.
En general, al instalar una pieza con varios pernos, tuercas o tornillos, comience por sus orificios y apriételos con el ajuste exacto. A continuación, apriételos de acuerdo con la secuencia específica para evitar el alabeado o la deformación del bastidor, lo que podría ocasionar un funcionamiento incorrecto.
Para elementos como los cojinetes o los retenes de aceite que tengan que prensarse en su sitio, aplique una pequeña cantidad de aceite en el área de contacto. Asegúrese de mantener la correcta alineación y de realizar movimientos suaves al efectuar la instalación.
Es importante lubricar las piezas giratorias o deslizantes durante el montaje para minimizar el desgaste durante la operación inicial. En este manual, encontrará información sobre los puntos de lubricación. Aplique el aceite o la grasa tal y como se especifica.
Identificación del Modelo EX250K8F
El número de chasis y el número de motor son esenciales para identificar correctamente tu modelo.
Especificaciones Generales
A continuación, se presentan algunas especificaciones generales del modelo EX250K8F a KAF:
- Dimensiones:
- Longitud total: 2.085 mm
- Anchura total: 715 mm
- Altura total: 1.115 mm (BR) / 1.110 mm
- Distancia entre ejes: 1.400 mm
- Altura libre al suelo: 135 mm (BR) / 130 mm
- Altura del asiento: 790 mm (BR) / 775 mm
- Escape:
- Apertura: 61° APMI
- Cierre: 31° DPMS
- Duración: 272°
- Sistema de lubricación: Lubricación forzada (cárter húmedo)
- Aceite del motor:
- Tipo: API SG, SH, SJ, SL o SM con JASO MA, MA1 o MA2
- Viscosidad: SAE 10W-40
- Suspensión trasera: Tipo Basculante (uni-trak)
- Recorrido de la rueda: 130 mm
- Tipo de freno: Delantera Monodisco / Trasera Monodisco
- Equipo eléctrico: Batería 12 V 8 Ah
- Faro: Tipo Faro semisellado / Bombilla: Alta 12 V 55 W (halógena de cuarzo)
Tabla de Conversión de Unidades
Es útil tener a mano una tabla de conversión de unidades para realizar ajustes y mediciones precisas.
Mantenimiento Periódico
A fin de mantener la motocicleta en buenas condiciones de funcionamiento, debe efectuarse el mantenimiento de acuerdo con esta tabla. El mantenimiento inicial es de vital importancia y no debe descuidarse.
Tabla de Mantenimiento Periódico
La siguiente tabla muestra la frecuencia recomendada para el mantenimiento de diversos componentes:
| Elemento | Frecuencia |
|---|---|
| Daños en las llantas/ruedas | Cada revisión |
| Desgaste del neumático | Cada revisión |
| Daños en el cojinete de rueda | Cada revisión |
| Cojinetes del vástago de dirección | Cada 2 años (lubricar) |
| Filtro de aire | Sustituir cada 2 años |
| Manguera de combustible | Cambiar cada 4 años |
Par de Apriete y Fijador de Tornillos
Es crucial utilizar los pares de apriete correctos y los fijadores de tornillos adecuados para asegurar la integridad de los componentes.
Especificaciones Clave
- Juego libre del puño del acelerador: 2 - 3 mm
- Ralentí: 1.300 ±50 r/min
- Presión de aire (en frío):
- Delantera: Carga de hasta 170 kg
Herramientas Especiales
Algunas tareas de mantenimiento pueden requerir herramientas especiales:
- Alicates para anillos elásticos internos
- Instalador del tapón de llenado
- Llave de tuercas del vástago de dirección
- Adaptador de ajuste del sensor del acelerador
- Gato
- Tubo de extensión
- Vacuómetro
- Acople del gato
Mantenimiento del Sistema de Combustible (DFI)
En zonas polvorientas, el filtro debe limpiarse con más frecuencia de la recomendada. Después de conducir con lluvia o en carreteras embarradas, debe limpiarse el filtro inmediatamente.
Ajuste del Cable del Acelerador
Si el juego libre no es correcto, ajuste el cable del acelerador de la siguiente forma:
- Afloje la contratuerca.
- Gire el regulador hasta obtener la holgura adecuada.
- Apriete bien la contratuerca contra el regulador.
Mantenimiento del Sistema de Refrigeración
Compruebe el nivel de líquido refrigerante en el depósito de reserva sujetando la motocicleta perpendicular al suelo (no utilice el caballete lateral).
Inspección de la Holgura de Válvulas
Compruebe la holgura de válvulas y ajústelas cuando el motor esté frío (a la temperatura ambiente).
Mantenimiento del Embrague
Tire de la maneta del embrague lo justo para obtener el juego libre. Mida el hueco entre la maneta y su soporte. Si el hueco es demasiado ancho, es posible que el embrague no se desembrague completamente.
Mantenimiento de Ruedas y Neumáticos
Retire el tapón de la válvula de aire. Mida la presión de los neumáticos con un manómetro de presión de aire cuando estén fríos (es decir, cuando la motocicleta no haya recorrido más de una milla durante las tres últimas horas).
Inspección de la Flojedad de la Cadena de Transmisión
Compruebe la holgura colocando la motocicleta sobre su caballete lateral. Limpie la cadena si está sucia y lubríquela si está seca. Compruebe la alineación de las ruedas.
Reconstrucción del motor Ninja 250 |
Siguiendo estos pasos y utilizando los diagramas de partes adecuados, podrás mantener tu Kawasaki Ninja 250 (2012) en óptimas condiciones, garantizando su rendimiento y seguridad.
