Fibra de Carbono en Bicicletas: Todo lo que Necesitas Saber

La fibra de carbono ha revolucionado la industria de la bicicleta gracias a su excepcional relación resistencia-peso, su rigidez y su capacidad para moldearse en formas aerodinámicas. A medida que la tecnología ha avanzado, las bicicletas de fibra de carbono se han convertido en la opción preferida tanto de los ciclistas profesionales como de los aficionados.

¿Qué es la fibra de carbono?

Antes que nada, hay que saber que el carbono no es un metal. Este no metal sólido puede encontrarse o presentarse en tres formas: diamante, grafito y carbón. A partir de este elemento se obtiene la fibra de carbono mediante un proceso de fabricación. Un conglomerado de filamentos de carbono compactados a altas temperaturas y unidas mediante un material plástico o polímero, generalmente resina.

Cada fibra de carbono está formada por miles de filamentos de carbono. Se produce al hornear fibra de poliacrilonitrilo (PAN), fibra de brea u otra fibra orgánica en una atmósfera inerte para disociar elementos distintos del carbono.

Si nos leéis con asiduidad igual esto ya lo sabéis, el caso es que hay más de un tipo de fibra de carbono y según el tipo de componente al que vaya dirigida se utilizara una u otras. Hay tantas fibras de carbono como las compañías quieren desarrollar. Se trata de un producto muy moldeable, adaptable a las necesidades y gustos del fabricante. Esto se debe a que los componentes que añadimos a la fibra de carbono los que determinan buena parte de sus características: grado de dureza, rigidez o elasticidad.

Englobando de manera muy genérica -ya hemos hablado de la diversidad de este producto- podemos señalar dos tipos de fibra de carbono: las de alto módulo y las de alta resistencia. En la actualidad, dejando de lado posibles innovaciones, existen 2 tipos de fibra de carbono: las de alto módulo (HM) que se caracterizan por su elasticidad y las de alta resistencia (HR) que destacan por su gran resistencia a la rotura, pero con menor coeficiente de elasticidad.

Partiendo de esta base, cada fibra es más o menos densa en cuanto a filamentos: 1.000, 3.000, 6.000 o 12.000. En los cuadros se suelen utilizar las fibras de módulo de elasticidad más alto y en fabricación de horquillas se mezclan pequeñas cantidades de 3.000 y 6.000 y más de 12.000, aunque cada marca puede orientar y compactar en infinidad de combinaciones hasta conseguir las propiedades que interesen en cada caso concreto. Estas fibra de carbono adquiere su nomenclatura basándose en la anchura del tejido (1K, 2K, 3K y 12K).

Tipos de Modulo de Elasticidad:

• IM - (Modulo de elasticidad Intermedio) - Módulo elasticidad a la tracción: 280-350 GPa / Resistencia a la tracción.
• HT - (Modulo de elasticidad Standar) - Módulo elasticidad a la tracción: 200-280 GPa / Resistencia a la tracción.
• LM - (Modulo de baja elasticidad) - Módulo elasticidad a la tracción: <200 GPa / Resistencia a la tracción.

Tipos de Tratamiento:

• Tipo I.
• Tipo II.
• Tipo III.
• Tratamiento a baja temperatura, donde las temperaturas finales de tratamiento térmico no son superiores a 1000 ° C.

A las cualidades del tipo de carbono hay que añadirle algo también importante que es el producto que se usa para unir las capas de la fibra.

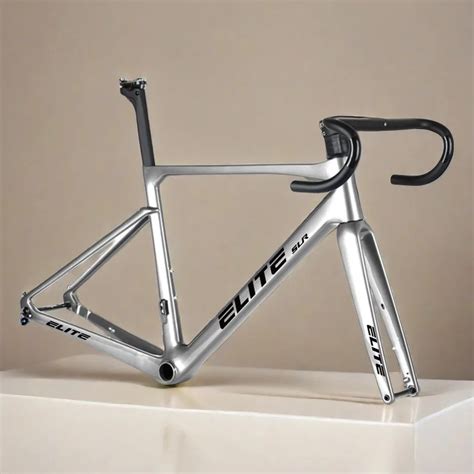

Proceso de Elaboración de Cuadros de Carbono

Una vez que ya conocemos los tipos de tejidos de las fibras de carbono, toca hablar de cómo se unen o cuales son los procesos de elaboración. Un proceso tan importante o más que se puede dividir principalmente en 4 métodos.

• Paneles Monocasco: Es el método más extendido, se utiliza principalmente para piezas grandes sin mucha complejidad en cuanto a formas. Su principal cualidad es que al ir todo en una pieza (a través de un molde) se aumenta la rigidez y el número de puntos de fatiga disminuye considerablemente. Hay que tener en cuenta que estas piezas son en parte unas de las encarecedoras de los precios debido a los altos costes de los moldes empleados.
• Tubos de fibra: Es el método más costoso ya que primero se elaboran paneles de fibra con los que conforman los diferentes tubos, tirantes,… En definitiva, prácticamente toda la bicicleta. Tras juntarlo todo se prensa en un molde y se consigue algo similar al monocasco. Pero el coste elevado redunda directamente en el peso. Se consiguen cuadros de similares características mecánicas que con los otros métodos pero con “menos material” lo que hace que el producto gane en ligereza sin perder rigidez y dureza.
• Racores y tubos metálicos: Consiste en ir uniendo pieza mediante tubos racores. Se puede entender que es un símil a la elaboración de cuadros de aluminio, ya que se unen mediante soldadura (el carbono no se puede soldar ya que no es un metal). Sin duda, en un proceso más sencillo por lo que los costes se abaratan y mediante una técnica depurada se pueden lograr muy buenos resultados consiguiendo un perfecto equilibrio entre rigidez y peso. Los detractores de esta técnica alegan que se pueden producir roturas con mayor facilidad debido a la fatiga que pueden sufrir los puntos de unión.

Existen otros diseños llamados “open-mold” o molde libre y empresas que invierten dinero para hacer moldes y producir «cuadros de genérico». Por lo tanto, dos empresas diferentes puede utilizar tener bicicletas con cuadros similares y etiquetarlo como propio. Evidentemente se diferenciara en la pintura respecto al de otro fabricante, importador o tienda. Son varios los ejemplos que me vienen a la mente como el caso de tiendas bien conocidas Wiggle con Eastway (aunque solo duro unos años), Bike-discount con Radon , o Ribble , Merlin .

Ventajas de la fibra de carbono

La principal ventaja que ofrece la fibra de carbono respecto a otros materiales es un equilibrio insuperable entre ligereza y resistencia.

• Ligereza: Si quieres una bicicleta ligera que no te lastre al rodar, subir, etc., tienes que mirar opciones en carbono inevitablemente. Otra opción si tu presupuesto es más limitado es ir mejorando el montaje introduciendo algunos componentes de carbono: manillar, tija, bielas, ruedas, etc. El ahorro de peso medio con respecto a un cuadro de aluminio es notable, de en torno a 1 kg, aunque puede ser mayor dependiendo del modelo o la marca.
• Resistencia: La composición de los filamentos de carbono es de por sí muy resistente a impactos y al calor. Y si a eso le unimos su trenzado y unión tenemos como resultado tubos muy sólidos que además resultan muy resistentes a impactos, al calor o a la corrosión.
• Absorción: Su composición mediante hilos unidos con resina (generalmente de tipo epoxi) ofrece una estructura flexible y absorbente. Además, muchos fabricantes como Cannondale o Trek juegan con el espesor de las fibras en determinadas zonas del cuadro (vainas, tirantes, dirección) para absorber más o menos impactos provenientes del terreno. El carbono, en general, es un material con el que se puede variar las geometrías y formas de los tubos del cuadro para adaptarse a necesidades concretas del ciclista.
• Personalización: Esta capacidad de personalización del cuadro de la que hablábamos en el punto anterior permite fabricar cuadros con tubos más estilizados y de menor tamaño que los de aluminio, además de jugar con diferentes perfiles, formas o secciones. Las posibilidades de diseño son considerablemente mayores al trabajar con fibras de carbono. Los cuadros de bicicleta se fabrican en moldes, superponiendo capas de fibra que se pegan con resina epoxi, lo que ofrece una libertad casi total para elegir sus formas, que pueden llegar a ser muy complejas. Esto permite a los fabricantes optimizar la aerodinámica y conseguir estéticas impactantes con acabados perfectos, sin soldaduras ni empalmes visibles.

Desventajas de la fibra de carbono

Como todo en esta vida, a pesar de que la fibra de carbono ofrece varias ventajas, también tiene sus inconvenientes.

• Costo: El coste de la materia prima de fibra de carbono es mayor que el del aluminio. Cuesta más generarlo y procesarlo. Además, el moldeado y fabricación de cuadros o componentes es mucho más costoso que materiales como el aluminio y el acero. Todo ello repercute en el precio. Actualmente el carbono sigue reservado para bicicletas de gama media y alta, con precios de partida de modelos nuevos de 1.700 euros en adelante para montaña o carretera. Si tu presupuesto es menor una opción interesante es comprar una bicicleta de carbono de segunda mano. Las bicicletas de carbono parten de precios más altos. Los primeros precios de carbono para bicis rígidas de mountain bike o de carretera se sitúan entre 1.500 y 2.000 €, con fibras de inferior calidad, que no ofrecen todas las ventajas que atribuimos al carbono de mayor calidad.
• Fragilidad: Las roturas de cuadros de carbono no se dan con tanta frecuencia como se cree. Acaba siendo un material tanto o más resistente que el aluminio. Sin embargo, en caso de rotura la fragilidad es mayor y su reparación en taller más compleja y cara. En caso de impactos fuertes, es más frágil que el aluminio. Al superar su umbral de resistencia, se rompe o fisura dañando su estructura. El carbono también es más vulnerable que el aluminio frente a los rozamientos y la presión. El roce de una funda puede segarlo en poco tiempo. Y un par de apriete excesivo en cualquier pieza que aprisione fibra de carbono puede estrangular la fibra y provocar una rotura.
• Cuidado: Una de las fisuras más habituales en los cuadros de carbono se produce por un exceso de apriete del cierre de la tija en el cuadro. Aunque el carbono es un material muy rígido y resistente, esta dureza obliga a que haya que tener más cuidado a la hora de ensamblar otros componentes. Por eso es esencial contar con pasta o grasa de montaje especial para carbono para ensamblar una tija o manillar. Asimismo, a la hora de atornillar es muy importante que respetes el par de apriete (expresado en Nm) facilitado por el fabricante. Estos inconvenientes pueden salvarse teniendo mucho cuidado con los roces y las holguras, y usando siempre llaves dinamométricas en las piezas que contacten con cuadros y piezas de carbono.
• Impacto ambiental: Otra desventaja que no es trivial es la huella de carbono que genera el carbono. La fabricación de un cuadro de bicicleta de este material tiene un gasto energético mayor y genera más residuos que el aluminio o el acero. Además, a diferencia de estos últimos materiales, el carbono es muy difícil de reciclar. El impacto de su fabricación en el medioambiente es similar o superior incluso en el caso del aluminio, porque se consume mucha energía para fabricarlo. Siendo así, el coste medioambiental del aluminio en toda su vida útil, es considerablemente menor que el de los cuadros de carbono.

Tipos de bicicletas de fibra de carbono

Las bicicletas de fibra de carbono se presentan en una amplia gama de tipos, cada uno de los cuales se adapta a diferentes disciplinas de ciclismo y condiciones de conducción. Ya sea que sea un ciclista de ruta, un ciclista de montaña o un aventurero de grava, existe una bicicleta de fibra de carbono diseñada para mejorar su rendimiento y brindar la mejor experiencia de conducción.

1. Bicicletas de carretera: Las bicicletas de carretera son quizás el tipo más popular de bicicletas de fibra de carbono. Diseñadas para la velocidad y la eficiencia en superficies pavimentadas, estas bicicletas son livianas y cuentan con diseños aerodinámicos.
   • Bicicletas de carreras: Diseñadas para el ciclismo de competición, las bicicletas de carrera priorizan los cuadros livianos y la geometría agresiva para lograr la máxima velocidad y rendimiento.
   • Bicicletas de resistencia: Para los ciclistas que buscan comodidad en recorridos de larga distancia, las bicicletas de resistencia cuentan con una geometría ligeramente más relajada, lo que ofrece un andar más suave.

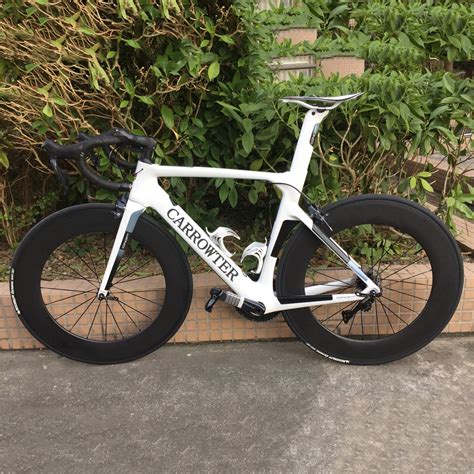

   • Bicicletas Aero: Las bicicletas de ruta aerodinámicas están diseñadas para reducir la resistencia, lo que las hace ideales para contrarreloj y carreras en terrenos llanos.
2. Bicicletas de grava: Las bicicletas de grava están diseñadas para afrontar una amplia variedad de terrenos, desde caminos lisos hasta senderos de grava accidentados. Las bicicletas de grava de fibra de carbono, como la Tideacebike GV201, son perfectas para los ciclistas que necesitan una bicicleta versátil capaz de afrontar condiciones tanto dentro como fuera de la carretera.
   • Bicicletas de grava para todo tipo de caminos: Diseñadas para ciclistas que buscan un equilibrio entre rendimiento en carretera y capacidad todoterreno, estas bicicletas cuentan con cuadros de carbono livianos y una geometría que favorece tanto la comodidad en largas distancias como el manejo en superficies mixtas.
3. Bicicletas de montaña: Las bicicletas de montaña de fibra de carbono son las favoritas de los ciclistas que exigen durabilidad y agilidad en terrenos difíciles.
   • Bicicletas de montaña rígidas: Estas bicicletas tienen suspensión delantera pero no trasera, lo que las hace más ligeras y eficientes en senderos más suaves.

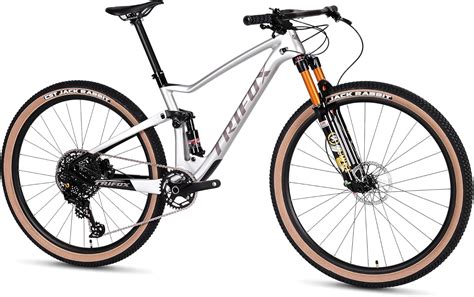

   • Bicicletas de montaña con suspensión total: Para senderos más difíciles con características más técnicas, las bicicletas de montaña con suspensión total ofrecen amortiguación tanto delantera como trasera.
4. Bicicletas de ciclocross: Las bicicletas de ciclocross están diseñadas para competir en terrenos mixtos, que suelen incluir barro, césped y grava.
   • Bicicletas de ciclocross de competición: Estas bicicletas cuentan con una geometría agresiva y cuadros livianos que ayudan a los ciclistas a sortear curvas cerradas y obstáculos rápidamente.
5. Bicicletas de contrarreloj: Para los ciclistas que se centran en la velocidad individual, como en las contrarreloj o los triatlones, las bicicletas de contrarreloj de fibra de carbono ofrecen el máximo rendimiento.
   • Bicicletas de triatlón: Al igual que las bicicletas de contrarreloj, las bicicletas de triatlón están diseñadas para la velocidad, pero con una geometría ligeramente diferente para optimizar la comodidad y el rendimiento en distancias largas.
6. Fat Bikes: Las bicicletas Fat Bikes están diseñadas para condiciones extremas, como nieve, arena o terrenos sueltos.
7. Bicicletas de aventura de grava: Para los ciclistas que buscan explorar áreas más remotas, las bicicletas de aventura de grava brindan durabilidad y comodidad. Estas bicicletas se utilizan a menudo para hacer bikepacking y viajes de larga distancia en terrenos mixtos.
8. Bicicletas de pista: Las bicicletas de pista están diseñadas específicamente para carreras de velódromo, donde la velocidad y el control son primordiales.
   • Bicicletas de pista para sprint: Estas bicicletas están diseñadas para alcanzar la máxima velocidad y cuentan con cuadros altamente aerodinámicos.

Mitos sobre la fibra de carbono

La fibra de carbono como material estrella de la fabricación de bicicletas está rodeado de multitud de mitos y leyendas que es conveniente desmentir.

• "La fibra de carbono no es resistente" Esta afirmación es una verdad a medias que conviene aclarar. Las diferentes pruebas de resistencia a impactos otorgan a la fibra de carbono composite una solidez mayor que las del acero o la aleación de aluminio. Asimismo, su resistencia a la corrosión y a los cambios de temperatura también es superior. En general, se aísla más del exterior. Esto se traduce en que la degradación o riesgo de rotura por desgaste de un carbono de calidad es menor con respeto a un cuadro equivalente en aluminio o acero. Sin embargo, precisamente debido a su mayor rigidez y solidez, ante un impacto directo de gran potencia el carbono no se deforma sino que tiende a resquebrajarse.
• "No hay diferencias sustanciales para un uso amateur" Éste es un mito que se va desterrando cada vez más, por fortuna. Aunque aún hay muchos ciclistas que creen que no hay diferencias sustanciales para un uso amateur de la bicicleta. Como ya hemos explicado, el carbono no sólo otorga mayor ligereza y mejores niveles de rigidez, que se aprovechan en cambios de ritmo o para generar más vatios. También aporta comodidad y absorción a la hora de superar obstáculos y rodar por terreno irregular. Este mito es fácil de desterrar: prueba a rodar 100 kilómetros con una bicicleta de aluminio y compáralo con realizar el mismo trayecto en una bicicleta de carbono.
• "El carbono requiere muchos cuidados" El carbono puede que presente mayor sensibilidad a la hora de ensamblar componentes. Pero más allá de usar grasa de montaje específica y no pasarse con el par de apriete, requiere prácticamente los mismos cuidados que otros materiales como el aluminio o el acero.

Aluminio vs. Carbono

Para ayudaros a decidir, vamos a comparar los dos materiales, carbono Vs. aluminio:

1. Peso: El peso es una de las diferencias más claras y conocidas entre los cuadros de aluminio y los de carbono. Los cuadros de carbono de calidad son más ligeros que los de aluminio de su misma gama. En la gama alta, las diferencias se van reduciendo con los avances logrados en la fabricación de los cuadros de aluminio y la aparición de nuevas aleaciones. Pero, aún así, sigue habiendo diferencias interesantes, según la modalidad. Estas diferencias de peso serán más o menos importantes, dependiendo de los objetivos de cada ciclista.
2. Rigidez: La rigidez es importante cuando buscamos rendimiento y que la energía del pedaleo se transmita eficientemente a las ruedas. En este aspecto, el aluminio es muy rígido, pero tiene el inconveniente de que es poco absorbente. Los cuadros de fibra de carbono tope de gama, orientados a la competición, priman la rigidez y sacrifican la comodidad, y los de gamas medias o bicicletas orientadas a usuarios más recreativos, persiguen menor rigidez y mayor comodidad. En general, la mayor absorción de vibraciones e impactos es una clara ventaja en bicis de carretera, gravel o mountain bikes rígidas.
3. Durabilidad y resistencia: La durabilidad y la resistencia son las cuestiones que más dudas producen entre los posibles compradores de las bicicletas de carbono. Pero, realmente, el carbono es un material muy resistente que puede durar tanto como el aluminio y se usa incluso en las modalidades de Enduro y descenso. Soporta muy bien las fuerzas de torsión e incluso los impactos, por su elasticidad. Pero, en caso de impactos fuertes, es más frágil que el aluminio. Al superar su umbral de resistencia, se rompe o fisura dañando su estructura. Sin embargo, el aluminio es capaz de soportar impactos fuertes sin romperse. Lo habitual es que se abolle en la zona golpeada y siga cumpliendo perfectamente su función.
4. Diseño: Las tecnologías de hidroformado en la fabricación de los tubos de aluminio han ampliado notablemente las opciones de diseño en sus formas, optimizando también el espesor, que puede variar en distintas zonas del cuadro, según las fuerzas que tienen que soportar. Y, en los cuadros de aluminio de gama más alta, se pulen las soldaduras consiguiendo que sean invisibles, una vez pintadas.
5. Precio: Si el presupuesto que destinamos a la bici llega a los primeros precios de carbono, habrá que valorar que una bici de aluminio con el mismo precio, tendrá componentes de mayor calidad, por el margen que deja el cuadro que es más barato, aunque sea muy digno.

¿Cuándo elegir carbono?

El argumento principal para elegir carbono, será su mayor capacidad de absorción, que se traduce en comodidad, seguridad y velocidad para largas distancias, sobre todo en bicis rígidas. Los que buscan un rendimiento óptimo para competir o salir a cuchillo con la grupeta, tendrán que optar por bicis racing de carbono y buenos componentes, si su presupuesto se lo permite.

Ciclismo de carretera: A la hora de elegir entre cuadro de aluminio o de carbono para carretera, nos decantamos claramente por el carbono.

Gravel y bikepacking: Para la versión más aventurera del Gravel y las largas travesías de bikepacking, la mayoría de los ciclistas se decantan por el aluminio, buscando rigidez, resistencia y buen precio, si bien se suelen montar las horquillas de carbono.

Ciclismo de montaña: Las bicicletas de carbono se han convertido en el estándar mayoritario en gamas medias-altas y son, por lo general, la gran aspiración de todo ciclista que quiera mejorar su bici.
