Manillas de Freno Shimano Antiguas: Modelos y Compatibilidad

¿Te ha pasado que quieres cambiar de frenos, compras unos y al querer instalarlos, éstos no le hacen a tu bicicleta? En el mundo del ciclismo, la compatibilidad entre los componentes es crucial para un rendimiento óptimo y seguro. En este artículo, exploraremos a fondo las manillas de freno Shimano antiguas, sus modelos, compatibilidad y cómo elegir la adecuada para tu bicicleta.

Tipos de Frenos y Ventaja Mecánica

Según el gran Sheldon Brown, la ventaja mecánica es la relación entre lo que obtienes de un enlace y lo que inviertes. La ventaja mecánica puede considerarse como una relación de fuerzas o como una relación de distancias.

Imagínate una palanca para levantar un objeto pesado, una barra de 10 metros por dar algún número y un pivote al centro, como un subibaja. Si el pivote se acerca hacia ti, la distancia entre pivote y tuya se acortará y necesitarás hacer más fuerza para poder levantar el mismo objeto del lado contrario. Esto se debe a que la fuerza para levantar el objeto es proporcional a la distancia de ambos lados del pivote, tal y como mencionamos más arriba.

En frenos, la ventaja mecánica es la relación entre la fuerza que ejerces en la manilla de freno (input) versus la fuerza que ejerce el freno para detener la bicicleta (output). Mencionamos previamente que hay frenos de tiro corto y largo.

Frenos de Tiro Corto vs. Tiro Largo

Para el primer caso, el freno queda muy «corto», con una sensación de que con el más mínimo movimiento de la palanca de freno, el freno topa la llanta o el disco.

Freno de tiro corto (izquierda) vs tiro largo (derecha).

Acá un diagrama explicativo de las distintas combinaciones de tiro largo y tiro corto.

Para frenos hidráulicos no importa esto de tiro largo y tiro corto, sólo debes asegurarte de que usen el mismo tipo de líquido de freno (aceite mineral para Shimano, DOT paraSram, y otras marcas más con sus respectivos líquidos).

Tipos de Frenos de Llanta Antiguos

Frenos Cantilever

Son de los primeros tipos de frenos que se comenzaron a usar en el MTB de los ’80 y ’90. Estos frenos son de tiro corto y consisten en un sistema que va anclado a pivotes en el cuadro y horquilla, junto con un cable transversal que conecta ambos lados del freno (straddle cable) a través de un triangulito llamado yoke (ni idea de las traducciones al español de esas piezas).

El cable de la manilla de freno pasa por el centro del yoke, el cual lo levanta y hace que los patines del freno se acerquen a la llanta. Algunos frenos de este estilo, en vez de utilizar un yoke, utilizaban un link wire o cable de unión, en el cual la piola de freno pasa a través del triangulito de esta pieza y pasa directamente hacia el lado derecho del freno visto desde frente. La desventaja de este último sistema es que no se puede modificar la ventaja mecánica del freno (la potencia de frenado en palabras simples) al menos que utilices un link wire más corto.

Las desventajas son que suelen no frenar muy bien, en clima húmedo no frenan mucho, necesitan una llanta bien centrada y son sumamente difíciles de ajustar, en especial los modelos más antiguos que necesitabas de 4 manos para ajustar todo.

Actualmente se siguen viendo este tipo de frenos, principalmente en bicicletas de cicloturismo y algunas de ciclocross que usan los profesionales, ya que casi la totalidad de las bicicletas de cx que se venden al público vienen sólo para discos.

V-Brakes (Frenos en V o Cantilever de Tiro Lineal)

Los v-brakes, o también poco conocidos como frenos en V o cantilever de tiro lineal (ya, me puse técnico) son la evolución de los frenos cantilever, pero en versión tiro largo. Para muchos la versión mejorada en un 100% de éstos por su potencia de frenado y fácil ajuste.

En cuanto a desventajas, comparte varias con su predecesor, como no funcionar bien en clima húmedo, no poder ajustar la modulación ni potencia de frenado, y que necesita la rueda centrada para evitar que roce con los patines de freno.

Mini V-Brakes

Como el nombre lo dice, es un v-brake en miniatura que cumple las mismas funciones de un v-brake, pero que es de tiro corto para hacerlo compatible con manillas de ruta. Las ventajas son las mismas que las del v-brake, añadiéndole la compatibilidad con manillas de ruta de tiro corto, o también con manillas de mtb de tiro corto que se usan con cantilever.

Herraduras

Las herraduras son el freno por excelencia en las bicicletas de ruta. Son de tiro corto, poseen buena potencia de frenado, bajo peso y fácil ajuste. También existen herraduras center pull o de tiro central, las cuales son como una especie de híbrido entre cantilever y herradura; tiene un cable transversal que une ambos lados del freno y el cable de la manilla pasa por el centro de éste, conectado a un yoke.

Las ventajas de las herraduras son su simpleza, bajo peso, buena potencia y modulación.

U-Brakes

Sí, leíste bien y no es un error de tipeo. Existen los u-brakes, que no son lo mismo que los v-brakes. Estos frenos también utilizan un yoke y un cable transversal como los cantilever, pero la distancia entre el yoke y el freno no modifica en nada la ventaja mecánica.

Frenos de Llanta Hidráulicos

OMG, ¿frenos de llanta hidráulicos? Así es. Magura es una de las marcas que más ha hecho en este tipo de frenos. Las ventajas que poseen son que poseen mejor tacto y potencia que los convencionales accionados por piola.

Frenos de Disco

Discos Mecánicos

Luego de que en el ciclismo de montaña se pasara de cantilever a v-brakes, el paso siguiente fue de v-brakes a discos mecánicos. Existen en versión tiro largo y tiro corto dependiendo de la manilla que quieras utilizar.

Discos Hidráulicos

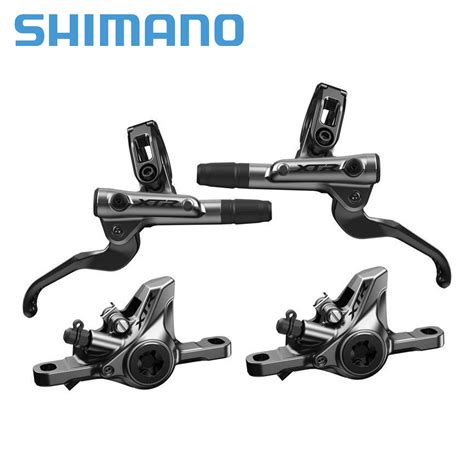

El principio es el mismo que los discos mecánicos, pero en vez de utilizar una piola de freno, utiliza aceite que se bombea desde la manilla de freno hasta el caliper, haciendo que las pastillas apreten el disco. Son la versión mejorada del disco mecánico en varios aspectos y se usan prácticamente de manera universal en el ciclismo de montaña hoy en día.

La desventajas son que necesitas de herramientas especiales para sangrar (el acto de colocarle el líquido a los frenos y quitarle las burbujas), y si lo haces mal, terminas contaminando con el mismo líquido las pastillas de freno y discos. Son más pesados que los frenos de llantas también.

Frenos Híbridos (Mecánico-Hidráulicos)

Ni idea si se llamarán así, pero bah. La ventaja de estos frenos es que tienes las ventajas de un freno mecánico y un hidráulico al mismo tiempo, además de ser compatibles con cualquier manilla de ruta convencional no-hidráulica, por lo que puedes usar tus manillas favoritas sin tener que cambiarlas por unas hidráulicas.

Compatibilidad de las Manillas

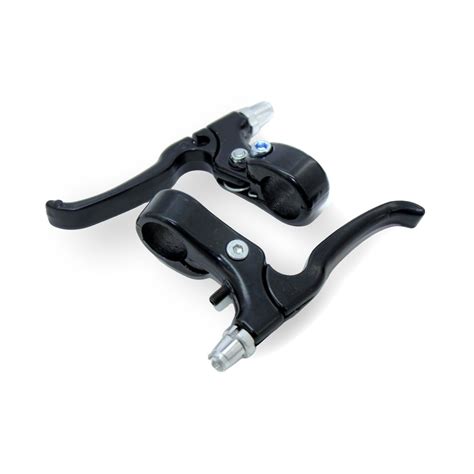

Para ser directos, diremos que todas las manillas de ruta con cable son de tiro corto y que todas las manillas de mtb con cable son de tiro largo. Para manubrios tipo drop (de ruta y gravel) existen las manillas Tektro RL520 y las Cane Creek Drop-V que son de tiro largo.

A la izquierda, manillas Cane Creek SCR-5 de tiro corto; a la derecha, las Tektro RL520 de tiro largo.

Para manubrios de mtb, existen también manillas de tiro corto para cantilever y herraduras.

Estándares de Anclaje para Frenos de Disco

No todo es tan bonito en los frenos de discos. Existen varios «estándares» que ya no son nada tan estándares (¿Aló, motores de bicicleta?) en cuanto a los anclajes de los caliper a las horquillas y cuadros.

Post Mount

Este anclaje es el más conocido y usado hoy en día en el ciclismo de montaña.

Flat Mount

Este anclaje ha entrado con mucha fuerza en el ciclismo de ruta, ciclocross y gravel y consiste en un anclaje plano que permite colocar el hilo en el caliper en vez de en la horquilla o cuadro, ahorrando peso y disminuye el gasto en la fabricación de cuadros y horquillas.

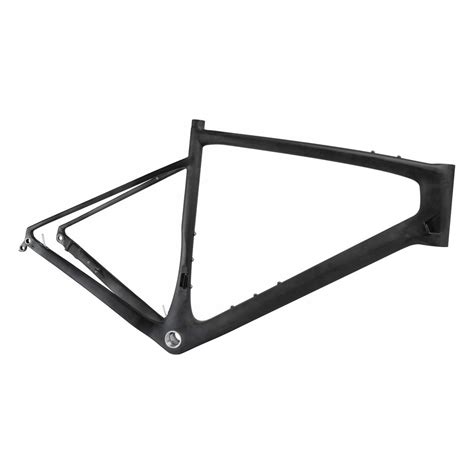

Caliper y cuadro flat mount.

Mantenimiento de las Manillas de Freno

Al igual que los coches, las bicicletas necesitan un mantenimiento regular. Sus piezas móviles deben limpiarse, lubricarse y engrasarse. Las cadenas y las transmisiones se desgastan gradualmente con el uso, al igual que ocurre con los neumáticos y los frenos.

Dependiendo de cómo sea tu equipo, su cuidado puede ser tan sencillo como un lavado regular y una visita anual a tu centro de servicio local para realizar una revisión básica. Independientemente del tipo de bicicleta que utilices, su cuidado debe formar parte de tu rutina de conducción. Estamos aquí para ayudarte a conseguirlo.

Inspección de las Manetas de Freno

Tira de las manetas de freno: ¿te parecen esponjosas? ¿Llegan hasta el manillar? Cualquiera de estos síntomas puede indicar problemas como aire o contaminantes en los latiguillos de freno o una fuga de líquido.

Cables y Fundas

Con el tiempo, la suciedad y la mugre pueden introducirse en la funda del cable de freno, impidiendo que los frenos de llanta funcionen correctamente. Aprieta la palanca de freno. Además, los cables pueden estirarse con el uso.

Componentes de la Transmisión y su Mantenimiento

La transmisión está compuesta por el juego de bielas, los platos, los desviadores, la polea, las ruedas, el cassette y una cadena. La cadena es el primer componente de la transmisión que se desgastará. Por lo general, una cadena durará unos 1600 km pero el intervalo de desgaste puede cambiar drásticamente en función de muchos factores como el estilo de conducción, las condiciones en las que montes e incluso cómo se lubrica la cadena.

Si bien esto es más difícil de detectar visualmente, un síntoma de desgaste del cassette es un cambio deficiente o saltos cuando cambias a las marchas que usas con más frecuencia. De forma muy similar a los piñones del cassette, los platos se desgastan a velocidades distintas en función de los que uses con más frecuencia. Sin embargo, a diferencia del cassette, puedes sustituir los platos uno cada vez. Un plato desgastado puede tener dientes muy puntiagudos.

Shimano Deore BR-M535: Un Ejemplo de Manilla de Freno

Para ilustrar mejor, veamos un ejemplo específico:

• Diseño y Material: La manilla tiene un cuerpo y una palanca de aluminio, lo que la hace duradera y resistente.
• Tipo de Sistema: Es una manilla para un sistema de freno hidráulico que utiliza aceite mineral de Shimano.
• Uso: Fue diseñada para ciclismo de montaña recreativo y de trail, ofreciendo un rendimiento confiable para todo tipo de rutas y condiciones.
• Compatibilidad: Esta manilla está diseñada para funcionar con el caliper correspondiente, el Shimano Deore BR-M535.

Tabla Resumen de Tipos de Frenos y Manillas
