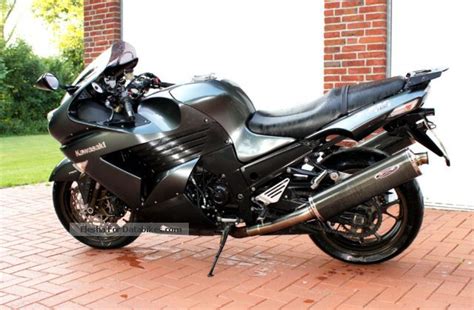

Este artículo está diseñado para proporcionar una visión detallada de las especificaciones técnicas y los procedimientos de mantenimiento de la motocicleta Kawasaki ZZR 1400 del año 2006.
Información General y Especificaciones
Antes de comenzar cualquier servicio o desmontaje, es crucial revisar las precauciones y recomendaciones del fabricante. Para facilitar las operaciones, se han incluido notas, ilustraciones, fotografías y descripciones detalladas en cada capítulo del manual de servicio.
Identificación del Modelo
Es importante identificar correctamente el modelo de la motocicleta para asegurar que las especificaciones y procedimientos de mantenimiento sean los adecuados. Los modelos pueden variar según la región (Europa, Estados Unidos, Canadá, Malasia).
- ZX1400A6F: Europa, Estados Unidos, Canadá, Malasia
- ZX1400B6F: Europa, Malasia
Especificaciones Generales
A continuación, se presentan algunas de las especificaciones generales de la Kawasaki ZZR 1400 (ZX1400A6F, ZX1400B6F):
| Elemento | Especificación |
|---|---|
| Sincronización de Válvulas (Admisión) | Abierto 41° (APMS), Cerrado 71° (DPMI), Duración 292° |
| Sincronización de Válvulas (Escape) | Abierto 64° (APMI), Cerrado 34° (DPMS), Duración 278° |
| Sistema de Lubricación | Lubricación forzada (colector de lubricante en el cárter, con enfriador) |
| Rueda Trasera | Sin cámara, 190/50 ZR17 M/C (73 W) |
| Tamaño de la Llanta (Delantera) | 17 × 3,50 |
| Tamaño de la Llanta (Trasera) | 17 × 6,00 |
| Suspensión Delantera | Horquilla telescópica (invertida), Recorrido de 117 mm |
| Suspensión Trasera | Tipo (especificar) |
Estas especificaciones son esenciales para el correcto mantenimiento y funcionamiento de la motocicleta.
Mantenimiento Periódico
El mantenimiento periódico es crucial para mantener la motocicleta en óptimas condiciones. La tabla de mantenimiento periódico indica la frecuencia con la que se deben realizar diversas comprobaciones y ajustes.
Tabla de Mantenimiento Periódico
Los trabajos programados de mantenimiento deben realizarse de acuerdo con esta tabla para mantener la motocicleta en buen estado de funcionamiento. El mantenimiento inicial es de vital importancia y es obligatorio.
Pares de Apriete
Es fundamental utilizar los pares de apriete correctos al realizar cualquier ajuste o reparación. Aquí hay algunos ejemplos:
- Pernos de la tapa de la bomba de agua
- Sensor de temperatura del agua
- Pernos de la tapa de la válvula de aspiración de aire
- Pernos de los puentes de los árboles de levas
Especificaciones de Mantenimiento
Algunas especificaciones clave incluyen:
- Holgura del puño del acelerador: 2 - 3 mm
- Ralentí: 1.100 ± 50 r/min (rpm)
- Aspiración del cuerpo de mariposas: 39 ± 1,33 kPa (293 ± 10 mmHg) al ralentí
Procedimientos de Mantenimiento
A continuación, se describen algunos procedimientos de mantenimiento esenciales:

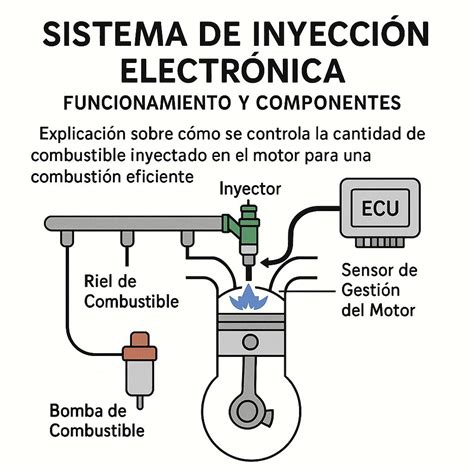

Sistema de Combustible (DFI)
- Comprobación del Sistema de Control del Acelerador: Verificar la holgura del retén del acelerador y ajustar los cables si es necesario.
- Comprobación de la Sincronización del Cuerpo de Mariposas: Ajustar los tornillos de derivación para asegurar una correcta sincronización.
- Comprobación del Funcionamiento del Acelerador: Verificar que el ralentí no varíe al girar el manillar.
Sistema de Refrigeración
- Comprobación del Nivel de Refrigerante: Verificar el nivel en el depósito de reserva cuando el motor esté frío.
Sistema de Emisiones Evaporantes (Modelos para California)
- Comprobación del Sistema de Control de Emisiones Evaporantes: Verificar el filtro de gases.
Sistema de Inducción de Aire
- Comprobación de Daños en el Sistema de Inducción de Aire: Inspeccionar el sistema en busca de daños.
Sistema de Comunicación CAN
El sistema de comunicación CAN se utiliza para transmitir y recibir datos entre la unidad de instrumentos y la ECU. Este sistema permite mostrar información como el voltaje de la batería, el consumo de combustible y los códigos de servicio en la pantalla LCD.
Estructura y Funcionamiento
El sistema utiliza un par de cables trenzados antirruido para la transmisión de datos.
Fallo del Sistema y Mantenimiento
Cuando el sistema DFI o el sistema inmovilizador fallan, la pantalla LCD muestra la información relevante.
Batería AGM
Las baterías de moto AGM (Absorbent Glass Mat) son una buena opción debido a su diseño sellado, bajo mantenimiento y resistencia a las vibraciones. Estas baterías utilizan una tecnología avanzada que implica una estructura de vidrio absorbente que contiene el electrolito en lugar de placas sumergidas en líquido.
Mantenimiento de la Batería AGM
- Inspección Regular: Verificar visualmente la batería para asegurarse de que no haya fugas, corrosión u otros daños visibles.
- Carga Adecuada: Asegurarse de cargar la batería correctamente según las especificaciones del fabricante.
- Mantenimiento de la Carga: Evitar la descarga profunda de la batería siempre que sea posible.
- Limpieza Regular: Limpiar los bornes y los cables de la batería con regularidad para evitar la acumulación de corrosión.
- Verificación de la Tensión: Utilizar un voltímetro para verificar regularmente la tensión de la batería.
- Almacenamiento Adecuado: Almacenar la moto en un lugar fresco y seco para evitar temperaturas extremas.
Mantenimiento de una Kawasaki ZZR1400 | HBB Motorcycles | TheRhythmicBiker
Horquilla Ohlins FGRT 207
La horquilla delantera Ohlins FGRT 207 incorpora tecnología derivada de la experiencia en competición. Dispone de un sistema hidráulico de compresión y extensión totalmente separados, lo que garantiza un comportamiento más dinámico y un mejor acceso a la regulación hidráulica.
