El brazo de pedal, también conocido como biela, es un componente esencial en la transmisión de una bicicleta. Su función principal es transmitir la fuerza del pedaleo desde los pedales hasta el eje del pedalier, convirtiendo el movimiento circular de los pedales en la rotación del plato y, finalmente, impulsando la bicicleta hacia adelante.

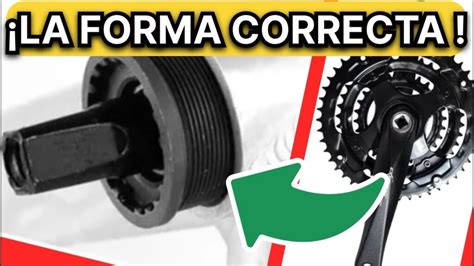

Componentes del brazo de pedal de una bicicleta.
Componentes del Brazo de Pedal
Para entender mejor el funcionamiento de las bielas, es importante conocer los componentes que interactúan con ellas:
- Pedales: La interfaz mecánica entre el pie del ciclista y el brazo de la biela.
- Eje de pedalier (Bottom Bracket): El sistema de rodamientos sobre los que giran los brazos de la biela. Contiene un husillo al que se une el plato y los rodamientos.
- Platos: Ruedas dentadas que se conectan a la cadena y transmiten la potencia a la rueda trasera.
- Cadena: Conecta los platos con los piñones en la rueda trasera, transmitiendo la fuerza para impulsar la bicicleta.
- Piñones (Cogset): El conjunto de ruedas dentadas traseras que se conectan al buje de la rueda trasera.
Materiales de Fabricación
Los brazos de pedal se fabrican principalmente en tres materiales:
- Aluminio: Popular por su ligereza y buena relación resistencia-peso.
- Carbono: Aún más ligero que el aluminio, ideal para ciclismo de carretera donde el ahorro de peso es crucial.
- Acero: Menos común en la actualidad, se utiliza cuando se prioriza la robustez y durabilidad.
La mayoría de los modelos modernos, especialmente los de aluminio y carbono, presentan un interior hueco para reducir el peso sin comprometer la resistencia.
Medida de la Biela
La longitud de la biela es un factor importante a considerar. Años atrás, se creía que debía estar en función de la altura del ciclista, pero actualmente se mide respecto a la distancia de la entrepierna. Una longitud incorrecta puede afectar la postura y eficiencia del pedaleo. Es recomendable consultar con profesionales o ciclistas experimentados para determinar la longitud adecuada.
Factor Q: Distancia entre Piernas al Pedalear
El factor Q es la distancia entre las piernas al pedalear. Se mide la distancia entre las bielas a la altura de los pedales (factor Q máximo) y la distancia entre el pie y la biela (factor Q mínimo). Este factor influye en la comodidad y eficiencia del pedaleo, y puede variar entre diferentes tipos de bicicletas (eléctricas, de carretera, montaña). Para calcular el factor Q, primero debes medir la distancia entre las crestas ilíacas.
Tipos de Brazos de Pedal
Aunque las bielas comparten una función básica, existen diferencias según el tipo de bicicleta:
- Carretera: Diseñadas para la eficiencia y la velocidad en superficies pavimentadas.
- MTB (Mountain Bike): Más robustas y diseñadas para soportar terrenos irregulares y exigentes.
- BMX: Cortas y resistentes para soportar saltos y trucos.
Cuidado y Mantenimiento
El cuidado de las bielas se centra en mantener las roscas limpias y engrasadas. Es importante utilizar herramientas específicas para extraerlas y apretarlas, especialmente en componentes de aluminio. Al montar las bielas, ten en cuenta que la biela derecha es distinta a la biela izquierda y no son intercambiables.

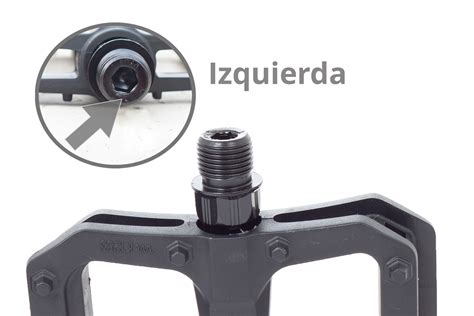

Mantenimiento de las bielas de una bicicleta.
Geometría del Cuadro y su Impacto
La geometría del cuadro influye significativamente en el comportamiento de la bicicleta. Parámetros como el Stack (altura vertical desde el eje del pedalier hasta la pipa de dirección) y el Reach (distancia horizontal desde el eje del pedalier hasta la pipa de dirección) determinan la talla del cuadro. Otros ángulos, como el de dirección y el de sillín, afectan la maniobrabilidad y la tracción.
Stack y Reach: Son los parámetros que utilizaremos para saber cuál es nuestra TALLA.
- El Stack: Es el punto más alto un cuadro de bicicleta. Esta medida es la distancia VERTICAL entre el centro de la pipa de dirección y el centro del eje del pedalier.
- El Reach: Es el alcance de un cuadro de bicicleta. Esta medida es la distancia HORIZONTAL entre el centro de la pipa de dirección y el eje del pedalier.
Ángulo de Dirección: Este es el que se forma entre la pipa de la dirección y suelo. Siendo un ángulo habitual 73 º , podemos apreciar que cuanto más se acerca a 90º más nerviosa es la dirección. Y cuanto más nos alejamos de 90º, encontramos una dirección más dócil y tenderá a corregir sola la trayectoria.
Ángulo de Sillín: Es el formado entre suelo y tubo del sillín. Siendo un ángulo habitual 72º, podemos apreciar que cuanto más se acerca a 90º estaremos sentados más lejos del eje de la rueda trasera = menos tracción. Por el contrario, cuanto más se aleja de 90º tendremos mayor tracción.
Avance de Horquilla | Offset: Es la distancia que separa el eje del tubo de dirección del eje de giro de la rueda delantera. La medida más habitual es 4,5 cm. Sirve para reducir o aumentar el TRAIL de la horquilla.
Avance de Direccion | Trail: De esta medida dependerá la capacidad de “autodireccionarse” de una bicicleta: a mayor avance mejor mantendremos la línea recta, especialmente a gran velocidad, y a menor avance maniobraremos peor, especialmente a poca velocidad.
Longitud Vainas: Distancia de eje de la rueda trasera al eje del pedalier. El ángulo del sillín va relacionado con las vainas traseras, ya que cuanto más cortas sean estas, mayor será este ángulo. Las vainas cortas (unos 39 ó 40 cm.) suponen mucha tracción. Las vainas largas dan mayor estabilidad y facilitan alta cadencia de pedaleo.
Longitud Tubo Horizontal: Un tubo largo nos permite ir más extendidos sobre la bicicleta, si es mayor de que nos corresponde por longitud de brazos/tronco os provocará molestias. En cuadros con SLOOPING (el tubo horizontal va colocado con inclinación) se mide sobre una línea totalmente horizontal virtual.
Altura Eje Pedalier: Distancia de centro de caja de pedalier a suelo. Dependiendo del neumático que montemos puede variar hasta en 1 cm. Eje de pedalier bajo = mayor estabilidad, pero riesgo de golpear con pedales objetos. Eje de pedalier alto = menos estabilidad, pero muy efectiva a la hora de superar objetos.
Distancia Entre Ejes: Mide distancia de eje de la rueda delantera a eje de la trasera. Una bicicleta con poca distancia de ejes es muy ágil, pero a alta velocidad se mostrará inestable y poco segura. Una bicicleta con mucha distancia entre ejes es muy torpe en los giros rápidos, pero tenderá a mantener la línea recta.
Tabla Resumen de Componentes y Funciones
| Componente | Función | Materiales Comunes |
|---|---|---|
| Bielas | Transmitir la fuerza del pedaleo al eje del pedalier | Aluminio, carbono, acero |
| Pedales | Interfaz entre el pie y la biela | Aluminio, plástico, acero |
| Eje de pedalier | Soporte para la rotación de las bielas | Acero, titanio |
| Platos | Transmitir la potencia a la cadena | Aluminio, acero |
| Cadena | Conectar platos y piñones para la transmisión | Acero |
| Piñones | Recibir la potencia de la cadena y mover la rueda trasera | Acero |
Elegir el brazo de pedal adecuado y comprender su interacción con otros componentes es crucial para optimizar tu rendimiento y disfrutar de una experiencia ciclista más eficiente y cómoda.
