Interpretación de Diagramas Eléctricos de Motocicletas: Guía Completa

En el acelerado mundo de los talleres mecánicos, cada minuto cuenta. Por eso, es esencial facilitar la interpretación de esquemas eléctricos de motocicletas, presentándolos en un formato estandarizado, sencillo y fácil de utilizar. Esta guía técnica completa desmitifica los diagramas eléctricos, proporcionando el conocimiento necesario para abordar el cableado y el esquema eléctrico con una perspectiva profesional y segura.

Los formatos de los fabricantes de equipos originales pueden variar mucho, lo que puede causar confusión y retrasos. Se ha hecho un esfuerzo especial para simplificar el formato, facilitando la reparación de motocicletas de conformidad con los requisitos del fabricante.

¿Por qué son importantes los diagramas eléctricos?

• Reparaciones eficaces: Permiten seguir los recorridos eléctricos codificados por colores y localizar conductores, conectores y componentes específicos.
• Uniformidad y estandarización: Facilitan la eficiencia y reducen la probabilidad de errores, resultando en reparaciones de mayor calidad.
• Sustitución por la pieza correcta: Ayudan a eliminar errores ocasionados por incompatibilidad de los componentes, ahorrando tiempo y evitando el descontento del cliente.
• Formación e intercambio de conocimientos: Son una valiosa herramienta de formación tanto para técnicos nuevos como para aprendices.

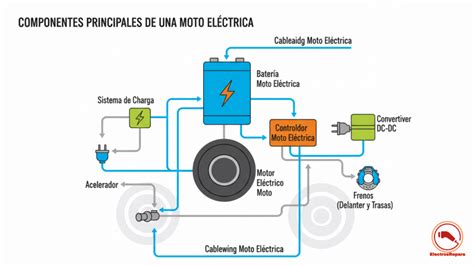

Componentes Clave en Motocicletas Eléctricas

Es fundamental comprender los componentes que conforman el sistema eléctrico de una motocicleta eléctrica. Conocer estos elementos permite identificar qué se está viendo en un esquema, entender su función y cómo interactúan entre sí.

1. Batería

Es el componente más crítico, almacenando la energía eléctrica que impulsa todo el sistema. Generalmente, se trata de paquetes de baterías de iones de litio de alto voltaje, diseñados para ofrecer una gran densidad energética y ciclos de vida prolongados.

• Celdas individuales: Unidades básicas de almacenamiento de energía, conectadas en serie y en paralelo para alcanzar el voltaje y la capacidad deseados.
• BMS (Battery Management System): Sistema electrónico avanzado que monitorea constantemente el estado de cada celda, equilibrando sus cargas y protegiéndolas contra sobrecargas, descargas excesivas, sobrecorriente y sobrecalentamiento.

2. Motor Eléctrico

Transforma la energía eléctrica almacenada en la batería en la fuerza mecánica que mueve la motocicleta. La mayoría de las motocicletas eléctricas modernas utilizan motores tipo Brushless DC (BLDC) o motores síncronos de imanes permanentes (PMSM).

• Estator: Parte fija del motor, que contiene los bobinados de cobre por donde circula la corriente eléctrica.
• Rotor: Parte giratoria, equipada con imanes permanentes que interactúan con el campo magnético generado por el estator, produciendo el movimiento.
• Sensores de efecto Hall: Detectan la posición del rotor y envían esta información al controlador, permitiéndole conmutar las fases del estator para mantener un giro suave y eficiente.

3. Controlador

También conocido como VECU (Vehicle Electronic Control Unit) o simplemente ECU, este componente electrónico gestiona y coordina todas las funciones eléctricas y de potencia del vehículo. Regula la cantidad de energía que fluye de la batería al motor, controlando la velocidad y el par. También gestiona el frenado regenerativo.

4. Acelerador

Es la principal interfaz entre el conductor y el sistema eléctrico de la motocicleta. Generalmente, un potenciómetro o un sensor de efecto Hall, envía una señal de voltaje variable al controlador, indicando la cantidad de potencia que el conductor desea.

5. Sistema de Carga

Es el conjunto de componentes que permiten recargar la batería. Incluye el puerto de carga, el cargador (que puede ser externo o integrado en la moto) y los circuitos de protección asociados.

6. Convertidor DC-DC

Reduce el alto voltaje de las baterías a un nivel utilizable para los accesorios de la motocicleta (luces, bocina, instrumentación), asegurando que no se dañen y que el sistema eléctrico auxiliar funcione correctamente.

7. Cableado y Conectores

Son las venas y arterias que interconectan todos los componentes. La calidad del cableado, su aislamiento y la robustez de los conectores son fundamentales para la fiabilidad del sistema eléctrico.

Simbología y Flujo de Corriente

Leer un diagrama eléctrico es como aprender un nuevo idioma. Cada componente, cada conexión, cada función tiene su propia representación gráfica. Familiarizarse con esta simbología es el primer paso crucial.

Símbolos Eléctricos Comunes

Los símbolos eléctricos son estandarizados, lo que significa que una batería se representará de manera similar en la mayoría de los diagramas, independientemente del fabricante.

Símbolo	Componente	Descripción
	Batería	Líneas paralelas de diferente longitud; la más larga indica el terminal positivo (+), y la más corta el negativo (-).
	Fusible	Línea con una "S" o un rectángulo con una línea ondulada en su interior. Protege el circuito de sobrecargas.
	Interruptor	Círculo o punto con una línea que se puede abrir o cerrar. Interrumpe el flujo de corriente manualmente.
	Relé	Bobina (cuadrado o círculo con línea diagonal) y un conjunto de contactos. Permite que una pequeña corriente controle una corriente mayor.
	Resistencia	Línea en zigzag o rectángulo. Limita el flujo de corriente en un circuito.
	Diodo	Triángulo con una línea en un extremo. Permite que la corriente fluya en una sola dirección.
	Motor	Círculo con una "M" en su interior o una serie de bobinas.
	Lámpara/Bombilla	Círculo con una cruz en su interior o un bucle.
	Tierra/Masa	Serie de líneas paralelas decrecientes o un triángulo invertido.

Las líneas en un diagrama eléctrico representan el cableado. Las líneas que se cruzan sin un punto indican que los cables no están conectados, mientras que las líneas que se cruzan con un punto en la intersección significan que los cables están conectados eléctricamente. Los códigos de colores de los cables a menudo se indican junto a las líneas, lo que facilita la identificación física en la motocicleta.

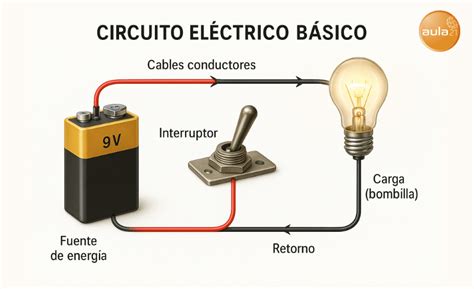

Seguir el Flujo de Corriente

Una vez que dominas la simbología, el siguiente paso es aprender a seguir el flujo de la corriente a través del esquema eléctrico. Esta habilidad es la piedra angular del diagnóstico eléctrico y te permitirá identificar rápidamente dónde se interrumpe un circuito o dónde hay un cortocircuito.

1. Comienza en la Fuente de Alimentación: Todo circuito comienza en la batería (o en el sistema de carga). Identifica el terminal positivo (+) y el negativo (-) o masa.
2. Sigue el Camino de la Corriente: Desde el terminal positivo, la corriente viajará a través de un fusible, luego a través de interruptores, relés y otros componentes hasta llegar al componente que debe alimentar.
3. Identifica los Puntos de Control: Los interruptores y relés son puntos clave donde el flujo de corriente puede ser activado o desactivado.
4. Busca Derivaciones y Ramificaciones: Los diagramas eléctricos suelen tener múltiples circuitos que se ramifican desde la línea principal de alimentación.
5. Utiliza los Códigos de Colores: Los fabricantes suelen usar códigos de colores estandarizados para el cableado.

Tipos de Fallos Eléctricos

• Circuito Abierto (No hay Corriente): Si un componente no recibe energía, traza el circuito desde la batería. ¿Está el fusible intacto? ¿El interruptor está cerrado? ¿Hay alguna conexión suelta o un cable roto?
• Cortocircuito (Exceso de Corriente): Ocurre cuando la corriente toma un camino no deseado y de baja resistencia, a menudo a masa o entre dos líneas de voltaje. Esto suele provocar que un fusible se queme.
• Caída de Voltaje (Rendimiento Deficiente): Si un componente recibe energía pero funciona débilmente, puede haber una caída de voltaje debido a una resistencia excesiva en el circuito.

Herramientas Esenciales para el Diagnóstico Eléctrico

Contar con las herramientas adecuadas es tan importante como comprender el diagrama eléctrico.

1. Multímetro Digital: Permite medir voltaje (V), corriente (A) y resistencia (Ω), y probar la continuidad de los cables.
2. Juego de Destornilladores Aislados: Para trabajar con seguridad en el sistema eléctrico.
3. Pelacables y Alicates de Corte: Para manipular cables de forma segura y precisa.
4. Cinta Aislante Eléctrica de Calidad y Termorretráctil: Para aislar y proteger las conexiones reparadas.

Consejos de Seguridad

• Siempre desconecta la batería antes de trabajar en el sistema eléctrico, especialmente en circuitos de alto voltaje.
• Usa guantes aislantes y gafas de seguridad.
• Realiza una inspección visual completa antes de usar cualquier herramienta.
• Comienza por lo sencillo: verifica primero lo más fácil.
• Utiliza el diagrama eléctrico como tu mapa.
• Utiliza el multímetro en modo de continuidad para verificar si un cable o un componente tiene un circuito abierto.
• Mide el voltaje en diferentes puntos del circuito para asegurarte de que la energía está llegando correctamente.
• Aísla el Problema: Si sospechas de un componente específico, desconéctalo del resto del sistema y pruébalo de forma aislada si es posible.
• Documenta tus Hallazgos: Anota lo que encuentras, las mediciones que tomas y los pasos que sigues.

Preguntas Frecuentes

¿Los diagramas eléctricos de motos eléctricas son diferentes a los de motos de combustión?

Sí, hay diferencias significativas, aunque los principios básicos de la simbología y el flujo de corriente son los mismos. Los diagramas eléctricos de motos de combustión se centran en sistemas de encendido, alternadores, reguladores de voltaje y carburación/inyección de combustible. En contraste, los diagramas eléctricos de motos eléctricas se enfocan en la batería de alto voltaje, el motor eléctrico, el controlador, el BMS y los sistemas de carga.

¿Qué es el BMS (Battery Management System) y por qué es importante?

El BMS (Battery Management System) es el Sistema de Gestión de Batería. Es un componente electrónico vital que monitorea y controla la batería. Su importancia radica en que protege la batería de condiciones peligrosas como sobrecarga, descarga excesiva, sobrecorriente, sobrevoltaje, bajo voltaje y sobrecalentamiento. También equilibra las celdas para prolongar la vida útil de la batería.

¿Puedo añadir accesorios eléctricos a mi moto eléctrica?

Sí, pero con precaución. Cualquier accesorio adicional debe conectarse a través del convertidor DC-DC de 12V (si tu moto lo tiene) o a un circuito auxiliar diseñado para ello. Nunca conectes accesorios directamente a la batería de alto voltaje sin la protección adecuada, ya que podrías dañar el accesorio, la batería o incluso provocar un incendio.

¿Cómo puedo verificar si un fusible está quemado?

La forma más fácil y rápida de verificar un fusible es retirarlo y examinar el filamento interno: si está roto, el fusible está quemado. También puedes usar la función de continuidad de tu multímetro. Con el fusible retirado del circuito, coloca las puntas del multímetro en cada terminal del fusible. Si el multímetro pita o muestra una lectura cercana a cero ohmios, el fusible está bien.

¿Es seguro trabajar con el sistema eléctrico de una motocicleta eléctrica?

Trabajar con el sistema eléctrico de una motocicleta eléctrica puede ser peligroso debido a los altos voltajes involucrados. Siempre se deben tomar precauciones extremas: desconectar la batería (siempre el terminal negativo primero), usar herramientas aisladas, guantes de seguridad y gafas protectoras. Si no te sientes seguro o no tienes la experiencia necesaria, es mejor acudir a un taller profesional especializado en reparación de motos eléctricas.
