Instalación Eléctrica en Motos: Guía Detallada

Este manual te proporciona la información básica para llevar a cabo una instalación eléctrica sencilla en tu moto. No se trata de un curso de electricidad, sino de una guía práctica para realizar una instalación con garantías y sin complicaciones.

La corriente en una moto siempre requiere un cable positivo y uno negativo (masa). Aquí se viene a realizar una instalación con garantías de que va a quedar en óptimas condiciones.

Herramientas y Componentes Esenciales

La idea es cortar lo menor posible. ¿Cómo evitar todas esos problemas? Las “ranas” son un elemento que evita el corte a mano de los cables, permitiendo sacar corriente de un cable del circuito y facilitando la labor y la duda a la hora de cortar un cable por error. Al adquirir este cable estaría bien que comprárais dos colores: negro para el negativo y otro color para positivo.

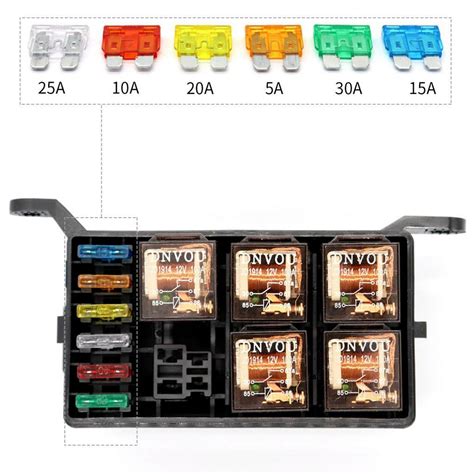

Una caja de fusibles sirve para evitar problemas en caso de que hagamos una instalación defectuosa. Para instalar un nuevo elemento eléctrico en la moto, utilizaremos una rana para tomar electricidad desde un cable de la moto hacia un nuevo cable que, partiendo de la rana, alimentará el nuevo aparato que queremos instalar.

Las cajas de fusibles pueden ser de fusibles cilíndricos o de fusibles cuadrados. Vamos a utilizar de fusibles cuadrados, como las que os mostramos en las fotos y que son las empleadas en automoción.

Pese a que empleemos cajas de fusibles para evitar problemas, lo mejor que podemos hacer es aislar la instalación, de modo que el agua y la intemperie en general no termine estropeando el circuito eléctrico. Para realizar este aislamiento os recomendamos emplear cinta autovulcanizante, es de lo mejor que hay. La cinta autovulcanizante es una cinta especial que se presenta con una película protectora que debe retirase para su uso.

Pasos para una Instalación Eléctrica Simple

1. Localización del cableado adecuado: Lo primero que debemos localizar es un cableado adecuado de donde tomar la corriente para el nuevo aparato que queramos instalar.
2. Conexión a la batería o caja de fusibles: Lo que nunca fallará será elegir los cables que salen de polos de la batería, donde el cable negro pertenece a la masa (negativo) y el rojo al positivo. Esta elección tiene un inconveniente, y es que al ir directos a la batería, cualquiera podría encender nuestro producto sin necesidad de tener la moto arrancada, a no ser que el dispositivo elegido tenga un relé interno. La segunda opción sería sacar el positivo de la caja de fusibles, pudiendo utilizar la masa de la batería, para nuestro polo negativo. La caja de fusibles se identifica rápidamente, ya que vienen reflejados los circuitos existentes con su amperaje.
3. Uso de portafusibles: Para afinar del todo nuestra instalación es muy recomendable situar en el recorrido del cable positivo un porta fusibles, lo más cercano posible a la batería o cable donde hemos situado la rana.
4. Conexión de la "rana": Si nos fijamos la rana dispone de dos canales: uno es para nuestro nuevo cableado y el otro para el existente.
5. Aislamiento: Ahora sólo nos queda aislar las partes más sensibles a humedades, cortos o roces con otros elementos. Para ello la cinta autovulcanizante es de las mejores opciones. Es recomendable cortar pequeñas porciones de 10 ó 15 cm, ya que cunde bastante. La cinta viene protegida por una capa que quitaremos, después estiramos la cinta, activando sus propiedades, y podemos pasar a colocarla en las partes elegidas. Tras una hora el resultado es increíble.

Llegados a este punto ya habréis conseguido terminar vuestra primera instalación eléctrica.

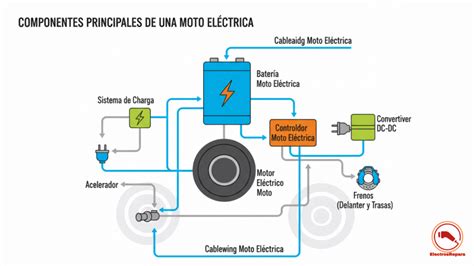

Componentes Clave en Motos Eléctricas

En la era de la movilidad sostenible, las motocicletas eléctricas se han consolidado como una alternativa potente y eficiente. Ya seas un aficionado que busca comprender mejor su máquina o un entusiasta que desea realizar su propia reparación moto eléctrica, esta guía te proporcionará el conocimiento y la confianza necesarios para abordar el cableado moto eléctrica y el esquema eléctrico moto con una perspectiva profesional y segura.

Antes de sumergirnos en la lectura de un diagrama eléctrico moto, es fundamental comprender los componentes moto eléctrica que lo conforman. Conocer estos elementos te permitirá no solo identificar qué estás viendo en un esquema, sino también entender su función y cómo interactúan entre sí.

• Batería: La batería moto eléctrica es, sin lugar a dudas, el componente más pesado y uno de los más críticos. Es el «tanque de combustible» de tu vehículo, almacenando la energía eléctrica que impulsa todo el sistema. Generalmente, se trata de paquetes de baterías de iones de litio de alto voltaje, diseñados para ofrecer una gran densidad energética y ciclos de vida prolongados. Dentro del paquete de baterías, encontramos elementos cruciales como las celdas individuales, que son las unidades básicas de almacenamiento de energía. Estas celdas están conectadas en serie y en paralelo para alcanzar el voltaje y la capacidad deseados.
• BMS (Battery Management System): Pero el verdadero guardián de la batería es el BMS moto eléctrica (Battery Management System). Este sistema electrónico avanzado monitorea constantemente el estado de cada celda, equilibrando sus cargas, protegiéndolas contra sobrecargas, descargas excesivas, sobrecorriente y sobrecalentamiento.
• Motor Eléctrico: El motor eléctrico moto es el encargado de transformar la energía eléctrica almacenada en la batería en la fuerza mecánica que mueve la motocicleta. La mayoría de las motocicletas eléctricas modernas utilizan motores tipo Brushless DC (BLDC) o motores síncronos de imanes permanentes (PMSM). El motor BLDC consta de varias partes esenciales. El estator es la parte fija del motor, que contiene los bobinados de cobre (generalmente tres fases) por donde circula la corriente eléctrica. El rotor es la parte giratoria, equipada con imanes permanentes que interactúan con el campo magnético generado por el estator, produciendo el movimiento. En muchos motores, especialmente los de cubo (hub motors), se encuentran también los sensores moto eléctrica de efecto Hall. Estos pequeños dispositivos detectan la posición del rotor y envían esta información al controlador moto eléctrica, permitiéndole conmutar las fases del estator en el momento preciso para mantener un giro suave y eficiente.
• Controlador: Si la batería es el corazón y el motor la fuerza, el controlador moto eléctrica es, sin duda, el cerebro de la motocicleta. También conocido como VECU (Vehicle Electronic Control Unit) o simplemente ECU, este componente electrónico es el encargado de gestionar y coordinar todas las funciones eléctricas y de potencia del vehículo. El controlador regula la cantidad de energía que fluye de la batería al motor, controlando así la velocidad y el par. También gestiona el frenado regenerativo, donde el motor actúa como un generador para recargar la batería durante la desaceleración. Un fallo en el controlador puede manifestarse de diversas maneras, desde una pérdida total de potencia hasta un comportamiento errático del motor, y su complejidad lo convierte en un punto central en cualquier reparación moto eléctrica.
• Acelerador y Sistema de Carga: Estos componentes son la principal interfaz entre el conductor y el sistema eléctrico de la motocicleta. El acelerador, generalmente un potenciómetro o un sensor de efecto Hall, envía una señal de voltaje variable al controlador moto eléctrica, indicando la cantidad de potencia que el conductor desea. El sistema de carga es el conjunto de componentes que permiten recargar la batería moto eléctrica. Incluye el puerto de carga, el cargador (que puede ser externo o integrado en la moto) y los circuitos de protección asociados.
• Convertidor DC-DC: Las baterías moto eléctrica operan a altos voltajes (ej. 48V, 72V, 96V), pero muchos accesorios de la motocicleta (luces, bocina, instrumentación) funcionan a un voltaje mucho menor, típicamente 12V. El convertidor DC-DC es el encargado de reducir este alto voltaje a un nivel utilizable para estos accesorios, asegurando que no se dañen y que el sistema eléctrico auxiliar funcione correctamente.
• Cableado y Conectores: Finalmente, el cableado moto eléctrica y los conectores son las venas y arterias que interconectan todos los componentes. La calidad del cableado, su aislamiento y la robustez de los conectores son fundamentales para la fiabilidad del sistema eléctrico. Un cableado deficiente o dañado puede provocar caídas de tensión, cortocircuitos o circuitos abiertos, llevando a fallos en el funcionamiento de la motocicleta.

Interpretación de Diagramas Eléctricos

Leer un diagrama eléctrico moto es como aprender un nuevo idioma. Cada componente, cada conexión, cada función tiene su propia representación gráfica. Familiarizarse con esta simbología es el primer paso y el más crucial para cualquier aficionado que desee comprender el esquema eléctrico moto de su vehículo.

Los símbolos eléctricos son estandarizados, lo que significa que una batería se representará de manera similar en la mayoría de los diagramas, independientemente del fabricante.

Símbolos comunes:

• Batería: Generalmente representada por una serie de líneas paralelas de diferente longitud, con la línea más larga indicando el terminal positivo (+) y la más corta el negativo (-).
• Fusible: Un componente de seguridad esencial, representado por una línea con una «S» o un rectángulo con una línea ondulada en su interior. Su función es proteger el circuito de sobrecargas, fundiéndose y abriendo el circuito si la corriente excede un límite seguro.
• Interruptor: Representado por un círculo o un punto con una línea que se puede abrir o cerrar. Indica un punto donde el flujo de corriente puede ser interrumpido manualmente.
• Relé: Un interruptor operado eléctricamente, representado por una bobina (un cuadrado o un círculo con una línea diagonal) y un conjunto de contactos. Los relés permiten que una pequeña corriente controle una corriente mucho mayor, protegiendo los interruptores de control.
• Resistencia: Representada por una línea en zigzag o un rectángulo. Limita el flujo de corriente en un circuito.
• Diodo: Representado por un triángulo con una línea en un extremo. Permite que la corriente fluya en una sola dirección.
• Motor: Generalmente representado por un círculo con una «M» en su interior, o por una serie de bobinas.
• Lámpara/Bombilla: Representada por un círculo con una cruz en su interior o un bucle.
• Tierra/Masa: Representada por una serie de líneas paralelas decrecientes o un triángulo invertido.

Las líneas en un diagrama eléctrico moto representan el cableado moto eléctrica. Las líneas que se cruzan sin un punto indican que los cables no están conectados, mientras que las líneas que se cruzan con un punto en la intersección significan que los cables están conectados eléctricamente. Los códigos de colores de los cables a menudo se indican junto a las líneas, lo que facilita la identificación física en la motocicleta.

Seguimiento del Flujo de Corriente

Una vez que dominas la simbología, el siguiente paso es aprender a seguir el flujo de la corriente a través del esquema eléctrico moto. Esta habilidad es la piedra angular del diagnóstico eléctrico moto y te permitirá identificar rápidamente dónde se interrumpe un circuito o dónde hay un cortocircuito.

1. Comienza en la Fuente de Alimentación: Todo circuito comienza en la batería moto eléctrica (o en el sistema de carga cuando la moto está conectada). Identifica el terminal positivo (+) y el negativo (-) o masa.
2. Sigue el Camino de la Corriente: Desde el terminal positivo, la corriente viajará a través de un fusible (siempre el primer punto de seguridad), luego a través de interruptores, relés y otros componentes hasta llegar al componente que debe alimentar (por ejemplo, una luz, el motor eléctrico moto).
3. Identifica los Puntos de Control: Los interruptores y relés son puntos clave donde el flujo de corriente puede ser activado o desactivado.
4. Busca Derivaciones y Ramificaciones: Los diagramas eléctricos de motos suelen tener múltiples circuitos que se ramifican desde la línea principal de alimentación.
5. Utiliza los Códigos de Colores: Los fabricantes suelen usar códigos de colores estandarizados para el cableado moto eléctrica. Estos códigos son tus mejores amigos para relacionar el diagrama con el cableado físico de tu motocicleta.

Identificación de Problemas Comunes

• Circuito Abierto (No hay Corriente): Si un componente no recibe energía, traza el circuito desde la batería. ¿Está el fusible intacto? ¿El interruptor está cerrado? ¿Hay alguna conexión suelta o un cable roto en el cableado moto eléctrica?
• Cortocircuito (Exceso de Corriente): Un cortocircuito ocurre cuando la corriente toma un camino no deseado y de baja resistencia, a menudo a masa o entre dos líneas de voltaje. Esto suele provocar que un fusible moto eléctrica se queme. Para localizarlo, busca el fusible quemado y luego inspecciona visualmente el circuito que protege en el esquema eléctrico moto y en la motocicleta física en busca de cables pelados o componentes dañados.
• Caída de Voltaje (Rendimiento Deficiente): Si un componente recibe energía pero funciona débilmente, puede haber una caída de voltaje debido a una resistencia excesiva en el circuito. Esto podría ser causado por conexiones corroídas, cables de calibre insuficiente o un componente defectuoso.

Herramientas y Diagnóstico

Para cualquier aficionado que se aventure en el diagnóstico eléctrico moto y la reparación moto eléctrica, contar con las herramientas adecuadas es tan importante como comprender el diagrama eléctrico moto. No necesitas un taller completo, pero algunas herramientas básicas son indispensables para trabajar con seguridad y eficacia.

1. Multímetro Digital: Esta es, sin duda, la herramienta más importante. Un buen multímetro te permitirá medir voltaje (V), corriente (A) y resistencia (Ω), así como probar la continuidad de los cables.
2. Cinta Aislante Eléctrica de Calidad y Termorretráctil: Para aislar y proteger las conexiones reparadas.

Consejos de Seguridad y Diagnóstico

• Seguridad Primero: Siempre desconecta la batería moto eléctrica antes de trabajar en el sistema eléctrico, especialmente en circuitos de alto voltaje. Usa guantes aislantes y gafas de seguridad.
• Inspección Visual Exhaustiva: Antes de usar cualquier herramienta, realiza una inspección visual completa. Busca cables pelados, conectores corroídos o sueltos, componentes quemados o dañados.
• Comienza por lo Sencillo: Si un componente no funciona, verifica primero lo más fácil: ¿Está encendido el interruptor? ¿Está el fusible intacto?
• Usa el Diagrama como tu Mapa: Siempre ten el diagrama eléctrico moto a mano.
• Prueba de Continuidad: Utiliza el multímetro en modo de continuidad para verificar si un cable o un componente tiene un circuito abierto.
• Medición de Voltaje: Mide el voltaje en diferentes puntos del circuito para asegurarte de que la energía está llegando correctamente.
• Aísla el Problema: Si sospechas de un componente específico (ej. el controlador moto eléctrica o el motor eléctrico moto), desconéctalo del resto del sistema y pruébalo de forma aislada si es posible.
• Documenta tus Hallazgos: Anota lo que encuentras, las mediciones que tomas y los pasos que sigues.

Preguntas Frecuentes

Como expertos sabemos que surgen muchas dudas al adentrarse en el mundo del sistema eléctrico de las motocicletas eléctricas.

• ¿Son diferentes los diagramas eléctricos de motos eléctricas y de combustión? Sí, hay diferencias significativas, aunque los principios básicos de la simbología y el flujo de corriente son los mismos. Los diagramas eléctricos de motos de combustión se centran en sistemas de encendido, alternadores, reguladores de voltaje y carburación/inyección de combustible. En contraste, los diagramas eléctricos de motos eléctricas se enfocan en la batería moto eléctrica de alto voltaje, el motor eléctrico moto, el controlador moto eléctrica, el BMS moto eléctrica y los sistemas de carga.
• ¿Qué es el BMS y por qué es importante? El BMS (Battery Management System) es el Sistema de Gestión de Batería. Es un componente electrónico vital que monitorea y controla el paquete de batería moto eléctrica. Su importancia radica en que protege la batería de condiciones peligrosas como sobrecarga, descarga excesiva, sobrecorriente, sobrevoltaje, bajo voltaje y sobrecalentamiento. También equilibra las celdas para prolongar la vida útil de la batería.
• ¿Puedo añadir accesorios a mi moto eléctrica? Sí, pero con precaución. Cualquier accesorio adicional debe conectarse a través del convertidor DC-DC de 12V (si tu moto lo tiene) o a un circuito auxiliar diseñado para ello. Nunca conectes accesorios directamente a la batería moto eléctrica de alto voltaje sin la protección adecuada, ya que podrías dañar el accesorio, la batería o incluso provocar un incendio.
• ¿Cómo puedo verificar si un fusible está quemado? La forma más fácil y rápida de verificar un fusible moto eléctrica es retirarlo y examinar el filamento interno: si está roto, el fusible está quemado. También puedes usar la función de continuidad de tu multímetro. Con el fusible retirado del circuito, coloca las puntas del multímetro en cada terminal del fusible. Si el multímetro pita o muestra una lectura cercana a cero ohmios, el fusible está bien.
• ¿Es peligroso trabajar con el sistema eléctrico de una moto eléctrica? Trabajar con el sistema eléctrico de una motocicleta eléctrica puede ser peligroso debido a los altos voltajes involucrados. Siempre se deben tomar precauciones extremas: desconectar la batería moto eléctrica (siempre el terminal negativo primero), usar herramientas aisladas, guantes de seguridad y gafas protectoras. Si no te sientes seguro o no tienes la experiencia necesaria, es mejor acudir a un taller profesional especializado en reparación moto eléctrica.
• ¿Cómo encuentro un taller especializado en motos eléctricas? Para encontrar un taller profesional de confianza, busca establecimientos con experiencia específica en motocicletas eléctricas. Pregunta por sus certificaciones, busca reseñas online y asegúrate de que ofrezcan garantía en sus trabajos. Puedes buscar en línea utilizando términos como «reparación moto eléctrica [tu ciudad]» o «mantenimiento moto eléctrica [tu ciudad]».

Esperamos que esta guía definitiva sobre los diagramas eléctricos de motos eléctricas te haya proporcionado una comprensión clara y profunda del sistema eléctrico de tu vehículo. El conocimiento es poder, especialmente cuando se trata de la reparación...
