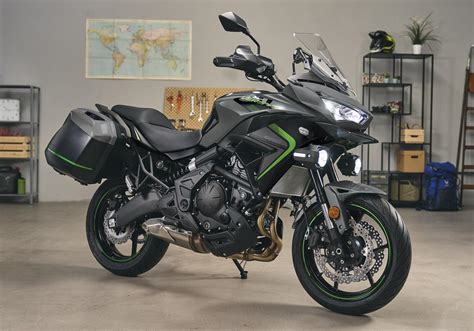

Este artículo detalla el proceso de diagnóstico y solución de problemas relacionados con la carga de la batería en una motocicleta Kawasaki Versys 650. Se centra en la identificación de fallos en el estator (alternador) y el regulador/rectificador, componentes clave en el sistema de carga.
Historial de la Batería
Desde la compra de la motocicleta en 2010, las dos primeras baterías (Yuasa de fábrica y Varta) tuvieron una duración aproximada de 5 años cada una. Sin embargo, la tercera batería, también Yuasa, instalada hace dos años, falló en un período mucho más corto. Posteriormente, la batería se agotó por completo tras un breve uso, lo que llevó a investigar el sistema de carga.
Diagnóstico Inicial
Después de cargar completamente la batería, se verificó que el voltaje en reposo era correcto (12.7V). Esto descartó inicialmente un problema directo con la batería. El siguiente paso fue comprobar el proceso de carga de la batería, siguiendo las indicaciones del manual de taller (Apartados del 16-16 al 16-17, 16-22 a 16-28, 16-29 a 16-34, 16-35 a 16-38).
Comprobación del Proceso de Carga
Con la moto en reposo, el voltaje era correcto. Al dar contacto, el voltaje bajaba ligeramente debido al funcionamiento de la bomba de combustible y otros componentes. Sin embargo, al arrancar el motor, el voltaje no se incrementaba, manteniéndose invariable en torno a 12V. En condiciones normales, el voltaje debería subir hasta 13.9/14.0V, con un máximo de 15.2V. Esta situación indicaba un posible fallo en el alternador (estator) o en el regulador/rectificador.
Según el Manual, el problema puede estar en el alternador (stator) o en el regulador/rectificador.
Identificación del Componente Defectuoso
Para determinar la causa del fallo, se procedió a comprobar el estator y el regulador por separado. Si el fallo estuviera en el estator, la reparación requeriría desmontar la tapa del alternador, soltar una tubería de refrigeración, utilizar un accesorio para bloquear el plato magnético y un extractor para quitarlo, cambiar el bobinado/estator y volver a montar todo con una junta nueva. Este proceso se considera complejo y adecuado solo para un nivel avanzado.
Si por el contrario el problema es el regulador, pues es mucho más sencillo. Está anclado encima del amortiguador trasero.
Para acceder al conector entre el alternador y el regulador, se desmontaron los plásticos embellecedores del lado izquierdo de la moto.
Comprobación del Estator
Se conectó un medidor en corriente alterna, con la punta positiva (+) a uno de los cables negros y la negativa (-) a otro. El valor esperado era de aproximadamente 59V. Un resultado incorrecto en esta prueba indicaría un problema en el estator, lo que requeriría comprobaciones adicionales de la resistencia de la bobina, posibles cortocircuitos o problemas con los imanes del plato magnético. En caso de fallo del estator, se recomienda llevar la moto a un taller especializado.
Comprobación del Regulador
Tras verificar el correcto funcionamiento del estator, se procedió a desmontar el regulador, que está sujeto por dos tornillos en una pletina y apoyado sobre un soporte plano. Utilizando un multímetro en modo Ohm, se midió la resistencia entre el cable blanco (W) y cada uno de los cables negros (BK), así como entre el cable negro/amarillo (BK/Y) y cada uno de los cables negros. El manual indica que "la resistencia debe ser baja en una dirección y más de diez veces ésta en la otra dirección".
En este caso, se buscó una lectura que indicara un fallo entre el cable BK/Y (negativo/masa) y el cable BK2. La presencia de un valor en ambos sentidos de polaridad confirmó una avería interna en el regulador.
Pruebas de un regulador y corona de Kawasaki Er 6N o Versys 650
Reemplazo del Regulador
Una vez confirmado el fallo del regulador, se procedió a buscar un reemplazo. Se pueden encontrar reguladores compatibles en tiendas online como AliExpress o Amazon, con precios que oscilan entre 30 y 40€. En casos donde el fallo reside en el estator (alternador), la referencia del repuesto es 21003-0133.
Tabla de Voltajes Esperados
| Estado | Voltaje Esperado |
|---|---|
| Batería en Reposo | 12.7V |
| Contacto Dado | Ligeramente inferior a 12.7V |
| Motor en Marcha | 13.9V - 15.2V |
