El controlador es el cerebro que vela por el correcto funcionamiento de nuestro sistema eléctrico, encargándose de gestionar la energía de la batería al motor. Veamos un ejemplo donde motor, batería y controlador siempre tendrán el mismo voltaje.
Relación entre Controlador, Motor y Batería
Para entender mejor cómo funciona el controlador, es crucial comprender su relación con el motor y la batería.
Ejemplos Prácticos
- Motor de 250W: El controlador adecuado debería rondar entre 10A y 20A, por ejemplo, un controlador de 17A.
- Motor de 500W: Para que este motor trabaje a máxima potencia, necesita que la batería suministre más de 14A, con un controlador adecuado entre 18A y 22A.
Siguiendo en nuestro ejemplo, al motor le llegará la corriente máxima de la batería.
Potencia Máxima
Un motor de 500W (potencial nominal) puede alcanzar una potencia máxima con un controlador de 36V x 22A (792W), lo que resulta en mayor empuje en máximo esfuerzo y, por ende, mayor consumo.
Los Ah (amperios hora) indican la cantidad de carga máxima que la batería es capaz de almacenar.
Voltios * Amperios nos entregan WatiosHora, es decir los amperios que es capaz de proporcionar continuamente durante una hora.
Batería de 36v x 14ah, (37voltios en realidad porque las celdas tienen 3.7voltios cada una, no 3.6v) 37v x 14ah = 518 Watioshora, podríamos alimentar un motor de 250W durante dos horas a tope de funcionamiento. Si tu motor de 250 watios alcanza 25km/h sabes que podrás rodar 2 horas mínimo (50km) a tope de asistencia (siempre en llano).

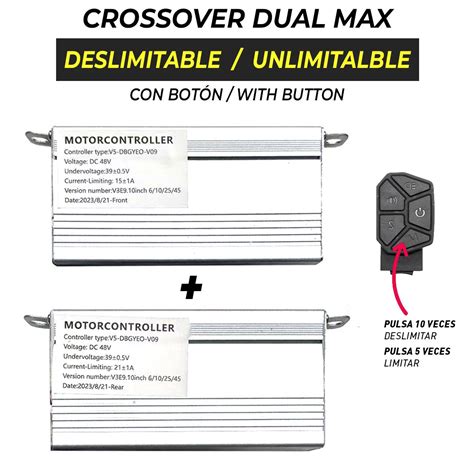

Centralita Delantera Crossover Dual MAX
La centralita delantera, especialmente en scooters eléctricos con doble motor como el Crossover Dual MAX, es fundamental para gestionar la potencia del motor frontal.
Si está dañada o presenta fallos, el scooter pierde equilibrio, fuerza y estabilidad. Reemplazarla por una centralita original y compatible asegura un funcionamiento correcto del sistema dual, mayor seguridad en la conducción y mejor rendimiento general.
Devuelve a tu scooter eléctrico Crossover Dual MAX la fuerza y estabilidad que necesita con una centralita profesional.
Beneficios Clave
- Compatibilidad específica: Diseñada para el motor delantero en scooters Crossover Dual MAX, asegurando máxima precisión en el control de tracción.
- Potencia optimizada: Mejora el arranque, la aceleración y el rendimiento del motor delantero, especialmente en pendientes y terrenos difíciles.
- Gestión electrónica inteligente: Controla y equilibra el uso energético para extender la autonomía y proteger la batería.
- Instalación sencilla: Sistema plug & play con conectores estándar, ideal para reemplazos rápidos sin modificaciones.
- Alta resistencia: Fabricada con materiales de calidad industrial, resistente al agua, polvo, vibraciones y altas temperaturas.
Especificaciones Técnicas
- Voltaje de entrada: 48V / 60V (según versión del scooter).
- Tecnología compatible con motores brushless (sin escobillas).
- Controlador dedicado al motor delantero.
- Sistema de protección múltiple: sobrecarga, cortocircuito, sobrecalentamiento y baja tensión.
- Compatible con freno regenerativo y control de velocidad (según configuración del modelo).
- Refrigeración pasiva de alto rendimiento.
Contenido del Paquete
- 1 x Centralita Delantera Crossover Dual MAX original.
Motores BLDC: Una Innovación Clave
Los motores de corriente continua sin escobillas, conocidos como motores BLDC (Brushless DC Motors), son una tecnología que ha impulsado el desarrollo de nuevas aplicaciones, desde drones y patinetes eléctricos hasta vehículos eléctricos. Los motores BLDC tienen una estructura más compleja que los motores con escobillas, aunque los principios básicos siguen siendo similares.
A diferencia de los motores de corriente continua tradicionales, los BLDC requieren un enfoque de control más complejo debido a su diseño y funcionamiento. Un motor BLDC es un motor eléctrico en el que no se utilizan escobillas para conmutar la corriente en las bobinas del rotor.
Mientras que los motores de corriente continua tradicionales emplean un sistema mecánico con escobillas para alternar la dirección de la corriente en las bobinas, los BLDC utilizan un sistema de conmutación electrónica que cambia el flujo de energía a las bobinas del estator en un orden preciso.
Una de las grandes ventajas de los motores BLDC es su mayor eficiencia energética y menor necesidad de mantenimiento, ya que, al no tener escobillas que se desgasten, se reduce la fricción y el calor generado en el motor.
En un motor BLDC, el rotor tiene imanes permanentes que crean un campo magnético. Las bobinas del estator están dispuestas de manera que puedan generar un campo magnético variable cuando se energizan en una secuencia específica.
A diferencia de los motores de corriente continua con escobillas, donde la conmutación es un proceso mecánico simple, en los motores BLDC la conmutación es electrónica. Esto significa que necesitamos un sistema que controle el encendido y apagado de las bobinas del estator de manera precisa.
Este proceso de conmutación es realizado por un microcontrolador o un circuito integrado dedicado que gestiona la activación de los transistores (MOSFETs) conectados a las bobinas. Cada paso de la conmutación corresponde a un cambio en el campo magnético, y este cambio debe ocurrir de manera sincronizada con la posición del rotor.
Control de Velocidad y Posición del Rotor
El control de la velocidad de un motor BLDC se basa en la variación de la cantidad de tensión aplicada a las bobinas del estator. Al igual que con los motores de corriente continua tradicionales, aumentar la tensión hará que el motor gire más rápido, mientras que reducir la tensión disminuirá su velocidad.
Para controlar la velocidad de manera eficiente, se utilizan técnicas de modulación por ancho de pulso (PWM), donde el microcontrolador ajusta el ciclo de trabajo de la señal PWM que se aplica a los MOSFETs. A baja frecuencia, el motor girará lentamente, y a medida que la frecuencia de conmutación aumente, también lo hará la velocidad del rotor.
Una de las principales complicaciones al controlar un motor BLDC es saber en qué posición se encuentra el rotor en todo momento. Sin esta información, la conmutación de las bobinas no se puede hacer de manera precisa, lo que podría causar un funcionamiento errático o ineficiente del motor.
Los sensores Hall envían señales al microcontrolador que indican la orientación del rotor, permitiendo que el sistema de control decida qué bobinas deben ser energizadas en cada momento.
El control de motores BLDC es un tema fundamental en la electrónica moderna, especialmente en aplicaciones que requieren alto rendimiento y eficiencia, como vehículos eléctricos y drones. Para controlar estos motores, es necesario comprender no solo su estructura física, sino también cómo se lleva a cabo la conmutación electrónica y cómo se regula su velocidad.
✅La ventaja de usar un Controlador DUAL MODE ¿Qué es? ¿Cómo funciona?

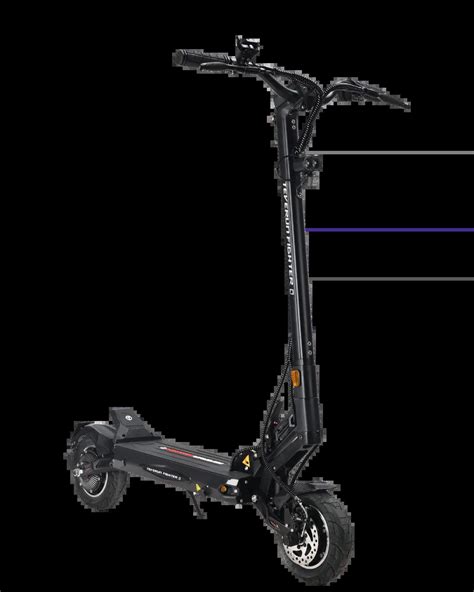

Patinetes Eléctricos Teverun: Estilo, Rendimiento y Seguridad
