Quienes practican ciclismo saben que un cambio Shimano fuera de punto puede transformar un entrenamiento motivador en una experiencia frustrante. Por eso, es crucial entender las causas de estos problemas y cómo solucionarlos.
Antes de cualquier ajuste, reunir las herramientas específicas es clave para lograr un resultado profesional y evitar fallos en plena ruta. Un destornillador plano y una llave Allen de 4 mm son imprescindibles para ajustar correctamente el sistema Shimano, asegurando transiciones suaves en cada competición y entrenamiento.
Índice
- Reunir las herramientas necesarias para el ajuste
- Preparar la bicicleta y cambiar a la marcha menor
- Ajustar el tornillo de tope del desviador
- Reglar el cable de cambio y la tensión
- Verificar el funcionamiento y ajustar detalles
- Error E010 en Motores Shimano E8000
- Posibles Causas de Crujidos en la Bicicleta
- Mantenimiento del Sistema Shadow RD Plus
Resumen Rápido
Aquí tienes un resumen de los puntos clave para el ajuste de tu cambio Shimano:
| Punto Clave | Explicación |
|---|---|
| 1. Reúne herramientas adecuadas | Asegúrate de contar con un destornillador, llave Allen, calibrador de cadena y otros elementos esenciales para el ajuste. |
| 2. Prepara correctamente tu bicicleta | Limpia la transmisión y coloca la cadena en el piñón más pequeño antes de comenzar el ajuste. |
| 3. Ajusta los tornillos de tope | Modifica los tornillos de tope alto y bajo para controlar el movimiento lateral del desviador y evitar problemas. |
| 4. Tensa adecuadamente el cable | Afloja el tornillo del cable, estira con precisión y vuelve a apretar para optimizar la respuesta de cambio. |
| 5. Verifica el funcionamiento final | Prueba los cambios en varias marchas para asegurarte de que no haya ruidos ni tirones durante el pedaleo. |
Paso 1: Reunir las herramientas necesarias para el ajuste
Ajustar los cambios de tu bicicleta Shimano requiere una preparación cuidadosa y el equipo correcto. Reunir las herramientas adecuadas es el primer paso fundamental para garantizar un mantenimiento profesional y preciso de tu sistema de transmisión.
Para un ajuste efectivo, necesitarás recopilar algunas herramientas esenciales que te permitirán trabajar con precisión. Según expertos en mantenimiento de bicicletas, las herramientas básicas incluyen:
- Destornillador de punta plana
- Llave Allen (preferiblemente de 4 mm)
- Calibrador de cadena
- Trapo limpio
- Lubricante específico para cadenas
- Guantes de trabajo
Cada una de estas herramientas juega un papel crucial en el proceso de ajuste. El destornillador y la llave Allen te permitirán manipular los tornillos de la caja de cambios con precisión, mientras que el calibrador de cadena te ayudará a verificar el desgaste y la elongación.
Aquí tienes un resumen de las funciones clave de cada herramienta utilizada durante el ajuste:
| Herramienta | Función principal | Impacto en el mantenimiento |
|---|---|---|
| Destornillador de punta plana | Ajuste de tornillos en el desviador | Precisión en el límite de movimiento |
| Llave Allen 4 mm | Aflojar y apretar tornillos del cambio | Fijación segura del cable y componentes |
| Calibrador de cadena | Medir desgaste y elongación | Prevención de fallos en la transmisión |
| Trapo limpio | Eliminación de suciedad | Mejor funcionamiento y vida útil |
| Lubricante específico para cadenas | Reducir fricción y desgaste | Cambios de marcha más suaves |
| Guantes de trabajo | Proteger manos y mejorar agarre | Seguridad y comodidad |
La preparación adecuada de tus herramientas es tan importante como el ajuste mismo.
Antes de comenzar, asegúrate de tener todas las herramientas a mano y trabajar en un espacio limpio y bien iluminado. Esto te facilitará el proceso y evitará pérdidas de tiempo o inconvenientes durante el mantenimiento.
Consejo profesional: Invierte en herramientas de buena calidad; un pequeño gasto inicial puede ahorrarte problemas y gastos mayores a largo plazo.
Paso 2: Preparar la bicicleta y cambiar a la marcha menor
Preparar tu bicicleta para un ajuste preciso de los cambios Shimano es un proceso crucial que requiere atención y cuidado. En este paso, te guiaré a través de los procedimientos iniciales para configurar correctamente tu bicicleta y asegurar un cambio de marcha suave y eficiente.
Para comenzar, necesitarás colocar tu bicicleta en un soporte de reparación estable que te permita trabajar cómodamente. Si no tienes un soporte, puedes voltear la bicicleta con cuidado, apoyándola sobre el sillín y el manillar, asegurándote de que esté completamente estable.
Los pasos para preparar tu bicicleta incluyen:
- Limpiar la transmisión completamente
- Verificar que la rueda trasera pueda girar libremente
- Posicionar la cadena en el piñón más pequeño del cassette
- Alinear el desviador trasero perfectamente
La preparación meticulosa garantiza un ajuste preciso de los cambios.
Una vez que hayas posicionado la cadena en el piñón más pequeño, deberás pedalear suavemente para asegurarte de que todo se mueve sin restricciones. Este paso te permitirá identificar cualquier problema mecánico antes de comenzar el ajuste fino.
Consejo profesional: Realiza siempre una inspección visual completa de la transmisión antes de comenzar cualquier ajuste, buscando signos de desgaste o componentes dañados.
Paso 3: Ajustar el tornillo de tope del desviador
Ajustar los tornillos de tope del desviador es un procedimiento crucial para garantizar un cambio de marchas suave y preciso en tu bicicleta Shimano. Este proceso te ayudará a controlar el movimiento lateral del desviador y evitar que la cadena se salga de su trayectoria.
Los tornillos de tope del desviador trasero son fundamentales para delimitar el recorrido de la cadena. Existen dos tornillos principales que necesitarás ajustar:
- Tornillo de tope alto (H): Controla el límite superior del desviador
- Tornillo de tope bajo (L): Controla el límite inferior del desviador
Para realizar el ajuste correctamente, deberás seguir un orden específico:
- Comenzar siempre con el tornillo de tope alto (H)
- Asegurarte de que la cadena no se salga del piñón más pequeño
- Ajustar el tornillo de tope bajo (L)
- Verificar que la cadena no se salga del piñón más grande
Recuerda: pequeños ajustes marcan la diferencia en el rendimiento de tu cambio.
Cada vez que realices un ajuste, es fundamental probar el cambio de marcha y verificar que la cadena se mueva suavemente sin riesgo de salirse de los piñones.
Consejo profesional: Utiliza un destornillador de precisión y gira los tornillos de tope milímetro a milímetro, comprobando el funcionamiento después de cada movimiento.
Paso 4: Reglar el cable de cambio y la tensión
Ajustar la tensión del cable de cambio es un paso fundamental para garantizar un rendimiento suave y preciso en tu transmisión de bicicleta Shimano. Este proceso te permitirá optimizar la respuesta de los cambios y prevenir problemas mecánicos durante tu pedaleo.
El ajuste de la tensión del cable requiere precisión y atención a los detalles. Las herramientas principales que necesitarás son:
- Llave Allen para aflojar el tornillo del cable
- Destornillador de precisión
- Alicates de cable (opcional)
- Ajustador de barril
Los pasos para realizar el ajuste son:
- Aflojar el tornillo que sujeta el cable
- Estirar el cable con precisión
- Volver a apretar el tornillo
- Utilizar el ajustador de barril para ajuste fino
La tensión correcta del cable es crucial para un cambio de marchas fluido.
Durante el proceso, deberás pedalear suavemente y verificar que los cambios se realicen sin problemas, realizando pequeños ajustes hasta conseguir una transición perfecta entre piñones.
Consejo profesional: Realiza ajustes milimétricos y comprueba el funcionamiento después de cada modificación para evitar tensiones excesivas que puedan dañar el mecanismo.
Paso 5: Verificar el funcionamiento y ajustar detalles
Después de realizar los ajustes previos, es fundamental realizar una verificación completa del funcionamiento de tu cambio Shimano para garantizar un rendimiento óptimo. Este paso final te permitirá detectar y corregir cualquier pequeño detalle que pueda afectar la suavidad de tus cambios.
A continuación puedes ver cómo cada paso influye en la calidad del ajuste:
| Paso | Objetivo principal | Resultado esperado |
|---|---|---|
| Preparación de herramientas | Disponer de todo lo necesario | Proceso sin interrupciones |
| Preparar la bicicleta | Estabilidad y limpieza | Cambio eficiente y seguro |
| Ajuste del desviador | Limitar recorrido de la cadena | Cambios sin saltos |
| Tensar cable de cambio | Optimizar respuesta del mecanismo | Transiciones precisas |
| Verificar funcionamiento | Detectar detalles y errores | Sistema ajustado a la perfección |
Verificar el sistema de cambios requiere un proceso metódico y atento. Los aspectos principales a examinar son:
- Suavidad del cambio entre diferentes piñones
- Ausencia de ruidos o rozamientos
- Precisión en el desplazamiento de la cadena
- Alineación perfecta del desviador
Los pasos de verificación incluyen:
- Pedalear suavemente en diferentes marchas
- Escuchar posibles ruidos extraños
- Observar el movimiento de la cadena
- Realizar cambios rápidos en ambas direcciones
- Comprobar que no haya saltos ni tirones
La atención a los pequeños detalles marca la diferencia entre un buen y un excelente ajuste.
Si detectas alguna irregularidad, no dudes en repetir los pasos anteriores de ajuste, realizando correcciones milimétricas hasta lograr un funcionamiento perfecto.
Consejo profesional: Realiza una prueba de ruta corta después del ajuste para comprobar el rendimiento real en condiciones de pedaleo.
Optimiza el rendimiento de tus cambios Shimano y únete a la comunidad ciclista. Si te preocupa la precisión en la tensión del cable, el ajuste de los tornillos de tope o la alineación del desviador, no estás solo.
Descubre plataformas pensadas para amantes del ciclismo como tú. Encuentra guías prácticas, noticias actualizadas y un calendario mundial de eventos para seguir perfeccionando tu técnica y disfrutar cada ruta con confianza. No esperes a que un mal ajuste arruine tus recorridos. Aprende, participa y mejora junto a una comunidad activa y apasionada.
AJUSTE DEL CAMBIO SHIMANO ELECTRÓNICO Di2. Los problemas más habituales y cómo solucionarlos
Preguntas Frecuentes
¿Qué herramientas necesito para ajustar el cambio Shimano?
Necesitarás un destornillador de punta plana, una llave Allen de 4 mm, un calibrador de cadena, un trapo limpio, lubricante específico para cadenas y guantes de trabajo. Reúne todas estas herramientas antes de comenzar para facilitar el proceso de ajuste.
¿Cómo preparo mi bicicleta para ajustar el cambio Shimano?
Coloca tu bicicleta en un soporte de reparación estable o, si no tienes uno, voltéala con cuidado apoyándola sobre el sillín y el manillar. Asegúrate de limpiar la transmisión y verificar que la rueda trasera gire libremente antes de proceder con el ajuste.
¿Qué son los tornillos de tope y cómo los ajusto?
Los tornillos de tope controlan el límite del movimiento lateral del desviador. Ajusta primero el tornillo de tope alto (H) para que la cadena no se salga del piñón más pequeño, y luego ajusta el tornillo de tope bajo (L) para que no se salga del piñón más grande.
¿Cómo ajusto la tensión del cable de cambio?
Para ajustar la tensión del cable, afloja el tornillo del cable, estira el cable con precisión y vuelve a apretar el tornillo. Usa el ajustador de barril para realizar ajustes finos y asegúrate de que los cambios se realicen de manera suave después de cada modificación.
¿Cómo verifico que el cambio funciona correctamente después del ajuste?
Pedalea suavemente en diferentes marchas y escucha cualquier ruido extraño. Observa el movimiento de la cadena y comprueba que los cambios se realicen sin tirones ni saltos; si es necesario, repite los pasos de ajuste hasta lograr un resultado óptimo.
¿Qué debo hacer si los cambios siguen sin funcionar bien después del ajuste?
Si los cambios no funcionan correctamente, revisa la tensión del cable y asegúrate de que los tornillos de tope estén ajustados correctamente.
Error E010 en Motores Shimano E8000
Algunos usuarios han reportado el error E010 (Se ha detectado un error del sistema) en su motor Shimano E8000. Este error deja el motor sin asistencia y no desaparece.
La solución oficial de Shimano es cambiar el motor, y si el motor está en garantía, el nuevo motor corre a cargo de Shimano. Sin embargo, aún no se sabe si el error reaparecerá con el tiempo.
Un procedimiento alternativo que algunos han intentado es:
- Utilizar el STUnlocker para cambiar el número de dientes del plato de 34 a 32.
- Aplicar el cambio.
- Volver a cambiar de 32 a 34.
Es importante tener en cuenta que el uso de la app Stunlocker para modificar la configuración del plato puede causar este error. Si esto sucede, se recomienda dejar todo por defecto en la app y verificar si el error persiste.
Posibles Causas de Crujidos en la Bicicleta
Un crujido en la bicicleta puede ser molesto y preocupante. Aquí hay algunas posibles causas y soluciones:
- Tija del sillín: Sacar la tija y engrasarla con grasa de montaje.
- Basculante: Aplicar un poco de aceite en el basculante.
- Bielas: Verificar si el crujido proviene de las bielas al hacer fuerza sobre ellas.
- Tornillos del basculante: Soltar todos los tornillos del basculante y reapretarlos con dinamométrica.
Si el crujido persiste, es recomendable llevar la bicicleta a un taller para una revisión más exhaustiva.

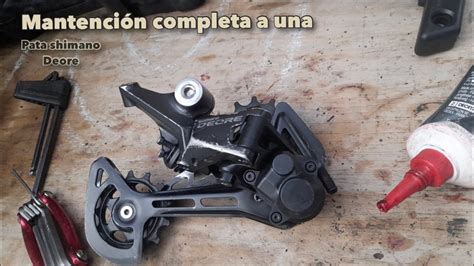

Mantenimiento del Sistema Shadow RD Plus
El sistema Shadow RD Plus en los cambios Shimano ayuda a mantener la tensión de la cadena. Para mantenerlo en buen estado, es importante:
- Limpiar y lubricar regularmente.
- Revisar si hay óxido o corrosión.
En la parte trasera del cambio, hay una tapita de goma que da acceso a un tornillo con el que se ajusta la dureza de este sistema. Para acceder al rodamiento, es necesario quitar la tapita que va con tres tornillos.
Es importante asegurarse de que el sistema funcione correctamente en la posición "off" para evitar problemas en la ruta.
