La caja de cambios es un componente esencial en cualquier moto. Esta nos permite adaptar la velocidad y el par motor a las condiciones de conducción, nos ayuda a optimizar el rendimiento del motor y contribuye a la eficiencia del combustible, entre otras. En este artículo, explicaremos todo lo que debes saber sobre la caja de cambios de una moto y te ayudaremos a despejar tus dudas.

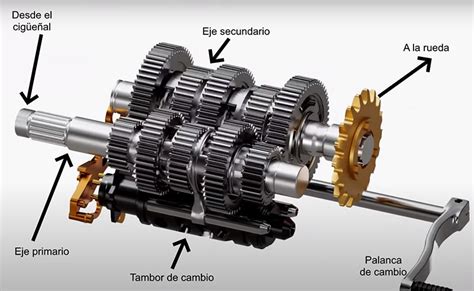

Componentes Básicos de la Caja de Cambios de una Moto
La caja de cambios de una moto es un componente esencial del sistema de transmisión que permite regular la potencia y velocidad del motor. Sus principales componentes básicos son:
- Ejes primario y secundario: El eje primario recibe la potencia del motor y la transmite a los engranajes. El eje secundario, por otro lado, envía la potencia hacia la rueda trasera a través de la transmisión final.
- Engranajes: Son los responsables de variar la relación de transmisión. Cada marcha tiene su propio par de engranajes, que engranan según la selección del conductor.
- Selector de marchas: Mecanismo que permite cambiar de marcha mediante el pedal de cambio.
- Horquillas de cambio: Son piezas móviles que desplazan los engranajes a su posición adecuada en el eje secundario.
- Tambor de selección: Coordina el movimiento de las horquillas para que los engranajes entren en la marcha correcta.
- Piñón de ataque y transmisión final: Conectan la caja de cambios con la rueda trasera mediante cadena, correa o cardán.
Estos componentes trabajan en conjunto para regular la potencia del motor y optimizar la conducción según las necesidades del terreno y la velocidad.
Funcionamiento de la Caja de Cambios de una Moto
Al hablar del funcionamiento, la caja de cambios y sus componentes es necesario entender que cada uno de ellos trabaja en conjunto con el resto para llevar a cabo la función principal. Este sistema nos permite seleccionar la velocidad a la que queremos que se desplace la moto accionando un mecanismo que hace que el conjunto de engranajes se desplace. De esta forma, el motor se conecta con el eje de transmisión con una relación de transmisión adecuada. Esto nos permite que la moto se mueva a diferentes velocidades sin que sea necesario variar la potencia del motor. En concreto, contribuye a lo siguiente:
- Ajusta la velocidad y par de motor: Con la caja de cambios se puede ajustar la velocidad y par de motor, haciendo que este gire más rápido y acelere con más fuerza.
- Optimiza el rendimiento del motor: Elegir una relación de transmisión adecuada optimiza el rendimiento del motor. Por ejemplo, para subir una cuesta y aumentar la velocidad se recomienda utilizar una marcha media-baja que proporcione suficiente potencia y torque sin forzar el motor. Así se aprovecha al máximo el par del motor.
- Eficiencia del combustible: Por otro lado, las relaciones de transmisión más largas en carreteras fuera de ciudad contribuyen a reducir la cantidad de combustible que se consume.
Señales de Fallos en la Caja de Cambios de una Moto
Una de las razones por las que resulta importante conocer cómo es la caja de cambios de una moto es porque de esta forma podremos saber también si está fallando o si presenta daños. Hay varias formas de averiguarlo, te recomendamos que prestes atención a las siguientes señales:
- Ruidos en la caja de cambios: Con el tiempo, los engranajes se desgastan, lo que provoca un ruido metálico al cambiar de marcha. Esto ocurre cuando los dientes de los engranajes han perdido parte de su material, generando fricción. Si el ruido proviene de la caja de cambios, es recomendable acudir a un mecánico para una revisión.
- Dificultad para cambiar de marcha: Si notas que la palanca de cambios requiere más esfuerzo para engranar las marchas puede deberse a un problema en las varillas de cambio. Estas pueden estar desalineadas o desgastadas, lo que impide un cambio fluido.
- Fallos al cambiar de marcha: En motos con alto kilometraje, el cambio de marcha puede fallar o no activarse correctamente. Esto suele ser consecuencia de fugas de aceite, falta de lubricación o desgaste en los componentes internos de la caja.
- Aceite de transmisión en mal estado: El aceite de la caja de cambios debe ser claro o ligeramente rojizo. Si notas que está negro, espeso o tiene un olor a quemado es una señal de contaminación por residuos metálicos, lo que indica un desgaste severo en el sistema.
- La marcha salta o se neutraliza sola: Si una marcha no se mantiene y la palanca “brinca” a punto muerto, el problema puede estar en los anillos sincronizadores, rodamientos o engranajes desgastados. En este caso, una revisión mecánica es imprescindible para evitar mayores daños.
Si al conducir tu moto te has percatado de algunas de estas señales y suelen ocurrir con frecuencia te recomendamos que visites un taller.
¿Es Posible Cambiar la Caja de Cambios de 5 a 6 Velocidades en una Moto?
Sí, es posible cambiar la caja de cambios de 5 a 6 velocidades en una moto, pero es un proceso complejo y costoso que requiere modificaciones importantes en el motor y la transmisión. Hay que considerar, entre otras, la compatibilidad del motor, las adaptaciones de la relación de transmisión, modificaciones de la ECU y homologaciones. En la mayoría de los casos no es recomendable debido al alto costo y la dificultad del proceso.
La caja de cambios de una moto consta del tambor selector, las horquillas de cambio, el eje primario y el eje secundario al que le es transmitido el movimiento a través de los diferentes piñones. Lo primero que debes hacer es abrir el motor y localizar la caja de cambios, que se encuentra dentro de los cárters de la moto. Una vez vacía de líquidos, toca separa las piezas: los ejes primario y secundario con sus respectivos piñones: el piñón torre, el piñón de arranque y los piñones locos.
El orden de montaje y la posición de las piezas que componen la caja es vital para que tu moto funcione, por lo que haz fotografías y marca las los bujes, las estrías, los seguros y las arandelas con sus distintos grosores para no equivocarte, ya que un error puede provocar la avería de la moto. Una vez realizado todo el montaje, cierra el motor y comprueba con la moto apagada que las marchas entran correctamente.
Quickshifter: Cambios Rápidos y Eficientes
¿Qué es el Quickshifter? ¿Lo puedo instalar en mi moto? | + velocidad?
Un quickshifter es, literalmente, un “cambiador rápido”. Es decir, un mecanismo que nos ayuda a cambiar para que el proceso de pasar de una marcha a otra se realice de una manera más rápida y efectiva que cuando lo hacemos por nosotros mismos. Los quickshifter nacieron en la competición, donde cada segundo cuenta. El tiempo que empleamos en cambiar es tiempo en el que la potencia no llega a la rueda trasera, y eso en competición, por poco que sea, puede ser crucial. Pero como tantos avances mecánicos y electrónicos, de la competición fue pasando a las motos de serie.
Los quickshifter o cambios rápidos se inventaron para eso, para ahorrar tiempo cuando cambiamos de marcha. Gracias a estos sistemas podemos cambiar de marcha sin necesidad de accionar nosotros manualmente la maneta del embrague. Es decir, usamos la palanca de cambio como siempre, pero sin mover las manos. El asistente se encarga de todo lo demás y eso es tiempo que ganamos. Es decir, el proceso de:
- Corto gas;
- Cojo el embrague;
- Cambio de marcha;
- Suelto el embrague;
- Vuelvo a acelerar.
Con quickshifter se resume en:
- Cambio de marcha.
Y fin. De cinco pasos hemos pasado a uno.
Tipos de Quickshifter
De hecho, deberíamos hablar de dos tipos de quickshifer, los unidireccionales y los bidireccionales. Es decir, los que solo funcionan para subir de marcha y los que funcionan tanto para subir como para bajar. Primero llegaron los que solo nos dejaban subir de marcha, haciéndonos coger el embrague para bajar como siempre. Estos cambios rápidos funcionan mejor cuando llevamos el motor alto de vueltas, al menos en su zona media, pues a bajas revoluciones puede ser más brusca y tosca su respuesta.
Para cambiar de marcha sin tocar el embrague necesitamos conseguir un efecto similar pero de otro modo, es decir, impedir que la potencia del motor llegue a la caja de cambios mientras cambiamos de marcha. Si un embrague lo que hace es desacoplar el movimiento del motor con la transmisión, lo que hace un quickshifter al subir de marcha es, directamente, detener momentáneamente la potencia del motor.
¿Y cómo se hace eso? Si no hay chispa no hay explosión y por tanto no hay generación de potencia. Y lo mismo si tampoco hay gasolina. Por tanto, un sensor ubicado en la palanca de cambios nota la presión en cuanto vamos a cambiar de marcha, éste manda la información a una CPU que procesa el dato y da la orden de cortar la ignición del motor en un breve instante.
Eso para subir de marcha, pero cuando queremos bajar de marcha el proceso es un poco diferente. En inglés los cambios que también gestionan el descenso de marcha son llamados “autoblippers”, y te vamos a explicar por qué. En un cambio descendente no es necesario que las revoluciones del motor disminuyan, en realidad deben aumentar. En lugar de cortar la potencia del motor por un momento como en un cambio descendente, el sistema lo que hace es aumentar la velocidad del motor. Es decir, como si diéramos golpes de gas para suavizar la reducción, lo que en inglés se conoce como “throttle blipping”. De esta manera se ayuda a igualar las velocidades de la transmisión y las placas del embrague.
Este proceso, teniendo en cuenta los niveles de mecánica y electrónica que traen de serie las motos actuales, no supone mucha dificultad. Un quickshifter no es un cambio automático.
Un quickshifter funciona mejor si no interferimos en él. Es decir, en el cambio ascendente es mejor mantener abierto el acelerador y en el cambio descendente cerrado.
Consideraciones Adicionales y Experiencias de Usuarios
Algunos motoristas han compartido sus experiencias y consejos sobre la reparación y el cambio de la caja de cambios. Aquí hay algunos puntos clave:
- Diagnóstico Profesional: Ante problemas en la transmisión, es crucial obtener un diagnóstico preciso de un mecánico cualificado.
- Kit de Reparación Jims: Una opción común es instalar un kit de reparación de la marca Jims, que incluye rodamientos, juntas, cojinetes y retenes.
- Reconstrucción DIY: Algunos usuarios optan por reconstruir la caja de cambios ellos mismos, considerándola como un "puzle mecánico".
- Problemas de Embrague: Los síntomas como dificultad para encontrar el punto muerto o rascadas en reducciones pueden estar relacionados con problemas de embrague. En estos casos, se recomienda revisar y, si es necesario, cambiar los discos de embrague.
- Mantenimiento Adecuado: El mantenimiento regular de la transmisión es fundamental para prevenir el desgaste y asegurar un funcionamiento óptimo.
En resumen, aunque es posible cambiar la caja de cambios de 5 a 6 velocidades, es esencial evaluar cuidadosamente los costos, la complejidad y las alternativas disponibles antes de tomar una decisión.
