Descubre el Cableado de la Aprilia Sonic: Esquema Completo y Guía Paso a Paso Imprescindible

La Aprilia Sonic, producida entre 1998 y 2008, sigue siendo un popular scooter de 50cc conocido por su diseño deportivo y manejo ágil, impulsado por el fiable motor Minarelli. Para mantener tu Sonic funcionando al máximo rendimiento, es fundamental utilizar piezas genuinas para el mantenimiento y las reparaciones. A continuación, exploraremos en detalle el cableado de este scooter, ofreciendo esquemas y guías para solucionar problemas comunes.

En Motos Manu, creemos que el conocimiento es poder, especialmente cuando se trata del corazón eléctrico de tu motocicleta: el relé de arranque. Esta pieza clave, aunque pequeña, despierta tu moto a la vida y garantiza que cada salida sea tan emocionante como la primera. Piénsalo como el guardián de tu aventura en dos ruedas; un interruptor eléctrico que gestiona una gran corriente para arrancar el motor con un pequeño impulso. Un relé defectuoso no solo te deja varado, sino que también puede causar daños a largo plazo en el sistema eléctrico de tu moto.

Esquema de Cableado del Encendido MVT Premium

El encendido MVT Premium para Minarelli horizontal a partir del 2003 realmente es uno de los encendidos más inovadores. Se trata de un rotor interior que trae luz auténtica. Así este encendido es suficientemente potente para alimentar todo el sistema eléctrico de la moto. El rotor MVT premium sirve perfectamente para sustituir el encendido de serie. El montaje es bastante sencillo. Incorpora un CDI deslimitado.

Un detalle logrado es la opción de limitar los rotores MVT Premium - en cada rotor ""sobra"" un cable azul. Cuando se conecta este cable a masa, el rotor corta en 6.500 RPM, así que con la limitación encendida la moto no pasa de 45 km/h. Por eso el rotor MVT Premium no sólo es el rotor con luz más potente, sin no también es ideal para pasar revisiones en los cuales la moto no suele pasar por 50 km/h.

Cableado del CDI

Naranja: Bobina de altas
Rojo/Negro: Stator con rojo/negro
Blanco/Negro: Interruptor Paro/Stop
Negro: Masa chasís

Cableado del Stator

Verde/Amarillo: Masa chasís
Rojo/Negro: CDI con rojo/negro
Amarillo: Luces
Blanco: Carga de batería/regulador

El cable marrón tiene que recibir positivo de puente con CDI original o directo de una batería de 12V. Estos rotores siempre van calados al PMS.

Aplicaciones:

Aprilia SR 50c.c. LC (desde 94 hasta 97) - Minarelli
Aprilia SR 50 Netscaper - Minarelli horiz
Aprilia SR 50 Stealth - Minarelli horizontal
Aprilia Gulliver 50c.c. AC
Aprilia SR 50 Racing (antes del '2000) - Minarelli horiz
Aprilia SR 50c.c. WWW LC(desde '2000) - Minarelli horiz.
Aprilia Gulliver 50c.c. LC
Aprilia Rally 50c.c. AC
Aprilia Rally 50c.c. LC
Aprilia Sonic 50c.c. AC
Aprilia Sonic 50c.c. LC
Aprilia SR 50 WWW - Minarelli horizontal
Aprilia Area 51 LC - 50c.c.
Aprilia Scarabeo 50c.c. AC (antes del '98)
Aprilia Scarabeo 50c.c. AC (a partir del '98)
Benelli Naked 50c.c. AC (desde 2003) - Motor Minarelli
Benelli 491 50c.c RR Replica LC (< 2003) - Motor Minarelli
Benelli 491 50c.c. RR LC (< 2003) - Motor Minarelli
Benelli K2 50c.c. AC (aire) - Minarelli horiz.
Benelli K2 50c.c. LC (agua) - Minarelli horiz.
Beta ARK 50c.c. LC (Minarelli horizontal)
Beta Eikon 50c.c. LC - Minarelli horizontal
Beta Chrono 50c.c. AC - Minarelli horiz.
Beta Quadra 50c.c. AC - Minarelli horizontal
Beta ARK 50c.c. AC (Minarelli horizontal)
Beta Tempo 50c.c. AC
CPI Popcorn 50c.c. AC (> 2003/Bulón 12mm) - Min. horiz
CPI Hussar 50c.c. AC (antes del 03) - Minarelli horiz.
CPI Popcorn 50c.c. AC (< 2003/Bulón 10mm) - Min. horiz
CPI GTR 50c.c. LC - Minarelli horiz.
CPI Hussar 50c.c. AC(> 2003 / Bulón 12mm) - Min.horiz
CPI Oliver 50c.c. AC (> 2003/Bulón 12mm) - Min.horiz
CPI Oliver 50c.c. AC (< 2003 / Bulón 10mm) - Min.horiz
Italjet Dragster 50c.c. LC
Italjet Formula 50c.c. LC (agua)
Keeway Focus 50
Keeway RY8 50
Keeway Hurricane 50
Keeway RX8 50
Keeway Flash 50
Keeway F-ACT 50
Keeway Matrix 50
Kreidler Flory 50c.c. AC
Kreidler Florett 50c.c. AC
Malaguti F12 Phantom 50cc AC (a partir del 2004)
Malaguti F10 Wap 50c.c. AC (a partir del 2004)
Malaguti Yesterday 50c.c. AC
Malaguti Centro 50c.c. AC
Malaguti F15 Firefox 50c.c. LC (agua) (a partir del 2004)
Malaguti F15 Firefox 50c.c. AC (aire) a partir del 2004)
Malaguti F10 Jet Line 50c.c. AC (antes del '99)
Malaguti F12 Phantom 50c.c. LC (agua)
Malaguti F12 Phantom 50c.c. LC (a partir del 2004)
Malaguti F12 Phantom 50c.c. AC (aire)
Malaguti F15 Firefox 50c.c. LC
Malaguti F10 CAT 50c.c. (a partir del '99)
Malaguti Ciak 50c.c. AC
MBK Nitro 50 CAT (a partir del 2003)
MBK Fizz 50c.c. LC
MBK Flipper 50c.c. AC
MBK Equalis 50c.c. AC
MBK Mach G 50c.c. LC (antes del 2003)
MBK Ovetto 50c.c. AC
MBK Evolis 50c.c. AC
MBK Forte 50c.c. LC
MBK Mach G 50c.c. AC
MBK Mach G 50c.c. CAT LC (a partir del 2003)
MBK Nitro 50c.c. LC CAT (a partir del 2003)
Yamaha Aerox 50c.c. LC CAT (a partir del' 2003)
Yamaha Aerox Naked 50c.c. LC CAT (a partir del 2003)
Yamaha Jog R 50c.c. AC
Yamaha Jog RR 50c.c. LC
Yamaha Aerox 50c.c. (a partir del 2013)
Yamaha Zest YE 50c.c. AC
Yamaha Neo's 50c.c. AC
Yamaha Why 50c.c. AC
Yamaha Breeze 50c.c. (AC)
Yamaha Jog 50c.c. AC
Yamaha Axis 50 AC (aire)
Yamaha Zuma 50c.c. AC
Yamaha Zuma II 50c.c. AC

Problemas Comunes con el Relé de Arranque

¿Problemas para arrancar? ¿Un clic sin acción? Podría ser un relé de arranque defectuoso.

Uno de los indicadores más evidentes de problemas con el relé de arranque es cuando el motor presenta dificultades para arrancar. Este problema puede manifestarse de diferentes maneras: desde un arranque del motor notablemente más lento de lo habitual hasta la incapacidad total de poner en marcha la motocicleta.
Otro signo revelador de un posible fallo en el relé de arranque son los ruidos anómalos que se pueden escuchar al intentar arrancar la moto. Estos sonidos pueden variar desde chasquidos hasta zumbidos, y generalmente ocurren cuando se acciona el botón de arranque. El sonido de chasquido suele indicar que el relé está intentando activar el motor de arranque, pero falla en el proceso, posiblemente debido a contactos internos dañados o desgastados.
Finalmente, cualquier irregularidad en la funcionalidad del botón de arranque puede ser un indicio de problemas con el relé de arranque. Esto puede manifestarse de varias formas, como un botón que se siente más flojo de lo normal o que directamente deja de responder al intentar arrancar la motocicleta.

Es importante tener en cuenta que estos problemas no solo son inconvenientes, sino que también pueden ser indicativos de fallas subyacentes más serias que requieren atención inmediata. La detección temprana y la reparación de un relé de arranque defectuoso pueden evitar daños más extensos al sistema eléctrico de la moto y asegurar su correcto funcionamiento.

Solución fácil si falla el relé de arranque de tu motocicleta

Solución de Problemas y Mantenimiento

Cuando se enfrenta a problemas con el relé de arranque de su motocicleta, es crucial actuar con rapidez para evitar daños adicionales o fallos en el sistema de arranque.

El primer paso es verificar meticulosamente las conexiones eléctricas relacionadas con el relé de arranque. Con el tiempo, estas conexiones pueden acumular suciedad, grasa, o incluso corroerse, lo que interfiere con el flujo eficiente de la electricidad. Utilice un cepillo de alambre o un limpiador de contactos eléctricos para limpiar cuidadosamente los terminales y asegurarse de que estén firmes y asegurados.
La aplicación de un lubricante dieléctrico en los contactos del relé de arranque puede mejorar significativamente su rendimiento y prolongar su vida útil. Este tipo de lubricante está diseñado específicamente para proteger y mejorar las conexiones eléctricas, evitando la acumulación de humedad y reduciendo la resistencia eléctrica.
Si, después de realizar las acciones anteriores, el relé de arranque sigue sin funcionar correctamente, puede ser necesario reemplazarlo. Es vital seleccionar un relé de arranque que sea completamente compatible con el modelo de su motocicleta. Un relé incorrecto puede causar problemas de compatibilidad y fallos en el sistema de arranque.

Si no se siente cómodo realizando estos pasos por su cuenta, no dude en buscar la ayuda de un técnico profesional. Al seguir estos pasos y consejos, puede asegurarse de que el relé de arranque de su motocicleta y, por extensión, el sistema de arranque funcione de manera eficiente y fiable.

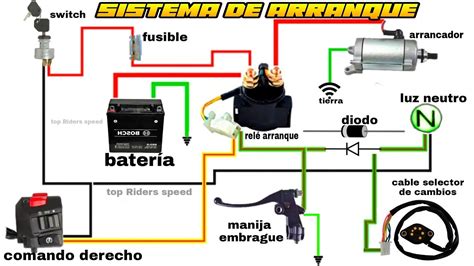

Instalación del Relé de Arranque: Guía Paso a Paso

¿Quién dijo que necesitas ser un experto para cuidar de tu moto? Nuestra guía paso a paso te empodera para conectar el relé de arranque con confianza, asegurando que tu compañera de ruta esté siempre lista para el próximo viaje.

Antes de comenzar, asegúrate de tener todas las herramientas necesarias a mano, incluyendo un juego de llaves, un destornillador, alicates, y el relé de arranque nuevo.
Por razones de seguridad, el primer paso consiste en desconectar la batería de la moto.
El relé de arranque se encuentra generalmente cerca de la batería o del compartimento del motor. Una vez localizado, usa las herramientas adecuadas para desconectar los cables eléctricos conectados a él, prestando especial atención a la configuración de los cables para facilitar la conexión del nuevo relé.
Con el relé antiguo fuera, es momento de instalar el nuevo. Coloca el relé de arranque nuevo en la posición correcta y asegúralo firmemente.
Reconecta los cables eléctricos siguiendo el esquema anterior o las instrucciones proporcionadas con el relé nuevo.
Una vez instalado el nuevo relé, revisa todas las conexiones para asegurarte de que estén firmes y correctamente colocadas.
Reconnecta la batería, comenzando por el terminal positivo (+) y luego el negativo (-).
Finalmente, realiza una prueba de arranque para verificar el correcto funcionamiento del nuevo relé de arranque. Si la moto arranca sin problemas, felicidades, has completado exitosamente la instalación.

Al seguir estos pasos detalladamente, no solo garantizarás la correcta instalación del relé de arranque en tu motocicleta, sino que también contribuirás a la seguridad y fiabilidad del sistema de encendido, asegurando muchas más aventuras emocionantes en tu moto.

Piezas Genuinas y Diagramas Técnicos

Para mantener tu Aprilia Sonic funcionando al máximo rendimiento, es fundamental utilizar piezas genuinas para el mantenimiento y las reparaciones. Nuestros dibujos técnicos oficiales facilitan la búsqueda de la pieza correcta. Esta vista explosionada muestra cada componente en detalle, desde el motor hasta la carrocería. Simplemente haz clic en una sección del diagrama de piezas para ver una lista de los recambios OEM correspondientes.

Desgaste del Variador y la Correa de Transmisión: Los rodillos, deslizadores y la correa de transmisión son cruciales para el rendimiento y son elementos de desgaste comunes.

Mantener tu Aprilia Sonic con piezas genuinas OEM asegura que funcione como salió de fábrica, preservando su rendimiento y fiabilidad. Navega por los diagramas para encontrar lo que necesitas y haz tu pedido con confianza.

¿Necesitas ayuda para encontrar la pieza correcta? Nuestro equipo en GHMparts estará encantado de ayudarte.
