La compatibilidad entre componentes de bicicleta de diferentes marcas, como Shimano y Sram, es un tema que a menudo genera confusión. Este artículo busca aclarar las dudas sobre la compatibilidad de bielas, transmisiones y otros componentes, proporcionando información técnica y ejemplos prácticos.
Existe la idea generalizada de que "el shifter es el que manda" y que cualquier pata de cambio funcionará con cualquier manilla de cambio, siempre y cuando manilla y piñón sean de las mismas velocidades. Esto era cierto hasta la aparición de las 10 velocidades en Shimano de MTB, con la aparición de la tecnología Dyna-sys.
Para entender la compatibilidad, es crucial comprender el concepto de relación de tiro. La relación de tiro se define como la cantidad de movimiento lateral de la pata de cambio por cada milímetro de movimiento de cable. Un ejemplo sencillo sería una relación de tiro de 1, lo cual implica que la pata se moverá 1 mm por cada 1 mm de movimiento de cable por parte de la manilla.
Relaciones de Tiro: Shimano, Sram y Campagnolo
A continuación, se presenta una tabla con información sobre las relaciones de tiro para Shimano y Sram.
Si eres bueno con las matemáticas podrás deducir y calcular qué pasará si mezclas transmisión de 9v y pata de cambio de 10v. Como la relación de tiro de 10v Dyna-sys es de 1,2 y la de 9v es 1,7; la pata se moverá 1,2 mm por cada 1 mm de cable movido en vez de los 1,7 mm necesarios para las 9 velocidades, quedando una sincronización horrible.
¿Cuánto Cable Tira la Manilla de Cambio?
Para saber cuánto cable tira la manilla de cambio, sólo basta con la relación de tiro que ya mencionamos y la distancia entre cada corona del piñón, de centro a centro. Para ello puedes medir tu piñón o bien buscar en la literatura por internet, en donde hay muchos nerds como yo que ya hicieron ese trabajo.
Manteniendo el ejemplo de la transmisión de 9v, la distancia entre cada corona del piñón es de 4,25 mm según literatura. Como para poner piñones grandes casi siempre debes ir por una pata de montaña que aguantan más dientes, se necesita saber qué funciona con manillas de ruta.
Compatibilidad Específica: Manillas y Patas de Cambio

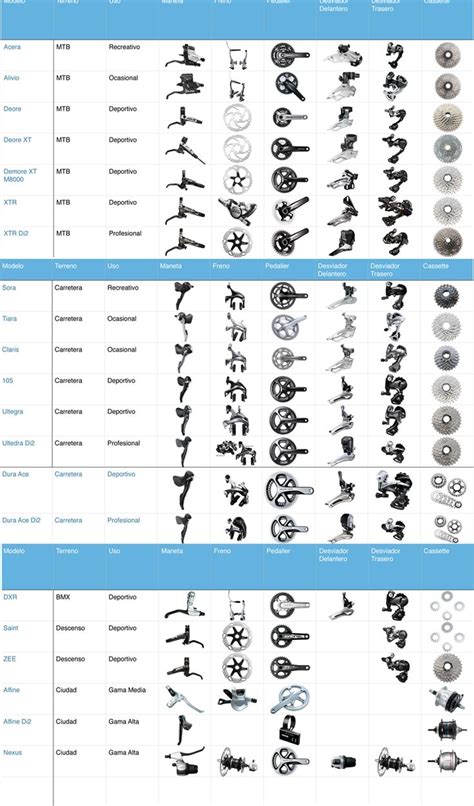

Debido a toda esta información dando vueltas por internet, junto a las combinaciones que nosotros mismos hemos probado, realizamos una tabla mostrando qué combinaciones se pueden hacer para manillas de ruta/mtb y patas de cambio de ruta/mtb para las marcas más importantes hoy en día: Shimano y Sram.
Con esta tabla se puede ver también de que la transmisión Tiagra 4700 y GRX400 de 10v son unos casos especiales: Tienen una relación de tiro de sus hermanas mayores de 11v de ruta, pero tienen sólo 10v, por lo que son incompatibles con todas las demás transmisiones de 10v.
Juego de Bielas Shimano FC-M8000-B1 Deore XT
Para ilustrar un componente específico, examinemos el Juego de Bielas Shimano FC-M8000-B1 Deore XT.
Este juego de bielas ofrece un rendimiento potente y dinámico que establece un nuevo punto de referencia para la excelencia en la bicicleta de montaña. Incorpora un cambio de 11 velocidades. La biela se puede combinar con el plato SM-CRM80. Es compatible con cuadros O.L.D.
Tecnología HOLLOWTECH II
La tecnología HOLLOWTECH II es un aspecto crucial de este juego de bielas. Esta tecnología implica un brazo de biela hueco ultraligero creado por SHIMANO, con la propia tecnología de forja de la empresa que también permite mantener la rigidez. El añadido de la tecnología HOLLOWTECH II integra el eje pedalier con el brazo de biela derecho para lograr una mayor rigidez y ahorrar peso, obteniendo así un alto equilibrio dimensional.
El eje y los rodamientos tienen un diámetro de 24 mm. ¿Por qué se han elegido el eje y rodamientos de 24 mm para el juego de bielas HOLLOWTECH II? El diámetro del eje pedalier y los rodamientos fue de la máxima importancia para el desarrollo porque el área del eje pedalier está unida a elementos clave como la rigidez, resistencia, peso y rendimiento de giro.
