En el mundo de las motocicletas, la tecnología avanza a pasos agigantados, incorporando elementos que mejoran la seguridad, la eficiencia y la experiencia de conducción. Uno de estos componentes esenciales es el acelerómetro, un dispositivo que, junto con otros sistemas, contribuye a la estabilidad y el control de la moto.
El Acelerador Electrónico en Motocicletas
El acelerador electrónico ha revolucionado la forma en que interactuamos con nuestras motos. A diferencia de los sistemas antiguos que utilizaban un cable, el acelerador electrónico se basa en señales eléctricas para controlar la inyección de combustible y la respuesta del motor.
Rafael Soriano, asesor técnico del RACE, explica que el acelerador electrónico es un pedal pisado por el conductor que, en lugar de accionar un cable que llega hasta el motor, activa una resistencia variable o potenciómetro que emite una señal eléctrica. Esta resistencia, que deja pasar mayor o menor corriente eléctrica en función de la posición del pedal del acelerador electrónico, manda los datos a la centralita para que inyecte la cantidad oportuna de combustible dentro de la cámara de combustión para que se produzca la mezcla más eficiente con el aire.
Con el acelerador electrónico todo esto ha mejorado: la aceleración es más fiable y segura, la respuesta es más rápida y precisa, y la conducción ahora puede ser más suave y progresiva. Gracias a que la centralita controla con gran precisión la inyección de combustible en el motor, también se han reducido los gases contaminantes emitidos a la atmósfera.
El acelerador electrónico actúa de igual manera tanto para un coche diésel (la centralita gestiona la inyección) como para uno de gasolina (la ECU controla la mariposa de admisión).
Ventajas del Acelerador Electrónico
- Mayor seguridad y fiabilidad: La respuesta del motor es más predecible y controlable.
- Respuesta más rápida y precisa: La aceleración es instantánea y se adapta a las necesidades del conductor.
- Conducción más suave y progresiva: Permite una mejor modulación de la potencia.
- Reducción de emisiones contaminantes: La centralita optimiza la inyección de combustible para una combustión más eficiente.
Aunque el acelerador electrónico es una solución más fiable y eficiente que el acelerador por cable, su avería resulta más costosa porque hay que cambiar el pedal completo (pedal + módulo de conexión) en caso de error.
El Acelerador Eléctrico en Motocicletas Eléctricas
Si eres propietario de una motocicleta eléctrica, el acelerador eléctrico es un componente crucial para la interacción entre el piloto y la máquina. Es tu conexión directa con la potencia del motor, y cuando falla, la frustración puede ser inmediata.
El acelerador eléctrico de motocicleta es mucho más que un simple puño que giras. Se trata de un aparato electrónico avanzado que convierte el movimiento de la mano en una señal eléctrica exacta, la cual es interpretada por el controlador (ECU) de la motocicleta para ajustar la potencia que se le brinda al motor.
Sensor Hall: El Corazón del Acelerador Eléctrico
En el corazón de la mayoría de los aceleradores eléctricos se encuentra un sensor Hall. Este sensor detecta la posición del puño giratorio mediante un campo magnético. A medida que giras el puño, un imán dentro del acelerador se mueve en relación con el sensor Hall, generando un voltaje variable. Este voltaje es la señal eléctrica que se envía al controlador de la moto.
El sensor Hall es un componente pequeño pero fundamental. Su principio de funcionamiento se basa en el efecto Hall, donde un voltaje se genera a través de un conductor cuando se le aplica un campo magnético perpendicular a la dirección de la corriente. En el acelerador, el movimiento del imán altera la intensidad del campo magnético que incide sobre el sensor, lo que produce una variación en el voltaje de salida.
El concepto de acelerador electrónico moto o «ride-by-wire» se refiere a la eliminación de la conexión mecánica directa entre el puño del acelerador y el motor. En su lugar, todo se gestiona electrónicamente.
En resumen, el acelerador eléctrico es un componente clave que transforma tu intención de acelerar en una señal digital precisa, permitiendo al controlador gestionar la potencia de forma inteligente y eficiente.
Tipos de Aceleradores Eléctricos para Moto
Aunque el principio de funcionamiento basado en el sensor Hall es común, existen diferentes configuraciones y diseños de acelerador eléctrico de motocicleta que influyen en la ergonomía y la sensación de uso.
- Puño de Gas de Giro Completo: Este es el tipo más común y se asemeja al acelerador de una motocicleta de combustión interna. El puño se gira para aumentar o disminuir la potencia.
- Medio Puño de Giro: Solo la mitad exterior de la empuñadura gira, mientras que la parte interior permanece fija.

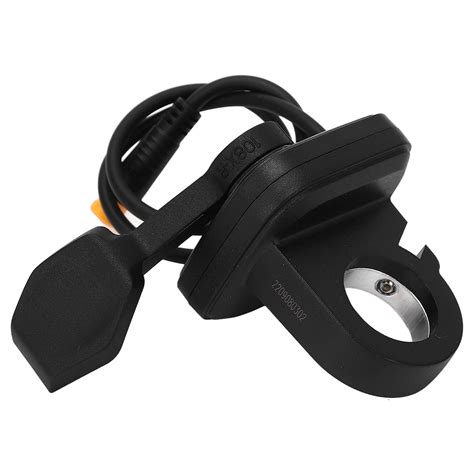

- Acelerador de Pulgar: Comúnmente encontrado en scooters eléctricos y algunas bicicletas eléctricas, se acciona presionando una pequeña palanca con el pulgar.
- Acelerador de Gatillo: Similar al acelerador de pulgar, se acciona con el dedo índice o medio, como un gatillo. También es frecuente en scooters y patinetes eléctricos.
- Aceleradores con Pantalla Integrada: Algunos aceleradores eléctricos vienen integrados con pantallas LED o LCD que muestran información como el nivel de batería, la velocidad o el modo de asistencia.
Problemas Comunes del Acelerador Eléctrico y Soluciones
El acelerador eléctrico de motocicleta es un componente robusto, pero como cualquier parte de un vehículo, puede experimentar fallos. Cuando tu moto eléctrica no acelera como debería, o se comporta de forma errática, el acelerador es uno de los primeros lugares donde debes buscar. Conocer los problemas más comunes te ayudará a diagnosticar la situación y encontrar una solución.
Una pregunta frecuente es: ¿Por qué mi moto eléctrica no acelera?
Problemas Frecuentes
- Falta Total de Respuesta: Giras el puño y no pasa nada. La moto no acelera en absoluto.
- Causas Posibles:
- Conexiones Sueltas o Corroídas.
- Sensor Hall Dañado.
- Fallo en el Controlador (ECU).
- Fallo en el Interruptor de Freno.
- Causas Posibles:
- Aceleración a Tirones o Intermitente: La moto acelera a tirones, la potencia no es constante o se corta de repente.
- Aceleración Involuntaria: La moto acelera sin que gires el puño, o se queda acelerada después de soltarlo.
Diagnóstico y Soluciones
Cuando te enfrentas a problemas con el acelerador eléctrico de motocicleta, un diagnóstico sistemático es clave para identificar la causa raíz y aplicar la solución correcta. No te precipites a reemplazar piezas sin antes verificar.
- Inspección Visual del Cableado: Revisa cuidadosamente todo el cableado que sale del acelerador y se dirige al controlador. Busca signos de cortes, pellizcos, corrosión en los conectores o cables sueltos.
- Revisión del Mecanismo del Puño: Gira el puño del acelerador y observa si se mueve libremente y retorna a su posición de reposo sin problemas.
- Verificación de los Interruptores de Freno: Verifica que los interruptores de las manetas de freno no estén atascados.
- Prueba del Sensor Hall con Multímetro:
Una pregunta frecuente es: ¿Cómo probar el sensor Hall del acelerador de una moto eléctrica? Para esto, necesitarás un multímetro.
- Conecta la punta roja del multímetro al cable rojo (+5V).
- Luego, conecta la punta roja del multímetro al cable de señal (verde/azul/blanco).
- Gira lentamente el puño del acelerador hasta el fondo.
- El voltaje debería aumentar de forma suave y lineal hasta un valor más alto (por ejemplo, entre 3.5V y 4.2V).
- Descartar Problemas del Controlador o Motor: Si el acelerador parece funcionar correctamente según la prueba del multímetro, el problema podría estar en el controlador o en el motor.
Soluciones Comunes
- Conexiones Sueltas: Limpia los conectores con un limpiador de contactos eléctricos y asegúralos firmemente.
- Puño Atascado: Desmonta el puño y límpialo a fondo. Aplica un lubricante seco (como teflón en spray) si es necesario.
- Sensor Hall Defectuoso: Si la prueba del multímetro indica un sensor Hall defectuoso, la solución más común es reemplazar el conjunto del acelerador completo.
- Cableado Dañado: Si los cables están cortados o muy dañados, es necesario repararlos o reemplazarlos.
- Interruptor de Freno Atascado: Limpia y lubrica el interruptor.
Recuerda que, si no te sientes cómodo realizando estas pruebas o reparaciones, es mejor acudir a un técnico especializado en vehículos eléctricos.
Cómo comprobar correcto funcionamiento del acelerador
El Efecto Giroscópico en Motos
¿Alguna vez te has preguntado cómo tu moto puede mantenerse recta sin ningún problema, incluso cuando circulas por una carretera con una gran inclinación? Es una pregunta que quizá nunca hayas valorado, pero que en el momento en que te viene a la cabeza, no puedes dejar de darle vueltas.
Esto se debe al efecto giroscópico de la propia moto, y en este post te vamos a contar todo lo que debes saber al respecto.
¿Qué es el Efecto Giroscópico?
Cuando hablamos del efecto giroscópico de una moto, nos estamos refiriendo al efecto que le ofrece la capacidad a la propia motocicleta de mantenerse recta y equilibrada.
Un efecto que aparece a partir de que alcancemos una velocidad igual o superior a 30 kilómetros por hora, ya que al circular a menos velocidad, es el conductor el que se encarga de llevar la moto recta a través de sus propios mantenimientos.
A modo resumen, podríamos decir que el efecto giroscópico de las motos es el que hace que las ruedas, conservando su ángulo de inclinación, sean las encargadas de evitar que una moto pueda caer al suelo, a pesar de que exista un gran nivel de inclinación.
Únicamente se da en las motos, que es el único vehículo que utiliza su propio motor como elemento activo dentro de su dinámica de movimiento. Aparece cuando se produce movimiento sobre tres cuerpos: las dos ruedas y el cigüeñal.
Importancia del Cigüeñal
El cigüeñal de la moto es, junto a las ruedas, el elemento más importante a la hora de conseguir que la moto se mantenga recta, consiguiendo hacer que el movimiento rectilíneo del motor, se convierta en un movimiento circular, mediante un sistema de bielas.
El propio cigüeñal cuenta con un eje que se encarga de mantener un cuerpo giratorio, lo que aporta estabilidad y seguridad, evitando que se produzcan caídas a grandes velocidades, y facilitando la conducción de la moto.
Usos del Efecto Giroscópico
Ahora que ya tienes más o menos claro qué es el efecto giroscopio, seguro que te resulta mucho más fácil entender cómo las peonzas pueden girar durante un largo rato sin llegar a caerse. Efectivamente, se debe a este efecto.
Pero no sólo en las peonzas aparece el efecto giroscópico, sino también en tu propio teléfono móvil, - en combinación con el acelerómetro -, siendo el encargado de permitir que puedan funcionar aquellos programas que monitorizan la actividad deportiva o los pasos que damos al día, así como el GPS del teléfono, o los videojuegos de móvil que necesitan detectar el movimiento del teléfono.
Sistemas de Control de Estabilidad (MSC)
Actualmente cualquier automóvil de última generación está dotado de un gran número de sistemas de seguridad y de ayuda a la conducción, como un sistema antibloqueo de frenos (ABS), control de tracción (TCS) o control de estabilidad (ESP), entre otros.
Los alemanes de Bosch -que ya comercializaron el control de tracción en 1986-, con la colaboración de KTM, crearon en 2014 una nueva variante de sistema de control de estabilidad aplicado a la moto al que han bautizado MSC - Motorcycle Stability Control-.
Desde entonces este sistema ha sido adoptado por otras marcas -bautizado con diferentes denominaciones, el mismo lobo con diferente piel- y podemos verlo aplicado en la última Ducati Multistrada 1200, la BMW S 1000 RR, la KTM Super Duke GT, la Yamaha R1, la Kawasaki ZX-10R 2016 o la Ducati Panigale 1299.
El MSC ayuda al motorista a corregir el deslizamiento lateral de las ruedas cuando circula con la moto inclinada, evitando una caída casi segura si se trata, sobre todo, de la rueda delantera. Este sistema no sustituye al ABS ni al control de tracción, sino que trabaja en conjunto con estos dos al ofrecer ayuda al conductor en situaciones críticas de pérdida de control de la moto.
El MSC ha sido desarrollado a partir del sistema electrónico de control de frenada (e-CBS) de Bosch. El e-CBS se encarga de optimizar la presión que se genera en las bombas de freno al accionar la maneta o el pedal, independientemente de cuál de ellos accione el motorista.
Componentes del MSC
- Centralita electrónica: Controla los sistemas de frenado y aceleración.
- Sensores de velocidad de rueda: Miden la velocidad de cada rueda.
- Giroscopio y acelerómetro: Miden la inclinación lateral, vertical y la inercia de la moto.
Funciones del MSC
- Control de frenada ABS en curva: Reduce el riesgo de accidente en frenada en curva.
- Control de tracción: Regula el par motor para evitar la pérdida de tracción.
- Anticaballito y antilevantamiento de rueda trasera: Evita las levantadas de rueda al acelerar o frenar.
- Detector de caídas: Activa medidas de seguridad en caso de caída.
- Regulación de rigidez del chasis: Ajusta la suspensión semiactiva (opcional).
En definitiva, es un sistema que sin duda reduce el riesgo de accidente y mitiga los fallos del conductor.
Sensores de Velocidad de Rueda
En la mayoría de las motos actuales es fácil identificar los sensores que miden la velocidad de giro de las ruedas. Se trata de una rueda dentada ferromagnética que va solidaria al eje de la llanta y al soporte del disco de freno.
A una pequeña distancia se puede ver un puntero que mira hacia los dientes de esta. Este puntero está compuesto por un núcleo de hierro dulce, un imán y una bobina, que genera un campo magnético que llega a la rueda dentada.
Giroscopio Electrónico
El giroscopio fue inventado en 1852 por Leon Foucault con el fin de soportar la demostración del giro de la Tierra que este había hecho con un péndulo, entonces tenía un tamaño y complejidad considerables.
Hoy en día los giroscopios electrónicos son cada vez más usuales, más pequeños y más baratos. Sus aplicaciones van desde aeronaves de última generación hasta un smartphone o incluso un juguete de niño.
Usando una tecnología llamada tecnología microelectromecánica (Micro Electric-Mechanical System, MEMS), un giroscopio incluido en un chip del tamaño de una uña podrá medir los ángulos de inclinación en los planos X/Y/Z de manera simultánea; con esto cubrimos entonces la inclinación lateral de una moto al tomar una curva, así como la inclinación vertical al levantar cualquiera de las dos ruedas del suelo.
No es fácil explicar el funcionamiento de un giroscopio sin recurrir a términos físicos poco comunes, por eso lo reduciremos a que es un chip cuyo interior está compuesto entre otras cosas por una pieza de material piezoeléctrico cuyas partículas están en vibración constante debido a una excitación eléctrica.
Esta pieza en vibración es muy sensible a cambios de orientación respecto de una pieza fija, con lo que la distancia entre la pieza en vibración y la pieza fija cambia al cambiar la orientación angular.
SpeedAngle Apex: Un Dispositivo para el Control del Rendimiento en Pista
SpeedAngle Apex es el revolucionario Chrono GPS que le permite controlar todos los valores más importantes de su rendimiento en la pista.
SpeedAngle está equipado con un módulo GPS de 10 Hz y es único en su clase. Es precisamente "el doblez" para diferenciar entre vehículos de 4 ruedas y 2 ruedas.
A diferencia de los automóviles, las motos deben doblarse para poder hacer frente a las esquinas. La importancia del ángulo de inclinación no es medir CUÁNTO se dobla al máximo, sino exactamente cómo y cuándo doblarse mientras conduce.
Esto, junto con la medición de aceleración y desaceleración y la posición del GPS, puede mostrar exactamente cuánto y cuándo frenamos antes de una curva, nuestra velocidad de flexión en relación con el ángulo y si la reapertura del gas ocurre en el punto correcto.
En la mayoría de los casos, una vez en la pista, todo lo que tiene que hacer es encender su SpeedAngle y el dispositivo lo hará todo por sí mismo.
Gracias al software gratuito R3 (disponible en la sección de descargas) puede revisar su rendimiento y compararlo con otros grabados previamente o con sus amigos.
En el software, la fuerza G, el ángulo de curvatura que se indica con un triángulo que se extiende desde el indicador de la motocicleta, se muestra claramente usando indicadores de colores. La trayectoria se traza y se muestra en el mapa de ruta.
