¿Por qué suena la cadena de mi bici? Una guía completa

Pocas invenciones transformaron tanto la bicicleta como el uso de los desarrollos múltiples. Con ellos podemos desplazarnos de un punto a otro sin que los cambios de desnivel sean un impedimento. Con independencia de si nuestras fuerzas son muchas o pocas, nos permiten conectar con nuestra bicicleta de una manera más eficaz y eficiente.

Esta retrospectiva está dedicada a uno de los sistemas de velocidades múltiples más importantes. Nació en Francia a finales del siglo XIX, pero no se popularizó hasta bien entrado el siglo XX. Los franceses lo llamaron deraullieur, que quiere decir desviador. Son mecanismos que permiten que la cadena se desvíe de una a otra velocidad.

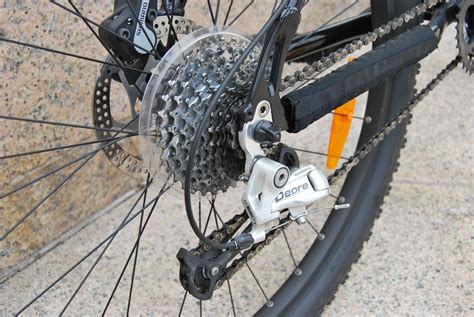

El desviador ha sido el sistema de velocidades que ha triunfado sobre los demás sistemas, incluyendo a los cambios de buje. A pesar de ser un dispositivo expuesto a los elementos, es increíble ver cómo soportan decenas de miles de kilómetros a lo largo de su vida útil. Son complejos en su diseño y a la vez bellos y enigmáticos.

Historia y Evolución de los Desviadores

Para comprender mejor el funcionamiento de los sistemas de cambio de nuestra bicicleta, es interesante conocer su historia y la evolución de los desviadores.

1. Joanny Panel y Le Chemineau

El joven Joanny Panel era un gran admirador de Paul de Vivie, más conocido como Vèlocio; un ciclista, inventor, periodista y fabricante difícil de sobrestimar. Sus contribuciones al mundo de la bicicleta son inmensas. Vèlocio fue el creador del término cicloturismo en 1889 en su revista Le Cycliste. Siempre promovió y defendió la necesidad de tener muchas marchas y ratios para poder enfrentarse a todo lo que se le pusiera por delante en sus épicos viajes.

Joanny formaba parte de su club ciclista conocido como la escuela de Saint-Étienne. En 1910 el entusiasta Joanny dejó su trabajo en la fábrica de bicicletas y armas Rivolier Père et Fils -RPF- en Saint-Étienne para crear su propia empresa, la llamó Le Chemineau, traducido como el vagabundo o el caminante. Su desviador Le Chemineau se basaba en un diseño de Vèlocio de 1908 y era un cambio adelantado a su tiempo. Ya entonces tenía rueda guía y rueda tensora, una característica presente en todos los desviadores de la actualidad. Su funcionamiento se basaba en un mecanismo interno con un muelle tirado por una pequeña cadena que desplazaba la rueda guía y la tensora. Este sistema de tiro por cadena fue adoptado por muchos fabricantes y permaneció vigente durante ¡50 años!

También llevaba alforjas porque como ciclista inscrito en la categoría independiente tenía que valerse por sí mismo sin ayudas. Muchos fueron los que se reían de su bicicleta, pero cuando la carretera tiraba hacia arriba y Joanny adelantaba incluso a los profesionales del pelotón, las risas quedaban silenciadas. A causa de distintas desgracias no consiguió terminar aquel Tour de 1912 ni los de 1913 y 1914.

2. Albert Raimond y Le Cyclo

Albert Raimond trabajaba en la empresa Rivolier Père et Fils (RPF) de Saint-Étienne y fue compañero de Joanny Panel en RPF hasta que éste la abandonó en 1910 para fundar la suya. Era el responsable dentro de RPF de la producción de bicicletas y tenía un acuerdo con Joanny para que éste último suministrara su cambio Le Chemineau. El acuerdo no duró mucho porque Joanny no servía sus desviadores en plazo. Albert, exasperado por los retrasos en la entrega, valoró fabricar un desviador que lo sustituyera. Animado por sus jefes en RPF decidió diseñar y fabricar en su tiempo libre el suyo.

Su funcionamiento se basaba en un mecanismo helicoidal que hacía desplazar sus dos ruedas -guía más tensora- en relación a los piñones. Se accionaba con una maneta conectada a un doble cable. Al igual que el Chemineau, tenía un muelle enganchado al cuadro que mantenía tensa la cadena y estaba anclado a la vaina en vez de en la puntera. Su funcionamiento era suave, silencioso y preciso. En comparación a otros diseños de su época era muy fácil de accionar.

Le Cyclo fue el primer desviador en utilizar aluminio en su fabricación. El de 1930 estaba fabricado principalmente en este metal. Su mercado no era el mundo de la competición, sino el del cicloturismo.

Albert Raimond también era un gran amigo de Vèlocio y compartía con él la convicción de que los desarrollos múltiples eran imprescindibles en una bicicleta. El Cyclo, a lo largo de su dilatada historia, tuvo versiones para 2, 3, 4 y 5 piñones, y era combinable con desviadores delanteros de 2 y 3 platos, lo que lo convertía en un prodigio en cuanto a número de marchas. Comparativamente, las bicicletas de competición de la época prácticamente no tenían cambios.

En el Tour de Francia estuvieron prohibidos en la categoría profesional hasta 1937, esto demuestra lo avanzadas que eran las bicicletas para cicloturistas que no sólo tenían mas marchas, sino que eran mecánicamente mas sofisticadas, refinadas y proporcionalmente mas ligeras. Los ciclistas profesionales de entonces tenían que ser tipos duros a los que no les importaba pedalear en pesadas y rudas máquinas. El Cyclo fue el cambio mas icónico en la edad de oro de las bicicletas artesanales francesas.

3. Établissement Nivex

Établissement Nivex era una empresa fundada a mediados de los años 30 en el este de París. P. Gradini, G. Trottier y R. Tenía un diseño brillante y extremadamente ingenioso, fue el primer cambio con paralelogramo articulado en fabricarse.

El paralelogramo esta dispuesto de manera horizontal y hacía que la rueda guía se mantuviera próxima y alineada con los piñones de una forma constante y a lo largo de todo el rango de velocidades. Esta característica primordial a la que el experto Frank Berto llama “hueco de cadena” -chain gap- es la quinta esencia de todos los cambios. Cuanto más constante sea esta distancia a lo largo de todo el rango, mejor será su funcionamiento.

El Nivex también tenía una característica muy ingeniosa que consistía en que el muelle de carga de la rueda tensora no tira de manera directa, sino que usa una segunda palanca conectada a la principal. Gracias a todos estos aspectos el Nivex era muy rápido, suave, preciso y fiable en todos sus cambios. Su funcionamiento es tan bueno o incluso mejor que el de muchos desviadores actuales, ¡no está mal para un desviador con 80 años de historia!

Nivex también patentó un sistema de desmontaje de la rueda trasera que hoy en día no ha sido mejorado, ni tan siquiera igualado. Poniendo la maneta del cambio en una posición determinada la cadena se desviaba hacia un apoyo especial que tenía la puntera. Luego se desenroscaban las dos mariposas y la rueda caía libremente sin necesidad de mancharse con la grasa de la cadena.

Este cambio, a pesar de todas sus increíbles virtudes, era prácticamente desconocido incluso en sus tiempos, Nivex no tenía demasiados recursos para invertir en publicidad. Hoy en día este desviador es conocido principalmente porque Alex Singer, el legendario fabricante de bicicletas Randoneur, lo montaba en sus bicicletas de mediados de los 40 y 50.

Hay una anécdota muy elocuente que cuenta que Erns Csuka -el gran constructor de Alex Singer Cycles- vio en el Salón de París de 1949 como Tulio Campagnolo se acercó a su stand y se interesó por este desviador, llegando a comprar dos unidades del Nivex.

4. Lucien Juy y Le Simplex

Lucien Juy era el dueño de una tienda de bicicletas en Dijon. Fabricó su primer desviador Le Simplex en 1928. Por aquel entonces y aún décadas después corría la falsa creencia de que los desviadores con sus ruedas guía añadían rozamiento a la cadena y restaban potencia a su pedalada, que junto al hecho de que en algunas carreras los cambios estaban prohibidos hacía que el desviador fuera visto con gran recelo entre aquellos hercúleos gladiadores sobre dos ruedas.

Su modelo Champion du Monde Type 46 ganó los tours de 1946 y 1947, y debido a este hecho Simplex decidió cambiar el nombre al modelo y llamarlo Tour de France. En esta década de los 40 Simplex ya era la gran dominadora del mercado internacional, vendiendo más desviadores que toda su competencia junta.

Simplex fue pionera en usar desviadores que estuvieran sujetos a la puntera y no a las vainas, y además fue la que patentó en 1944 el doble pivote con muelles de carga. Estas dos características están presentes en todos los desviadores de la actualidad. El Tour de France tenía un mecanismo un poco similar al Chemineau. Estaba accionado por una cadena que tiraba de un émbolo conectado a un muelle. Era muy suave cambiando y bastante preciso.

5. Tulio Campagnolo

Tulio Campagnolo, un avezado y entusiasta ciclista italiano, empezó a fabricar cierres rápidos para las ruedas en 1930 en Vicenza. En 1946 diseñó su primer cambio, el Corsa, un modelo de varillas bastante rudo y primitivo. Campagnolo apoyaba a los equipos profesionales y los grandes ídolos de Italia, Gino Bartali y Fausto Coppi, fueron los que reinaron durante una década y al principio solían usar el Corsa.

En 1949 Lucien Juy -Simplex- contrató a Coppi para que usara su desviador Tour de France, lo cual fue un duro golpe para Tulio, pero no acababa ahí la cosa; Bartali se enamoró de otro cambio, El Cervino, y también dejó de usar el Corsa. Campagnolo se quedó hundido y huerfano de sus dos estrellas. En sólo tres meses creó el primer prototipo del Gran Sport, y entre 1950 y 1951 produjo las primeras unidades destinadas a la competición. Este cambio utilizaba un paralelogramo articulado al igual que el Nivex, aunque a diferencia de éste, el Gran Sport estaba anclado en la puntera y su paralelogramo tenía una alineación casi vertical. Tenía dos ruedas guía, tornillos tope para limitar el recorrido del cambio y estaba accionado por un solo cable. Este esquema fue común en todos los desviadores que vinieron posteriormente.

La perseverancia de Campagnolo tuvo sus frutos y en 1951 su desviador fue el que ganó en el Tour de Francia, como también lo fue en los años 1952 -con Fausto Coppi-, 1956, 1958, 1959, y 1960. El Gran Sport era un desviador estéticamente atractivo y estaba bien acabado.

Al igual que Lucien Juy, Tulio Campagnolo sabía lo importante que era patrocinar a los equipos profesionales, ayudando enormemente a promover el uso de los cambios de marcha en el ámbito profesional.

6. Maeda (Suntour)

El fabricante japonés Maeda empezó a crear piezas de bicicleta en 1912. Después de la Segunda Guerra Mundial, Junzo Kawai, muy aficionado a las bicicletas y un gran entusiasta de la innovación, pasó a tener un puesto relevante dentro de la compañía. Tras sus viajes a Europa para conocer la industria ciclista quedó impresionado, sobre todo, por la calidad de diseño del fabricante francés Huret.

Tomando el paralelogramo tradicional -Gran Sport- y variando sus ángulos de modo que el movimiento fuese hacia adentro y hacia abajo, se consigue que la rueda guía mantenga un hueco de cadena constante en todo el rango de los piñones, una innovación enormemente significativa. Una vez que su patente expiró 20 años después, creó un precedente que aún llega a nuestros días.

El lanzamiento del Gran Prix coincidió con los Juegos Olímpicos de Tokio, logrando que fuera una gran plataforma publicitaria en un deporte emergente en Japón.

7. Campagnolo Record y Nuovo Record

En 1961 Campagnolo introdujo su modelo Record, aunque su aportación era mas bien escasa, ya que fue una simple continuación del mítico Gran Sport. Parecía como si se hubieran dormido en los laureles de sus innumerables victorias deportivas. La competencia apretaba y tenían que hacer algo, la respuesta fue el Nuovo Record.

Este modelo poseía una serie de refinamientos que lo hacían único. Estaba fabricado principalmente en aluminio, aligerándolo considerablemente. El Record pesaba 302 g, el Novo Record 204 g. Era totalmente desmontable y estaba fabricado con un estándar de calidad muy alto que lo hacía ser enormemente fiable y duradero.

El Nuovo Record cambiaba bien en los piñones grandes, pero en los pequeños era impreciso y requería ajustes en la maneta para que la cadena no resbalara. Numerosos libros explicaban cómo era necesario hacer los cambios y de cómo corregir sus imprecisiones. Con el tiempo y la práctica te acostumbrabas a usarlo en tu favor.

Curiosamente, los ciclistas que no podían permitirse tener uno no elegían una gama inferior de Campagnolo, elegían una copia del Nuovo Record, no en vano es uno de los desviadores mas imitados de todos los tiempos. El Nuovo Record se convirtió en un mito, en el mejor y en el peor sentido de la palabra. Campagnolo no lo tuvo fácil superando su propio mito. El desviador que sucedió al Nuovo Record fue el Super Record. Estuvo presente en competición durante 16 años.

8. André Huret y el Jubilee

André Huret fundó su empresa en París en 1920 y fabricó su primer desviador en 1930. En 1970 decidió celebrar el 50 aniversario -jubilee- de su marca, y de esta forma nació el desviador mas ligero de la historia con sólo 132 gramos. Sin fibra de carbono, titanio, ni diseño asistido por ordenador y ningún exótico material desarrollado por la NASA, sólo usando aluminio y acero.

¿Cómo? Con un diseño magistral y exquisito. Reduciendo a la mínima expresión cada una de sus piezas: sus articulaciones, soportes, muelles, tornillos… todo menos sus guías estándar, que tienen pesados rodamientos ajustables en vez de las actuales, que están hechas de plástico y son más ligeras. Comparativamente, un Campagnolo Super Record moderno de fibra de carbono pesa 172 g.

No cabe ninguna duda de que Huret hizo un trabajo excepcional en luchar contra la perseverante gravedad. Pero, ¿cómo funciona? ¿no será un alarde de ligereza, frágil y demasiado flexible como para ser preciso? Nada mas lejos de la realidad, la experiencia demuestra que muchos Jubilees han durado mas de 100.000 km enfrentándose a todo tipo de condiciones incluyendo polvorientas carreteras y días lluviosos. El Jubilee logra unos cambios a la altura de muchos otros desviadores de su época.

Diseños así hacen cuestionarse muchos productos que se fabrican hoy en día. No siempre lo más moderno es lo mejor, algunas veces hay que viajar al pasado para encontrar la excelencia.

9. Suntour Serie V y Cyclone

Su Serie V, que por supuesto utilizaba el paralelogramo inclinado, tenía un funcionamiento muy bueno, pero en comparación a su competencia europea era en apariencia tosco y voluminoso, y con 250 g tampoco era especialmente ligero. Estaba fabricado casi en su totalidad en aluminio forjado en frío y tenía una ruta de cable elegantemente oculto dentro de su paralelogramo inclinado.

Un aspecto fantástico con el logotipo en relieve y un peso muy contenido de sólo 175 g. El precio también estaba muy contenido, valía menos de la mitad que un Campagnolo Nuovo Record siendo muy superior en prestaciones. Su funcionamiento era igual de bueno que su apariencia, para muchos era el mejor.

Suntour y Junzo Kawai demostraron que la pasión por la innovación, la honestidad y la perseverancia tenían su recompensa. El Cyclone, junto a otros desviadores de la marca, recibían en Norteamérica una clamorosa acogida.

10. Shimano

Shoazaburo Shimano fundó en 1921 una empresa que fabricaba casetes para bicicletas. El hijo de Shoazaburo, Keizo, era el responsable de la innovación, desarrollo, ingeniería y fabricación dentro de la compañía. Fue un líder entusiasta que no aceptaba un no por respuesta. Creía profundamente que las cosas se pueden cambiar y mejorar.

Posibles causas del ruido en la cadena de tu bicicleta

• Desgaste de la cadena: Una cadena estirada o con eslabones dañados puede generar ruidos al no encajar correctamente en los piñones o platos.
• Suciedad y falta de lubricación: La acumulación de suciedad y la falta de lubricación aumentan la fricción entre los componentes, provocando ruidos molestos.
• Ajuste incorrecto del desviador: Un desviador mal ajustado puede hacer que la cadena roce contra él o que no cambie de marcha correctamente, generando ruidos.
• Piñones o platos desgastados: Los dientes de los piñones o platos desgastados pueden causar que la cadena salte o haga ruido al no encajar adecuadamente.
• Tensor de la cadena flojo: Un tensor de la cadena flojo puede provocar que la cadena golpee contra el cuadro de la bicicleta, generando ruidos.

Soluciones y mantenimiento

A continuación, se presentan algunas soluciones y consejos de mantenimiento para solucionar los ruidos en la cadena de tu bicicleta:

• Limpieza y lubricación regular: Limpia la cadena con un desengrasante y lubrícala con un aceite específico para cadenas de bicicleta. Realiza esta operación regularmente, especialmente después de rodar en condiciones de suciedad o lluvia.

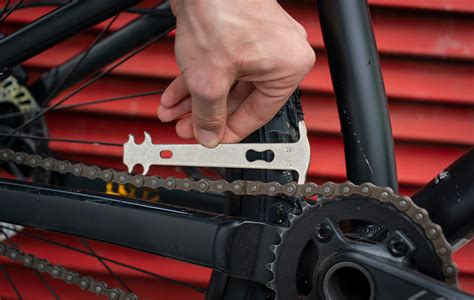

• Reemplazo de la cadena: Si la cadena está desgastada, reemplázala por una nueva. Utiliza un medidor de cadena para verificar el desgaste.
• Ajuste del desviador: Ajusta el desviador siguiendo las instrucciones del fabricante. Asegúrate de que esté alineado correctamente y de que los tornillos de límite estén bien ajustados.
• Reemplazo de piñones o platos: Si los piñones o platos están desgastados, reemplázalos por unos nuevos.
• Ajuste del tensor de la cadena: Ajusta el tensor de la cadena para que la cadena esté tensa pero no demasiado.

Con un mantenimiento adecuado y la solución de los problemas mencionados, podrás disfrutar de un pedaleo suave y silencioso en tu bicicleta.

Tabla resumen de problemas, causas y soluciones
