Tipos de Sistemas de Frenos para Motocicletas y su Funcionamiento

Los frenos son una parte fundamental en la motocicleta, ya que garantizan la seguridad del conductor y de quienes lo rodean. Es una afirmación obvia, sin ellos no podríamos conducir, por lo que conocer más en profundidad su funcionamiento nos servirá para mejorar nuestra conducción y hacerlo de una forma más segura.

Cuando hablamos de seguridad en motocicletas, el sistema de frenado es un aspecto fundamental. El sistema de frenado es uno de los componentes más importantes de una moto, ya que de él depende la seguridad del motorista.

Si te ha quedado alguna duda, en este vídeo uno de nuestros Expertos te explica en detalle qué tipo de frenos hay en el mercado.

Frenos de Tambor

Los frenos de tambor son uno de los sistemas de frenado más antiguos. Este es uno de los sistemas de frenado más antiguos y todavía se encuentra en algunas motos de baja cilindrada o en la rueda trasera de ciertos modelos. Este sistema prácticamente está en extinción, se utiliza en contadas ocasiones principalmente en motos de baja cilindrada y en la rueda trasera debido a su bajo costo y simplicidad de diseño.

A grandes rasgos, las diferencias entre uno y otro sistema consiste en que un freno de tambor (también se los denomina de expansión interna) tiene sus elementos encerrados en un compartimento y con las pistas de fricción en el interior. Sus desventajas son que no son tan eficaces como un sistema de disco, que disipan peor el calor y, para el día a día, que tienes que desmontarlos para ver el estado y desgaste de las zapatas.

Los frenos de tambor están conformados de un tambor metálico montado en la rueda y un conjunto de zapatas de freno interiores. Al accionar el freno, la zapata se separa y entra en contacto con el tambor del freno, mientras que los muelles se encargan de mantener las zapatas posicionadas.

Este tipo de freno fue inventado Louis Renault en 1902 y, desde entonces, ha evolucionado para adaptarse a las últimas innovaciones y convertirse, así, en uno de los tipos de freno de moto más populares. La elección del tipo de freno tambor cuenta con algunas ventajas, como que son más económicos que, por ejemplo, los de disco.

Componentes del Freno de Tambor

• Zapatas: Son una base de aluminio sobre las que se adhiere un forro de fricción. Este es el que roza contra la pista de frenado del tambor.
• Portazapatas: Aquí se colocan las zapatas y se fijan a través de un punto fijo y un punto móvil, tensado por resortes.

Tipos de Frenos de Tambor

No existe un único tipo de freno de tambor, sino que es posible clasificarlos según distintos factores.

También es posible encontrar tambores en función del número de levas de accionamiento. Así existen tambores simples, de doble o cuádruple leva. En los tambores de dos levas, las zapatas no se fijan a un punto estático en un extremo, si no que los extremos son flotantes y se guían por una leva cada uno (esto no ocurre en los de tipo simple). Con la doble leva, la zapata tiene una aproximación paralela al tambor y ejerce más presión.

Los frenos de tambor también pueden clasificarse según su funcionamiento. Estos pueden ser mecánicos o hidráulicos. En el caso de las motocicletas, se suele utilizar el sistema mecánico.

El freno de tambor mecánico funciona cuando un cable activa las zapatas; el cable puede ser activado al pisar el pedal o por activar el freno manual.

El freno de tambor debe recibir un mantenimiento periódico para alargar su vida útil y evitar accidentes. Para ello, debe ajustarse la holgura del freno (sea este de pedal o de mano), que puede "soltarse" de más por el desgaste de las zapatas.

Otra forma de cuidar el sistema de freno de la moto es sustituyendo las zapatas. Esto deberá hacerse cuando el recorrido del tensor ha llegado a su fin y la holgura que provocaba (en el caso anterior), ya no puede corregirse ajustando las levas. Aquí es cuando las zapatas deben sustituirse o, de lo contrario, podría dañarse la pista de frenado.

Frenos de Disco

Los frenos de disco son ampliamente utilizados en motocicletas modernas debido a su mayor eficiencia y rendimiento de frenado. Es el caso de los frenos de disco. Estos cuentan con una mayor eficacia y su rendimiento es más prolongado.

A diferencia de los frenos de tambor, los de disco si dejan a la vista todos sus elementos. Por un lado sirve para que la disipación del calor que se produce cuando entran en fricción los discos y las pastillas sea constante y no pierdan efectividad por este motivo. También porque con este sistema es más fácil poder jugar con diferentes diámetros y medidas de discos y pinzas, en función de las características o las necesidades de la moto. Por último, en la rueda delantera se pueden montar dos elementos que garanticen la frenada en el caso de las motos más potentes.

Cuando se aplica la fuerza al freno, las pastillas de freno son presionadas contra el disco, generando fricción y deteniendo la moto.

Casi todas las motos y scooter montan frenos de disco en las dos ruedas. Sólo algunas versiones muy económicas de motos de 125 o scooter todavía equipan un elemento de tambor detrás; hablamos de las motos que todavía están en producción.

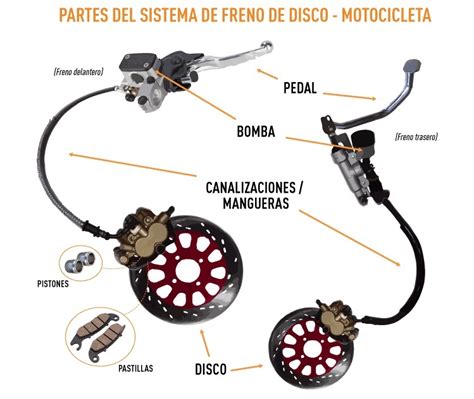

El sistema de frenos de disco se compone de varios elementos. Los más importantes suelen ser los propios discos, que pueden estar perforados para reducir peso y evacuar mejor el calor o el agua, en el caso de conducción con lluvia, o “lobulados” o tipo “Wave” de bonitas formas y también con una reducción de peso.

Tipos de Frenos de Disco

Dentro de los frenos de disco, existen variantes:

• Freno de disco individual: Es el tipo más básico de freno de disco y consiste en un solo disco de freno montado en el eje delantero o trasero de la motocicleta. Es uno de los sistemas de frenado más utilizados en motocicletas y algunos automóviles, ofreciendo un equilibrio ideal entre rendimiento y simplicidad. Su efectividad varía según el diámetro del disco, el tipo de material de las pastillas y la tecnología de la pinza utilizada.
• Freno de disco doble: Este sistema utiliza dos discos de freno montados en el eje delantero de la motocicleta, uno en cada lado de la rueda. Es una solución de alto rendimiento utilizada en motocicletas deportivas, touring y de gran cilindrada, así como en algunos automóviles de alto desempeño. Esta configuración permite una mayor disipación del calor, evitando el sobrecalentamiento y asegurando una frenada más estable y eficiente, especialmente a altas velocidades. Sin embargo, el sistema de doble disco también implica un mayor peso y un costo más elevado, factores a considerar según el tipo de conducción y el uso del vehículo.

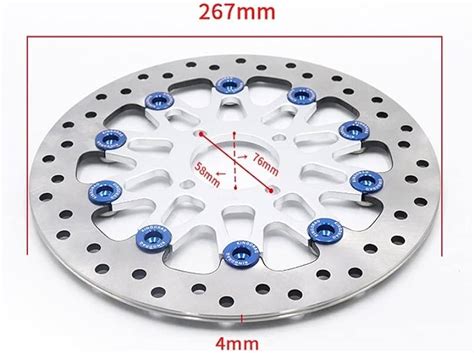

• Freno de disco flotante: En este tipo de freno de disco, el disco no está montado rígidamente a la rueda (permite un movimiento axial limitado). Es una evolución del sistema de frenos de disco diseñado para mejorar la eficiencia y el rendimiento de la frenada. Ambas partes están unidas mediante remaches o elementos de fijación que permiten cierto grado de movimiento independiente, lo que ayuda a compensar la expansión térmica del disco durante el uso intensivo. Este diseño reduce el riesgo de deformación y mejora la respuesta del freno al garantizar un contacto más uniforme entre las pastillas y el disco.
• Freno de disco perforado o ranurado: Algunos discos de freno están perforados con orificios o tienen ranuras en la superficie que ayudan a disipar el calor más rápidamente y mejorar el rendimiento de frenado. Es una variante optimizada del sistema de frenos de disco, diseñada para mejorar la disipación del calor, la evacuación de residuos y el rendimiento en condiciones exigentes. Por otro lado, los discos ranurados incorporan surcos en su superficie que favorecen la limpieza de las pastillas de freno, eliminando partículas de desgaste y maximizando el contacto con el disco.
• Freno de disco ventilado: Algunos discos de freno tienen una estructura “sándwich” más ancha con ranuras en su interior por donde se evacúa el aire caliente. Es una evolución del disco de freno convencional, diseñada para mejorar la disipación del calor y optimizar el rendimiento en condiciones de uso intenso. Este diseño es especialmente útil en vehículos de alto rendimiento, motocicletas de gran cilindrada y automóviles deportivos, donde la frenada repetitiva genera temperaturas elevadas. Los discos ventilados ofrecen mayor estabilidad y durabilidad en comparación con los discos macizos, aunque su peso y costo pueden ser ligeramente superiores.

Tipos de Discos de Freno

• Discos de freno sólidos: Son una opción común en vehículos de uso cotidiano, especialmente en el eje trasero de automóviles y en motocicletas de menor cilindrada. A diferencia de los discos ventilados, los discos sólidos están fabricados en una sola pieza sin canales de ventilación internos, lo que les confiere una estructura más simple y resistente. Si bien su capacidad de disipación del calor es menor, son más económicos y duraderos, lo que los convierte en una opción fiable para vehículos que no requieren un sistema de frenado de alto rendimiento. Son ideales para condiciones de conducción moderada, donde no se generan temperaturas extremas que puedan comprometer la eficacia de la frenada.
• Discos de freno ventilados: Son una mejora sobre los discos sólidos, diseñados para optimizar la disipación del calor y mejorar el rendimiento en frenadas intensas. Esta tecnología es especialmente útil en vehículos de alto rendimiento, automóviles deportivos y motocicletas de gran cilindrada, donde la frenada repetitiva genera temperaturas elevadas.
• Discos de freno perforados: Están diseñados para mejorar la eficiencia del sistema de frenado al optimizar la disipación del calor y la evacuación de residuos. También ofrecen mejor rendimiento en mojado, ya que los orificios facilitan la evacuación del agua de la superficie de frenado.
• Discos de freno rayados: También conocidos como discos ranurados, están diseñados para mejorar el rendimiento de frenado en condiciones exigentes. A diferencia de los discos perforados, los rayados presentan menor riesgo de fisuras, lo que los hace más resistentes en aplicaciones de alto rendimiento, como en motocicletas deportivas y vehículos de competición.
• Discos de freno perforados y rayados: Combinan las ventajas de ambas tecnologías para ofrecer un rendimiento de frenado superior en condiciones exigentes. Su diseño incorpora perforaciones estratégicamente distribuidas que mejoran la disipación del calor y permiten la evacuación de gases generados por el desgaste de las pastillas, reduciendo el riesgo de fading (pérdida de eficacia por sobrecalentamiento). Al mismo tiempo, las ranuras mecanizadas en la superficie del disco eliminan residuos y suciedad, asegurando un contacto óptimo entre las pastillas y el disco, lo que se traduce en una respuesta de frenado más rápida y efectiva.
• Discos de freno ondulados (Wave): Son una evolución de los discos convencionales, diseñados para optimizar la refrigeración, reducir el peso y mejorar el rendimiento de frenado. Primero, esta forma permite una mejor disipación del calor al aumentar la superficie de enfriamiento y mejorar el flujo de aire alrededor del disco. Además, reduce la masa no suspendida, lo que beneficia la agilidad y la maniobrabilidad del vehículo, especialmente en motocicletas deportivas y de competición.
• Discos de freno carbocerámicos: Representan la cúspide en tecnología de frenado, diseñados para ofrecer un rendimiento superior en condiciones extremas. Fabricados a partir de una mezcla de fibras de carbono y cerámica, estos discos destacan por su capacidad de disipar el calor de manera excepcional, reduciendo significativamente el riesgo de fading (pérdida de eficacia por sobrecalentamiento) incluso en frenadas repetitivas e intensas. Sin embargo, su fabricación avanzada y materiales exclusivos los convierten en una opción costosa, reservada principalmente para aplicaciones de alto nivel.

Tipos de Pastillas de Freno

En contacto con los discos están las pastillas, un elemento que a la hora de cambiarlas deberemos tener en cuenta porque las tenemos de diferentes calidades y efectividad. Las más blandas durarán menos pero te proporcionarán muy buen tacto, al contrario de la más duras. Para entrar más en detalle, las pastillas de freno pueden ser:

• Orgánicas: Son las que se desgastan más rápido, con buen agarre, silenciosa y perfectas para baja temperatura (si vas a hacer un uso intensivo, no son las más recomendables).
• Semimetálicas: Son las más comunes, su compuesto metálico es el que las hace aguantar a más temperatura.
• Metálicas: Exigen frenar más fuerte, aguantan bien un uso muy intensivo y altas temperaturas; son las que dejan un polvo negro en tus llantas.
• De Carbono: Semimetálicas y con un tratamiento de carbón que mejora sus características.

Pinza de Freno

La pinza es la encargada de enviar la presión a las pastillas de freno a través de sus pistones. Cuando en las pruebas o las novedades de las motos hablamos de pinzas de un solo pistón, doble pistón, tres, cuatro pistones… Hablamos del número de elementos que se usan para enviar la presión de la frenada a la pinza o, por decirlo de otro modo, con cuantos elementos ejercemos la presión a la pastilla. Cuantos más elementos contemos la presión se reparte mejor sobre la superficie de la pastilla y el tacto y efectividad de la frenada es mejor.

También debes tener en cuenta que a veces las pinzas no usan todos los pistones a la vez. Por ejemplo si tienes un scooter o una moto con un sistema de frenada combinada es posible que te que encuentres con tres pistones, dos de ellos se activarán con la maneta del freno delantero y el tercero es el que se activa con el freno trasero para combinar la frenada.

El tipo de anclaje de la pinza del freno también influye de forma significativa en el rendimiento del conjunto.

Bomba de Freno

La bomba del freno es la encargada de enviar presión desde la maneta o pedal de freno hacia la pinza. Tiene un depósito que es el que almacena el líquido de frenos y sirve de vaso de expansión del sistema. Funciona como una jeringuilla, cuando presionas la maneta el líquido de frenos se comprime enviando presión hacia la pinza y las pastillas, y cuando sueltas la maneta se expande permitiendo que los pistones vuelvan a su sitio y con ellos las pastillas. Debes comprobar que siempre el líquido de frenos esté siempre en los márgenes de tolerancia que marca el depósito, entre el máximo y el mínimo.

Las bombas de freno pueden ser Axiales (las más frecuentes) o Radiales (las encontrarás en algunas moto de competición), cuando hablamos de ello, lo estamos haciendo de la relación entre el desaplazamiento de la maneta y el empuje del émbolo que ejerce la presión. Lo veremos en otro artículo con más detalle.

Latiguillos para Frenos de Moto

Entre la bomba y la pinza o las pinzas de freno están los latiguillos metálicos. Son unos tubos con unas características especiales que deja circular el líquido de frenos, que es un líquido muy corrosivo, por su interior. Los de más calidad son los metálicos o, mejor dicho, de trenzado metálico que hace que no se expandan cuando se ejerce presión en el circuito. Los más económicos son de goma, también muy resistentes a la presión, pero no tanto como los metálicos.

Frenos Combinados o Interconectados

De un tiempo a esta parte se viene utilizando también lo que se denomina frenos combinados, también conocidos como frenos interconectados. Este sistema distribuye la fuerza de frenado entre la rueda delantera y trasera (normalmente independientes) de manera automática. Este sistema distribuye automáticamente la fuerza de frenado entre la rueda delantera y trasera para mejorar la estabilidad y el control de la moto. Este sistema proporciona una distribución equilibrada del frenado y ayuda a mejorar la estabilidad y el control de la moto durante la frenada.

Sistema de Frenos Antibloqueo (ABS)

Obligatorio por normativa, el antibloqueo de frenos conocido comúnmente como ABS, es una característica de seguridad avanzada que evita que las ruedas se bloqueen durante la frenada. El sistema ABS (Anti-lock Braking System) es una tecnología de seguridad que evita el bloqueo de las ruedas al frenar.

Utiliza sensores para monitorear la velocidad de las ruedas y, si detecta un bloqueo inminente, el sistema libera y aplica la fuerza de frenado de manera pulsante para mantener el agarre y la estabilidad. El ABS ayuda a prevenir el deslizamiento y el derrape de la moto en situaciones de frenado brusco o en superficies resbaladizas, mejorando así mucho la seguridad del conductor.

Los frenos ABS han mejorado significativamente la seguridad de las motos al evitar el bloqueo de las ruedas durante frenadas bruscas. Este sistema utiliza sensores y un ordenador para ajustar automáticamente la fuerza de frenado cuando detecta un posible bloqueo, reduciendo el riesgo de accidentes.

Consejos Adicionales para un Frenado Seguro

• Reducir marchas también es frenar: La velocidad se reduce gradualmente y se disminuye el esfuerzo sobre los frenos.
• Neumáticos en buen estado: Tener los neumáticos de tu moto en buen estado ayudarán a tener un buen agarre sobre el terreno y a que controles la moto con facilidad.
• Usar ambos frenos: Si te has preguntado si es mejor utilizar el freno delantero o trasero, la respuesta es que lo ideal es usar los dos al mismo tiempo. El freno delantero es el que realmente detiene la moto pero el trasero ayuda a estabilizar la moto.
• Frenado suave y progresivo: El frenado debe ser, siempre que sea posible, suave y progresivo.
• Anticipación en suelo mojado: Frenar sobre suelo mojado implica necesitar mayor distancia de frenado, por lo que debes anticiparte y comenzar a frenar antes de lo que lo harías en suelo seco.
• Precaución con las señales pintadas: Vigila las señales pintadas en la carretera. Las pinturas que se utilizan tienen base de aceite y resultan ser especialmente resbaladizas.

Es importante tener en cuenta que la elección del sistema de frenos depende de la preferencia del conductor, el tipo de motocicleta y el uso previsto. Cada tipo de freno tiene sus ventajas y desventajas, y es esencial entender cómo funcionan y practicar para poder utilizarlos de manera efectiva.

Los frenos de las motos son un elemento fundamental de seguridad y de su correcto funcionamiento depende que se pueda salir airoso de multitud de situaciones durante la conducción.

Conocer cómo funciona el sistema de frenado de tu moto te permitirá disfrutar de una conducción más segura y controlada.

Mantener el sistema de frenado en buen estado es fundamental para garantizar la seguridad y el rendimiento de tu moto.
