Este manual está diseñado para distribuidores y usuarios avanzados del sistema Shimano XTR, proporcionando instrucciones detalladas sobre la instalación, ajuste y mantenimiento de las manetas de cambio SL-M9100 y las palancas de tija del sillín SL-MT800. Cumplir con las normativas y regulaciones locales es fundamental al realizar cualquier tipo de trabajo de distribución o mantenimiento.
Aviso Importante
Es crucial seguir las instrucciones de los manuales al realizar la instalación. Se recomienda utilizar exclusivamente piezas originales SHIMANO. El uso de piezas no originales o una instalación incorrecta puede resultar en el aflojamiento o daño de componentes, como tornillos y tuercas, lo que podría provocar que la bicicleta se desmonte repentinamente y cause lesiones corporales graves.
La Seguridad es lo Primero
Verificar el correcto funcionamiento del extremo de la puntera y asegurar que el cable esté lubricado son pasos esenciales. Además, se debe revisar que la funda exterior del cable no sea ni demasiado larga ni demasiado corta.
- Lista de cables utilizados:
- Funda exterior recomendada: SP41 Ø4 mm
- Cable interior: Ø1,2 mm (SL-M9100)
Lista de Herramientas Necesarias
Para llevar a cabo la instalación, extracción, ajuste y mantenimiento, se requieren las siguientes herramientas:
- Llave hexagonal de 2 mm
- Llave hexagonal de 2,5 mm
- Llave hexagonal de 3 mm
- Llave hexagonal de 4 mm
- Destornillador
Instalación de la Maneta de Cambio
Tipo Estándar
- Afloje el tornillo de montaje para abrir la abrazadera de la maneta de freno.
- Apriete el tornillo de montaje. Utilice una agarradera para la manilla con un diámetro exterior máximo de 32 mm o inferior.
Nota: Asegúrese de que la tuerca de ajuste de posición esté bien instalada en la abrazadera.
Nota: Realice la instalación en el manillar tras agregar una junta tórica en el lateral de la abrazadera tal y como se indica en la ilustración.
- Ajuste la posición de la maneta de cambio deslizándola horizontal y verticalmente.
- Abra la abrazadera de la maneta de freno aflojando el tornillo de montaje.
I-SPEC EV

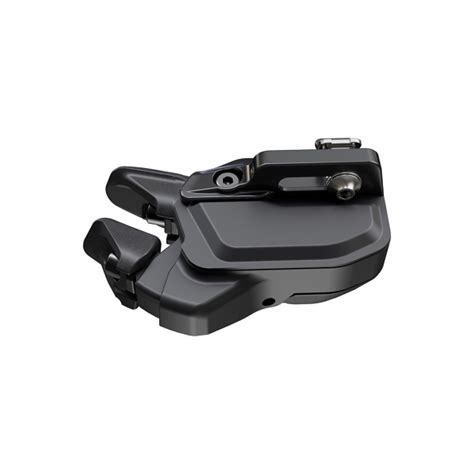

Shimano I spec II shifter mounted to I spec EV brake lever
Instalación de la Palanca de Tija del Sillín
- Coloque provisionalmente la palanca de tija del sillín en la abrazadera con el tornillo de ajuste de la posición de la unidad.
- Instale la maneta del freno en el manillar.
Nota: Realice la instalación en el manillar tras agregar una junta tórica en el lateral de la abrazadera tal y como se indica en la ilustración.
Consejos técnicos: Para retirarlo, afloje el tornillo de ajuste de la posición de la unidad al mismo tiempo que tira del cuerpo principal de la palanca de tija del sillín hacia adelante.
- Apriete el tornillo de fijación del cable mientras tira del cable interior.
- Corte el cable interior de modo que sobresalgan entre 12 y 15 mm. Utilice la herramienta TL-CT12 para cortar el cable.
Ajuste
Cambio del Convertidor de Modo (Velocidades) (Maneta de Cambio Trasera)
Cambie el modo de la maneta para que coincida con el número de engranajes del cassette de piñones. Gire el interruptor.
Ajuste de la Posición de Parada de la Maneta (Maneta MONO)
La posición de parada de la maneta puede regularse en tres posiciones distintas. La maneta permanecerá en la posición regulada tras accionarla. Un accionamiento adicional de la maneta la devolverá...
Mantenimiento
Sustitución del Cable Interior
Antes de iniciar la sustitución, afloje los tornillos de fijación del cable (tuercas) del desviador delantero, el trasero y de la tija del sillín.
- Coloque la maneta de cambio en la posición inicial.
- Accione la palanca de liberación 11 veces o más, para manetas de 12 velocidades, o 10 veces para las de 11.
- Sustituya el cable interior e instale la tapa de enganche del extremo del cable. Detenga el tope de gancho del extremo del cable en la posición que se muestra en la ilustración. Si se gira la pieza a la fuerza, se dañarán las roscas del tornillo de la tapa.
- Deslice el tope y retire el cable interior. No extraiga la tapa por completo. Extraiga el cable interior de la separación.
Nota: Si se empuja a la fuerza el tope, podría dañarse la pestaña que evita que se desenganche la pieza.
Palanca de Tija del Sillín
- Desconecte el tope interior. Corte el cable interior con TL-CT12.
- Afloje el tornillo de fijación del cable y extraiga el cable interior.
- Coloque el cable interior. Pase el cable por la ranura de fijación del cable situada encima del tornillo de fijación del cable.
- Apriete el tornillo de fijación del cable mientras tira del cable interior.
- Corte el cable interior de modo que sobresalgan entre 12 y 15 mm. Utilice la herramienta TL-CT12 para cortar el cable.
Sustitución de la Unidad de la Maneta de Cambio
El desmontaje y montaje solo debería realizarse cuando se sustituya la unidad de la maneta de cambio. La maneta MONO no puede sustituirse.
- Extraiga el cable interior.
- Extraiga el tornillo de fijación de la unidad.
- Extraiga la unidad de la maneta de cambio.
- Extraiga los tres tornillos de montaje.
- Extraiga la cubierta.
Lleve a cabo la instalación de la unidad de la maneta de cambio en orden inverso al procedimiento de extracción.
Sustitución de la Almohadilla de la Palanca (Maneta de Cambio)
Nota: Asegúrese de utilizar un destornillador del tamaño correcto para instalar o extraer los pernos de montaje de la almohadilla. De lo contrario, podrían provocarse daños a los pernos de montaje de la almohadilla.
Tenga en cuenta que las especificaciones están sujetas a cambios por mejoras sin previo aviso.
