Para cualquier propietario de un vehículo, es recomendable conocer cuáles son las partes y piezas que conforman un motor. Un motor automotriz es una máquina térmica compleja diseñada para convertir la energía química contenida en el combustible en energía mecánica, que impulsa las ruedas del vehículo.
Comprender sus componentes y funciones es fundamental para cualquier persona interesada en el funcionamiento interno de un automóvil, desde el conductor ocasional hasta el mecánico profesional. Hoy, exploraremos en detalle las partes de la culata de una moto.
PRINCIPIO de funcionamiento en 3D de un motor 125,150,200,250 etc / así funciona una MOTOCICLETA 💥
¿Qué es la Culata?
La culata, también denominada cabeza del motor, consiste en un bloque de metal, generalmente de hierro fundido o aleación de aluminio, que sella la parte superior de los cilindros de un motor de combustión evitando así que haya pérdidas de compresión. Se fabrica con estos materiales buscando un equilibrio entre altos niveles de resistencia y rigidez combinados con una buena conductividad térmica que permita liberar al exterior el calor de la cámara de combustión mejorando así el rendimiento del vehículo al elevar la relación de compresión.
Las culatas de aluminio, aunque cuentan con mejores propiedades de conducción del calor y son más ligeras, resisten mejor la fricción de los pistones.
La culata se encuentra unida al bloque motor por medio de tornillos y una junta amianto (Las juntas son elementos que se utilizan para conseguir un sellado estanco, evitan el paso de agua en el ensamblaje de dos partes, función que desempeña el empaque de cabeza o culata), que se encarga de sellar con firmeza y flexibilidad ambos componentes para soportar las altas temperaturas producidas por el motor e impedir fugas de compresión o líquido refrigerante.
En la culata se adhieren válvulas y sellos, ejes de levas, piñones, buzos, inyectores, bujías, bobinas y otros elementos que hacen posible la ignición o arranque de un motor Cuando se realiza un trabajo en la culata, se debe tener el cuidado por parte del prestador del servicio (tornero o reconstructor) de revisar con mucho esmero, para determinar, rajaduras, picaduras y otros daños. También debe tener la precaución de no desgastar más de lo necesario, para no provocar un problema al momento de la colocación y posterior puesta en marcha del auto.

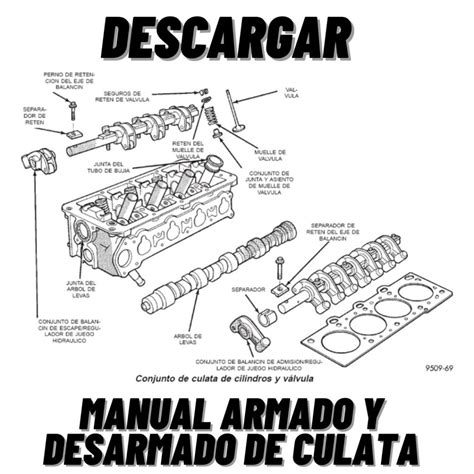

Componentes Principales de la Culata
- Válvulas de Admisión: Se abren para permitir que la mezcla de aire y combustible entre en el cilindro.
- Válvulas de Escape: Se abren para permitir que los gases de escape salgan del cilindro.
- Árbol de Levas (o Árboles de Levas): Controla la apertura y cierre de las válvulas. En los sistemas SOHC (Single Overhead Camshaft) hay un árbol de levas, mientras que en los DOHC (Double Overhead Camshaft) hay dos. Los DOHC permiten un control más preciso sobre la apertura y el cierre de las válvulas, lo que puede mejorar el rendimiento del motor.
- Conductos de Admisión y Escape: Canales que dirigen el flujo de aire y combustible hacia los cilindros y los gases de escape hacia el sistema de escape.
- Bujías (en motores de gasolina): Proporcionan la chispa necesaria para encender la mezcla de aire y combustible.
- Inyectores (en motores de inyección directa): Inyectan el combustible directamente en el cilindro.
Tapa de Válvulas
La tapa de válvulas tiene la función de sellar la parte superior del motor apoyada con un empaque de caucho, cubren el o los ejes de levas. Evitan el derrame de lubricante, ayudan a controlar la presión de aceite Y liberan calor o vapor generado en el motor.
En esta también se adhiere algunas válvulas y tuberías. Una de ellas es la válvula PCV o Positive Crankcase Ventilation Valve en inglés, que tiene la función de liberar la presión existente en el cárter a consecuencia del accionamiento del pistón y del incremento de temperatura que se produce en el interior del motor.
Por tanto, la válvula PCV permite el paso de los vapores de aceite e hidrocarburos generados en el cárter, expulsándolos al colector de admisión. De ese modo, estos vapores volverán a entrar en la cámara de combustión para formar parte de la mezcla aire- combustible. Para conseguir una combustión completa, la centralita (ECU) se encarga de ajustar la mezcla para que ésta sea óptima. Gracias a ello, la presión del cárter bajará, reduciendo la posibilidad de reventar las juntas y evitando una mayor emanación de gases contaminantes.
También en la culata están ancladas las válvulas de VANOS, VVTI, VTEC y algunas otras.
Empaque de Culata
El empaque de la culata por lo regular es de grafito , asbesto y/o algún otro material resistente a altas temperaturas, en la actualidad son muy comunes los de metales o aleaciones, sirve para formar una estanqueidad (sellar) entre las líneas de lubricación y de enfriamiento entre la cabeza y el block por otro lado también evitan fuga de compresión porque también sellan la cámara de combustión entre la cabeza y el block se puede dañar por un sobrecalentamiento del motor , por una aceleración brusca estando frio el motor o debido a que no aplicaron el torque adecuado (apretar) a los tornillos entre la cabeza y el block, o simplemente lo colocaron mal.
El Bloque Motor: La Base del Funcionamiento
El bloque motor es la estructura principal del motor, actuando como la base donde se alojan los cilindros. Fabricado generalmente de hierro fundido o aluminio, el bloque proporciona la rigidez y el soporte necesarios para soportar las fuerzas generadas durante la combustión. Dentro del bloque, los cilindros, que son cavidades mecanizadas con precisión, albergan los pistones que se mueven hacia arriba y hacia abajo.
Funciones Clave del Bloque Motor:
- Soporte estructural: Proporciona la base rígida para todos los demás componentes del motor.
- Alojamiento de cilindros: Alberga los cilindros donde ocurre la combustión.
- Canales de refrigeración y lubricación: Contiene conductos para el refrigerante y el aceite, esenciales para mantener la temperatura y lubricación adecuadas.
Pistones, Bielas y Cigüeñal: Transformando Movimiento Lineal en Rotacional
Dentro de cada cilindro se encuentra un pistón, una pieza móvil que se desplaza hacia arriba y hacia abajo. El pistón está conectado al cigüeñal mediante una biela. La fuerza generada por la combustión empuja el pistón hacia abajo, lo que a su vez hace girar el cigüeñal. El cigüeñal convierte el movimiento lineal del pistón en movimiento rotacional, que se utiliza para impulsar las ruedas del vehículo.
Funciones de los Componentes:
- Pistones: Reciben la fuerza de la combustión y la transmiten a la biela.
- Bielas: Conectan el pistón al cigüeñal y transmiten la fuerza. Deben soportar grandes tensiones y vibraciones.
- Cigüeñal: Convierte el movimiento lineal de los pistones en movimiento rotacional, que se transmite a la transmisión. El cigüeñal está diseñado para soportar las fuerzas de torsión y flexión generadas por los pistones.
El Sistema de Distribución: Sincronizando el Movimiento
El sistema de distribución, que incluye la correa o cadena de distribución, el árbol de levas y las válvulas, es crucial para sincronizar el movimiento de los pistones y las válvulas. La correa o cadena de distribución conecta el cigüeñal al árbol de levas, asegurando que las válvulas se abran y cierren en el momento preciso en relación con la posición de los pistones. Un fallo en el sistema de distribución puede provocar graves daños al motor.
Componentes del Sistema de Distribución:
- Correa o Cadena de Distribución: Sincroniza el movimiento del cigüeñal y el árbol de levas. Las correas de distribución requieren un reemplazo periódico, mientras que las cadenas de distribución suelen durar más tiempo.
- Árbol de Levas: Controla la apertura y cierre de las válvulas.
- Válvulas: Permiten la entrada de aire y combustible y la salida de gases de escape.
- Tensor de la Correa o Cadena: Mantiene la tensión adecuada en la correa o cadena de distribución.
El Sistema de Lubricación: Reduciendo la Fricción y el Desgaste
El sistema de lubricación es esencial para reducir la fricción entre las piezas móviles del motor, prevenir el desgaste y disipar el calor. El aceite del motor se bombea a través de todo el motor, lubricando los pistones, las bielas, el cigüeñal, el árbol de levas y otros componentes críticos. El filtro de aceite elimina las impurezas del aceite, manteniéndolo limpio y eficaz.
Componentes del Sistema de Lubricación:
- Bomba de Aceite: Bombea el aceite a través del motor.
- Filtro de Aceite: Elimina las impurezas del aceite.
- Cárter de Aceite: Almacena el aceite.
- Conductos de Aceite: Dirigen el flujo de aceite a través del motor.
El Sistema de Refrigeración: Manteniendo la Temperatura Óptima
El sistema de refrigeración es responsable de mantener la temperatura del motor dentro de un rango óptimo de funcionamiento. El refrigerante circula a través del bloque motor y la culata, absorbiendo el calor generado por la combustión. El refrigerante luego pasa a través del radiador, donde se enfría mediante el flujo de aire. Un termostato controla el flujo de refrigerante para mantener la temperatura del motor constante.
Componentes del Sistema de Refrigeración:
- Radiador: Enfría el refrigerante.
- Bomba de Agua: Hace circular el refrigerante a través del motor.
- Termostato: Controla el flujo de refrigerante.
- Ventilador: Aumenta el flujo de aire a través del radiador.
- Mangueras: Conectan los diferentes componentes del sistema de refrigeración.
El Sistema de Encendido (Motores de Gasolina): Iniciando la Combustión
En los motores de gasolina, el sistema de encendido es responsable de generar la chispa necesaria para encender la mezcla de aire y combustible en los cilindros. La bobina de encendido transforma el voltaje de la batería en un alto voltaje, que se envía a las bujías a través de los cables de las bujías. Las bujías producen una chispa que enciende la mezcla de aire y combustible.
Componentes del Sistema de Encendido:
- Batería: Proporciona la energía eléctrica.
- Bobina de Encendido: Transforma el voltaje de la batería en un alto voltaje.
- Cables de las Bujías: Conectan la bobina de encendido a las bujías.
- Bujías: Producen la chispa que enciende la mezcla de aire y combustible.
El Sistema de Alimentación de Combustible: Suministrando la Energía
El sistema de alimentación de combustible suministra el combustible necesario para la combustión. En los motores más antiguos, se utilizaba un carburador para mezclar el aire y el combustible. En los motores modernos, se utiliza un sistema de inyección de combustible, que inyecta el combustible directamente en los cilindros o en el colector de admisión. La bomba de combustible bombea el combustible desde el tanque de combustible hasta el motor. Los inyectores controlan la cantidad de combustible que se inyecta en los cilindros.
Componentes del Sistema de Alimentación de Combustible:
- Tanque de Combustible: Almacena el combustible.
- Bomba de Combustible: Bombea el combustible desde el tanque hasta el motor.
- Filtro de Combustible: Elimina las impurezas del combustible.
- Inyectores: Inyectan el combustible en los cilindros (o en el colector de admisión).
- Regulador de Presión de Combustible: Mantiene la presión del combustible constante.
El Sistema de Escape: Eliminando los Gases de Combustión
El sistema de escape elimina los gases de escape producidos por la combustión. El colector de escape recoge los gases de escape de los cilindros y los dirige hacia el catalizador. El catalizador reduce las emisiones contaminantes de los gases de escape. El silenciador reduce el ruido del escape.
Componentes del Sistema de Escape:
- Colector de Escape: Recoge los gases de escape de los cilindros.
- Catalizador: Reduce las emisiones contaminantes.
- Silenciador: Reduce el ruido del escape.
- Tubo de Escape: Conduce los gases de escape hacia la atmósfera.
Sensor de Oxígeno (O2 Sensor)
El sensor de oxígeno mide la cantidad de oxígeno en los gases de escape. Esta información se utiliza para ajustar la mezcla de aire y combustible para una combustión más eficiente y limpia. Un sensor de oxígeno defectuoso puede provocar un aumento en el consumo de combustible y un aumento en las emisiones.
Unidad de Control del Motor (ECU)
La ECU o Electronic Control Unit es el computador y corazón de un auto. La unidad de control del motor (ECU) es una computadora que controla varios aspectos del funcionamiento del motor, como la inyección de combustible, el encendido y la sincronización de las válvulas.
Si la ECU presentase algún problema, la única vía de solución es hacer un scanner automotriz y así poder encontrar, diagnosticar y evaluar el problema.
