Este artículo proporciona una descripción detallada de las características técnicas del scooter Jet Max 250 Inyección Ducati, ofreciendo una mejor comprensión de sus controles y funcionamiento. Esperamos que disfrute de conducir su JETMAX 250.

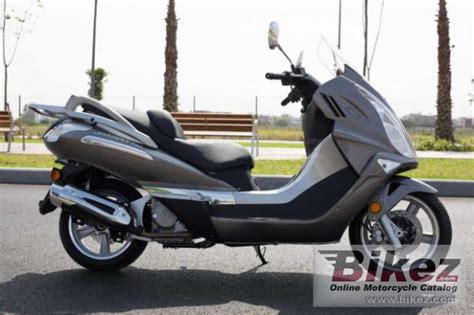

Descripción del Vehículo
El scooter Jet Max 250 cuenta con los siguientes componentes:
- Guiño delantero bajo asiento
- Guiño trasero
- Espejo retrovisor
- Apoyapiés de pasajero
- Apoyapiés de conductor
- Muleta (pie) lateral
- Guantera
- Nº de chasis
- Nº de motor
- Manija de sujeción del pasajero
Registro del NIV (Número de Identificación Vehicular)
Los números de serie de identificación de su vehículo son necesarios para poder registrarlo. El nº del motor, se encuentra grabado en el lado izquierdo del carter en la parte inferior, cercano al caballete.
¡No subestimes las Scooter! CF Moto Jetmax 250 Review!
Controles e Indicadores del Manubrio
El manubrio incluye:
- Manillar izquierdo
- Tablero de instrumentos y comando MP3
- Manillar derecho
- Espejos retrovisores
Tablero de Instrumentos
El tablero de instrumentos incluye un velocímetro que indica la velocidad de manejo en Km/h. Al colocar la unidad en contacto, la aguja recorrerá toda la escala y retornará a su punto original (CERO) a modo de testeo. Se recomienda no interrumpir este test.
Reloj Digital
Para programar la hora del reloj digital, deberá abrir la guantera en primer lugar, luego colocar la unidad en contacto. En el interior de la guantera se encuentra un botón rojo, presionar mediante pulsos para incrementar la hora, mantener presionado para incrementar los minutos. Una vez configurada la hora, quite el contacto y la misma quedará guardada.
Interruptor o Llave de Encendido
Esta unidad posee una protección antivandálica en su tambor de arranque ofreciéndole un plus de seguridad. Para accionarlo utilice la parte octogonal que posee la llave y colóquela en la hendidura de la misma forma con su lado más corto orientado hacia arriba y a la izquierda en 45º.
Traba de Dirección
Cuando estaciona la motocicleta, aconsejamos bloquear el manubrio para dificultar el robo.
Controles del Manillar
Manillar Izquierdo
| Instrumento | Posición | Función |
|---|---|---|
| Interruptor de intensidad de luz | Alta intensidad | Luz de alta intensidad (luz alta) está encendida |
| Baja intensidad | Luz de baja intensidad (luz baja) está encendida | |
| Palanca de frenos trasera | Acciona el freno trasero |
Manillar Derecho
| Instrumento | Posición | Función |
|---|---|---|
| Palanca de frenos delantero | Acciona el freno delantero. | |
| Puño del acelerador | Acelera el motor de la motocicleta. | |
| Interruptor de luces | Luz principal | Luz principal delantera encendida. |
| Luz posición | Luz de posición delantera y trasera encendidas. | |
| Apagado | Todas las luces apagadas. |
Compartimentos para Guardar Objetos
Se encuentran al frente del conductor y debajo del asiento. Para abrir el compartimento bajo asiento:
- Coloque la llave en el tambor de arranque.
Guantera
- Inserte la llave y gírela en sentido horario y tire para abrir.
- Para cerrar simplemente presione hasta que trabe y retire.
Guía para el Usuario
- Inspección previa a la conducción: Es necesario para su seguridad, controlar.
Asentado del Motor
Recomendamos que durante los primeros 1000km: No acelere en exceso, sugerimos circular a una velocidad máxima de 50 km/h.
Frenado
Para el frenado normal: desacelere completamente y aplique.
Apagado del Motor
- Con el vehículo detenido, desacelere completamente (si es que estuviese acelerando) para reducir las revoluciones del motor hasta que quede en ralentí.
- Gire la llave de encendido hasta la posición de apagado.
IMPORTANTE: DETENER EL MOTOR SI ESTÁ...
Revisión, Ajuste y Mantenimiento
Lubricantes
- Revisión del aceite del motor: Se aconseja hacerlo antes de conducir en la motocicleta.
- Cambio de aceite del motor: El aceite del motor juega un rol importante en el trabajo del motor.
Revisión y Reemplazo del Filtro de Nafta
Al ser un producto con tecnología EFI, el circuito de nafta trabaja con alta presión, por lo que no debe realizar ningún tipo de manutención por su cuenta, acérquese al concesionario ante cualquier inquietud.
Revisión y Ajuste de la Luz de Válvulas
- Evite que entre agua en el filtro de aire durante el lavado de la motocicleta.
Procedimiento Durante el Almacenamiento
- Preste atención para prevenir a su moto de humedad, sol y lluvia y así evitar posibles daños innecesarios.
Tabla de Códigos de Errores ECU
Si el sistema de inyección electrónica detecta una falla en algunas de sus partes, la central ECU se lo informará al poner en contacto la unidad destellado el indicador Nº6 del tablero. A continuación se describen los códigos según la cantidad de destellos que emitan dicho indicador. El presente listado es meramente informativo, no trate de solucionar ninguno de estos inconvenientes por su cuenta sino que...
Tabla de Mantenimiento Periódico
I - Inspeccionar, C - Calibrar, R - Reemplazar, A - Ajustar
Garantía
Condiciones Generales de la Garantía
KELLER MOTORS ofrece en este producto 2 años o 20.000 KM (lo que suceda primero) de GARANTÍA MECÁNICA a partir del usuario, por lo que Ud. La garantía es tanto responsabilidad de la marca como del usuario.
Requisitos Necesarios para el Reclamo
- Modificar de la condición original del vehículo.
KELLER MOTORS limita el alcance de la Garantía en los siguientes casos:
- Todo tipo de fluidos tales como líquidos de frenos, aceite de motor o transmisión, líquido refrigerante.
- El empleo de repuestos o piezas no originales Keller.
- El agregado de accesorios.
Cuando los daños son ocasionados por retraso al hacer la solicitud de garantía y/o demoras en la realización del trabajo por garantías, carece derecho a indemnización ni a la pró...
Especificaciones Técnicas
MOTOR
- Tipo: Monocilíndrico de 4 tiempos, 4 válvulas, refrigerado por agua.
- Cilindrada: 249,2 cc
- Diámetro y carrera: 72 mm x 61,2 mm
- Relación de compresión: 10,5:1
- Potencia: 23 Hp a 8.000 rpm
- Inyección: Inyección electrónica Ducati SPA Electronics.
ESPECIFICACIONES ELÉCTRICAS
| UBICACIÓN | TIPO | COLOR | CANTIDAD | ESPECIFICACIONES |
|---|---|---|---|---|
| Alta/Baja | Halógena HS1 | Cristal | 12 Volts, 35/35 Watts | |
| Luz Posición delantera | Unipolar tipo muela de 10 mm | Cristal | 12 Volts, 5 Watts | |
| Guiños (Todos) | Unipolar tipo ballesta | Ambar | 12 Volts, 10 Watts | |
| Luz Trasera, Posición/Stop | Plaqueta de LEDs integrados | Rojo | 12 Volts |
Seguridad en la Conducción
Para garantizar su seguridad, la conducción del vehículo requiere esfuerzos especiales de su parte. Familiarícese bien con los sistemas de freno. Utilice ambos frenos delantero y trasero, para no perder el control del vehículo. Use prendas que cubran totalmente las piernas, ya que el sistema de escape genera gran calor durante el uso y permanece caliente por un tiempo prolongado.
ACCESORIOS
Nuestra compañía ha seleccionado específicamente accesorios genuinos para la motocicleta. Usted es responsable de la elección, instalación y uso de accesorios que no son de nuestra compañía. Asegúrese de que los accesorios no dificulten la libertad de movimiento del conductor y su habilidad de controlar. Una instalación inapropiada de accesorios puede crear inestabilidad y perjudicar el funcionamiento de la motocicleta.
CARGA
KELLER no se responsabiliza por el reemplazo de piezas no autorizadas, condición general de la motocicleta, rutas en mal estado o mal tiempo. Estas indicaciones generales le ayudaran a decidir como equipara su motocicleta y como cargarla con seguridad.
