Tutorial de Reparación del Estator de Motocicleta

El estator es un componente crucial del sistema de carga de una motocicleta. Su función principal es generar la corriente alterna que, tras ser rectificada por el regulador, carga la batería y alimenta los sistemas eléctricos de la moto. Cuando el estator falla, pueden surgir diversos problemas, desde la descarga de la batería hasta la imposibilidad de arrancar la moto.

Esquema del sistema de carga de una motocicleta.

Problemas Comunes del Estator

Algunos de los problemas más frecuentes que afectan al estator incluyen:

• Cortocircuitos: Pueden producirse entre las bobinas del estator o entre las bobinas y la masa, impidiendo la correcta generación de corriente.
• Bobinas quemadas: El sobrecalentamiento o el exceso de corriente pueden dañar el aislamiento de las bobinas, provocando su deterioro y fallo.
• Conexiones defectuosas: Las conexiones eléctricas del estator pueden aflojarse o corroerse, interrumpiendo el flujo de corriente.

Diagnóstico del Estator

Antes de proceder a la reparación o sustitución del estator, es fundamental realizar un diagnóstico preciso para confirmar que el problema reside realmente en este componente. Algunas pruebas que se pueden realizar son:

• Medición de la tensión de salida: Con un multímetro en modo de corriente alterna, se mide la tensión entre los tres cables que salen del estator con el motor en marcha. Los tres valores deberían ser similares.
• Medición de la resistencia de las bobinas: Con el motor apagado, se mide la resistencia entre cada par de cables del estator. Los valores deben ser bajos y similares entre sí.
• Comprobación de continuidad a masa: Se verifica que no haya continuidad entre ninguno de los cables del estator y la masa de la moto.

Si al ralentí la tensión baja a 13.3V, es una señal de que algo no está bien. Es importante revisar los conectores y asegurarse de que los tres cables den valores similares. Si uno de ellos da un valor diferente, podría indicar un problema en el estator.

Reparación del Estator

En algunos casos, es posible reparar el estator en lugar de sustituirlo por uno nuevo. Esto puede ser una opción más económica, especialmente si el problema se debe a conexiones sueltas o bobinas dañadas superficialmente. Una opción es rebobinar el estator, pero es importante saber qué tipo de cobre lleva y cuántas vueltas.

Consideraciones antes de reparar:

• Si se va a realizar la reparación del estator o comprar el regulador nuevo, puedes contactar con talleres especializados.
• Estos talleres realizan todo tipo de reparaciones eléctricas y electrónicas de la moto, incluyendo estatores, CDI´s, pick ups, motores de arranque, etc., y reguladores nuevos.
• Los precios suelen ser menores que las piezas originales, garantizando el mismo funcionamiento e incluso mejorando las prestaciones al utilizar hilos de cobre con barnices protectores capaces de soportar altas temperaturas.

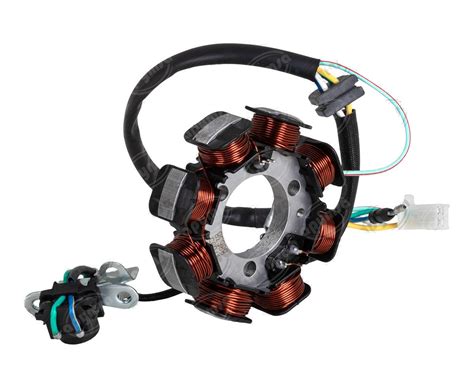

Estator de motocicleta.

Sustitución del Estator

Si la reparación no es viable o el estator está demasiado dañado, la mejor opción es sustituirlo por uno nuevo. Puedes encontrar estatores de repuesto en tiendas especializadas o en línea.

Consideraciones al sustituir el estator:

• Es sencillo cambiarlo, pero hay que tener mucho cuidado con la junta para que no haya fugas de aceite.
• Al quitar la tapa, saldrá algo de aceite, por lo que es recomendable colocar un recipiente debajo para evitar manchar el suelo.

Mejoras y Modificaciones

En algunos casos, se pueden realizar mejoras en el estator para aumentar su durabilidad y rendimiento. Algunas opciones son:

• Rebobinado con hilo de cobre de mayor calidad: Utilizar hilo de cobre con un mejor aislamiento térmico puede aumentar la resistencia del estator al sobrecalentamiento.
• Aumento del número de espiras: Aumentar ligeramente el número de espiras en las bobinas puede aumentar la potencia de salida del estator.
• Mejora de la refrigeración: Instalar un sistema de refrigeración adicional, como un radiador de aceite, puede ayudar a mantener el estator a una temperatura óptima de funcionamiento.

Reparación del Volante Magnético (Modelos Anteriores al 94)

Los modelos anteriores al 94 sufren un defecto de diseño que se soluciona cambiando el volante magnético. Si no tienes experiencia en mecánica, es preferible no realizar este proceso. Una vez tomada la decisión, reúne el material y las herramientas necesarias. Es conveniente usar un caballete elevador para levantar la moto y trabajar a una altura cómoda.

Materiales necesarios:

• Soldadura metálica en frío NURAL 21 (soporta hasta 150 grados).
• Pasta para juntas NURAL 28 (resistente al aceite y altas temperaturas).
• Malla de acero de 0,5 mm de espesor.

Pasos a seguir:

1. Vaciar el aceite del motor.
2. Desmontar la palanca del cambio y el apoyapiés del conductor.
3. Retirar los 9 tornillos de la tapa del alternador y despegar la tapa con cuidado.
4. Limpiar completamente el interior del volante magnético.
5. Tomar la medida de la malla metálica y cortarla.
6. Mezclar los dos tubos de NURAL 21 hasta obtener una pasta homogénea.
7. Extender una fina capa sobre los imanes y pegar la malla.
8. Usar pequeñas muelas abrasivas para que el conjunto malla-pegamento no roce con las bobinas del estator.
9. Limpiar todo el conjunto para eliminar restos.
10. Cerrar provisionalmente el conjunto y asegurarse de que el volante magnético no roza con las bobinas del estator.
11. Cerrar definitivamente el conjunto y reponer el aceite.

Tabla de Voltajes y Resistencias Típicas
