En el ámbito de la ingeniería eléctrica y electrónica, el control eficiente y preciso de la energía es fundamental para el funcionamiento de una amplia gama de sistemas y dispositivos. Uno de los componentes clave en este proceso es el controlador de voltaje, un dispositivo diseñado para regular, ajustar y estabilizar el voltaje en un circuito eléctrico.
¿Qué es un Controlador de Voltaje?
Un controlador de voltaje es un dispositivo o circuito electrónico diseñado para regular, estabilizar y ajustar la tensión eléctrica suministrada a una carga o sistema eléctrico. Su función principal es mantener el nivel de voltaje dentro de parámetros específicos, independientemente de las variaciones en la fuente de alimentación o en las condiciones de carga.
Componentes Técnicos
Desde una perspectiva técnica, el controlador de voltaje se basa en una serie de componentes que pueden incluir resistencias, condensadores, transistores, diodos, y circuitos integrados especializados, como los reguladores de voltaje lineales o conmutados.
- Controlador de voltaje lineal: Utiliza un elemento activo, como un transistor de paso, que ajusta continuamente la resistencia interna para mantener el voltaje de salida constante.
- Controlador de voltaje conmutado (switching): Opera mediante la conmutación de la corriente de entrada en pulsos de alta frecuencia a través de un dispositivo de conmutación, como un transistor MOSFET.
Elementos de un Controlador de Voltaje
Por su parte, un controlador de voltaje está compuesto por diversos elementos que trabajan en conjunto para regular y estabilizar el voltaje suministrado a una carga.
- Fuente de referencia de voltaje: Proporciona un voltaje estable y preciso que sirve como referencia para regular el voltaje de salida.
- Elemento de control: Suele ser un transistor (BJT o MOSFET) que ajusta la corriente que fluye hacia la carga para estabilizar el voltaje.
¿Cómo Funciona un Controlador de Voltaje?
El funcionamiento de un controlador de voltaje se basa en la capacidad de detectar variaciones en el voltaje de entrada y ajustarlo para que la salida se mantenga estable. Estos dispositivos operan en tiempo real, monitoreando el voltaje y realizando los ajustes necesarios para garantizar que los equipos conectados reciban la cantidad de energía adecuada.
Regulador de Voltaje Lineal
Un regulador de voltaje lineal funciona disipando la energía excedente para mantener un voltaje de salida constante. Este tipo de regulador emplea un elemento de control activo, como un transistor bipolar (BJT) o un transistor de efecto de campo (MOSFET), que actúa como una resistencia variable. Así, el funcionamiento se basa en la detección del voltaje de salida mediante un divisor resistivo o un sensor, comparando esta medida con un voltaje de referencia fijo. Si la salida difiere de la referencia, se genera una señal de corrección que ajusta el transistor de paso, aumentando o disminuyendo la caída de voltaje para mantener la salida constante. En los reguladores lineales, el exceso de voltaje se disipa en forma de calor.
Regulador de Voltaje Conmutado
Por otro lado, un regulador de voltaje conmutado utiliza una técnica más eficiente para regular el voltaje de salida al convertir la tensión de entrada en pulsos de alta frecuencia mediante la rápida conmutación de un transistor. En lugar de disipar energía como los reguladores lineales, estos pulsos se filtran mediante un circuito LC para generar un voltaje estable. Durante los ciclos de encendido, el inductor almacena energía en forma de campo magnético, que luego se libera hacia la carga cuando el transistor se apaga, proporcionando un voltaje continuo. El controlador ajusta el ciclo de trabajo en función del voltaje de salida, aumentando el tiempo de encendido si el voltaje es bajo y reduciéndolo si es alto.
Desde dispositivos de consumo comunes hasta sistemas industriales, el controlador de voltaje garantiza que la tensión eléctrica proporcionada a los equipos sea siempre la adecuada, previniendo daños o fallos en su funcionamiento.
Aplicaciones en Bicicletas
Para aquellos que disfrutan de rutas en bicicleta, especialmente las de larga duración, la implementación de un sistema de carga eficiente es crucial. Aquí es donde entran en juego las dínamos de buje y los reguladores de tensión.
Dínamos de Buje
Las dínamos de buje son generadores que convierten la energía mecánica del pedaleo en energía eléctrica. A diferencia de las dínamos tradicionales que rozan contra el neumático, las dínamos de buje están integradas en el eje de la rueda delantera, ofreciendo una solución más eficiente y silenciosa.
Es importante elegir un buje de calidad para asegurar que la dinamo alcance rápidamente la cantidad de energía necesaria para alimentar el sistema.
Estabilizadores y Reguladores
Un estabilizador de la dinamo a DC es esencial para convertir la corriente alterna (AC) generada por la dinamo en corriente continua (DC), que es la que utilizan la mayoría de los dispositivos electrónicos. Además, es crucial contar con salidas de 5V para cargar dispositivos como teléfonos móviles, GPS y otros accesorios.
Algunos estabilizadores populares en el mercado incluyen el e-werk y el kamo, aunque también es posible diseñar y fabricar un sistema propio, especialmente si se tiene experiencia en ingeniería electrónica.
Baterías y Monitoreo
Incluir una batería en el sistema es importante para estabilizar el suministro eléctrico y asegurar que los dispositivos sigan cargando incluso cuando la bicicleta se detiene. Una mini pantalla para monitorear el estado de la batería puede ser útil, aunque es importante considerar el consumo energético de la pantalla para no sobrecargar el sistema.
Para la pantalla, una opción eficiente es utilizar una e-paper, similar a las de los e-readers, que solo consumen energía al cambiar la información mostrada.
MPPT para Máxima Eficiencia
Una de las innovaciones más interesantes es la aplicación de algoritmos de Maximum Power Point Tracking (MPPT) para extraer la máxima potencia de la dinamo, similar a lo que se hace en paneles solares. Esta técnica puede aumentar significativamente la eficiencia del sistema de carga.
Arquitectura del sistema de carga:
- Dinamo de buje.
- Conversor Buck (Step Down): Convierte la tensión de la dinamo a 3.7-4.2V para las baterías de litio. Aquí se aplica el algoritmo MPPT.
- Baterías: Se utilizan baterías 18650, comunes en power banks.
- Conversor Boost (Step Up): Convierte la tensión de la batería a 5V para alimentar los dispositivos.
REGULADOR DE VOLTAJE CASERO ⚡ CON SOLO 3 COMPONENTES
Alternativas: Paneles Solares
Aunque las dínamos de buje son una excelente opción, los paneles solares también pueden ser una alternativa viable, especialmente para viajes largos. Los paneles solares pueden generar energía incluso cuando la bicicleta está parada y ofrecen una fuente de energía independiente de la velocidad de pedaleo.
| Fuente de Energía | Ventajas | Desventajas |
|---|---|---|
| Dinamo de Buje | Fiable, independiente del clima (en cierta medida) | Dependiente de la velocidad, menos eficiente en subidas |
| Paneles Solares | Genera energía incluso en reposo, alta potencia en condiciones óptimas | Dependiente del clima, orientación no siempre ideal |
Reguladores de Cable Shimano
Además de los sistemas de carga, es fundamental mantener el sistema de transmisión de la bicicleta en óptimas condiciones. Aquí es donde entra en juego el regulador de cable Shimano.
¿Qué es un Regulador de Cable Shimano?
El regulador de cable es un pequeño cilindro roscado, usualmente ubicado en el desviador trasero, el desviador delantero o en las manetas de cambio. Su función principal es ajustar la tensión del cable que conecta la maneta de cambio con el desviador. Este ajuste fino es crucial para compensar el estiramiento del cable con el tiempo y garantizar que el desviador se mueva a la posición correcta al cambiar de marcha.
Componentes Clave
- Cuerpo del Regulador: Generalmente hecho de aluminio o plástico resistente.
- Rosca de Ajuste: Permite girar el regulador para aumentar o disminuir la tensión del cable.
- Tope del Cable: Donde el cable de cambio se inserta y se asegura.
Funcionamiento del Regulador de Cables
El regulador de cables opera mediante un sistema de rosca que permite al ciclista ajustar la longitud efectiva del cable. Girar el regulador en sentido antihorario generalmente aumenta la tensión del cable, mientras que girarlo en sentido horario la disminuye. Este ajuste influye directamente en la posición del desviador.
Ajuste de la Tensión del Cable
- Identificar el Problema: Observar si los cambios son lentos, imprecisos o si la cadena salta entre los piñones.
- Localizar el Regulador: Encontrar el regulador de cable en el desviador o en la maneta.
- Ajustar la Tensión: Girar el regulador en pequeños incrementos y probar los cambios después de cada ajuste.
- Probar y Repetir: Continuar ajustando hasta que los cambios sean suaves y precisos.
Un ajuste adecuado asegura que el desviador se alinee correctamente con cada piñón o plato, permitiendo cambios limpios y sin esfuerzo.

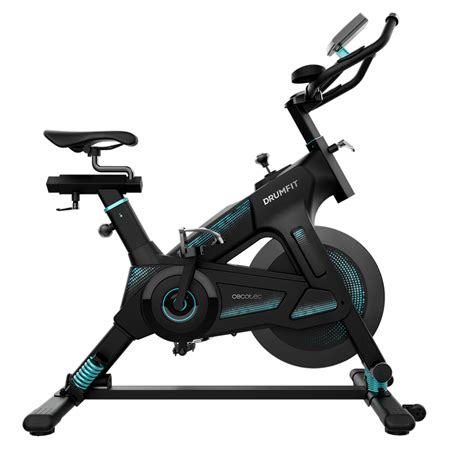

Mantenimiento de la Bicicleta Indoor
El mantenimiento de una bicicleta de ciclismo indoor es fundamental, para alargar su vida útil y buen funcionamiento durante muchos años. Debes tener en cuenta que el sudor es muy corrosivo.
- Utiliza un producto multo-uso tipo WD-40® para rociar la bicicleta.
- Para evitar que el sudor solidifique la estructura y los tubos del sillín y manillar, sácalos.
- Si la resistencia es de rozamiento, comprueba que la zapata se está desgastando de forma uniforme y que funciona correctamente.
- Si la resistencia es magnética, comprueba que funciona correctamente.
- Si la resistencia es de rozamiento, vigila que la zapata no se haya desgastado.
- Vigila que las bielas ni los pedales tengan ningún tipo de holgura.
- Al igual que con el mantenimiento semanal, utiliza aceite protector tipo WD-40®.
Ajuste de la Resistencia en Bicicletas Indoor
Las resistencias de una bicicleta indoor pueden ser de varios tipos, dependiendo del modelo de máquina que tengas en tu casa. Es el caso de la resistencia de fricción (o de rozadura) y la resistencia magnética.
La primera de ellas, la resistencia de fricción, está presente en un tipo de bicicleta que frena mediante una zapata por presión directa sobre la rueda de inercia en el momento de apretar el pomo o la palanca; mientras que la resistencia magnética lleva a cabo el frenado mediante un imán que se acerca o se aleja de la rueda de inercia en función de la posición en la cual coloques el pomo de la bicicleta.
Como puedes imaginar, la función de las resistencias de una bicicleta indoor son muy importantes. En este artículo te explicamos cómo ajustar una resistencia de bicicleta estática indoor y cómo arreglarla si fuera necesario.
Así mismo, te hablamos de las principales diferencias que hay entre los tipos de resistencias en bicicleta spinning. Como indicábamos en la introducción podemos encontrar dos modelos diferentes.
Resistencias de Fricción para Bicicletas Indoor
Las resistencias de fricción son las de toda la vida, las más sencillas, motivo por el cual resultan más económicas. Ahora bien, cuentan con la desventaja de que con el paso del tiempo la zapata se va desgastando y resulta necesario sustituirla por una nueva.
Resistencias Magnéticas para Bicicletas Indoor
Son las más modernas del mercado. Estas cuentan con la ventaja de que requieren poco mantenimiento ya que hay muy poco desgaste de la pieza y que resultan totalmente silenciosas. Además, con ellas es más sencillo establecer niveles de resistencia y obtener datos muy precisos sobre los vatios que se han generado durante el pedaleo.
Ahora que ya sabes qué diferencia hay entre un tipo de resistencia y otra ya podemos responder a cómo ajustar una bicicleta estática -concretamente, cómo ajustar la resistencia-. Ten en cuenta que ajustar la resistencia de una bicicleta estática, sea del tipo que sea, te permitirá ajustar la dificultad, así como el esfuerzo que debes realizar para llevar a cabo un entrenamiento eficaz -y para que los usuarios alcancen correctamente sus objetivos-.
Además, este tipo de ajuste puede resultar muy útil para prevenir lesiones y para llevar a cabo un entrenamiento más seguro. Algunas bicicletas cuentan con una resistencia automática.
Para que el usuario obtenga los mejores resultados es importante que ajuste la resistencia de manera adecuada y en base a su condición física y objetivos de entrenamiento.
Regulador de una Resistencia de Bicicleta Spinning
El regulador de una resistencia de bicicleta spinning o ciclo es la parte mecánica que se encarga de regular la carga o presión que ejerce la resistencia. Este tiene el aspecto de una rueda dentada y en él se encuentran los símbolos de más o menos indicados con una flecha, para saber hacia qué lado puedes sumarle o restarle fuerza a tu resistencia.
Los hay de muchos tipos diferentes. Algunos tienen forma de palanca y otros más redondeados.
¿Qué ocurre si la resistencia se ha estropeado y cómo podemos arreglarla?
Para saber si una resistencia se ha estropeado debes comprobar si es posible ajustar el nivel de esfuerzo que quieres realizar en la bicicleta. Si este se ha estropeado, entonces no será posible hacerlo.
Hay varias causas que pueden influir en los fallos de funcionamiento, por ejemplo, que el cable de la resistencia esté desconectado de la bicicleta de ciclo, que la conexión entre el cable de la resistencia y la bicicleta sea floja, que el cable se haya desgastado debido al uso o que la bicicleta estática de ciclo indoor no esté conectada a una fuente de alimentación.
También es posible que la bicicleta estática no esté calibrada correctamente.
Revisa las causas más comunes del fallo de la resistencia:
- Por supuesto, lo más importante es que revises si la resistencia está fallando por alguna de las causas más comunes que explicábamos arriba.
- Calibra la bicicleta estática: Es uno de los problemas más habituales.
- Reemplaza el cable de resistencia por uno nuevo: Si el cable de resistencia se ha desgastado por el uso lo más conveniente será que lo cambies por uno nuevo.
