Mantenimiento de Frenos de Tambor en Motocicletas: Guía Completa

Los frenos de moto son, de entre todos sus componentes, uno de los más importantes a tener en cuenta por la seguridad que ofrecen. La importancia de conocer los frenos de tu moto puede prevenir muchos accidentes, al igual que un correcto mantenimiento. Elegirlo o saberlo identificar es tu tarea como motociclista. Pero, ¿cómo se puede hacer? Hoy vamos a descubrirlo. ¡Empecemos!

Existen dos tipos principales de sistemas de frenos en motocicletas: el freno de tambor y el freno de disco. Los frenos de tambor son comunes en motos de pequeña cilindrada, como las de 125cc y 250cc. A continuación, exploraremos en detalle el mantenimiento de los frenos de tambor.

¿Cómo Funcionan los Frenos de Tambor?

El freno de tambor es uno de los sistemas de frenado más utilizados actualmente. Este tipo de freno es el más fácil de comprender si ponemos toda la información sobre la mesa. El frenado consiste en un disco metálico, en paralelo con la rueda y que va girando acorde a la rueda. En las capas de este tambor nos encontramos con placas de metal recubiertas en un material especializado. Al momento que se ejerce presión sobre el freno, dos pastillas se cierran por la cara del disco, de esta manera, el giro de la rueda se ve interrumpido por la presión. Las pastillas de metal son presionadas contra el disco por dos pistones que actúan al momento de accionar el pedal de freno o la manilla.

Este tipo de freno es más común en motos sin especificaciones especiales o cilindraje alto, es decir, en motos de uso cotidiano. Las motos más recientes y con un mayor poder, en su mayoría cuentan con un sistema de frenos en disco.

El mecanismo del freno de tambor diseñado por Louis Renault a principios del siglo XX es muy sencillo de comprender. Se instala un cubo, provisto por dos zapatas ubicadas en paralelo a las paredes del cubo en la rueda.

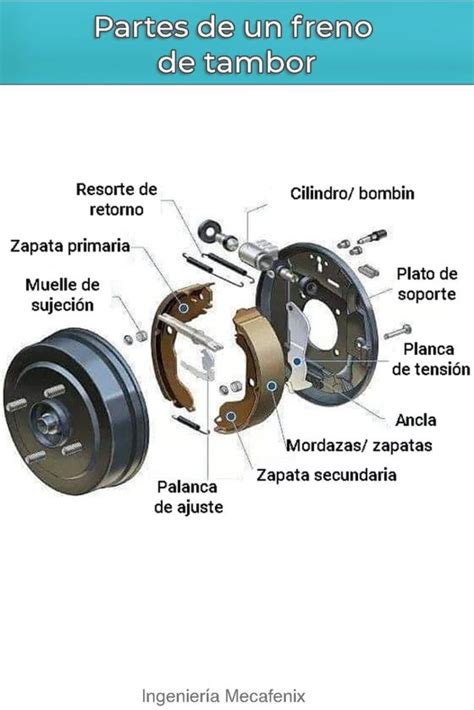

Componentes Clave del Freno de Tambor

• Tambor: También conocido como campana, tiene forma de cuenco metálico y se fija a la rueda trasera. Dentro de él se ubican las zapatas y sirve como pista de frenado interno.
• Zapatas: Tienen una base de aluminio sobre la cual está adherido un forro de fricción, encargado de rozar contra la pista de frenado del tambor para hacer que la rueda frene.
• Portazapatas: Aquí se colocan las zapatas y se fijan a través de un punto fijo y un punto móvil, tensado por resortes.

No existe un único tipo de freno de tambor, sino que es posible clasificarlos según distintos factores. También es posible encontrar tambores en función del número de levas de accionamiento. Así existen tambores simples, de doble o cuádruple leva. En los tambores de dos levas, las zapatas no se fijan a un punto estático en un extremo, si no que los extremos son flotantes y se guían por una leva cada uno (esto no ocurre en los de tipo simple). Con la doble leva, la zapata tiene una aproximación paralela al tambor y ejerce más presión.

Los frenos de tambor también pueden clasificarse según su funcionamiento. Estos pueden ser mecánicos o hidráulicos. En el caso de las motocicletas, se suele utilizar el sistema mecánico. El freno de tambor mecánico funciona cuando un cable activa las zapatas; el cable puede ser activado al pisar el pedal o por activar el freno manual.

Mantenimiento de Frenos de Tambor

Mantener en óptimas condiciones el sistema de frenado de nuestra motocicleta siempre es prioridad, por ese motivo ten presente los siguientes puntos que te ayudarán en el proceso:

1. El frenado de tambor resulta mucho más resistente que las otras variaciones en el mercado. A pesar de esto, el mantenimiento frecuente a los componentes de los frenos de tambor puede aumentar su vida útil.
2. Debes estar atento al estado visible del tambor, si ves que se presenta oxidado, con algunas grietas o deteriorado, debes considerar cambiar la pieza u optar por un buen proceso de restauración (aunque te recomendamos la primera opción).
3. Al momento de comprar tu kit de tambor para freno de motos trasero, asegúrate de adquirir el de mejor calidad y materiales. De esa manera podrás ahorrarte mucho dinero en reparaciones futuras, además que su mantenimiento será mucho más fácil.
4. Si requieres repuestos para tu freno de tambor, aplicar esta misma ley. Siempre acude a talleres de confianza y con buena reputación. Este consejo es universal; no confíes tu vehículo en personas que no tengan conocimientos o de reputación dudosa.
5. Durante los primeros días de instalación, debes ir testeando el correcto funcionamiento de los frenos. Jamás hagas suposiciones o asumas, siempre hay que estar seguro del estado de la motocicleta. Puedes hacer prueba durante los primeros cientos de kilómetros.

Al aplicar estos simples consejos, es seguro que mantendrás en buen estado los frenos de tambor y evitarás posibles accidentes.

El freno de tambor debe recibir un mantenimiento periódico para alargar su vida útil y evitar accidentes. Para ello, debe ajustarse la holgura del freno (sea este de pedal o de mano), que puede "soltarse" de más por el desgaste de las zapatas.

Ajustar los frenos de tambor es importante para la seguridad y el manejo de una moto. Aunque muchas motos modernas están equipadas con frenos de disco, los frenos de tambor siguen siendo comunes en muchos modelos, especialmente en motos clásicas y de bajo coste. El ajuste adecuado de los frenos de tambor es fundamental para mantener la eficiencia del sistema de frenado.

Con el tiempo, los frenos de tambor pueden desgastarse debido al uso constante, la corrosión y la acumulación de suciedad.

Otra forma de cuidar el sistema de freno de la moto es sustituyendo las zapatas. Esto deberá hacerse cuando el recorrido del tensor ha llegado a su fin y la holgura que provocaba (en el caso anterior), ya no puede corregirse ajustando las levas. Aquí es cuando las zapatas deben sustituirse o, de lo contrario, podría dañarse la pista de frenado.

Ajusta la tensión del cable del freno para que las zapatas se apliquen correctamente al tambor. Ajusta las zapatas para que se apliquen de manera uniforme al tambor, con esto garantizas que cada frenada sea efectiva y segura.

Una vez ajustadas las zapatas, reinstala la rueda y asegura todos los pernos. Sí, con las herramientas adecuadas y siguiendo estos pasos, puedes realizar el ajuste tú mismo. Si después de ajustar los frenos de tambor sigues experimentando problemas, puede haber otras cuestiones que necesiten atención profesional.

Pasos para Cambiar las Zapatas del Freno de Tambor

1. Desmontar la placa del soporte del freno: Una vez desmontada la rueda trasera, la placa de soporte del freno puede extraerse del tambor.
2. Retirar las zapatas viejas: Las zapatas pueden extraerse haciendo palanca con un destornillador ancho. No obstante, mantén una mano (con guante) en las zapatas y los resortes, ya que esto te ahorrará una extensa búsqueda de los resortes en el suelo del garaje. Ahora se pueden desenganchar fácilmente los resortes de las antiguas zapatas de freno. Si no se incluyen resortes en el volumen de suministro de las zapatas nuevas, no reutilices nunca resortes oxidados, elongados (la longitud máxima puede consultarse en el libro de reparaciones) o dañados. Si los muelles están bien, límpialos para volver a instalarlos.
3. Limpiar la placa de soporte del freno: Ahora hay que limpiar el tambor de freno y la placa del soporte del freno con limpiador de frenos, ya que, como en todos los trabajos en el freno, se requiere una limpieza meticulosa.
4. Hacer el eje del freno funcione suavemente: Ahora que todo está limpio y libre de grasa, se comprueba el buen funcionamiento del eje del freno. Si resulta difícil girarlo, hay que desmontar el eje, limpiarlo y engrasarlo. En la mayoría de los casos, solo es necesario retirar la maneta de freno y el eje se puede empujar por ahí. Pero antes de desenroscar la maneta, marca su posición en el eje con un punzón. Tras la limpieza, el eje se engrasa ligeramente con pasta de cobre y se vuelve a insertar en la placa de anclaje del freno. Ahora vuelva a colocar la maneta en la posición marcada.
5. Montar nuevas zapatas: A las zapatas nuevas se le aplica una capa lubricante fina de pasta de cobre en sus superficies de contacto con el soporte y la leva de freno. Para volver a montar las zapatas nuevas en la placa de soporte del freno, engancha primero los resortes. Ahora tensa las zapatas formando una V y colócalas en la leva de freno y en el pivote fijo. A continuación, presiona hacia abajo los bordes exteriores de la V y el mecanismo volverá a encajar en su sitio. Si la suciedad de las manos ha llegado a la superficie de las pastillas, podrás limpiarlas con esmeril. Haz una última comprobación para asegurarte de que los resortes y las mordazas estén correctamente asentados y concluye este paso.
6. Comprobar el tambor de freno: Antes de colocar la placa de soporte del freno con las zapatas nuevas en el tambor, revisa el tambor del freno para detectar posibles daños. Los depósitos ligeros de óxido y las superficies cristalizadas pueden eliminarse con esmeril. Si el tambor de freno está muy desgastado y presenta surcos en la zona de las pastillas de freno, la única opción es acudir a un taller especializado. Aquí se puede tomar una decisión profesional de si el tambor de freno se puede tornear o si ya se ha superado el diámetro máximo. En el caso de una llanta de radios, se puede renovar el buje de la rueda. Si tienes una rueda compuesta, la única opción es comprar una llanta nueva.
7. Ajustar el recorrido en vacío: Ahora monta la rueda trasera con el anclaje de freno y la barra de freno, tensa correctamente la cadena y aprieta todas las uniones atornilladas con el par de apriete prescrito. Los pasadores desechables presentes, si no son permanentes, deben renovarse. Ahora ajusta el freno: como regla general para el recorrido en vacío se aplican aprox. de 5 mm a 10 mm de juego en el pedal (consulta el manual) hasta que el freno se acople. Es esencial que la holgura esté correctamente ajustada, de lo contrario el freno responderá demasiado tarde o incluso puede bloquearse al calentarse. Este juego se ajusta en el extremo de la barra del freno mediante una tuerca de ajuste. Una vez ajustado, gira la rueda trasera con la mano varias veces y comprueba que gira libremente (con la moto levantada) y que no hay nada que roce. Por último, para completar el trabajo, ajusta el interruptor de la luz de freno. Cuando se afloja la contratuerca del interruptor de la luz de freno, este puede girarse. La luz de freno debe encenderse justo antes de que comience el efecto de frenado.

Atención: Los primeros 200 kilómetros deben dedicarse a evitar los frenazos bruscos al utilizar el renovado freno de tambor, en la medida en que lo permita la situación del tráfico. Las nuevas pastillas de freno y el tambor de freno deben "acostumbrarse" primero el uno al otro mediante un buen asentamiento.

Tabla comparativa entre frenos de disco y tambor:

Ventajas y Desventajas de los Frenos de Tambor

Ventajas:

• Económicos: Generalmente su coste es menor.
• Mantenimiento sencillo: Más fácil de mantener en comparación con los frenos de disco.

Desventajas:

• Sobrecalentamiento: Tienden a sobrecalentarse, reduciendo su eficacia en frenadas continuadas o bruscas.
• Menos potencia: Ofrecen menos potencia que los de disco.

Como siempre advertimos desde la red Confortauto, es importante llevar a cabo inspecciones periódicas en tu taller de confianza más cercano para revisar la parte mecánica de tu moto. Y es que es fundamental comprobar una parte tan importante para nuestra seguridad, como son los frenos, con el objetivo de detectar desgastes o daños. Si fuera el caso, las piezas en mal estado deberán ser sustituidas para garantizar tu protección al 100%.

Mantenimiento de las Pinzas de Freno

El mantenimiento de las pinzas de freno es crucial para garantizar la seguridad y el rendimiento óptimo del sistema de frenado de una motocicleta. Las pinzas juegan un papel fundamental al detener la moto presionando los discos de freno, convirtiendo la energía cinética en calor. El mantenimiento regular, incluido el uso de kits de reparación, es esencial.

Importancia del Mantenimiento de las Pinzas de Freno

• Seguridad: Unas pinzas de freno bien mantenidas son vitales para la seguridad del conductor. Un fallo en el sistema de frenado puede provocar accidentes y lesiones. La inspección y el mantenimiento regulares ayudan a identificar y abordar posibles problemas antes de que se vuelvan graves.
• Rendimiento de frenado: Unas pinzas correctamente mantenidas contribuyen a un rendimiento de frenado consistente y eficaz. Esto garantiza que la motocicleta pueda detenerse de manera rápida y eficiente, especialmente en situaciones de emergencia.
• Prevención de la pérdida de frenado: La pérdida de frenado ocurre cuando el sistema de frenado pierde eficiencia debido al sobrecalentamiento. El mantenimiento regular, que incluye la revisión de los componentes de las pinzas y los niveles de líquido, ayuda a prevenir la pérdida de frenado y mantiene una potencia de frenado confiable.
• Mayor vida útil de las pastillas de freno: El mantenimiento de las pinzas, como la lubricación de los pasadores guía y la garantía de un desgaste uniforme de las pastillas, puede prolongar la vida útil de las pastillas de freno. Esto reduce la frecuencia de sustitución de las pastillas y los costes de mantenimiento asociados.
• Reducción del riesgo de bloqueo de la pinza: Con el tiempo, los pistones de la pinza pueden agarrotarse debido a la corrosión o la contaminación, generando bloqueos de las piezas móviles durante la conducción. El mantenimiento rutinario ayuda a prevenir esto al garantizar una lubricación adecuada y abordar cualquier problema de corrosión de inmediato.
• Mayor capacidad de respuesta: Unas pinzas bien mantenidas contribuyen a un sistema de frenado sensible.

Utilidad de los Kits de Reparación

• Sustitución de gomas y pistones: Los kits de reparación suelen incluir gomas y juntas tóricas para los pistones de la pinza. Estos componentes son esenciales para prevenir fugas de líquido de frenos y mantener la presión hidráulica. La sustitución periódica de estas gomas ayuda a garantizar un cierre hermético y fiable.
• Limpieza y lubricación de pistones: Los kits pueden incluir componentes para limpiar y lubricar los pistones de la pinza, como la grasa. La lubricación adecuada evita el agarrotamiento del pistón y garantiza un movimiento suave, lo que contribuye a un frenado sensible.
• Reconstrucción de la pinza: Los kits de reparación completos pueden proporcionar todos los componentes necesarios para reconstruir una pinza, incluidas gomas, pistones y otras piezas fundamentales. Una reconstrucción puede abordar el desgaste, la corrosión y otros problemas, restaurando la pinza a su estado óptimo.
• Exceso de líquido: Los kits pueden incluir elementos para purgar el sistema de frenos, para ayudar a eliminar el exceso de líquido y garantizar que el líquido de frenos se mantenga en buenas condiciones. El líquido de frenos sobrante puede comprometer el rendimiento de frenado.
• Mantenimiento rentable: Los kits de reparación ofrecen una solución rentable para el mantenimiento de las pinzas. En lugar de sustituir toda la pinza, un kit bien elegido puede abordar problemas específicos, ahorrando tiempo y dinero.
