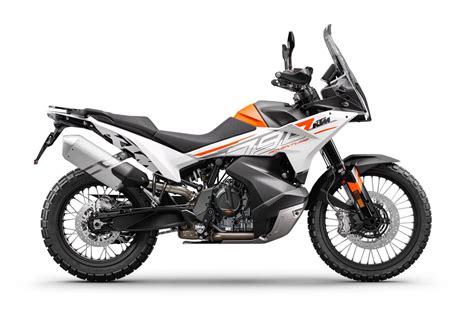

Este artículo proporciona una guía detallada sobre la instalación de puños calefactables KTM Powerparts en una motocicleta KTM 790 Adventure. A pesar de que la instalación aparenta ser sencilla, algunos usuarios han experimentado problemas. Aquí se abordarán los pasos a seguir y posibles soluciones a inconvenientes que puedan surgir.
Instalación Eléctrica de los Puños Calefactables
La instalación eléctrica es un punto clave. Cada puño tiene un cable que se conecta a un sistema de cables, que también recibe el cable procedente del mando del manillar. Por el otro extremo, este sistema termina en dos cables (uno con fusible) que se conectan al ACC2.
El proceso de instalación, según las instrucciones, es el siguiente:
- Conectar el cable procedente de los puños en sus conectores.
- Localizar el cable señalado como ACC2.
- Conectar ambos conectores respetando su posición.
En teoría, tras estos pasos, la instalación estaría completa.
Problemas Comunes y Soluciones
Algunos usuarios han reportado que, tras la instalación, los puños no calientan o no responden a los comandos. Aquí se presentan algunas soluciones:
- Revisar las conexiones: Asegurarse de que todas las conexiones estén bien enchufadas y en la posición correcta.
- Inversión de clavijas en la conexión ACC2: Si al invertir las clavijas los leds no encienden, la posición original probablemente sea la correcta.
- Cambio de posición de las conexiones de los puños: Si al cambiar la posición de las conexiones de los puños los leds funcionan, pero los puños siguen sin calentar ni cambiar de modo, este cambio puede ser indiferente para el sistema.
Compatibilidad con Controladores de Accesorios KTM
Es crucial verificar la compatibilidad de los puños calefactables con controladores de accesorios como el DENALI CANsmart o el Hex ezCAN. Estos controladores permiten gestionar diferentes accesorios de la moto de manera centralizada.
El controlador de accesorios KTM (DENALI CANsmart/Hex ezCAN) es compatible con estas motos KTM:
- KTM 790 Adventure R 2018-2020**
- KTM 790 Duke 2018-2020**
- KTM 1050 Adventure
- KTM 1090 Adventure
- KTM 1190 Adventure
- KTM 1290 (Super Adventure, Super Duke, Super Duke GT, Super Duke R) hasta 2020
** La KTM 790 no puede usar las funciones siguientes: Luz de freno auxiliar Luces auxiliares apagadas/parpadeando con intermitentes
Consideraciones Importantes para KTM 790
Es vital revisar el estilo de conector de diagnosis de la moto. El kit de extensiones Hex ezCAN (GENII) proporciona los cables y conectores para conectar los accesorios al ezCAN, como luces auxiliares, luces de freno y claxon. Los cables son compatibles con las luces DENALI, por lo que este kit de extensión + eZCAN es equivalente a un kit DENALI CANsmart.
La siguiente información sobre los CANsmart / ezCAN es común a ambos productos dado que están fabricados por Hex. Consulte los sitios web DENALI / ezCAN para obtener información detallada sobre la instalación, el uso y las opciones específicas disponibles para su moto.
Funciones del Controlador de Accesorios
El controlador proporciona cuatro salidas de alimentación programables, controladas/activadas en paralelo con los mandos originales de la moto. Utilizando una sola conexión directa (con fusible) a la batería, el módulo proporciona cuatro salidas alimentadas configurables por software. Cada salida está aislada de cortocircuitos/sobrecargas, protegiendo así la batería y el sistema eléctrico.
Un uso típico de estos cuatro circuitos sería controlar dos conjuntos de luces auxiliares, una bocina adicional y una luz de freno auxiliar. Sin embargo, se puede usar cualquier accesorio en cualquiera de los cuatro circuitos, ya que cada circuito está configurado por un programa de software (PC/MAC) y está protegido individualmente por "fusibles" electrónicos.
Ventajas de Usar CANsmart / ezCAN
Tradicionalmente, la instalación de equipos adicionales requiere:
- Empalme de los cables de alimentación en el sistema eléctrico
- Adición de cables de control
- Instalación de interruptores adicionales
El equipo adicional/modificado en algunas motos a veces no funcionará, ya que el ECU puede detectar la carga/corriente adicional como fallo. Se requiere un viaje al concesionario para reprogramar el ECU para permitir/ignorar la corriente adicional.
El CANsmart evita estos problemas y, como no es necesario cortar o unir los cables originales, no invalida la garantía.
Características Principales de CANsmart / ezCAN
- Cuatro canales (cinco en algunos modelos CANsmart) individualmente fusionados/protegidos
- Resistente al agua y al polvo. El módulo de control está completamente sellado contra la entrada de agua y los cables de salida utilizan conectores automotrices de alta calidad.
- El interruptor original de la moto controla todo, no se requieren interruptores adicionales.
- Aumenta la seguridad. Las luces intermitentes aumentan su visibilidad y, por lo tanto, su seguridad.
- No invalida la garantía, ya que no precisa cortar cables originales.
- Homologado para el uso en la UE.
- Se conecta directamente a los conectores CAN-Bus.
- Diseño compacto. Encaja perfectamente debajo del asiento
- Configuración de software vía USB (Mac / Windows PC).
Tabla Comparativa: DENALI CANsmart vs. Hex ezCAN
| Característica | DENALI CANsmart GEN I | Hex ezCAN GEN I | DENALI CANsmart GEN II | Hex ezCAN GEN II |
|---|---|---|---|---|
| Software/Funciones | Opciones predefinidas en cada canal | Opciones predefinidas en cada canal | Cualquier opción en cualquier canal | Cualquier opción en cualquier canal |
| Cables incluidos | Cables para productos DENALI | Conectores sueltos para cualquier accesorio | Cables para productos DENALI | Conectores sueltos para cualquier accesorio |
En resumen, el DENALI CANsmart incluye cables para productos DENALI, mientras que el Hex ezCAN incluye conectores sueltos para cualquier accesorio. Hay disponible un kit ezCAN de cables y conectores (compatible con las luces DENALI).
Software "Accessory Manager"
El software de configuración está disponible para Windows PC y Apple Mac y es el mismo en los CANsmart y ezCAN. Hay que asignar una función (como luces auxiliares, claxon adicional, luz de freno adicional, ropa calefactable y cualquier dispositivo bajo llave) a cada salida/cable. Aunque cada canal tiene un límite de corriente máxima, se pueden limitar individualmente a una corriente adecuada para el dispositivo conectado, para una mejor protección.
Hay mejoras continuas en el programa y hay diferencias menores entre los modelos/marcas de moto. Revise el apartado correspondiente en la página web DENALI / ezCAN para comprobar las opciones específicas.
Funciones Principales del Software
Las funciones principales están disponibles en todas las motos, pero las opciones adicionales pueden variar según la moto. Consulte la web DENALI / ezCAN para comprobar las opciones específicas para su modelo de moto.

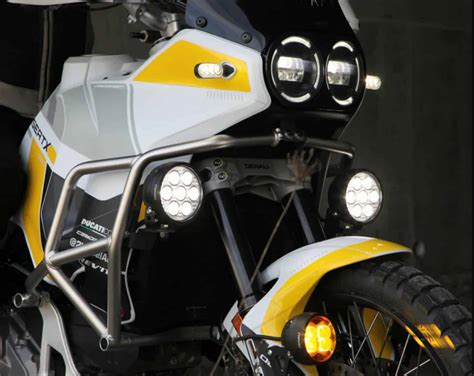

- Luces auxiliares delanteras: Permite diferentes intensidades de las luces auxiliares para la conducción diurna/nocturna y con el uso de luces altas/bajas.
- Luz Auxiliar Trasera (freno/posición): Una luz puede ser utilizada como una luz de freno y de posición, configurable con intensidades independientes.
- Claxon: El circuito del claxon auxiliar se activa con el uso del claxon original.
