¿Alguna vez te has encontrado en la situación de querer mejorar los frenos de tu bicicleta, compras unos nuevos y, al intentar instalarlos, descubres que no son compatibles? Este problema es más común de lo que parece, y a menudo se debe a la diferencia en el "tiro" del freno.
Para entender este concepto, es fundamental comprender la ventaja mecánica, definida por el experto Sheldon Brown como "la relación entre lo que obtienes de un enlace y lo que inviertes". En términos sencillos, es la relación entre la fuerza aplicada y la fuerza resultante.
En el contexto de los frenos, la ventaja mecánica es la relación entre la fuerza que ejerces en la manilla de freno (input) y la fuerza que ejerce el freno para detener la bicicleta (output). Existen frenos de tiro corto y tiro largo, y la compatibilidad entre la manilla y el freno es crucial para un rendimiento óptimo.
Freno de tiro corto (izquierda) vs tiro largo (derecha):
Acá un diagrama explicativo de las distintas combinaciones de tiro largo y tiro corto.
Es importante mencionar que para los frenos hidráulicos, el "tiro" no es un factor determinante. Sin embargo, debes asegurarte de que utilicen el mismo tipo de líquido de freno (aceite mineral para Shimano, DOT para Sram, entre otros).
Tipos de Frenos y sus Características
A continuación, exploraremos los diferentes tipos de frenos utilizados en el ciclismo, desde los clásicos cantilever hasta los modernos frenos de disco hidráulicos.
Frenos Cantilever
🤔 ►Qué DIFERENCIA hay entre FRENOS de disco HIDRÁULICOS y MECÁNICOS❓para BICICLETAS
Estos fueron de los primeros frenos utilizados en el MTB de los años 80 y 90. Son de tiro corto y consisten en un sistema anclado a pivotes en el cuadro y la horquilla, con un cable transversal que conecta ambos lados del freno a través de un "yoke". El cable de la manilla de freno pasa por el centro del yoke, levantándolo y acercando las zapatas a la llanta.
Algunos modelos utilizaban un "link wire" en lugar del yoke, donde el cable de freno pasa directamente al lado derecho del freno. La desventaja de este sistema es que no permite modificar la ventaja mecánica del freno, a menos que se utilice un link wire más corto.
Desventajas:
- Suelen no frenar muy bien.
- En climas húmedos, su rendimiento es limitado.
- Necesitan una llanta bien centrada.
- Son difíciles de ajustar, especialmente los modelos antiguos.
Actualmente, se ven en bicicletas de cicloturismo y algunas de ciclocross, aunque la mayoría de las bicicletas de CX modernas vienen preparadas para frenos de disco.
V-Brakes (Frenos en V o Cantilever de Tiro Lineal)
Son la evolución de los frenos cantilever, pero en versión de tiro largo. Muchos los consideran una mejora significativa debido a su potencia de frenado y facilidad de ajuste.
Desventajas:
- Comparten algunas desventajas con los cantilever, como el bajo rendimiento en climas húmedos.
- No permiten ajustar la modulación ni la potencia de frenado.
- Requieren una rueda centrada para evitar roces con las zapatas.
Mini V-Brakes
Son V-brakes en miniatura, diseñados con tiro corto para ser compatibles con manillas de ruta. Ofrecen las mismas ventajas que los V-brakes, pero con la compatibilidad adicional con manillas de ruta de tiro corto o manillas de MTB de tiro corto utilizadas con cantilever.
Herraduras
Son los frenos por excelencia en las bicicletas de ruta. Son de tiro corto, ofrecen buena potencia de frenado, bajo peso y fácil ajuste. También existen herraduras "center pull" o de tiro central, que combinan características de los cantilever y las herraduras.
Ventajas:
- Simplicidad.
- Bajo peso.
- Buena potencia y modulación.
U-Brakes
Aunque su nombre pueda confundir, no son lo mismo que los V-brakes. Utilizan un yoke y un cable transversal como los cantilever, pero la distancia entre el yoke y el freno no modifica la ventaja mecánica.
Frenos de Llanta Hidráulicos
Marcas como Magura han desarrollado frenos de llanta hidráulicos, que ofrecen mejor tacto y potencia que los modelos convencionales accionados por cable.
Discos Mecánicos
Tras la transición de cantilever a V-brakes en el ciclismo de montaña, el siguiente paso fue hacia los discos mecánicos. Están disponibles en versiones de tiro largo y tiro corto, dependiendo de la manilla que se desee utilizar.

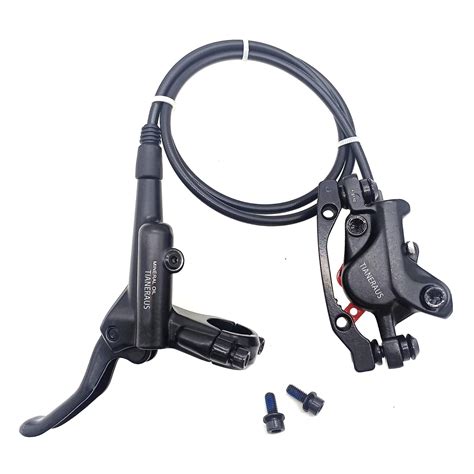

Discos Hidráulicos
Utilizan aceite que se bombea desde la manilla hasta el caliper, haciendo que las pastillas aprieten el disco. Son la versión mejorada de los discos mecánicos y se utilizan universalmente en el ciclismo de montaña actual.
Desventajas:
- Requieren herramientas especiales para el purgado.
- Un purgado incorrecto puede contaminar las pastillas y los discos.
- Son más pesados que los frenos de llanta.
Frenos Híbridos (Mecánicos-Hidráulicos)
Estos frenos combinan las ventajas de los sistemas mecánicos e hidráulicos, siendo compatibles con cualquier manilla de ruta convencional no hidráulica.
Compatibilidad de Manillas y Frenos
Como regla general, todas las manillas de ruta con cable son de tiro corto, mientras que las manillas de MTB con cable son de tiro largo. Sin embargo, existen excepciones.
Para manubrios tipo drop (de ruta y gravel), existen las manillas Tektro RL520 y las Cane Creek Drop-V, que son de tiro largo. Para manubrios de MTB, también hay manillas de tiro corto para cantilever y herraduras.

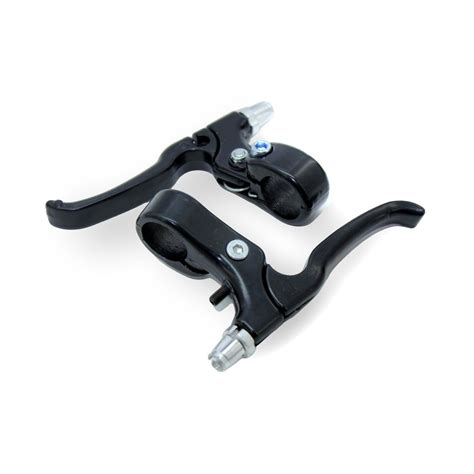

A la izquierda, manillas Cane Creek SCR-5 de tiro corto; a la derecha, las Tektro RL520 de tiro largo:
Estándares de Anclaje de Caliper
En cuanto a los frenos de disco, existen varios estándares de anclaje de los caliper a las horquillas y cuadros.
Post Mount
Este anclaje es el más conocido y utilizado en el ciclismo de montaña actual.
Flat Mount
Este anclaje ha ganado popularidad en el ciclismo de ruta, ciclocross y gravel, permitiendo colocar el hilo en el caliper en lugar de en la horquilla o el cuadro, lo que ahorra peso y reduce los costos de fabricación.

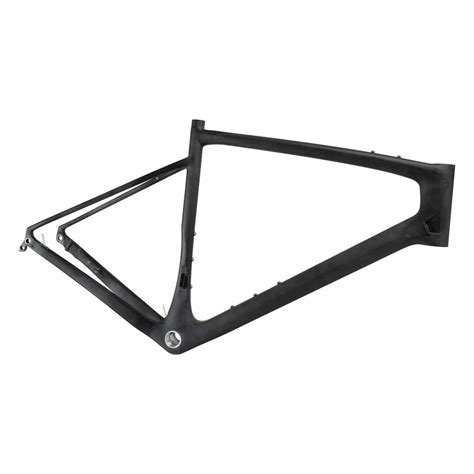

Caliper y cuadro flat mount:
Relación de Tiro y Compatibilidad de Transmisiones
La relación de tiro se define como la cantidad de movimiento lateral de la pata de cambio por cada milímetro de movimiento del cable. Esta relación es crucial para la compatibilidad entre manillas y patas de cambio.

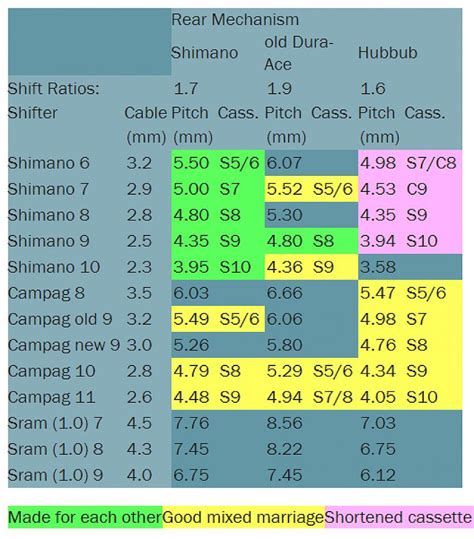

Tabla con información sobre relaciones de tiro para Shimano, Sram y Campagnolo:
Para determinar cuánto cable tira la manilla de cambio, se necesita conocer la relación de tiro y la distancia entre cada corona del piñón.
Debido a la gran cantidad de información disponible y a las pruebas realizadas, se ha creado una tabla que muestra las combinaciones compatibles entre manillas de ruta/MTB y patas de cambio de ruta/MTB para las marcas Shimano y Sram:
| Manilla | Pata de Cambio | Velocidades | Compatibilidad |
|---|---|---|---|
| Shimano Tiagra 4700 / GRX400 | N/A | 10 | Incompatible con otras transmisiones de 10v |
| Otras manillas de ruta | Pata de cambio de MTB | Variable | Verificar relación de tiro |
| Manillas de MTB | Pata de cambio de ruta | Variable | Verificar relación de tiro |
Es importante tener en cuenta que las transmisiones Tiagra 4700 y GRX400 de 10v son casos especiales, ya que tienen una relación de tiro similar a las de 11v de ruta, lo que las hace incompatibles con otras transmisiones de 10v.
