Plato de Presión del Embrague de Moto: Funcionamiento, Tipos y Mantenimiento

¡Bienvenidos amantes de la carretera! 🚗💨 ¿Alguna vez te has preguntado qué es ese componente esencial que conecta tu motor con las ruedas y le da vida a tu vehículo? Un elemento vital para el funcionamiento de un auto con caja mecánica, es el embrague. ¡Hoy hablaremos sobre el corazón mecánico de tu auto: el embrague o clutch!

En los autos con cajas de cambio manuales, el embrague es el mecanismo que acopla y desacopla el motor de la caja de cambios, permitiendo no solo los cambios de marcha, sino que el auto arranque suave, minimice las vibraciones y sacudidas inherentes al motor de combustión interna.

Si tienes un auto, ya sea manual o automático, es probable que te hayas preguntado más de una vez, ¿para qué sirve ese pedal extra?

¿Por Qué es Tan Importante el Embrague?

El embrague es uno de los elementos más importantes de tu auto, ya que permite la correcta transmisión de la energía mecánica. Permite la correcta transmisión de la potencia del motor a la caja de cambios, y después a las ruedas. Este componente esencial de la transmisión es clave para garantizar una conducción eficiente y prolongar la vida útil de tu vehículo.

En esencia, el embrague es un mecanismo que permite la conexión y desconexión controlada entre el motor y la transmisión de un vehículo.

La principal función del embrague es permitir que el vehículo se detenga sin que el motor se apague cuando está en marcha, algo imposible si la conexión entre motor y transmisión fuera permanente. Su función principal es modular la transferencia de potencia del motor a las ruedas, permitiendo al conductor:

• Cambiar de marcha suavemente.
• Detener el vehículo sin calar el motor.
• Poner el vehículo en marcha desde una posición de reposo.

El embrague en un auto facilita la transmisión gradual de potencia desde el motor hasta las ruedas. Cuando realizas un cambio de marcha, necesitas temporalmente desconectar el motor de la transmisión para que los engranajes puedan acoplarse correctamente.

En los vehículos de transmisión manual, el embrague requiere la intervención directa del conductor mediante el pedal.

El embrague cumple una función vital en el funcionamiento de tu auto, siendo indispensable para una conducción segura y eficiente.

En términos de eficiencia, para qué sirve el embrague de un auto también se relaciona con el consumo de combustible. El uso adecuado del embrague optimiza el rendimiento del motor y contribuye a reducir el consumo de combustible al mantener el régimen óptimo de revoluciones para cada situación de manejo.

Tipos de Embrague

El embrague está presente en los vehículos de transmisión manual. Permite transmitir e interrumpir la potencia del motor hacia la transmisión del automóvil.

Según el Tipo de Mando

Los discos de embrague según el tipo de mando o accionamiento se clasifican de la siguiente manera:

1. Embrague de fricción mecánica: Este tipo de embrague es el más común entre los vehículos. Se forma por dos partes, el plato de presión y el disco de embrague. Su sistema presiona un componente contra el otro, controlando la transmisión de torque, ya sea mediante muelles o diafragma.
2. Embrague hidráulico: Es un embrague automático entre el motor y la caja de cambios. Actúa según el régimen de giro del motor y utiliza una bomba centrífuga que interactúa con una turbina.
3. Embrague electromagnético o eléctrico asistido: Este funciona de acuerdo al principio del electroimán. Transmite el par de giro del motor mediante un sistema de bloqueo electromagnético.

Según el Número de Discos

• Embrague monodisco: Este tipo de embrague dispone de un disco entre el volante del motor y el plato de presión.
• Embrague bidisco: En este caso, este modelo de embrague cuenta con dos discos para poder transmitir adecuadamente la potencia del motor a la caja de cambios. Este sistema se puede encontrar en automóviles que suelen generar una potencia bastante elevada.
• Embrague multidisco: Este modelo de embrague está compuesto por una serie de discos de fricción que son los encargados de controlar la transmisión de energía en el auto. Lo podemos encontrar mayoritariamente en las motos.

Según el Tipo de Refrigeración

• Embrague seco: En este tipo de embrague la función de refrigeración es mediante aire. Lo que permite que sea un embrague de tipo seco o entre seco.
• Embrague húmedo: En este caso la refrigeración es por aceite.

Según la Presión Sobre el Plato Opresor

• Embrague de muelles: Aquí los muelles que se encargan de presionar están en la periferia del disco.
• Embrague de diafragma: En este tipo de embrague, los muelles se sustituyen por un diafragma elástico de acero al carbono.
• Embrague centrífugo: Funciona utilizando la fuerza centrífuga motivada por el giro del motor.

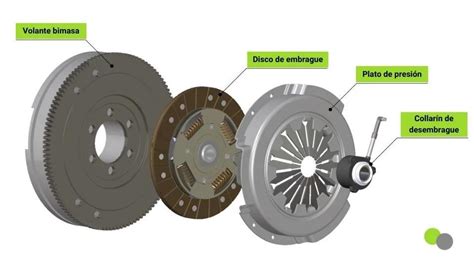

Componentes de un embrague típico

El Embrague en Acción: ¿Cómo Funciona?

El embrague opera mediante un sistema de fricción que regula el traspaso de potencia del motor a la transmisión. Se separan el disco y el plato de presión, interrumpiendo la transmisión de potencia. El clutch es un sistema vital en los vehículos de transmisión manual que permite la desconexión temporal del motor de las ruedas. ¿Cómo lo hace?

¡Imagina un baile perfecto entre dos platos! Uno conectado al motor y otro a las ruedas. ¡El embrague es el maestro de ceremonias que los une o separa a medida que cambias de marcha! 💃🕺 Su función principal es permitir un cambio suave de marchas y arranque desde cero. Cuando presionas el pedal del embrague, desconectas el motor de las ruedas, facilitando así cambios de velocidad sin apagar el motor.

El funcionamiento del embrague se puede dividir en tres fases principales:

1. Embrague Acoplado (Pedal Levantado): En esta posición, el pedal del embrague está completamente levantado. El plato de presión ejerce una fuerte presión sobre el disco de embrague, presionándolo firmemente contra el volante de inercia. Como resultado, el motor y la transmisión están sólidamente conectados, permitiendo que la potencia del motor se transmita directamente a las ruedas. El disco de embrague gira a la misma velocidad que el volante de inercia.
2. Embrague Desacoplado (Pedal Presionado): Cuando el conductor presiona el pedal del embrague, el movimiento se transmite a través del sistema (ya sea hidráulico o mecánico) hasta el cojinete de empuje. El cojinete de empuje presiona el plato de presión, aliviando la presión sobre el disco de embrague. Esto permite que el disco de embrague se separe del volante de inercia, desconectando el motor de la transmisión. En este estado, el motor puede seguir girando sin transmitir potencia a las ruedas, permitiendo al conductor cambiar de marcha.
3. Embrague en Fase de Transición (Pedal Parcialmente Presionado): Esta es la fase crítica durante el cambio de marchas. Al soltar gradualmente el pedal del embrague, el disco de embrague comienza a rozar contra el volante de inercia. Este deslizamiento controlado permite igualar gradualmente la velocidad de rotación del motor y la transmisión antes de que se acoplen completamente. Una liberación suave y controlada del pedal del embrague es esencial para evitar sacudidas y un desgaste excesivo del embrague.

Problemas Comunes en el Embrague

Al ser un elemento imprescindible en nuestro auto y que constantemente usamos, es muy fácil que se gaste, de hecho, es uno de los sistemas con mayor desgaste a lo largo de la vida de tu automóvil y que podría presentar varios problemas si su utilización no es la correcta, o no se hace el reemplazo a tiempo.

Aquí te presentamos algunos de los problemas más comunes en el embrague para que puedas detectarlos oportunamente:

• El embrague patina: Esto sucede cuando el disco de embrague se encuentra desgastado por la fricción, por lo que la superficie que sujeta los otros dos componentes, placa y volante, es defectuosa. Se puede detectar esta falla cuando pisas el acelerador, queriendo exigir el vehículo y sientes como un cambio de marcha.
• El pedal se atasca: Para este problema las causas pueden ser muchas, pero principalmente están relacionadas con fallas en el cilindro de embrague, también producto del desgaste ocasionado en esta pieza. En este caso, el reemplazo o reparación de los cilindros de embrague es primordial.
• No funciona el sistema de presión: Otra falla común debido al desgaste en los componentes del embrague, es el desgaste del sistema de presión del plato, lo que provocará que el auto no acelere como corresponde, en este caso se requiere una intervención mayor por parte de tu mecánico.

Señales de Desgaste del Embrague

Identificar a tiempo las señales de desgaste del embrague puede ahorrarte costosas reparaciones. Otra señal común es cuando el pedal del embrague se siente más duro de lo normal o, por el contrario, demasiado blando.

Los síntomas de un embrague desgastado son variados y pueden manifestarse gradualmente. Otro síntoma común es la dificultad para engranar las marchas o la sensación de que estas se "saltan" durante la conducción.

Síntomas comunes de un embrague desgastado

Componentes Clave del Sistema de Embrague

El sistema de embrague consta de varios componentes interdependientes, cada uno crucial para su correcto funcionamiento:

• Volante de Inercia (Volante Motor): Un disco pesado conectado al cigüeñal del motor. Proporciona inercia rotacional, suavizando las fluctuaciones de potencia del motor y proporcionando una superficie para que el disco de embrague se acople.
• Disco de Embrague: Un disco con material de fricción (similar a las pastillas de freno) que se acopla al volante de inercia. Transmite la potencia del motor a la transmisión cuando está acoplado y permite el deslizamiento controlado durante el cambio de marchas.
• Plato de Presión (Maza de Embrague): Un resorte de diafragma o conjunto de resortes helicoidales que aplica presión al disco de embrague contra el volante de inercia, asegurando la transmisión de potencia.
• Cojinete de Empuje (Collarín de Empuje): Un cojinete que se desplaza sobre el eje de entrada de la transmisión y presiona el plato de presión para desacoplar el embrague.
• Horquilla de Embrague: Un brazo que conecta el pedal del embrague al cojinete de empuje, amplificando la fuerza aplicada por el conductor.
• Cilindro Maestro y Cilindro Esclavo (en sistemas hidráulicos): El cilindro maestro, conectado al pedal del embrague, convierte la fuerza del pedal en presión hidráulica. El cilindro esclavo, conectado a la horquilla de embrague, convierte la presión hidráulica de nuevo en movimiento mecánico.
• Cable de Embrague (en sistemas mecánicos): Un cable que conecta directamente el pedal del embrague a la horquilla de embrague, transmitiendo la fuerza mecánica.

Causas Comunes del Desgaste del Embrague

La vida útil de un embrague depende en gran medida del estilo de conducción y de las condiciones de uso. Algunas de las causas más comunes del desgaste prematuro del embrague incluyen:

• Conducción Agresiva: Aceleraciones bruscas, cambios de marcha rápidos y el uso excesivo del embrague para controlar la velocidad (especialmente en pendientes) aceleran el desgaste.
• Mantener el Pie Sobre el Pedal del Embrague: Descansar el pie sobre el pedal del embrague, incluso ligeramente, mantiene el cojinete de empuje en contacto continuo con el plato de presión, provocando un desgaste innecesario.
• Sobrecarga del Vehículo: Transportar cargas pesadas o remolcar sin la capacidad adecuada exige más al embrague, reduciendo su vida útil.
• Conducción en Tráfico Denso: El uso constante del embrague para arrancar y parar en el tráfico intenso genera un desgaste significativo.
• Mal Ajuste del Cable del Embrague (en sistemas mecánicos): Un cable de embrague mal ajustado puede provocar un deslizamiento del embrague o dificultar el cambio de marchas.
• Fugas en el Sistema Hidráulico (en sistemas hidráulicos): Las fugas en el cilindro maestro o en el cilindro esclavo pueden provocar una pérdida de presión y un funcionamiento deficiente del embrague.
• Componentes Defectuosos: Un volante de inercia deformado, un plato de presión defectuoso o un cojinete de empuje desgastado pueden afectar el funcionamiento del embrague y acelerar su desgaste.

Consejos para Cuidar tu Embrague

Un buen mantenimiento del embrague puede hacer que dure muchos más kilómetros sin necesidad de reemplazo. Para maximizar la vida útil del embrague en un auto, es importante adoptar buenos hábitos de conducción.

Ya sea por el uso constante que provoca un desgaste, o derechamente por mal uso, es importante que le tomes atención al estado del embrague. Si bien, usar el embrague es de las primeras cosas que hacemos al aprender a manejar, hay muchos conductores que lo usan de forma incorrecta.

Para que no te suceda, a continuación te presentamos 5 consejos para cuidar el sistema del embrague, para que lo uses correctamente y extiendas su vida útil muchos kilómetros más.

• Acelera suavemente: Comienza a andar, soltando el pedal de forma gradual, a poco más de 1.000 rpm. Eso de salir fuerte patinando como Toretto, déjalo para las películas. Los embragues son sensibles y sufren.
• No descanses el pie sobre el pedal del embrague: Puede parecer algo insignificante, pero algunos conductores manejan con el pie izquierdo en el pedal, lo cual, si se hace frecuentemente, reducirá de forma significativa su vida útil.
• Pisa a fondo el pedal al pasar cambio: Si esto no se hace, el sistema experimentará una fricción excesiva al cambiar de marcha y los engranajes no serán tan suaves como deberían.

Consejos Adicionales para el Cuidado y Mantenimiento del Embrague

Siguiendo estas prácticas recomendadas, se puede prolongar significativamente la vida útil del embrague y evitar reparaciones costosas:

• Adopte una Conducción Suave y Consciente: Evite las aceleraciones bruscas y los cambios de marcha rápidos. Anticipe el tráfico y planifique sus movimientos para minimizar el uso del embrague. Suelte el pedal del embrague suave y gradualmente al arrancar y cambiar de marcha.
• No Descanse el Pie Sobre el Pedal del Embrague: Esta es una de las peores prácticas para el embrague. Mantenga el pie alejado del pedal del embrague cuando no lo esté utilizando. En su lugar, utilice el reposapiés proporcionado en muchos vehículos.
• Utilice la Marcha Correcta: Seleccione la marcha adecuada para la velocidad y las condiciones de la carretera. Evite conducir en marchas altas a bajas velocidades, ya que esto obliga al motor a trabajar más y puede provocar un deslizamiento del embrague.
• Evite Sobrecargar el Vehículo: Respete la capacidad de carga máxima especificada por el fabricante del vehículo. Si necesita transportar cargas pesadas con frecuencia, considere la posibilidad de adquirir un vehículo con una mayor capacidad de remolque y una transmisión más robusta.
• Realice un Mantenimiento Regular: Inspeccione regularmente el nivel de líquido de frenos en el cilindro maestro del embrague (en sistemas hidráulicos). Si el nivel es bajo, puede indicar una fuga en el sistema. Ajuste el cable del embrague (en sistemas mecánicos) según las especificaciones del fabricante. Haga revisar el embrague por un mecánico calificado si nota cualquier síntoma de desgaste o mal funcionamiento.

Tipos de Transmisión

El sistema de transmisión puede ser manual o automático.

• Transmisión manual: En la transmisión manual o mecánica, quien modifica la relación de transmisión es el conductor a través de la palanca de cambios y el embrague. Se trata de una caja que está compuesta de engranajes de diferentes tamaños, lo que, tras acoplarse, generan un cambio de velocidad en el vehículo.
• Transmisión automática: En los vehículos automáticos no existe el pedal de embrague. Los autos que traen este tipo de transmisión realizan el cambio de marcha por sí solos, haciendo de la conducción un proceso más sencillo, aunque no a todas las personas les gustan estos autos, porque su caja de cambios es más cara de mantener.

¿Cuánto Cuesta Aproximadamente un Kit de Embrague?

Cotiza bien donde compres, ya sea online, en tiendas comerciales o concesionarias. Para asegurar buenos intervalos de mantenciones y asegurarse con algo de calidad, siempre será mejor comprar el repuesto del embrague original. Si vas a comprar repuestos alternativos, busca opiniones y referencias de la marca en cuestión.

Importancia de Cambiar el Kit de Embrague a Tiempo

El embrague es un componente crucial del sistema de transmisión, responsable de conectar y desconectar el motor de la caja de cambios. Permite cambiar de marcha suavemente y transmitir la potencia del motor a las ruedas.

Con el tiempo, el disco de embrague, el plato de presión y el rodamiento de empuje (componentes principales del kit) se desgastan debido al uso continuo, afectando el rendimiento y la seguridad del vehículo.

No cambiar el kit de embrague a tiempo puede provocar problemas graves, como pérdida de potencia, dificultad para cambiar de marcha o incluso fallas completas en la transmisión, lo que podría dejarte varado en la carretera.

¿Cómo Saber si Necesitas Cambiar el Kit de Embrague?

Algunos síntomas comunes de un embrague desgastado incluyen:

• Dificultad o resistencia al cambiar de marcha.
• Vibraciones o ruidos al presionar el pedal del embrague.
• Pérdida de potencia al acelerar.
• El pedal del embrague está más duro o más suave de lo normal.
• El motor acelera, pero el vehículo no responde (patina el embrague).

Si detectas alguno de estos problemas, es fundamental realizar un diagnóstico y, si es necesario, cambiar el kit de embrague cuanto antes. Un sistema en mal estado puede provocar pérdida de potencia, sobrecalentamiento o incluso la inmovilización total del camión. Un embrague desgastado afecta directamente el rendimiento y la seguridad del vehículo.

Si al acelerar el motor aumenta las revoluciones, pero el camión no responde con igual fuerza, el embrague está patinando. Cuando cuesta engranar la primera o la reversa, o las marchas “rascan” al cambiar, el embrague podría no desacoplar completamente. Los chirridos al pisar el pedal suelen indicar un problema en el collarín o rodamiento de empuje.

Reemplazo del Embrague en Vehículos Pesados

El reemplazo de un embrague en camiones o maquinaria pesada es una tarea compleja que requiere herramientas y experiencia profesional. El vehículo debe elevarse con equipos certificados y asegurarse correctamente. Con un gato hidráulico de alta capacidad, se sostiene la caja de cambios y se separa del motor. Se desmonta el disco y el plato de presión antiguos.

Antes de instalar el nuevo kit, se revisa el volante motor para detectar grietas o deformaciones. Si presenta daños, debe rectificarse o reemplazarse. La transmisión se reinstala cuidadosamente, alineando el eje primario con el nuevo disco.

Tipos de Embrague: Empuje vs. Tire

En este diseño, el collarín se mueve hacia el motor al pisar el pedal y empuja el diafragma del plato de presión. En este sistema, el collarín se mueve hacia la transmisión y tira del diafragma.

El embrague de un vehículo pesado puede durar cientos de miles de kilómetros si se utiliza correctamente. Revisar y mantener en buen estado el kit de embrague es esencial para evitar averías costosas y mantener el rendimiento de tu camión.

¿Qué Incluye un Kit de Embrague Pesado?

Incluye disco, plato de presión y collarín.
