Si te gusta el ciclismo, seguro que te interesa saber cómo se compone una bicicleta y qué función tiene cada una de sus partes. En este artículo, desvelaremos los misterios que esconde tu leal compañera de dos ruedas, explorando cada componente con un toque de explicación.
Empezamos el artículo analizando una de las zonas responsables de la comodidad del pedaleo. Dependiendo del tipo de bici al que nos refiramos, las características del asiento variarán. De esta forma, estos sillines presentarán un grosor más fino y pesarán menos. El menor grosor de la tija, implica una peor calidad de la misma.
Sin duda, la columna vertebral de la bicicleta es el cuadro de la misma. Entre las partes de una bicicleta, el cuadro destaca, principalmente, por los tubos que lo forman. El tubo superior es prescindible, y determinadas bicis no lo incluyen en su cuadro.

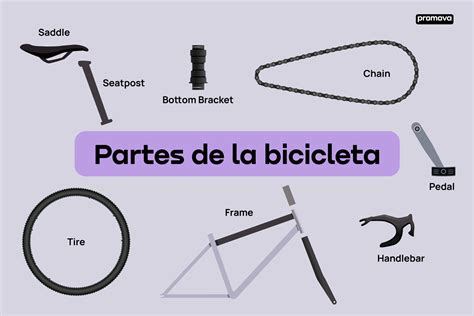

Componentes Esenciales de la Bicicleta
A continuación, exploraremos los componentes esenciales que hacen posible el movimiento y la eficiencia de una bicicleta:
Cuadro de la Bicicleta
El cuadro de la bicicleta es la pieza central que define su estructura y la define como bicicleta, pues va a ser la que le va a dar «nombre» a la misma.
La caja de pedalier, ubicada en la parte inferior del cuadro, alberga el mecanismo del pedal, estableciendo una conexión eficiente entre el ciclista y la bicicleta.
Los tirantes son los tubos que conectan el tubo superior horizontal con el tubo inferior en la parte trasera del cuadro. Se extienden desde la unión del tubo del asiento hacia el extremo trasero del cuadro uniéndose a las vainas. Proporcionan rigidez y apoyo estructural al cuadro. Contribuyen a la estabilidad y al mantenimiento de la forma general del cuadro bajo diferentes condiciones de carga y terreno.
Las vainas son los tubos que se extienden desde la unión de la caja de pedalier hacia el extremo trasero del cuadro uniéndose a los tirantes. La longitud de las vainas afecta la distancia entre las ruedas y, por lo tanto, influye en la estabilidad y la agilidad de la bicicleta.
La tija, ubicada en la parte superior del triángulo principal, cumple una función esencial al permitir ajustar la altura del sillín según las preferencias y necesidades del ciclista.
El sillín, pieza fundamental de la bicicleta, proporciona la superficie sobre la que el ciclista se sienta para lograr comodidad durante el recorrido.
Ruedas
Las ruedas son la conexión directa con el suelo y son cruciales para el rendimiento de la bicicleta. Si quieres mejorar el rendimiento de tu bicicleta, es uno de lo elementos que más se notan y lo haces.
La llanta, como aro exterior de la rueda, puede fabricarse con diversos materiales, tales como aluminio, carbono o incluso grafeno, aunque este último es bastante poco común.
Los radios: Son los «alambres» que dan tensión al aro y van conectados al centro de la misma, a los bujes.
Los bujes son elementos fundamentales en las ruedas de una bicicleta, ubicados en su centro. Su función principal es permitir el giro suave de las ruedas mediante rodamientos internos. Además, estos componentes soportan el peso del ciclista y resisten las fuerzas laterales durante la conducción, contribuyendo a la estabilidad y durabilidad de las ruedas. También son el punto de conexión para los radios, que se extienden desde el centro de la llanta.
Las cubiertas de una bicicleta son elementos esenciales que tienen un impacto directo en el rendimiento y la experiencia de conducción. Estas se ubican sobre las llantas y son el único punto de contacto entre la bicicleta y el suelo. En bicicletas de montaña, las cubiertas tienden a priorizar el agarre y la tracción, especialmente en terrenos irregulares. Pueden tener dibujos profundos y taqueado prominente para proporcionar un mejor control en condiciones off-road. Por otro lado, en bicicletas de carretera, se busca eficiencia y menor resistencia al rodamiento, por lo que las cubiertas suelen ser más delgadas y lisas. Años atrás era habitual ver anchos entre 21 y 23C, pero en la actualidad se están llevando anchos entre 25 y 30C.
Transmisión
La transmisión es la parte que se encarga de transmitir la fuerza del ciclista a las ruedas y de regular la velocidad y la cadencia de pedaleo.
Las bielas, conectadas a los pedales, cumplen la función esencial de transmitir la fuerza generada por el ciclista al sistema de transmisión de la bicicleta. Están equipadas con platos. Puedes encontrarlas de diferentes longitudes e irán en proporción a la talla de la bici (como consiguiente, a la altura del ciclista).
Los platos son los discos dentados que van unidos a las bielas.
El cassette, también conocido como piñones, constituye la parte trasera del sistema de transmisión. Compuesto también por diversos discos dentados de diferentes tamaño. El cassette se conecta al buje trasero, a través del núcleo, y determina la velocidad a la que gira la rueda trasera.
La cadena desplaza la potencia generada del ciclista en las bielas, y que a través de los platos, la comunica hacia el cassette.
El cambio, con su capacidad para guiar la cadena entre los diversos piñones del cassette, es un componente clave para ajustar la velocidad de la bicicleta.
El desviador es un elemento crucial que facilita la subida o bajada de la cadena entre los diferentes platos, ajustando así la relación de marchas.
La patilla, como parte integral del sistema de transmisión, cumple la importante función de proteger el cuadro de la bicicleta en caso de golpes o impactos.
El eje de pedalier, equipado con rodamientos, despliega un papel crucial al asegurar un giro suave y libre de holguras de las bielas.
La biela no es más que la estructura que une el pedal con el eje de los platos de la bici.
Frenos
Los frenos de la bicicleta son un elemento primordial en la bicicleta pues son los encargados de detener la misma cuando lo necesites.
Frenos de disco son una característica común en la mayoría de las bicicletas de montaña y carretera. Este sistema consta de una pinza anclada al cuadro de la bicicleta, en la cual se alojan las pastillas.
Puentes de freno mecánicos, aún presentes en algunas bicicletas de carretera, utilizan zapatas para frenar directamente el aro de la rueda. En este sistema, al accionar los frenos, las zapatas ejercen presión sobre la llanta, logrando la frenada.
Manillar y Potencia
La potencia de una bicicleta desempeña un papel crucial en la posición y comodidad del ciclista. Esta pieza se sujeta a la pipa de la horquilla, conectándola al manillar. Su función principal es determinar la longitud y la inclinación del manillar, influyendo directamente en la postura del ciclista sobre la bicicleta.
El manillar es la parte de la bicicleta que el ciclista sujeta para dirigirla. Además de proporcionar el punto de contacto principal para controlar la bicicleta, el manillar alberga los mandos de freno y cambio. Su diseño y forma pueden variar según el tipo de bicicleta y la preferencia del ciclista, influyendo en la comodidad y la maniobrabilidad durante la conducción.
Suspensión
Son los sistemas utilizados para amortiguar al ciclista de los impactos irregulares del terrenos, especialmente se ven en las bicicletas de montaña. Dependiendo del uso de la bicicleta tendrán más o menos recorrido.
La comprensión detallada de los componentes de una bicicleta no solo es crucial para quienes buscan mantener y reparar sus bicicletas, comprendiendo qué tipo de mantenimiento requieren y con qué frecuencia deben realizarse los diferentes componentes que conforman la bicicleta. También desempeña un papel central al momento de decidir qué tipo de bicicleta comprar. La información detallada sobre los componentes sirve como guía para aquellos que buscan una bicicleta que se ajuste perfectamente a sus necesidades individuales.
Herramientas Esenciales para el Mantenimiento de la Bicicleta
Para asegurarte de que tu bicicleta esté siempre en óptimas condiciones y puedas enfrentarte a cualquier imprevisto, es fundamental contar con un equipo bien surtido que cubra las averías más comunes.
La lista de herramientas para bicicletas se han convertido en una sección del equipamiento para talleres. Actualmente las herramientas (taller bicicletas) son utilizadas tanto a nivel profesional (herramientas bicicleta profesional) como para toda aquella persona que le gusta dar largos paseos y puedan llevar las herramientas para mantenimiento de bicicletas encima por si en un momento determinado hay que reparar una pieza de urgencia. El kit de herramientas para taller de bicicletas no puede faltar en un taller. Los hay de varios modelos y contienen diferentes tipos de utillaje para reparar; desde destornilladores, llaves normales y Allen, pequeñas sierras, etc.
Cómo Regular El Cambio Trasero (Mecánico)
Llaves Allen y Torx
Los tornillos hexagonales y Torx, prácticamente están en todos lados de una bicicleta. Por eso, tener un juego completo garantiza que se puedan realizar todas las reparaciones necesarias. En las Allen, se utilizan medidas desde el 2 hasta el 8 y en la Torx, las más habituales son la T10, T25 y T30. Estas herramientas para reparar bicicletas permiten manipular desde los tornillos más pequeños de los cambios hasta los pernos de sujeción de los manillares y tijas de sillines.
Bomba de Inflado
Necesarias para la reparación de las ruedas de una bicicleta. Debido a su poco tamaño, con una de pie puede ser suficiente, presentan muy buenos rendimientos y ocupan muy poco espacio. Tener una bomba de pie o de mano de alta calidad es esencial para mantener los neumáticos correctamente inflados, lo que afecta directamente al rendimiento, la comodidad y la seguridad en la conducción.
Soporte de Taller
Imprescindible para realizar ajustes profesionales en la bicicleta. Aporta comodidad, ya que permite trabajar con ella levantada para manipularla a la altura adecuada. Es importante elegir uno que tenga un buen agarre en el cuadro, para que esté estable y se pueda trabajar mejor en el vehículo. Un soporte de taller de calidad es una inversión que facilita en gran medida las tareas de mantenimiento y reparación de una bicicleta. Permite inmovilizar la bicicleta de forma segura y estable, a la altura adecuada para el mecánico, lo que mejora considerablemente la comodidad y la precisión en los trabajos.
Llave Dinamométrica
Entre las herramientas para mecánica de bicicletas se utiliza para apretar los tornillos para que puedan tener la tensión correcta. Estos suelen tener una gran importancia en las bicis, sobre todo en las de carbono, ya que muchas veces, si se aprietan demasiado pueden provocar la rotura del cuadro. Una de las herramientas de bicicleta imprescindibles en un taller profesional que se precie (herramientas taller bicicletas).
Llave de Radios
La llave de radios es una herramienta diseñada específicamente para tensar los radios de las ruedas de bicicleta. Consta de un mango ergonómico y una boca hexagonal que se ajusta a la cabeza de los niples de los radios. Al girar la llave se puede aumentar o disminuir la tensión de cada radio individualmente para lograr una rueda perfectamente centrada y tensada. Una tensión adecuada evita movimientos indeseados de la rueda y roces con las zapatas de freno.
Desmontables
Los desmontables son unas palancas de plástico diseñadas para facilitar la extracción de la cubierta del neumático de la llanta cuando se requiere reparar un pinchazo. Constan de dos piezas en forma de cuchara que se introducen entre la cubierta y la llanta, y al girarlas hacen palanca para liberar la cubierta sin dañarla ni pincharla.
Tronchacadenas
El tronchacadenas es una herramienta compacta y resistente diseñada específicamente para cortar cadenas de bicicleta de una manera rápida y precisa. Consiste en una pieza metálica con dos orificios que encajan perfectamente sobre los eslabones exteriores de la cadena. Al apretar la palanca se ejerce una fuerza concentrada que rompe limpiamente la cadena. Es muy útil para reparar cadenas rotas, acortar cadenas o desmontar piezas atascadas.
Llave de Pedal
La llave de pedal es una herramienta en forma de barra con bocas que se ajustan perfectamente a los pedales de bicicleta. Su mayor brazo de palanca permite transmitir el par necesario para apretar o desprender los pedales del eje mucho más fácilmente que con una llave convencional. Resulta ideal para instalar nuevos pedales o reemplazar los dañados sin tanto esfuerzo. También sirve para otras tareas de mantenimiento como ajustar los reflectores.
Llave de Piñones
Esta herramienta combina en un solo elemento una llave para sujetar la cadena y un extractor de piñones. La parte de la llave posee una pequeña porción de cadena que encaja en los piñones y permite bloquearlos para evitar que giren al aflojar el cassette. El extractor consiste en un perno roscado con una cabeza que hace palanca contra el cuerpo de rueda libre para liberar el conjunto de piñones sin dañarlo.
Elementos de Lubricación, Engrase y Desengrase
El uso de herramientas profesionales y kits de mantenimiento es esencial en un taller de bicicletas para garantizar un servicio de calidad y mantener las bicicletas en óptimas condiciones. Los elementos de lubricación, engrase y desengrase son especialmente importantes para asegurar el buen funcionamiento de todos los componentes de las bicicletas.
- Aceites y Lubricantes Específicos: Incluye una variedad de aceites y lubricantes diseñados para diferentes partes de la bicicleta, como cadenas, rodamientos, cables y piezas móviles.
- Desengrasante: Un buen desengrasante es esencial para eliminar la suciedad y los residuos viejos antes de aplicar lubricantes frescos.
Tipos de Ejes de Pedalier
En este artículo vamos a intentar despejar todas las dudas referentes a las cajas de pedalier, tipos y medidas ya que son muchos los que desconocen tanto su funcionamiento como los diversos tipos y medidas que existen en el mercado así como las posibilidades de acoples y transformación para poder adaptar diversos sistemas de ejes de pedalier. Para empezar diremos que el pedalier forma parte de la transmisión de la bicicleta, y es un elemento de bastante importancia, ya que en él se genera el inicio del movimiento de la bicicleta al ejercer una fuerza aplicada a los pedales.
El eje del pedalier soporta toda la potencia que ejercemos con el pedaleo y es por lo que ha de estar en óptimas condiciones de ajuste y lubricación para evitar el desgaste ya que los rodamientos soportan una carga axial fuerte y están sometidos a una fatiga considerable. En función al sistema que tengamos montado en nuestra bici, tendremos mayor o menor rigidez en el eje como veremos más adelante, también conseguiremos aligerar peso o realizar la sustitución de las bielas con más o menos complicación. Además otro aspecto importante es saber si podemos utilizar uno u otro sistema con una misma caja de pedalier.
La caja de pedalier se denomina a la parte del cuadro donde se aloja el eje del pedalier. Aunque existen de diferentes medidas de ancho y de diámetro como ahora veremos, la gran diferencia que existe en aquellas cuyo interior por ambos lados están roscadas y las que no lo están, ahora veremos los diversos tipos y sistemas.
Cajas de Pedalier Roscadas
Empezamos por las cajas de pedalier roscadas, éstas tienen un diámetro interior de 35 mm, existen en dos medidas de ancho, 68 mm y 73 mm con rosca inglesa (BSA) y en 70 mm de ancho con rosca italiana (ITA). A estos tipos de cajas de pedalier se le pueden adaptar diferentes tipos de ejes, a continuación vemos las características de cada uno de ellos.
Eje de Cuadradillo
Los primeros ejes de pedalier son los denominados de “cuadradillo”, ya casi en desuso. El eje y los rodamientos forman un solo componente el diámetro del eje es de 17 mm y los extremos tenían forma de cuadrado en los cuales se alojaban las bielas, se fabrican con distintas medidas de longitudes de ejes, en función al tipo de bielas que montemos según su curvatura, 110 mm, 113 mm, y 119 mm, si los comparamos con los actuales nos resultaran como una reliquia, pero debemos tener en cuenta que llevan montándose en las bicicletas durante muchos años y en su época era la única opción que existía. El funcionamiento era bastante fiable, y Campagnolo lo ha estado utilizando hasta hace no mucho tiempo de hecho hoy en día no es raro verlo instalado en muchas bicis sobre todo en las bicis de niños y en las de bajo precio, hoy en día se siguen fabricando.
| Tipo de Eje | Diámetro del Eje (mm) | Material | Uso Común |
|---|---|---|---|
| Cuadradillo | 17 | Acero | Bicicletas de niños, bicicletas de bajo precio |
| Isis | 22 | Acero | Bicicletas de gama media (vida corta) |
| Octalink (v1) | 22 | Acero | Bicicletas de gama media |
| Octalink (v2) | 22 | Acero | Bicicletas de gama media |
| Hollowtech II | 24 | Acero | Bicicletas de gama media y alta |
Con todo esto ya podemos tener un vocabulario básico como ciclistas.
¡Mantente al tanto para más aventuras en el mundo de las bicicletas!
