¿Alguna vez te has preguntado qué tipo de motor utiliza tu bicicleta? ¿Necesitas comprar un nuevo volante o motor y no estás seguro de qué elegir? En este artículo, te guiaremos a través de las características del motor Shimano Octalink estriado, su compatibilidad y otros estándares relevantes.
Un motor, también conocido como eje de pedalier en algunos países, o "bottom bracket" en inglés, es un sistema de rodamientos que se encuentra en la interfaz entre el volante y la caja de motor del cuadro. Su función principal es permitir que el volante gire suavemente con cada pedalada.
En la última década, han surgido una gran cantidad de nuevos estándares de motores, lo que puede resultar confuso al momento de elegir el adecuado. A continuación, exploraremos los tipos de motores más comunes y su compatibilidad con cuadros y volantes.
Motores con Hilo
Los motores con hilo consisten en un sistema de rodamientos que se atornillan a la caja de motor. Existen varios tipos, siendo los más conocidos los que se mencionan a continuación. Estos motores pueden venir con 2 tipos de hilo, distinto diámetro y ancho de caja de motor, lo cual determina qué tipo sirve para tu cuadro.
- Ancho de caja de motor: 68 ó 73 mm (las más comunes).
- Diámetro de caja: 36 mm
Eje Cuadrado
El eje cuadrado es el motor clásico que se encontraba en las bicicletas más antiguas, o en las de gama baja actuales. Consiste en un eje de acero (o titanio) de 17 mm de diámetro al centro, con rodamientos a su alrededor. El motor va apernado a la caja de motor y los rodamientos quedan al interior del cuadro.
Los rodamientos pueden venir sueltos (motor eje cuadrado a secas) o en cartuchos sellados (motor sellado), pero son básicamente el mismo sistema de motor con más o menos hermeticidad frente a la intemperie.
Los motores eje cuadrado vienen en variedad de anchos de caja (68 ó 73 mm BSA, 70 mm ITA) y largo de eje (desde 103 hasta 130 mm aprox.).
El ancho de caja que necesitas dependerá específicamente de tu cuadro.
- Si tu cuadro tiene caja de motor de 68 mm de ancho necesitas un motor para caja 68.
- Si tu cuadro tiene caja de motor de 73 mm, necesitas un motor para caja 73.
- Puedes usar un motor caja 73 en un cuadro con caja 68, pero deberás usar espaciadores para rellenar esos 5 mm de diferencia entre el cuadro y el motor.
NO puedes usar un motor caja 68 en un cuadro caja 73 porque queda corto.
NO puedes usar un motor caja italiana en un cuadro BSA ni viceversa ya que los diámetros de caja (36 mm vs 34,8 mm), ancho de caja (70 mm vs 68/73 mm) y sentido de apriete (horario/horario vs horario/antihorario) son distintos y no intercambiables.
El largo de eje que necesitas será dado por tu volante. Los fabricantes mencionan en sus páginas para qué largo de eje fueron diseñados, pero puedes ir jugando con el largo de eje si quieres los platos más cerca o más lejos del cuadro para distintos propósitos (Ejemplo, pasar de volante triple a doble y usando un eje más corto para mejor línea de cadena).
Lo del ancho de caja de motor y largo de eje también se da en los motores estriados.
ISO vs JIS
Ambas siglas hacen alusión al tipo de angulación y profundidad del eje cuadrado. JIS significa Japanese Industrial Standard, mientras que ISO significa International Organization for Standarization.
En teoría sólo debes usar motores JIS con volantes JIS y motores ISO con volantes ISO. Si no sabes qué usa el tuyo, revisa con tu fabricante.
De todas maneras se puede usar volante ISO con motor JIS, sólo que dejará 4,5 mm más afuera las bielas. En el caso inverso, quedarán 4,5 mm más adentro las bielas.
Eje Estriado (Octalink, ISIS, PowerSpline)
Con el pasar de los años el eje cuadrado fue quedando en el pasado y fue reemplazado por los ejes estriados, los cuales otorgaban más rigidez y menor peso al poseer un eje hueco y de mayor diámetro (de 17 a 22 mm).
En palabras simples, es la evolución del eje cuadrado, pero que ahora posee estrías en sus extremos para la interfaz entre bielas y eje de motor. El ancho de caja te lo da el cuadro y el largo de eje te lo da el volante.
cómo saber que tamaño de eje PEDALIER usa mi bicicleta?
Para los motores Octalink hay 2 versiones con distinta profundidad en las estrías, y éstas son incompatibles entre sí.

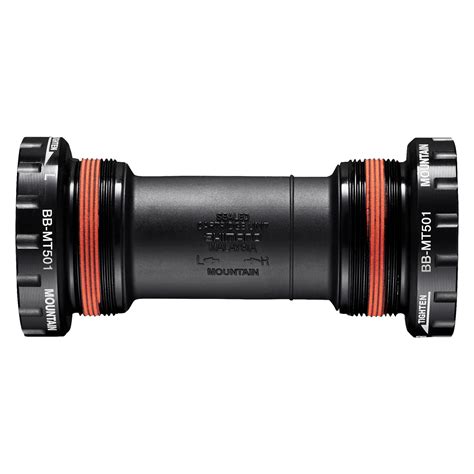

Eje Integrado (Hollowtech II, GXP, Power Torque)
El sistema más conocido y usado al día de hoy. Viene en prácticamente en todas las bicicletas de gama baja/media, media, y hasta gama alta. Es la evolución del eje estriado, siendo más rígido y liviano que éste debido a su eje de mayor diámetro (24 mm para Shimano).
En esta parte hablaremos sólo de los motores con hilo para este tipo de ejes ya que el sistema de eje integrado es compartido entre todos los demás tipos de motores (press fit, BB30, T47, etcétera).
A diferencia del eje cuadrado o estriado que poseen los rodamientos al interior del cuadro, en el eje integrado se tuvieron que externalizar los rodamientos del motor y que quedaran fuera del cuadro para poder instalar un volante con un eje de mayor diámetro.
Como el eje es de 24 mm (Shimano) y el cuadro es de 34,8 mm de diámetro interno, no habría suficiente espacio para rodamientos de tamaño decente en una zona donde se necesitan rodamientos que soporten la fuerza del ciclista, es por esto que se externalizaron los rodamientos del motor.
- MegaExo (FSA): Eje de 19 mm de diámetro, aunque también tienen de 24 mm.
- Puedes usar volantes con eje de 30 mm en cuadros BSA, siempre y cuando sean de eje largo y con su respectivo motor denominado BSA30.
Largos de Eje
Los volantes con eje integrado, al venir ya con el largo de eje predefinido de fábrica, requieren más atención en cuanto a la compatibilidad con tu cuadro.
- No puedes ponerle un volante de ruta diseñado para caja 68 a un cuadro de MTB con caja 73 porque el eje te quedará corto por 5 mm, pero sí puedes poner un volante de MTB para caja 73 a un cuadro de ruta caja 68 teniendo en consideración que deberás usar un motor para caja 73 con sus respectivos espaciadores para que no quede largo el eje.
Aprovechando que estamos hablando de motores caja 68/73, hablemos de la compatibilidad entre estos.
- Puedes poner un motor caja 68 en un cuadro caja 73, pero el guardapolvo negro que va entre ambas cubetas de motor te quedará corto. Puedes quitárselo y evitar que quede suelto, pero ya no tendrás guardapolvo.
- Puedes poner un motor caja 73 en un cuadro caja 68. Es por ello que la mayoría de estos motores vienen con espaciadores de 5 mm en total (separandos en 2/2/1 mm, o 2,5/2,5 mm, o como sea) para así rellenar el espacio faltante para la caja de motor más chica.

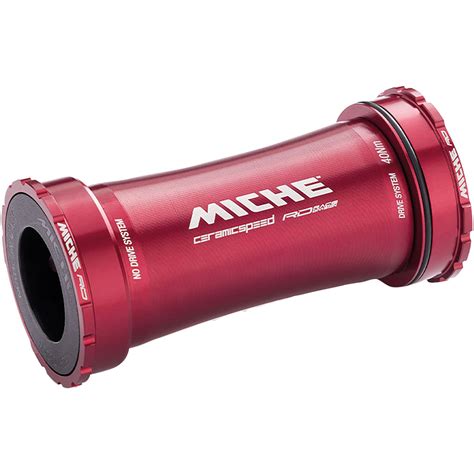

T47 (Thread Fit 47)
La última versión que ha aparecido de motores con hilo que fue desarrollada por Chris King.
- Diámetro de eje: 30 mm o menos
Motores Press Fit
Los motores press fit, a diferencia de los con hilo, se instalan a presión en la caja de motor. Existen en dos tipos, los que son una cubeta con el rodamiento en su interior (tipo PF30 por ejemplo), o los que el rodamiento va inserto directamente en el cuadro (tipo BB30 por ejemplo).
A pesar de que van a presión estos tipos de rodamientos, existen motores de este estilo que poseen una construcción con hilo para la instalación del motor. Se siguen considerando como motores press fit ya que la parte con hilo es para atornillar una cubeta con la otra, y no es parte de la unión del motor al cuadro.
Acá con los motores press fit se va todo al carajo en cuanto a nomenclatura. Para algunos tipos de motores como PF30 y BB30, el número hace alusión al diámetro del eje integrado que soportan (30 mm). En otros tipos de motores como el BB86, el número hace referencia al ancho de la caja de motor (86 mm).
BB30
Fue diseñado por Cannondale para tener una caja de motor sobredimensionada y así hacerla más rígida, además de soportar sin problemas un eje integrado de 30 mm. También se le conoce como BB42 por su diámetro interno.
Los volantes BB30 y PF30 poseen normalmente un eje más corto que los volantes eje integrado para cajas con hilo BSA/ITA o press fit BB86. Esto debido a que el ancho de la caja de motor es de tan solo 68/73 mm y con los rodamientos en su interior, mientras que los con hilo para eje integrado o BB86 tienen cajas más anchas incluyendo rodamientos.
- Diámetro de eje: 30 mm o menor.
BB30A
Lo mismo que el BB30 de arriba, pero que es 5 mm más ancho hacia el lado de la transmisión. La A en el nombre significa Asymetrical, o asimétrico para los de habla hispana.
Además del motor asimétrico, la rueda queda levemente desplazada hacia la derecha, lo que implica re centrar la rueda trasera.
PF30
En este sistema los rodamientos van dentro de una cubeta la cual va inserta a presión dentro del cuadro.
- Diámetro de eje: 30 mm o menor.
PF30A
Al igual que el BB30A, ésta es la versión asimétrica (y más ancha) del PF30.
Estos motores (y sus respectivas cajas de motor) son 5 mm más largos hacia el lado de la transmisión, siendo de 73 mm en total.

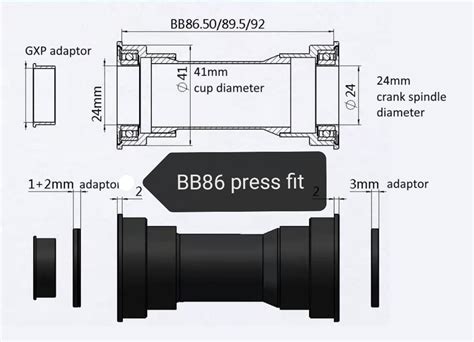

BB86/BB92
Éste es un sistema muy similar al PF30, pero que fue diseñado principalmente para volantes con eje integrado de 24 mm (o similar) en vez de 30 mm. En palabras simples, es un PF30 más chico de menor diámetro.
La diferencia entre BB86 y BB92 es sólo el ancho de caja de motor (lo que le da el nombre a este estándar), siendo 86,5 mm (ruta) para la primera y 92,5 mm (MTB) para la segunda.
Además de la nomenclatura del título, se le conoce con otros nombres tales como PF86/PF92 o PF41 (haciendo referencia al diámetro interno de la caja de motor de 41 mm).
No confundir con la nomenclatura que utiliza Shimano para sus motores press fit. Esta marca usa su propia nomenclatura de jerarquía de gamas para referirse a sus motores.
- Diámetro de eje: 24 mm (shimano), 24/22 mm (Sram), 25 mm (Campagnolo), 29 mm (Sram DUB). Se pueden usar volantes de 30 mm, pero con adaptadores y largos de eje determinados.
BB90/BB95
Más mezclas/híbridos entre los estándares ya vistos. Éste en particular es un BB30 más chico para ejes de 24 mm en vez de 30 mm.
Comparte varias similitudes con BB30 y BB86.
- Diámetro de eje: 24 mm (shimano), 24/22 mm (Sram). No he visto para Campagnolo de 25 mm.
BB386EVO/BB392EVO
Otra fusión más de otros dos estándares desarrollado por FSA, y su nombre lo dice. Es una mezcla entre el BB30/PF30 (diámetro del eje) y el BB86 (ancho de caja de motor), por ende BB30+BB86=BB386. ¡Tarán!
El BB392EVO es lo mismo, pero con caja de motor de 92,5 mm.
Los volantes BB386EVO tienen la particularidad de ser exactamente iguales a los BB30/PF30, pero con un eje más largo para que quepa en la caja de motor más ancha.
- Diámetro de eje: 30 mm o menos.
BBRight Direct Fit/Press Fit
El BBRight Direct fit es una variante del BB30, similar al BB30A.
- Diámetro de eje: 30 mm o menos.
El BBRight Press Fit es una variante del PF30, similar al PF30A.
- Diámetro de eje: 30 mm o menos.
Otros Estándares
Sram DUB
Sram dio a luz su nuevo estándar de motores. Este estándar era la estandarización de un volante para todo tipo de cajas de motor en el mercado.
DUB significa Durable Unifying Bottom Bracket. Consiste en un volante con eje integrado de 28,99 mm de diámetro que es solamente compatible con motores DUB. La característica principal de este sistema es que, independiente de qué cuadro tengas y qué tipo de motor use, existe un motor DUB compatible con tu bici y el volante DUB que quieres instalarle.
Lo coloqué como item aparte ya que posee en su haber motores con hilo y press fit.
- BSA30: el BSA indica que está diseñado para cajas de motor BSA, y el 30 indica que es para volantes con eje de 30 mm de diámetro (pero sólo eje largo).
Las demás marcas tienen nomenclaturas similares, o siguen un patrón que es fácil de entender luego de conocer las medidas de los distintos estándares.
Tabla Resumen de Tipos de Motores
| Tipo de Motor | Diámetro de Eje (mm) | Ancho de Caja (mm) | Características |
|---|---|---|---|
| Eje Cuadrado | 17 | 68, 73 (BSA), 70 (ITA) | Clásico, rodamientos sueltos o sellados |
| Octalink | 22 | 68, 73 | Eje estriado, mayor rigidez |
| Hollowtech II | 24 | 68, 73 | Eje integrado, rodamientos externos |
| BB30 | 30 | 68 | Press fit, sobredimensionado |
| PF30 | 30 | 68 | Press fit, cubeta con rodamiento |
| BB86/BB92 | 24 | 86.5 (Ruta), 92.5 (MTB) | Press fit, eje integrado de 24mm |
| Sram DUB | 28.99 | Variable | Compatible con varios cuadros mediante adaptadores |
