¿Te ha pasado que quieres cambiar de frenos, compras unos y al querer instalarlos, éstos no le hacen a tu bicicleta? Para el primer caso, el freno queda muy «corto», con una sensación de que con el más mínimo movimiento de la palanca de freno, el freno topa la llanta o el disco.
En frenos, la ventaja mecánica es la relación entre la fuerza que ejerces en la manilla de freno (input) versus la fuerza que ejerce el freno para detener la bicicleta (output). Según el gran Sheldon Brown «is the ratio between how much you get out of a linkage and how much you put in. Mechanical advantage may be looked at as a ratio of forces or as a ratio of distances«.
Imagina una palanca para levantar un objeto pesado, una barra de 10 metros por dar algún número y un pivote al centro, como un subibaja. Si el pivote se acerca hacia ti, la distancia entre pivote y tuya se acortará y necesitarás hacer más fuerza para poder levantar el mismo objeto del lado contrario. Esto se debe a que la fuerza para levantar el objeto es proporcional a la distancia de ambos lados del pivote, tal y como mencionamos más arriba.
Mencionamos previamente que hay frenos de tiro corto y largo.
📣 APRENDE a ELEGIR DISCOS de FRENO para EBIKES ⚡️ Te lo EXPLICO 🧐
Tipos de Frenos y sus Características
Existen diversos tipos de frenos para bicicletas, cada uno con sus propias características y ventajas. A continuación, exploraremos los más comunes:
Frenos Cantilever
Son de los primeros tipos de frenos que se comenzaron a usar en el MTB de los ’80 y ’90. Estos frenos son de tiro corto y consisten en un sistema que va anclado a pivotes en el cuadro y horquilla, junto con un cable transversal que conecta ambos lados del freno (straddle cable) a través de un triangulito llamado yoke (ni idea de las traducciones al español de esas piezas). El cable de la manilla de freno pasa por el centro del yoke, el cual lo levanta y hace que los patines del freno se acerquen a la llanta.
Algunos frenos de este estilo, en vez de utilizar un yoke, utilizaban un link wire o cable de unión, en el cual la piola de freno pasa a través del triangulito de esta pieza y pasa directamente hacia el lado derecho del freno visto desde frente. La desventaja de este último sistema es que no se puede modificar la ventaja mecánica del freno (la potencia de frenado en palabras simples) al menos que utilices un link wire más corto.
Las desventajas son que suelen no frenar muy bien, en clima húmedo no frenan mucho, necesitan una llanta bien centrada y son sumamente difíciles de ajustar, en especial los modelos más antiguos que necesitabas de 4 manos para ajustar todo. Actualmente se siguen viendo este tipo de frenos, principalmente en bicicletas de cicloturismo y algunas de ciclocross que usan los profesionales, ya que casi la totalidad de las bicicletas de cx que se venden al público vienen sólo para discos.
V-Brakes (Frenos en V o Cantilever de Tiro Lineal)
Los v-brakes, o también poco conocidos como frenos en V o cantilever de tiro lineal (ya, me puse técnico) son la evolución de los frenos cantilever, pero en versión tiro largo. Para muchos la versión mejorada en un 100% de éstos por su potencia de frenado y fácil ajuste.
En cuanto a desventajas, comparte varias con su predecesor, como no funcionar bien en clima húmedo, no poder ajustar la modulación ni potencia de frenado, y que necesita la rueda centrada para evitar que roce con los patines de freno.
Mini V-Brakes
Como el nombre lo dice, es un v-brake en miniatura que cumple las mismas funciones de un v-brake, pero que es de tiro corto para hacerlo compatible con manillas de ruta. Las ventajas son las mismas que las del v-brake, añadiéndole la compatibilidad con manillas de ruta de tiro corto, o también con manillas de mtb de tiro corto que se usan con cantilever.
Herraduras
Las herraduras son el freno por excelencia en las bicicletas de ruta. Son de tiro corto, poseen buena potencia de frenado, bajo peso y fácil ajuste. También existen herraduras center pull o de tiro central, las cuales son como una especie de híbrido entre cantilever y herradura; tiene un cable transversal que une ambos lados del freno y el cable de la manilla pasa por el centro de éste, conectado a un yoke.
Las ventajas de las herraduras son su simpleza, bajo peso, buena potencia y modulación.
U-Brakes
Sí, leíste bien y no es un error de tipeo. Existen los u-brakes, que no son lo mismo que los v-brakes. Estos frenos también utilizan un yoke y un cable transversal como los cantilever, pero la distancia entre el yoke y el freno no modifica en nada la ventaja mecánica.
Frenos de Llanta Hidráulicos
OMG, ¿frenos de llanta hidráulicos? Así es. Magura es una de las marcas que más ha hecho en este tipo de frenos. Las ventajas que poseen son que poseen mejor tacto y potencia que los convencionales accionados por piola.
Discos Mecánicos
Luego de que en el ciclismo de montaña se pasara de cantilever a v-brakes, el paso siguiente fue de v-brakes a discos mecánicos. Existen en versión tiro largo y tiro corto dependiendo de la manilla que quieras utilizar.
Discos Hidráulicos
El principio es el mismo que los discos mecánicos, pero en vez de utilizar una piola de freno, utiliza aceite que se bombea desde la manilla de freno hasta el caliper, haciendo que las pastillas apreten el disco. Son la versión mejorada del disco mecánico en varios aspectos y se usan prácticamente de manera universal en el ciclismo de montaña hoy en día.
La desventajas son que necesitas de herramientas especiales para sangrar (el acto de colocarle el líquido a los frenos y quitarle las burbujas), y si lo haces mal, terminas contaminando con el mismo líquido las pastillas de freno y discos. Son más pesados que los frenos de llantas también.
Frenos Mecánico-Hidráulicos
Ni idea si se llamarán así, pero bah. La ventaja de estos frenos es que tienes las ventajas de un freno mecánico y un hidráulico al mismo tiempo, además de ser compatibles con cualquier manilla de ruta convencional no-hidráulica, por lo que puedes usar tus manillas favoritas sin tener que cambiarlas por unas hidráulicas.
Compatibilidad de Manillas y Frenos

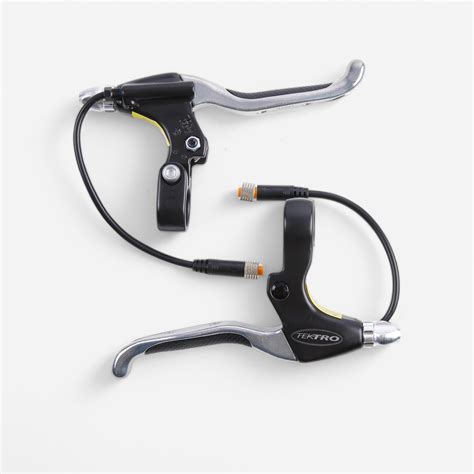

Para ser directos, diremos que todas las manillas de ruta con cable son de tiro corto y que todas las manillas de mtb con cable son de tiro largo. Para manubrios tipo drop (de ruta y gravel) existen las manillas Tektro RL520 y las Cane Creek Drop-V que son de tiro largo. A la izquierda, manillas Cane Creek SCR-5 de tiro corto; a la derecha, las Tektro RL520 de tiro largo. Para manubrios de mtb, existen también manillas de tiro corto para cantilever y herraduras.
Estándares de Anclaje de Calipers
No todo es tan bonito en los frenos de discos. Existen varios «estándares» que ya no son nada tan estándares (¿Aló, motores de bicicleta?) en cuanto a los anclajes de los caliper a las horquillas y cuadros.
Post Mount
Este anclaje ya está prácticamente en el olvido, son sumamente pocos cuadros que poseen este anclaje hoy en día.
IS (International Standard)
Este anclaje es el más conocido y usado hoy en día en el ciclismo de montaña.
Flat Mount
Este anclaje ha entrado con mucha fuerza en el ciclismo de ruta, ciclocross y gravel y consiste en un anclaje plano que permite colocar el hilo en el caliper en vez de en la horquilla o cuadro, ahorrando peso y disminuye el gasto en la fabricación de cuadros y horquillas.

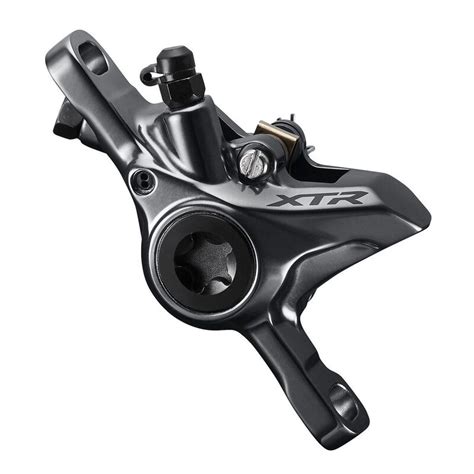

El freno de disco hidráulico XTR BR-M9100 de 2 pistones con palanca de freno de carbono de 2 dedos de Shimano encaja perfectamente en la sólida línea del nuevo grupo XTR M9100. Partiendo de un sistema de frenado que ya era la medida de todas las cosas en los sistemas de frenado de las bicicletas de montaña, los ingenieros de SHIMANO revisaron el diseño de las nuevas manetas de freno (BL-M9100/9120). Tanto la abrazadera como el propio cuerpo de la palanca han sido cambiados. La pinza se desplaza más hacia el centro de la palanca y se inclina. De este modo, el extremo exterior del depósito se apoya directamente en el manillar, creando un pilar adicional al accionar la palanca.
El freno de dos pistones (BR-M9100) se combina con una ligera palanca de freno XC, cuya anchura de agarre es, por supuesto, ajustable individualmente. El freno de cuatro pistones (BR-M9120) muestra su inmenso potencial en combinación con una palanca de freno especial SERVO-WAVE (BL-M9120), cuya anchura de empuñadura también puede ajustarse sin herramientas y que además cuenta con una opción de ajuste para el recorrido en vacío.
Para adaptarse a las pinzas de freno de nuevo desarrollo, también se han revisado las pastillas y los discos de freno. Para los frenos de cuatro pistones se utilizan pastillas de freno con aletas de refrigeración. (N03/04A, resina/metal). En los frenos de dos pistones, en cambio, las pastillas sin aletas de refrigeración (K02/04S, resina/metal; opcionalmente K02/04Ti con placa de soporte de titanio) garantizan una buena deceleración con un peso reducido.
El diseño de los discos de freno es una evolución del exitoso diseño FREEZA de ICE TECHNOLOGIES.
