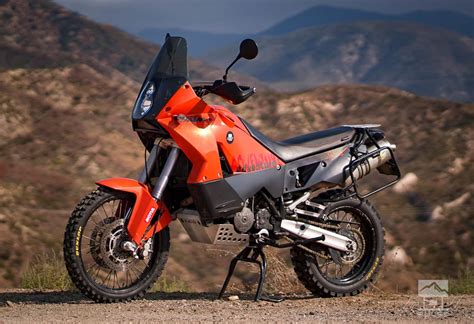

Este artículo proporciona una guía completa sobre el manual de taller para la KTM 990 Adventure 2008, ofreciendo información detallada sobre reparaciones, mantenimiento y despiece. El manual está redactado teniendo en cuenta la versión más reciente de esta serie de vehículos. Todas las informaciones de este manual se publican sin compromiso.
Advertencias importantes: Por su propia seguridad, utilice solamente recambios y accesorios autorizados por KTM.
Explicación del servicio KTM 990/950
Contenido del Manual de Taller
El manual de taller cubre una amplia gama de temas, incluyendo:
- Horquilla y Tija de Horquilla:
- Referencia de la horquilla
- Ajuste del pretensado del muelle de la horquilla
- Ajuste de la amortiguación de la compresión y extensión de la horquilla
- Desmontaje y montaje de las botellas de la horquilla
- Purgado del aire de las botellas
- Desmontaje y montaje del protector de la horquilla
- Avance de la horquilla
- Engrasado del cojinete de la pipa de la dirección
- Chasis:
- Desmontaje y montaje de la cubierta del piñón de la cadena
- Amortiguador y Basculante:
- Referencia del amortiguador
- Determinación de la cota con la rueda trasera descargada
- Control del recorrido estático de la suspensión
- Control del recorrido de la suspensión con conductor
- Ajuste del pretensado del muelle del amortiguador
- Ajuste del recorrido de la suspensión con conductor
- Desmontaje y montaje del amortiguador
- Sistema de Escape:
- Desmontaje y montaje del silenciador
- Desmontaje y montaje del colector
- Filtro de Aire:
- Desmontaje y montaje de la tapa de la caja del filtro de aire
- Motor:
- Sustitución de los cojinetes del árbol de levas
- Control de la caja de cambios
- Control del accionamiento del motor de arranque
- Desmontaje, control y montaje del piñón libre
- Ensamblaje del Motor:
- Montaje del cigüeñal, árboles del cambio, horquillas del cambio, barrilete selector, barras de cambio, semicarcasa izquierda del motor
- Montaje de las bombas de aceite, piñones de las bombas de aceite, palanca de enclavamiento, dispositivo de bloqueo del cambio, árbol de mando del cambio
- Montaje del piñón intermedio del pedal de arranque, árbol del pedal de arranque, piñón intermedio del motor de arranque, limitador de par, árbol de compensación
- Montaje de la jaula del embrague, tuerca de la corona primaria, discos del embrague, tapa del embrague, tapa de la bomba de agua, pedal de arranque, bomba de aspiración, transmisor de impulsos
- Montaje de la cadena de distribución, seguro de la cadena de distribución
- Montaje del volante de compensación, rotor, pistón, culata, árbol de levas, tensor de la cadena de distribución
- Control y ajuste del juego de las válvulas
- Montaje de la tapa del generador, pedal del cambio, casquetes de las válvulas, bujía, motor de arranque, filtro de aceite
- Llenado del aceite del motor y del cambio
- Retiro del motor del caballete de montaje universal
- Carburador:
- Botón de arranque en frío
Mantenimiento General
El manual también incluye información sobre el mantenimiento general de la motocicleta, como:
- Levantar y bajar la motocicleta del caballete
- Desmontar y montar la rueda delantera
- Desmontar la placa portanúmeros, la cubierta del faro y el guardabarros delantero
- Ajustar la holgura del cojinete de la pipa de la dirección
- Controlar las piezas y comprobar que no están deterioradas ni desgastadas
Nota: Con el tiempo, es posible que pueda penetrar suciedad detrás de los manguitos guardapolvo de la horquilla.
El amortiguador está lleno con nitrógeno a alta presión. El cojinete giratorio del amortiguador en el basculante cuenta con un revestimiento de teflón. No utilizar grasa ni lubricante.
Es importante esperar a que se enfríe el equipo de escape antes de manipularlo.
Evacuar aceites, grasas, filtros, combustibles, productos de limpieza, líquido de frenos, baterías, etc. de manera adecuada.
Asegurarse de que el combustible no puede derramarse sobre las piezas calientes del vehículo. El combustible en el depósito se expande al calentarse, y puede rebosar si se llena excesivamente.
No permitir que el combustible entre en contacto con la piel, los ojos ni la ropa. No aspirar los vapores de combustible. En caso de contacto, enjuagar inmediatamente con agua y acudir a un médico.
Tabla de Ajustes de la Suspensión
| Componente | Ajuste | Descripción |
|---|---|---|
| Horquilla | Pretensado del muelle | Ajusta la dureza inicial de la horquilla |
| Horquilla | Amortiguación de compresión | Controla la velocidad de compresión de la horquilla |
| Horquilla | Amortiguación de extensión | Controla la velocidad de extensión de la horquilla |
| Amortiguador | Pretensado del muelle | Ajusta la altura de la moto y la resistencia inicial del amortiguador |
| Amortiguador | Recorrido de la suspensión | Ajusta el recorrido total de la suspensión |
Este manual de taller se ha redactado teniendo en cuenta las normas de seguridad vigentes para el trabajo ordinario en el taller. Hemos renunciado a una descripción de las tareas y los procedimientos de tipo general usuales en un taller.
