Este artículo proporciona información esencial para llevar a cabo el mantenimiento regular de tu Aprilia SR Max 125, asegurando su óptimo rendimiento y prolongando su vida útil. Incluye desde las especificaciones técnicas hasta las herramientas necesarias y los procedimientos de mantenimiento recomendados.

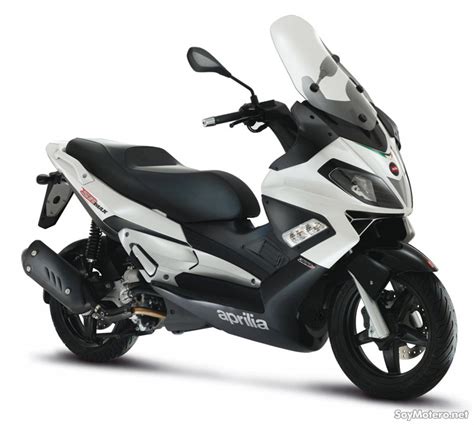

Características Técnicas de la Aprilia SR Max 125
Es fundamental conocer las especificaciones técnicas de tu vehículo para realizar un mantenimiento adecuado. A continuación, se detallan algunas características clave:
Identificación del Vehículo
Para leer el prefijo del chasis, levanta el sillín y retira la tapa «A». El prefijo del motor «B» está estampado cerca del soporte inferior del amortiguador trasero izquierdo.
Dimensiones y Masa
- Peso en orden de marcha: 169 ± 5 kg
- Peso máximo permitido: 370 Kg
- Altura máxima: 1.400 mm
- Ancho: 780 mm
- Distancia entre ejes: 1.515 mm
- Longitud máxima: 2,110 mm
Motor
- Sistema de combustible: Inyección electrónica 32 MIU2.E0 con cuerpo de mariposa de Ø 32 mm y bomba de combustible eléctrica.
- Refrigeración: Refrigerante de circulación forzada con bomba eléctrica comandada por la unidad de control.
- Combustible: Gasolina sin plomo (95 RON)
Frenos
- Freno delantero: Freno de disco de Ø 260 mm con control hidráulico activado por la palanca derecha del manillar.
- Freno trasero: Freno de disco de Ø 240 mm con control hidráulico activado por la palanca izquierda del manillar.
Acoplamiento del Motor
Los pistones y cilindros se clasifican en categorías basadas en su diámetro. El acoplamiento se realiza en pares (A-A, B-B, C-C, D-D).
Tabla de Acoplamiento del Motor
| Nombre | Cilindro | Pistón | Juego de Ajuste |
|---|---|---|---|
| Cilindro | 56.997 a 57.004 | 56.945 - 56.952 | 0.045 - 0.059 |
| Cilindro | 57.004 a 57.011 | 56.952 - 56.959 | 0.045 - 0.059 |
| Pistón | 57.011 a 57.018 | 56.959 - 56.966 | 0.045 - 0.059 |

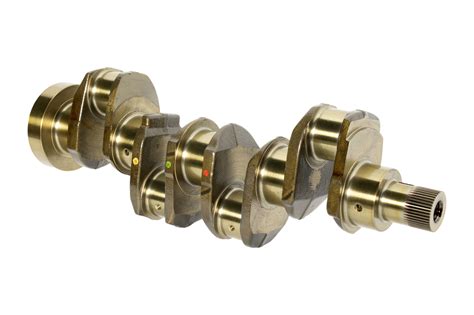

Cigüeñal
El cigüeñal está disponible en dos categorías: CAT. 1 - CAT. 2. La identificación de la categoría del cigüeñal se indica en el hombro del contrapeso «*1 - *2», si se realiza con micropinholing.
Válvulas
En caso de desgaste o daño excesivo, reemplaza la cabeza. Las longitudes estándar de las válvulas son:
- Admisión: 84.5 mm
- Escape: 94.5 mm
Verifica la concentricidad de la cabeza de la válvula colocando un indicador de cuadrante en ángulo recto con respecto a la cabeza de la válvula y gírala sobre un apoyo en forma de "V". El límite admisible es de 0.03 mm.
Árbol de Levas
Utilizando un medidor, mide la altura de la leva. Los valores estándar son:
- Admisión: 17.382 mm
- Escape: 16.563 mm
Límites admisibles:
- Admisión: 17.130 mm
- Escape: 16.310 mm
Holgura axial estándar: 0.11 - 0.41 mm. Holgura axial máxima admisible: 0.42 mm.
Herramientas Específicas
Para realizar un mantenimiento adecuado, es esencial contar con las herramientas específicas diseñadas para este vehículo. A continuación, se enumeran algunas de ellas:
- 001330Y: Herramienta para montar asientos de dirección
- 001467Y014: Calibre para extraer rodamientos de ø 15 mm
- 005095Y: Soporte del motor
- 002465Y: Calibre para circlips
- 006029Y: Punzón para montar el asiento del rodamiento de dirección en el tubo de dirección
- 020074Y: Base de soporte para comprobar la alineación del cigüeñal
- 020150Y: Montaje del calentador de aire
- 020151Y: Calentador de aire
- 020193Y: Manómetro de comprobación de la presión del aceite
- 020262Y: Placa de separación del cárter
- 020263Y: Vaina de montaje de la polea conducida
- 020306Y: Punzón para montar anillos de estanqueidad de válvulas
- 020329Y: Bomba de vacío Mity-Vac
- 020330Y: Lámpara estroboscópica para comprobar la sincronización
- 020331Y: Multímetro digital
- 020332Y: Indicador digital de rpm
- 020648Y: Cargador de batería individual
- 020335Y: Montaje magnético para indicador de cuadrante
- 020357Y: Adaptador de 32x35 mm
- 020359Y: Adaptador de 42 x 47 mm
- 020360Y: Adaptador de 52x55 mm
- 020363Y: Guía de 20 mm
- 020375Y: Adaptador de 28 x 30 mm
- 020376Y: Mango del adaptador
- 020382Y: Chavetas de válvula equipadas con herramienta de extracción de la pieza 012
- 020382Y011: Adaptador para herramienta de extracción de válvulas
- 020393Y: Banda de montaje del pistón
- 020412Y: Guía de 15 mm
- 020423Y: Llave de bloqueo de la polea conducida
- 020424Y: Punzón de montaje de la carcasa del rodillo de la polea conducida
- 020426Y: Horquilla de montaje del pistón
- 020431Y: Extractor de retenes de aceite de válvula
- 020434Y: Racor de comprobación de la presión del aceite
- 020444Y: Herramienta para montar/desmontar la polea conducida
- 020456Y: Adaptador de Ø 24 mm
- 020477Y: Adaptador de 37 mm
- 020483Y: Guía de 30 mm
- 020489Y: Kit de pernos de soporte de la tapa del buje
- 020428Y: Montaje de comprobación de la posición del pistón
- 020680Y: Herramienta de diagnóstico
- 020621Y: Adaptador de extracción de cable HV
- 001467Y035: Campana para rodamientos de 47 mm de diámetro exterior
- 020626Y: Llave de bloqueo de la polea de transmisión
- 020626Y008: Llave de bloqueo de la polea de transmisión
- 001467Y013: Calibre para extraer rodamientos de ø 15 mm
- 020627Y: Llave de bloqueo del volante
- 020430Y: Herramienta de montaje de bloqueo de pasador
- 020622Y: Punzón de retén de aceite del lado de la transmisión
- 020480Y: Kit de comprobación de la presión de la gasolina
- 020244Y: Punzón de 15 mm de diámetro
- 020115Y: Punzón de Ø 18
- 020271Y: Herramienta para quitar y montar silentbloc
- 020469Y: Kit de reprogramación para comprobador de diagnóstico del vehículo
- 001467Y017: Conductor para rodamientos de DE 36 mm
- 020234y: Extractor
- 020441Y: Adaptador de 26 x 28 mm
- 020362Y: Guía de 12 mm
- 020358Y: Adaptador de 37x40 mm
- 001467Y002: Conductor para rodamiento de DE 73 mm
- 020688Y: Soporte del indicador de cuadrante
El uso de herramientas no originales o no conformes puede dañar el vehículo.
Programa de Mantenimiento
El cumplimiento del programa de mantenimiento es crucial para asegurar la fiabilidad y el rendimiento de tu Aprilia SR Max 125. Utiliza repuestos originales APRILIA y lubricantes recomendados por el fabricante.
Tabla de Mantenimiento Programado:
I: Comprobar y limpiar, ajustar, lubricar o reemplazar si es necesario. C: Limpiar, R: Reemplazar, A: Ajustar, L: Lubricar
* Reemplazar cada 2 años
Se deben seguir las indicaciones de la tabla de mantenimiento programado.
Bujía: Debe retirarse cuando el motor esté frío. El uso de encendidos electrónicos no compatibles o bujías distintas a las prescritas puede dañar seriamente el motor.
Aceite del Cubo: Para reemplazar, retira la tapa de llenado de aceite «A», desenrosca la tapa de drenaje de aceite «B» y drena todo el aceite. Vuelve a enroscar la tapa de drenaje y llena el cubo con el aceite prescrito.
Filtro de Aire: Lava la esponja «C» con agua y jabón suave, sécala con un paño limpio y chorros cortos de aire comprimido, y luego empápala en una mezcla de 50% gasolina y 50% del aceite especificado.
Productos Recomendados: eni i-Ride PG 5W-40, lubricante de base sintética para motores de cuatro tiempos de alto rendimiento. JASO MA, MA2 - API SL - ACEA A3.
Pares de Apriete (N*m): Tapón de drenaje de aceite del motor: 24 a 30.
Nivel de Aceite: Verifica con el motor frío y sigue el procedimiento indicado. Rellena el aceite sin exceder el nivel MAX. La restauración del nivel de MIN a MAX requiere aproximadamente 200 cc.
Sistema de Refrigeración: Comprueba el nivel del refrigerante con el motor frío, colocando la scooter en su soporte central y en un terreno plano.
Nivel de Fluido de Frenos: Verifica el nivel de líquido de frenos a través del indicador especial ubicado en la bomba. El nivel tiende a bajar a medida que se desgastan las pastillas de freno, pero no debe alcanzar un nivel mínimo.
Advertencia: El líquido de frenos es altamente corrosivo y absorbe la humedad del aire. Si la humedad en el líquido de frenos excede un cierto valor, puede llevar a un frenado ineficiente.
Cómo hacer el mantenimiento de tu moto o scooter
Solución de Problemas Comunes
Esta sección facilita la identificación de soluciones a problemas comunes. Para cada fallo, se proporciona una lista de posibles causas y operaciones relacionadas.
Consumo Excesivo de Aceite/Humo de Escape
Causas posibles:
- Desgaste del cilindro/pistón
- Sellos de válvula defectuosos
- Anillos de pistón desgastados
Frenos Sobrecalentados
Causas posibles:
- Holgura o distorsión del disco de freno
Operación: Comprueba que los tornillos del disco de freno estén bloqueados y mide el desplazamiento axial del disco con un indicador de cuadrante con la rueda montada en el vehículo.
Fuga de Aceite de la Suspensión
Causas posibles:
- Sellos defectuosos o rotos
Operación: Reemplaza el amortiguador. Verifica el estado de desgaste de las cubiertas de la dirección y los ajustes.
Sistema Eléctrico
El sistema eléctrico de la Aprilia SR Max 125 incluye componentes como la batería, regulador de tensión, volante magnético, motor de arranque, fusibles y más. La ubicación de estos componentes es crucial para el mantenimiento y la solución de problemas.
Para acceder a ciertos componentes, es necesario retirar cubiertas específicas:
- Dispositivo de control eléctrico: Retira el escudo para acceder a él.
- Fusibles principales: Retira la tapa de la batería ubicada en el compartimento del casco.
- ECU de inyección: Retira el compartimento de inspección ubicado en el compartimento del casco.
- Motor de arranque: Retira el compartimento del casco para acceder a él.
- Interruptor de llave/Antena del inmovilizador: Retira la placa posterior del escudo para acceder a él.
- Batería: Retira la tapa de la batería ubicada en el compartimento del casco.
Este manual proporciona la información principal para llevar a cabo operaciones de mantenimiento regulares en tu vehículo. Está destinado a los concesionarios de Aprilia y a sus mecánicos cualificados; se han omitido deliberadamente varios conceptos por considerarse innecesarios.
Recuerda que el conocimiento básico de mecánica o un conocimiento mínimo de los procedimientos involucrados es esencial al reparar scooters.
