El alternador es un componente crucial en el sistema eléctrico de una motocicleta, encargado de generar la electricidad necesaria para alimentar diversos sistemas, desde el encendido hasta las luces. A continuación, exploraremos en detalle su funcionamiento, los componentes que lo integran y cómo identificar posibles fallos para mantener tu moto en óptimas condiciones.
Funcionamiento del Alternador
El alternador de una motocicleta es un dispositivo que transforma la energía mecánica del motor en energía eléctrica. Para generar electricidad, se requieren tres elementos básicos: movimiento, un imán y una bobina de alambre.

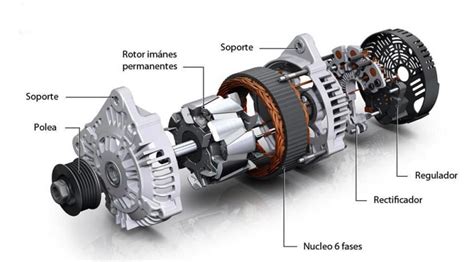

El alternador está compuesto por dos partes principales:
- Rotor o Volante Magnético: Conectado al cigüeñal y gira con él. Contiene imanes que generan un campo magnético.

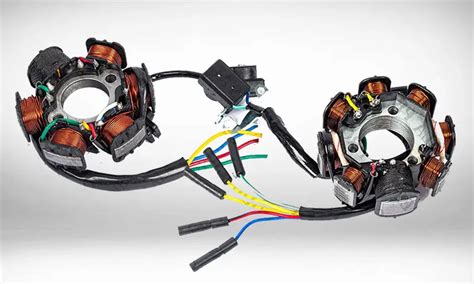

- Estátor: Permanece inmóvil junto a los cárteres y contiene un conjunto de bobinas.
Al girar el rotor, el campo magnético producido por sus imanes induce una corriente eléctrica alterna en las bobinas del estátor. Esta corriente alterna se convierte en corriente continua (CC) mediante un regulador/rectificador para cargar la batería y alimentar los sistemas eléctricos de la moto.
Es importante destacar que, a diferencia de los automóviles que suelen usar alternadores externos, las motocicletas a menudo integran el alternador dentro del motor. En este caso, el estátor es la bobina de alambre alojada dentro de la carcasa del motor, y un imán en un eje gira dentro de él, generando corriente alterna (CA). Un cable viaja a través de la carcasa del motor hasta un rectificador/regulador externo, que convierte la corriente alterna en corriente continua.
Componentes Clave del Alternador
El alternador de una moto está compuesto por varios componentes esenciales que trabajan en conjunto para garantizar el suministro eléctrico adecuado. Estos componentes incluyen:
- Bobinas del Estátor: Son las encargadas de producir la corriente eléctrica alterna al ser influenciadas por el campo magnético del rotor. Las bobinas interiores se encargan de producir la corriente eléctrica para los circuitos de alumbrado y/o carga de la batería.
- Bobina Captadora o "Pickup": Es una bobina más pequeña ubicada en el exterior del estátor que produce un transitorio de corriente para el sistema de encendido.
- Regulador/Rectificador: Convierte la corriente alterna generada por el alternador en corriente continua para cargar la batería y alimentar los sistemas eléctricos de la moto.
- Unidad CDI (Capacitor Discharge Ignition): En los sistemas de encendido CDI, esta unidad contiene un condensador que se carga con la corriente generada por una de las bobinas del alternador. La bobina "pick-up" produce un pulso de corriente que dispara la descarga del condensador, generando la chispa en la bujía.
Fallas de un ESTATOR de MOTO en mal estado
El Sistema de Encendido y su Relación con el Alternador
El encendido es un sistema inherente al motor de explosión, encargado de provocar la explosión de la mezcla en los cilindros, generando la fuerza motriz del motor. El principio de funcionamiento del encendido es básico: provocar la explosión de la mezcla comprimida en el cilindro mediante la chispa que produce la bujía.
El "cómo" se genera la chispa implica hacer llegar a la bujía una tensión de más de 10.000 voltios, lo cual se logra mediante la bobina de alta tensión. Esta bobina transforma una corriente de bajo voltaje, generada por la unidad CDI, en una corriente de alto voltaje.
En los sistemas de encendido CDI, una de las bobinas del alternador (bobina de excitación) se encarga de cargar un condensador en la unidad CDI, mientras que la bobina "pick-up" produce un pulso de corriente que dispara la descarga del condensador, generando la chispa en la bujía.
Síntomas de Fallos en el Alternador
Identificar los síntomas de un fallo en el alternador es crucial para evitar problemas mayores. Algunos de los síntomas más comunes incluyen:
- Batería descargada: Una batería que se descarga con frecuencia puede ser resultado de un mal funcionamiento del alternador.
- Problemas de arranque: Un fallo en el alternador puede dificultar el arranque de la moto.
- Luces tenues o parpadeantes: Si el alternador no produce suficiente electricidad, las luces pueden verse débiles o parpadear.
- Indicadores de advertencia: Algunas motos cuentan con luces de advertencia en el tablero que se encienden cuando hay un problema en el sistema de carga.
- Mal Funcionamiento de Accesorios Eléctricos: Un alternador defectuoso puede provocar una baja producción de electricidad, lo que afecta directamente el rendimiento de los accesorios eléctricos de una moto, como luces, sistema de sonido y cargadores USB. Esto puede resultar en un mal funcionamiento o incluso en la falla completa de estos dispositivos.
Diagnóstico de Fallos en el Alternador
Para diagnosticar un alternador con problemas, se requieren ciertas herramientas y métodos específicos:
- Multímetro: Utiliza un multímetro para medir la salida de voltaje del alternador.
- Medición de Voltaje: Con un multímetro, mide el voltaje en los terminales de la batería con la moto en marcha. Un voltaje inferior a 13.5 V o superior a 15 V puede indicar un problema en el alternador o en el regulador/rectificador.
- Revisión de Conexiones: Verifica que todas las conexiones eléctricas estén limpias y bien ajustadas.
- Comprobación del Regulador/Rectificador: Si el voltaje de salida del alternador es incorrecto, es posible que el regulador/rectificador esté fallando.
Mantenimiento Preventivo del Alternador
La prevención es clave para mantener el funcionamiento óptimo del alternador. Algunas medidas preventivas incluyen:
- Revisión Periódica: Inspecciona visualmente el alternador y sus conexiones en busca de signos de desgaste o daño.
- Mantenimiento de la Batería: Mantén la batería en buen estado, ya que una batería descargada o defectuosa puede forzar al alternador a trabajar en exceso.
- Evitar Sobrecargas: No sobrecargues el sistema eléctrico de la moto con accesorios innecesarios.
Tabla de Fallos Comunes y Soluciones
A continuación, se presenta una tabla con algunos fallos comunes en el alternador y sus posibles soluciones:
| Fallo | Síntomas | Posibles Soluciones |
|---|---|---|
| Batería se descarga rápidamente | Dificultad para arrancar, luces tenues | Revisar el alternador, regulador/rectificador, batería |
| Luces parpadeantes | Intensidad de luces varía con las RPM | Revisar el alternador, regulador/rectificador |
| Ruido inusual en el alternador | Chirrido o zumbido | Revisar rodamientos del alternador, posibles obstrucciones |
| Sobretensión | Fusibles se queman con frecuencia, batería se hincha | Revisar regulador/rectificador |
En resumen, el alternador es un componente vital para el funcionamiento eléctrico de tu motocicleta. Conocer su funcionamiento, los síntomas de posibles fallos y realizar un mantenimiento preventivo adecuado te permitirá disfrutar de una conducción segura y sin contratiempos.
