Esta guía proporciona instrucciones detalladas para la instalación de un electroventilador en una motocicleta KTM. El proceso implica desmontar componentes, montar el electroventilador en el radiador, y realizar las conexiones eléctricas necesarias.
A continuación, se describen los pasos necesarios para llevar a cabo esta instalación de manera efectiva.
Herramientas y Materiales Necesarios:
- Electroventilador
- Soporte para el electroventilador
- Remaches
- Fusible
- Termo interruptor
- Interruptor
- Cableado eléctrico (rojo y marrón)
- Herramientas de desmontaje (llaves, destornilladores, etc.)
Precauciones:
- Asegúrate de que la moto esté apagada y fría antes de comenzar.
- Desconecta la batería para evitar cortocircuitos.
- Trabaja en un área bien iluminada y ventilada.
Pasos para la Instalación
1. Desmontaje Inicial
Lo primero es desmontar la moto. Quitar el depósito, el radiador derecho, el refrigerante y demás componentes que estorben para acceder al radiador.
Este paso es crucial para preparar el área de trabajo y facilitar la instalación del electroventilador.
2. Montaje del Electroventilador en el Radiador
Montamos el electro en el soporte negro y lo colocamos en el radiador. Es importante sujetarlo con tres remaches.
En el radiador ya están hechos los agujeros, solo hay que hacerlos coincidir. Para asegurar una correcta alineación, se pueden marcar los agujeros con flechas rojas.
3. Identificación de Cables Eléctricos
Luego hay que buscar los cables de electricidad continua. Es importante identificar los cables correctos para asegurar una conexión adecuada.
Donde tenemos la bobina de alta, el regulador, etc., hay que encontrar tres fajitos de cables. Los que interesan son unos cables que hay amarillo y rojo que es el positivo, y otro que es marrón (negativo).
4. Conexión Eléctrica
Al positivo le colocamos el fusible. Se puede colocar el fusible en la caja del fistro y de ahí directamente al electro.
El negativo lo dividimos en dos: uno lo mandamos al termo interruptor y otro al interruptor. De ellos, al electro. Por cierto, el positivo del electro es el cable rojo.

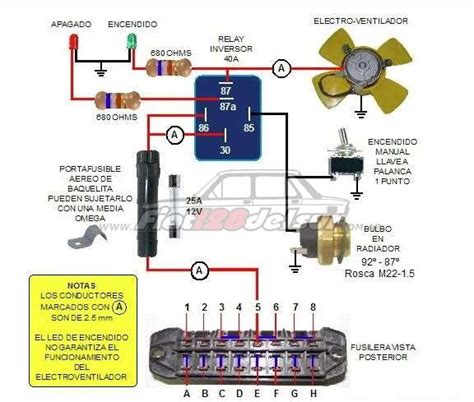

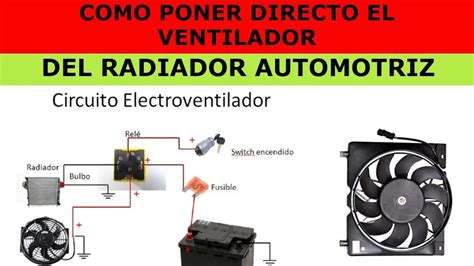

Esquema de Conexión:
Tabla de Conexiones Eléctricas:
| Cable | Color | Conexión |
|---|---|---|
| Positivo | Amarillo/Rojo | Fusible → Electroventilador (cable rojo) |
| Negativo | Marrón | Termo interruptor → Electroventilador |
| Negativo | Marrón | Interruptor → Electroventilador |
5. Verificación y Prueba
Una vez realizadas todas las conexiones, es fundamental verificar que todo esté correctamente instalado. Asegúrate de que no haya cables sueltos y que todas las conexiones estén firmes.
Enciende la moto y verifica que el electroventilador se active cuando la temperatura del motor aumente. También puedes probar el interruptor manual para asegurarte de que funciona correctamente.
