Si eres un apasionado de las motos, seguro has oído hablar de la horquilla. Este componente no solo mejora el rendimiento de tu moto, sino que también influye en su estética y manejo. Como sabrás, uno de los elementos más importantes de la suspensión de una moto, es la horquilla. Minimiza las irregularidades de la carretera y garantiza la estabilidad de la moto, al circular.
Muchos nos preguntáis cuestiones varias sobre suspensiones así que dedicaremos algunas entradas de nuestro blog a ellas. Empezamos con nuestra primera entrada explicando, a grandes rasgos, los diferentes tipos de suspensión más habituales.
✅ Como cambiar las CUNAS de Dirección de una moto Fácil y seguro
En este artículo, vamos a profundizar en qué es exactamente la horquilla, cómo funciona, sus ventajas y desventajas comparadas con las horquillas convencionales, y las diferentes clases de horquillas que puedes encontrar en una moto.
¿Qué es y qué función tiene la horquilla en una moto?
La horquilla es una pieza crucial en la suspensión delantera de muchas motocicletas modernas, especialmente en aquellas de alto rendimiento. La suspensión delantera y trasera de una moto sirven para absorber las irregularidades del terreno y que nuestro vehículo no se despegue del asfalto en ninguna circunstancia.
Dentro de las barras de la horquilla hay unos muelles que sirven, al igual que la suspensión de los coches, para mantener nuestro vehículo de dos ruedas a una distancia del suelo.
Horquilla telescópica
La horquilla telescópica, tiene muchas posibilidades de reglajes y transmite una mayor estabilidad y seguridad al conductor de la moto. Es el sistema más usado, han ido surgiendo sistemas alternativos, que anulan el efecto de hundimiento en las frenadas, pero suelen pesar más y transmiten muy poco, las reacciones asfalto-rueda.
La horquilla de la moto, esta compuesta por las barras de horquilla, un muelle de horquilla y un pistón.
Como suspensión se usa un amortiguador hidráulico que monta un muelle exterior. En algunos amortiguadores de mejores prestaciones, se le monta gas para presurizar el aceite.
Uno de los problemas que más suelen aparecer con este sistema de suspensión es el derrame de ese aceite hidráulico a través de unos retenes, que son los que en teoría deben controlar que éste no salga de las barras. Con el paso del tiempo y la suciedad, estos elementos se van deteriorando y van dejando escapar el aceite a través de los labios de los propios retenes. Esto se aprecia a simple vista porque en las barras se quedan unas marcas horizontales.
Si esto ocurre, hay que reparar los retenes o, si no, la amortiguación irá perdiendo su función, que es controlar la expansión de los muelles cuando se comprimen y descomprimen. Sabremos que la amortiguación está mal cuando la moto empieza a flanear, es decir, cuando la moto rebota ante un suelo irregular y empieza a dar saltos sin control.
Tipos de Horquillas en una Moto
Existen varias clases de horquillas que se utilizan en las motos, y cada una tiene sus propias características y usos específicos. Aquí te dejo una breve descripción de las principales:
- Horquillas telescópicas convencionales: Son las más comunes y se encuentran en la mayoría de las motos de calle. Consisten en dos tubos (interno y externo) que se deslizan uno dentro del otro para absorber los impactos de la carretera.
- Horquillas invertidas: Como ya hemos mencionado, en estas horquillas los tubos internos están en la parte superior y los externos en la parte inferior. Son populares en motos deportivas y de alto rendimiento.
- Horquillas de brazo oscilante: Utilizadas principalmente en motos de alta gama como las BMW, estas horquillas utilizan un brazo oscilante único en lugar de dos tubos paralelos, proporcionando una mayor rigidez y estabilidad.
- Horquillas de suspensión activa: Incorporan tecnología avanzada que ajusta automáticamente la dureza de la suspensión según las condiciones de la carretera y el estilo de conducción. Son relativamente nuevas y se encuentran en motos de alta gama y touring.

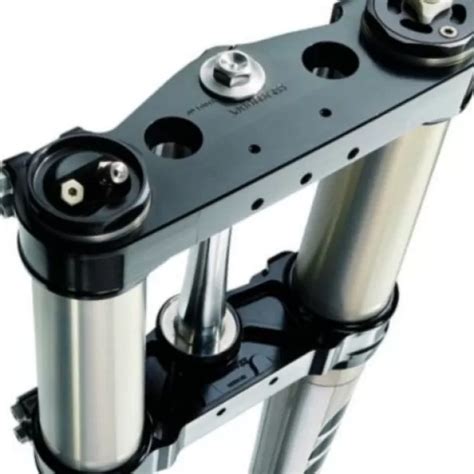

Horquilla Invertida (USD)
A diferencia de las horquillas convencionales, en las que los tubos internos (barras) se encuentran en la parte inferior y los tubos externos (botellas) en la parte superior, las horquillas invertidas (o USD, por sus siglas en inglés “Upside Down”) invierten esta disposición. En este diseño, los tubos internos están en la parte superior y los externos en la parte inferior.
La principal función de la horquilla invertida es mejorar la estabilidad y el manejo de la moto. Al colocar los tubos más pesados (los externos) en la parte inferior, se reduce el peso no suspendido, lo que permite una mejor respuesta de la suspensión y una conducción más precisa. Este tipo de horquilla es especialmente apreciado en motos deportivas y de competición, donde cada pequeño detalle cuenta para obtener el mejor rendimiento.
Para un mejor rendimiento y estabilidad, es importante entender también la tija de una moto, ya que juega un papel crucial en el funcionamiento de las horquillas.
Ventajas y Desventajas de la Horquilla Invertida y la Convencional
A continuación, se presentan las ventajas y desventajas de ambos tipos de horquillas:
Ventajas de la horquilla invertida
- Mejor rendimiento: La reducción del peso no suspendido permite una respuesta de suspensión más rápida y precisa.
- Mayor rigidez: Proporciona una estructura más rígida, lo que mejora la estabilidad en altas velocidades y en curvas.
- Mejor absorción de impactos: Distribuye mejor las fuerzas, lo que mejora la absorción de impactos en terrenos irregulares.
Desventajas de la horquilla invertida
- Costo: Las horquillas invertidas son generalmente más costosas de fabricar y, por lo tanto, aumentan el precio de la moto.
- Mantenimiento: Requieren un mantenimiento más frecuente y especializado.
- Peso adicional: Aunque ayudan a reducir el peso no suspendido, las horquillas invertidas pueden ser más pesadas en general.
Ventajas de la horquilla convencional
- Costo: Son más económicas de producir y reparar.
- Simplicidad: Su diseño más simple las hace más fáciles de mantener.
- Peso: Generalmente son más ligeras que las horquillas invertidas.
Desventajas de la horquilla convencional
- Menor rigidez: No son tan rígidas como las horquillas invertidas, lo que puede afectar la estabilidad.
- Rendimiento: No ofrecen la misma precisión y respuesta que las horquillas invertidas en situaciones de alta demanda.
Los Muelles
En esta primera parte del curso vamos a ocuparnos de los muelles. Un muelle es un elemento mecánico que se montan entre dos partes de una máquina, con el fin de almacenar energía y devolverla cuando esta sea requerida.
Por ejemplo un muelle que venga marcado como 57N/mm sería un muelle que se deformaría 1mm aplicando sobre este una fuerza de 57 Newton (1 Newton = 0,102 Kg.) Este mismo muelle expresado en Kg/cm tendría una constante de 58Kg/cm y se deformaría 1cm.
Esto no quiere decir que el muelle cambie la dureza según su compresión. A partir del punto de compresión en que se encuentre, la fuerza que necesitará para deformarse seguirá siendo la misma. Si a este muelle sometido a una carga 290Kg. y deformado 5cm. le aplicáramos otros 58Kg. el muelle se deformaría 1 cm.
Tipos de muelles
- Muelle lineal: Un muelle lineal es aquel cuya constante no varía, independientemente del punto de compresión en el que se encuentre.
- Muelle progresivo: Un muelle progresivo es aquel en los que la constante varía en función del punto de compresión en el que se encuentre, cuanto más se comprime, es más duro.
Los muelles de constante variable podrían estar indicados en los casos en que la carga que debe de soportar un vehículo varíe mucho.
La precarga del muelle es la deformación inicial que se aplica sobre el muelle desde su longitud completa al montarlo en un amortiguador o una horquilla. Cuanto mayor es la precarga, mayor es la deformación del muelle y la moto será más alta y al contrario.
Sin los muelles adecuados y ajustados a tus necesidades, es imposible obtener el óptimo funcionamiento de las suspensiones de una moto.
Mantenimiento de la horquilla
Como cualquier otra pieza de la moto, tanto la horquilla como las barras de horquilla, requieres de una atención especial y sus revisiones correspondientes. Sigue estas pautas para hacer un correcto mantenimiento de la horquilla y barras de horquilla y podrás circular por mucho tiempo, con tu mejor compañera en el mejor estado posible.
En Motos Manu, contamos con accesorios, repuestos y piezas para moto, de la mejor calidad y con todas las garantías, si necesitas un repuesto y contactar con nosotros, no dudes en hacerlo, te asesoramos al respecto.
En resumen, las motos horquilla invertida ofrecen un rendimiento superior y una mejor absorción de impactos, lo que las convierte en la elección preferida para motocicletas deportivas y de alto rendimiento. Sin embargo, también conllevan un costo y mantenimiento más altos. Elegir entre una horquilla invertida y una convencional dependerá de tus necesidades específicas y del uso que le des a tu moto.
Ahora que sabes más sobre este componente esencial, puedes tomar una decisión informada para tu próxima aventura sobre dos ruedas. ¡Conduce seguro y disfruta del viaje!
