La caja de pedalier es la parte del cuadro donde se aloja el eje del pedalier. Aunque existen diferentes medidas de ancho y diámetro, la principal diferencia radica en si su interior está roscado o no.
Cómo Desmontar y Montar el Eje de Pedalier 🛠Shimano Hollowtech II🛠
Cajas de Pedalier Roscadas

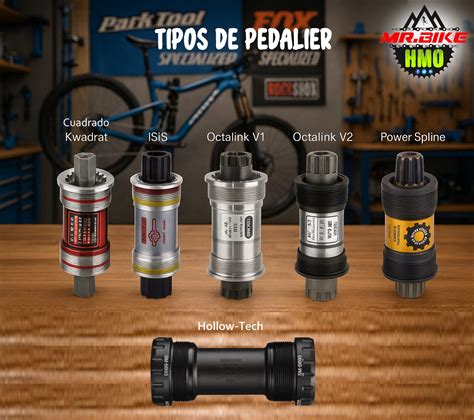

Las cajas de pedalier roscadas tienen un diámetro interior de 35 mm y existen en dos medidas de ancho: 68 mm y 73 mm con rosca inglesa (BSA), y 70 mm de ancho con rosca italiana (ITA). A estos tipos de cajas de pedalier se le pueden adaptar diferentes tipos de ejes.Eje de Cuadradillo
Los ejes de pedalier de "cuadradillo" están casi en desuso. El eje y los rodamientos forman un solo componente con un diámetro de 17 mm y extremos cuadrados donde se alojan las bielas. Se fabrican en longitudes de 110 mm, 113 mm y 119 mm, según la curvatura de las bielas.
El funcionamiento era bastante fiable, y Campagnolo lo ha estado utilizando hasta hace no mucho tiempo de hecho hoy en día no es raro verlo instalado en muchas bicis sobre todo en las bicis de niños y en las de bajo precio, hoy en día se siguen fabricando. Dentro de este sistema, existen dos opciones: con rodamientos sellados y con rodamientos abiertos (enjaulados).
Las diferencias entre estas modalidades son el tipo de rodamientos. El de rodamientos sellados es más práctico, ya que no requiere engrase periódico como los rodamientos abiertos. Además, no precisa ajuste como el de rodamientos abiertos, que constan de una tuerca de fijación que requiere habilidad mecánica para su ajuste óptimo.
Herramientas para Ejes de Cuadradillo

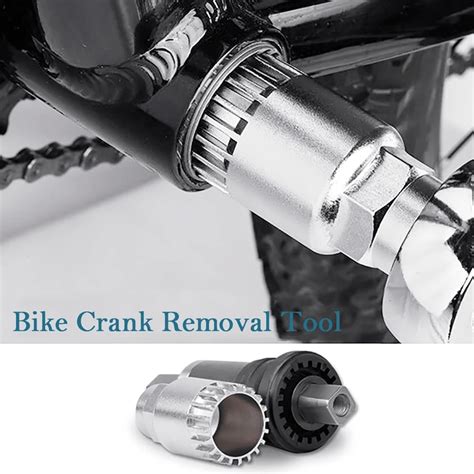

Para el eje de rodamientos sellados, se necesita un "extractor de pedalier".
Evolución de los Ejes de Pedalier Roscados
Para mejorar la rigidez, el sistema de acople de las bielas, la ligereza, la separación de los puntos de apoyo y el tamaño de los rodamientos, los fabricantes han desarrollado nuevos tipos de ejes.
Sistema Hollowtech
En 2003, Shimano presentó el sistema "Hollowtech", aumentando el tamaño de los rodamientos y adaptando su diámetro exterior al de la caja del pedalier, colocándolos fuera de ella. Con este sistema consiguieron aumentar el tamaño de los rodamientos nos permite también aumentar el diámetro del eje por lo que con este sistema pasaron a tener 24 mm. El eje es solidario con los platos, logrando mayor rigidez.Este sistema fue adoptado por varios fabricantes como FSA, Truvativ y Sram. Las bicis de gama media y alta suelen montar estos conjuntos, ofreciendo facilidad para cambiar los rodamientos o el conjunto de bielas, y ganando ligereza.

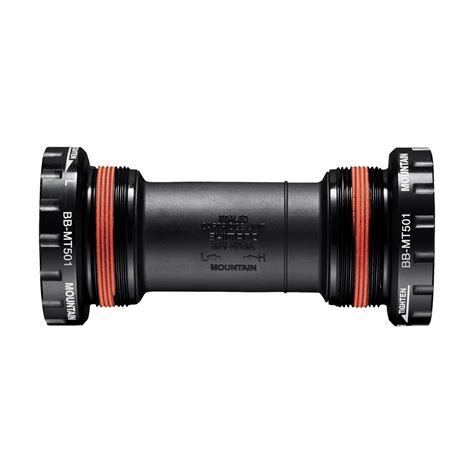

El conjunto consta de dos cazoletas roscadas que alojan los rodamientos, arandelas de ajuste y un tubo de unión para mejorar la estanqueidad.

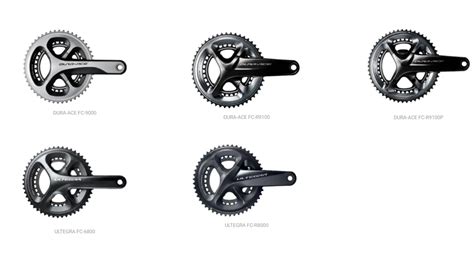

Montaje de Bielas Hollow-Tech

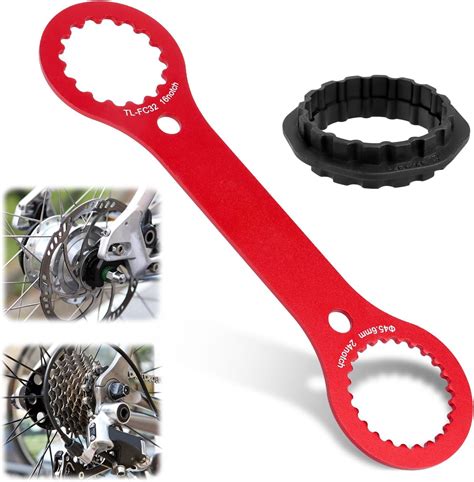

Es importante tener en cuenta:* Las cazoletas tienen las letras "R" o "L" para indicar su posición (derecha o izquierda).* La dirección de la rosca viene indicada con una flecha.* Usar una llave adecuada para apretar las cazoletas sin exceder el par de apriete.* Considerar el ancho de la caja del pedalier para colocar las arandelas de ajuste necesarias.

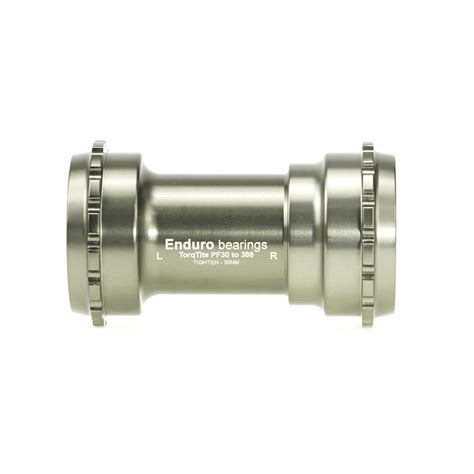

Existen adaptadores para montar bielas con eje de 30 mm en cajas de pedalier roscadas, como los de la marca Rotor.
Recomendaciones Adicionales
* No es necesario engrasar los rodamientos sellados.* Engrasar las roscas de la caja del pedalier con pasta de montaje antigripante o grasa de teflón/silicona.* Existe una amplia gama de modelos, colores y calidades, con rodamientos de acero y cerámicos.Pedalier sin Roscas
Dentro de estos sistemas, se diferencian dos tipos: rodamientos encajados en la caja de pedalier y rodamientos encajados en cazoletas.Rodamientos Encajados Directamente al Cuadro (BB30)
El sistema "BB30" fue un éxito rotundo. Las medidas de ancho de las cajas de pedalier en las que podemos montar este sistema son de 68 mm y 73 mm con un diámetro interior de 42 mm.
El sistema consta de arandelas tipo circlip, rodamientos y guardapolvos.
El sistema BB30 se monta indistintamente en bicicletas de montaña y de carretera.
BB90 y BB95 (Exclusivos de Trek)

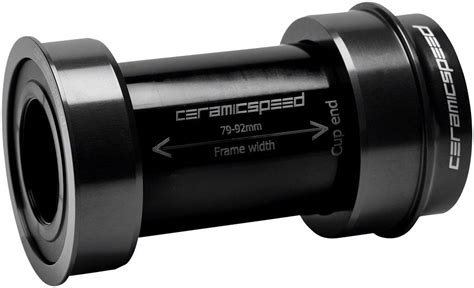

La longitud de la caja de pedalier es de 90 mm en el BB90 y 95 mm en el BB95, con 37 mm de diámetro interior. El BB90 se usa en bicicletas de carretera y el BB95 en bicicletas de montaña. No permiten montar ejes de 30 mm, utilizando medidas de eje de 24 mm o 25 mm (Campagnolo).Sistemas con Rodamientos en Cazoletas (Press Fit)
El sistema BB86 mide 86,5 mm de longitud en la caja del pedalier y 41 mm de diámetro interior, usándose en bicicletas de carretera. Los modelos BB89 y BB92 miden 89,5 mm y 92 mm respectivamente, con 41 mm de diámetro interior, para bicicletas de montaña. El sistema BB84 (en desuso) es exclusivo de Specialized.

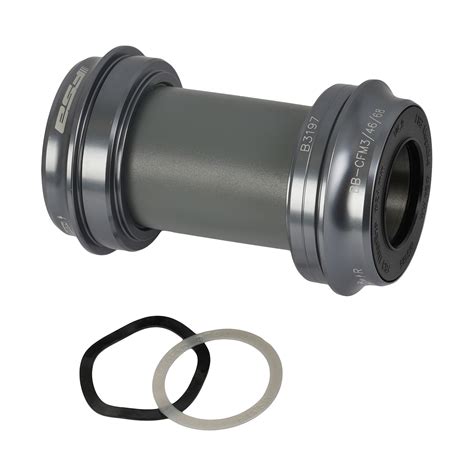

En los sistemas Press Fit, habitualmente están pensados para colocar ejes de 24 mm, pero existe un sistema que está pensado para instalar directamente un eje de 30 mm, en distintas medidas de anchos de pedalier, concretamente en 68, 73 y 86 mm, con diámetro interior de 46.
Specialized tiene en exclusiva una caja de pedalier de 61,5 mm y 46 mm de diámetro interior llamada “OSBB” que suele utilizar en cuadros de carbono de los modelos Tarmac SL y Roubaix SL.
Otras Opciones

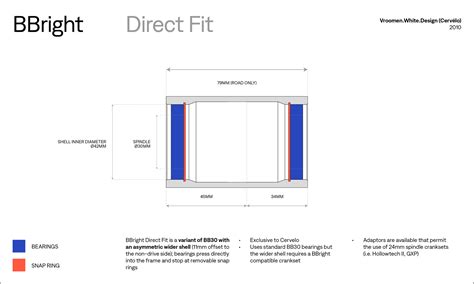

* BB386 evo: 86,5 mm de ancho y 46 mm de diámetro interior.* BB RIGHT (Cervelo): Caja de pedalier asimétrica de 68 mm con 11 mm adicionales en el lado izquierdo, resultando en 79 mm asimétricos y un diámetro interior de 46 mm.Esquemas de Cajas de Pedalier
Tabla de Medidas
Para ayudarte a elegir el eje de pedalier más adecuado para tu bicicleta, te presentamos una tabla comparativa con los principales estándares mencionados en este artículo. Aquí verás sus características clave, tipo de montaje, compatibilidad y herramientas necesarias.
| Tipo de pedalier | Montaje | Diámetro eje (mm) | Ancho caja (mm) | Compatibilidad | Herramientas necesarias |
|---|---|---|---|---|---|
| BSA (Inglés) | Roscado | 24 | 68 / 73 | Cuadros modernos, fácil instalación | Llave específica BSA |
| Italiano | Roscado | 24 | 70 | Bicis clásicas italianas | Llave italiana |
| Francés | Roscado | 24 | 68 | Restauración vintage francesa | Llave francesa |
| Cuadradillo | Roscado | JIS: 12.63 / ISO: 12.5 | 68-73 | Bicicletas gama media y clásicas | Extractor de bielas + llave de cazoleta |
| Rodamientos externos | Roscado | 24 | 68 / 73 | Gama media/alta carretera y MTB | Llave Hollowtech II |
| Press-Fit BB30 | Press-Fit | 30 | 68 | Alta gama, máxima rigidez | Prensa + extractor específico |
| Press-Fit 30 | Press-Fit | 30 | 68 / 73 | Gama alta, más fácil que BB30 | Prensa + extractor |
| Press-Fit Shimano | Press-Fit | 24 | 86.5 | Shimano, buena protección rodamientos | Prensa + llave Shimano |
| SRAM DUB | Press-Fit / Roscado | 28.99 | 68-89.5 | Versátil, válido para casi todos los cuadros | Llave DUB + prensa |
