Los frenos de disco son un componente esencial en las bicicletas modernas, ofreciendo una frenada potente y consistente en diversas condiciones. Shimano es una marca líder en la fabricación de estos sistemas, y entender su funcionamiento y cómo ajustarlos correctamente es crucial para cualquier ciclista. Este artículo te proporcionará una guía detallada sobre el funcionamiento y ajuste de los frenos de disco mecánicos Shimano, permitiéndote mantener tu bicicleta en óptimas condiciones y garantizar tu seguridad en cada salida.
Como ciclista, es probable que ya te hayas enfrentado a algunos problemas con los frenos de tu bicicleta. Atritos, chirridos y ruidos extraños, falta de eficacia en la frenada... son situaciones comunes que, con un buen mantenimiento y nociones básicas de mecánica, puedes resolver con facilidad. Un ajuste y mantenimiento correctos de los frenos son fundamentales para evitar accidentes, aumentar la seguridad y garantizar que disfrutes de cada salida.
¿Qué necesitas para ajustar los frenos de tu bicicleta?
Para ajustar los frenos de tu bicicleta, resolver problemas como roces o chirridos del disco, o sustituir alguno de sus componentes, vas a necesitar solo algunas llaves Allen, como para casi toda la tornillería de la bicicleta (también las puedes encontrar en una llave multiherramientas), un separador de pistones.
Funcionamiento de un sistema de freno hidráulico de disco

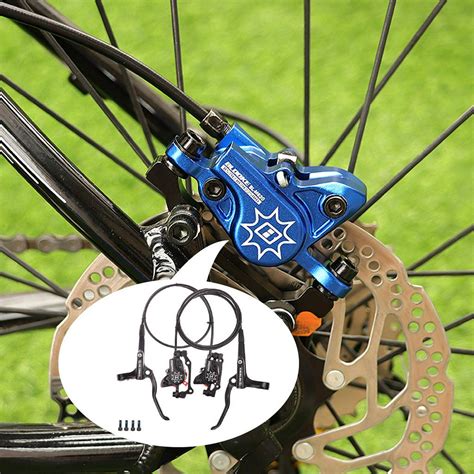

Para empezar a trabajar con un freno de disco, es importante primero comprender su funcionamiento. Un sistema de frenado hidráulico funciona de la siguiente manera: existe un pequeño depósito de aceite junto a la maneta y, al presionar el freno, un pistón empuja el aceite hacia abajo hasta la pinza, lo que hace que dos pistones presionen las pastillas contra el disco, frenando la rueda por contacto. Un proceso simple pero muy eficaz.
Los problemas con los frenos son una de las averías más frecuentes que puedes tener en tu bicicleta. Pueden surgir diferentes imprevistos, como ruidos, chirridos, roce del disco con las pastillas, o pérdida de eficacia en la frenada. Así que en cuanto detectes alguno de estos problemas, debes resolverlo, pues está en juego tu seguridad.
Imagina que estás montando en bicicleta y oyes ruidos extraños al frenar, tienes la sensación de que las pastillas están rozando en el disco o, directamente, que la rueda está ligeramente frenada debido al contacto directo. Para resolver esto, existen varios pasos o verificaciones que puedes hacer. Primero un ajuste más rápido y sencillo y, si eso no resuelve el problema, uno más avanzado. Vamos a ver cómo se hace.
Ajuste simple de los frenos de tu bicicleta
El ajuste más simple consiste en aflojar los tornillos de la pinza de freno con la llave Allen correspondiente. Una vez que esté suelta, presiona la maneta para centrar las pastillas y dejar el freno bien alineado. Cuando consigas esa posición centrada, vuelve a apretar los tornillos.
Después de realizar este ajuste, verifica si los problemas persisten. Si están resueltos, perfecto. No obstante, es común que, en muchos casos, este ajuste no sea suficiente, por lo que tendrás que pasar a uno más avanzado. Explicamos todo a continuación.
Ajuste avanzado de los frenos de tu bicicleta
Si el roce o los ruidos persisten, tienes que localizar el punto exacto donde el disco está rozando. Esto puede ser una tarea complicada, pues es poco visible y es difícil ver claramente a través del espacio entre el disco y las pastillas. Una sugerencia muy útil para este caso es colocar una hoja de papel blanco detrás de la zona que quieres observar, o en el suelo, para observar desde arriba. Con el fondo blanco, puedes identificar en qué zona el disco está más cerca de la pastilla, ya que no dejará pasar la luz y no podrás ver nítidamente el fondo blanco.
Una vez localizado el punto, comienza a corregir la desviación con la herramienta de alineación de discos. ¡Atención! Este proceso debe hacerse poco a poco y sin aplicar demasiada fuerza, para ir corrigiendo gradualmente sin dañar el disco.
Ajuste del recorrido de la maneta de freno
Después de tener los frenos bien ajustados, debes verificar si el recorrido de la maneta y tus sensaciones al frenar son adecuadas. Lo ideal para una frenada eficaz es tener la maneta de freno a una distancia cómoda, donde puedas ejercer la fuerza necesaria y la posición de los dedos al frenar forme, aproximadamente, un ángulo recto. También es importante que el recorrido desde que tocas la maneta hasta que la rueda frene por completo no sea ni demasiado largo ni muy corto - es decir, un recorrido relativamente corto para que puedas frenar rápidamente ante cualquier imprevisto, pero con algo de holgura para no bloquear la rueda solo con tocar el freno.
Este ajuste se abordó en la primera parte del curso de mecánica, dentro de los ajustes básicos que debes hacer en tu bicicleta. Con los tornillos de la maneta, puedes ajustar fácilmente la posición e ir probando hasta que encuentres el punto más cómodo.
Para ajustar el tacto, una buena forma de hacerlo es forzar los pistones. Retirando la rueda o el freno, desmonta la pinza y presiona la maneta para cerrar los pistones. Una vez cerrados, vuelve a colocar la pinza y verifica el tacto. Con el separador de pistones, ve abriéndolos y ajustando el tacto hasta que encuentres el punto en el que te sientas más cómodo y seguro.
Sustitución de las pastillas de freno o del disco de la bicicleta
Además de los ajustes que acabas de ver, llega un momento en que, debido al desgaste, el problema pasa a ser que las pastillas o el disco tienen que ser sustituidos.

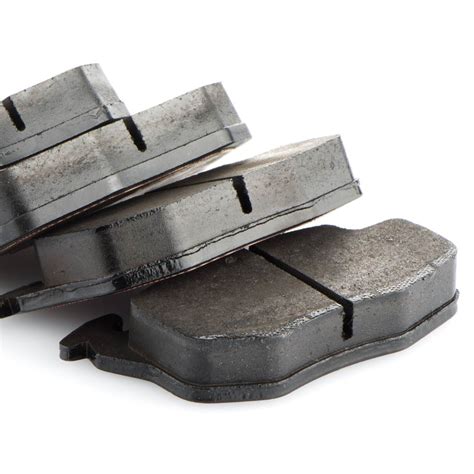

En el caso de las pastillas, es visible cuando están gastadas. Vas a notar que el freno presiona más el metal de la pinza que la parte con la superficie de frenado - ese compuesto orgánico, normalmente de grafito o aramida, muchas veces llamado “resina”.
Para sustituir las pastillas de freno, debes verificar si las nuevas son compatibles con el sistema que tu bicicleta utiliza. Existen muchos tipos y compatibilidades (Shimano, SRAM, Campagnolo, Avid...), por lo que debes elegir las pastillas adecuadas a tu equipo. Una vez que tengas las correctas, retira la rueda para facilitar el trabajo y comienza la sustitución de las pastillas. Primero, retira el pasador o el tornillo que fija la pinza para que puedas retirar las pastillas. Aprovecha para limpiar bien la zona con un producto específico para frenos de disco. A continuación, abre los pistones para que puedas insertar y colocar las nuevas pastillas. Para ajustarlas correctamente con el tacto ideal, utiliza el separador de pistones y ve haciendo pruebas, tal como explicamos en el punto anterior.

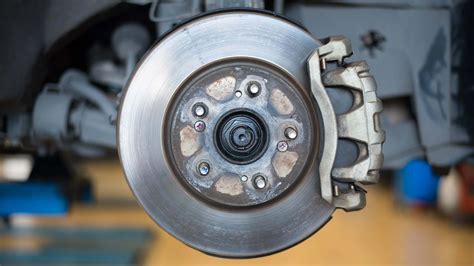

Para sustituir el disco, verifica si la pista de frenado está desgastada. Todos los discos indican un espesor mínimo, pero medirlo puede ser complicado, por lo que lo ideal es que hagas una evaluación visual con base en el espesor del material, o lo sustituyas periódicamente cuando empieces a notar señales de desgaste. Es cierto que la sustitución de las pastillas es mucho más frecuente y regular que la del disco.
La sustitución del disco es sencilla: si está fijado con tornillos, debes aflojarlos para retirar el disco; si ...
El disco debe estar siempre limpio para garantizar un buen funcionamiento y evitar ruidos molestos. Por ello, es importante limpiarlo regularmente con un limpiador específico para frenos de disco, para eliminar la suciedad y la grasa que pueda acumularse.
Esperamos que este artículo te haya ayudado a aprender más sobre el ajuste y el mantenimiento de los frenos de tu bicicleta, y que así puedas olvidarte de los ruidos, chirridos y otros problemas. Si aún no lo has hecho, te recomendamos que veas el vídeo del BiciLAB que dejamos justo arriba, pues está todo muy bien explicado de forma práctica y visual.
Este es precisamente el objetivo del tercer capítulo del curso de mecánica: enseñarte y ayudarte a conocer las directrices básicas para el mantenimiento de los frenos, así como las herramientas más recomendadas para cada intervención. Siguiendo estas orientaciones, evitarás muchos problemas y, lo más importante, pedalearás siempre con la máxima seguridad.
COMO AJUSTAR FRENOS MECANICOS EN 5 PASOS RAPIDO Y FACIL
| Problema | Causa Posible | Solución |
|---|---|---|
| Ruido al frenar | Suciedad en las pastillas o disco | Limpiar pastillas y disco con limpiador específico |
| Poca eficacia de frenado | Pastillas desgastadas | Reemplazar las pastillas |
| Roce constante del disco | Alineación incorrecta de la pinza | Ajustar la posición de la pinza |
| Maneta de freno esponjosa | Aire en el sistema hidráulico | Purgar el sistema (solo en frenos hidráulicos) |
| Disco deformado | Impacto o desgaste excesivo | Reemplazar el disco |
