El correcto ajuste de las bielas es crucial para el rendimiento y la durabilidad de tu bicicleta. En este artículo, te guiaremos a través de los pasos necesarios para medir y ajustar los espaciadores de bielas Shimano, asegurando un funcionamiento óptimo de tu sistema de transmisión.
Materiales Necesarios
Antes de comenzar, asegúrate de tener a mano los siguientes materiales:
- Pie de rey
- Grasa de montaje
- Llave extractora de cazoletas
- Herramienta específica para la tapeta de la biela
- Llave Allen nº5
Pasos para la Instalación y Ajuste
1. Medir el Ancho de la Caja del Pedalier
La medida más habitual para las cajas de pedalier es de 73mm, aunque también existen modelos Hollowtech II de 68mm.
2. Colocar los Separadores en el Pedalier
La colocación de los separadores varía según el ancho de la caja del pedalier:
- Caja de pedalier de 73mm: Colocar 1 separador en el lado derecho.
- Caja de pedalier de 68mm: Colocar 2 separadores en el lado derecho y 1 en el izquierdo.
3. Engrasar
Aplica grasa en la rosca de ambos lados de la caja de pedalier y en la rosca del pedalier.

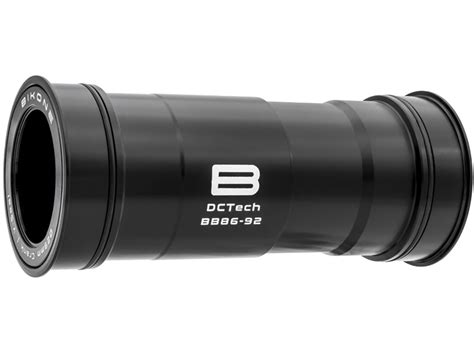

4. Colocar la Cazoleta Derecha
Introduce la cazoleta derecha (la que viene montada con el «tubo») por el lado derecho y enrosca con las manos en dirección antihoraria hasta que no puedas hacer más fuerza. Las flechas en las cazoletas te indicarán la dirección correcta.
5. Colocar la Cazoleta Izquierda
Enrosca la cazoleta del lado izquierdo con las manos en sentido horario (siguiendo las flechas indicadoras) hasta que no puedas hacer más fuerza.
6. Apretar con la Llave Extractora de Cazoletas
Utiliza la llave extractora de cazoletas para apretar las cazoletas, enroscando en la misma dirección que lo hiciste con la mano.

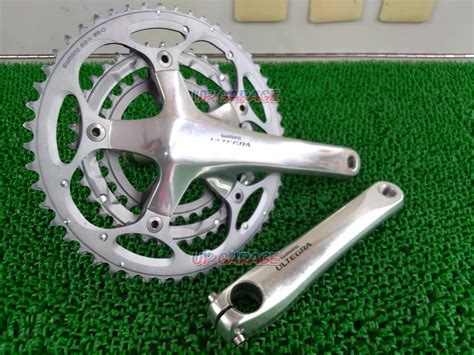

7. Introducir el Conjunto Biela Derecha, Platos y Eje de Pedalier
Aplica grasa en el eje de pedalier para facilitar su entrada en la caja de pedalier. Asegúrate de presionar bien para que quede bien introducido. Si ya tienes la cadena montada, verifica que quede por el interior de los platos.
8. Colocar la Biela Izquierda
Coloca la biela izquierda en el espacio del eje de pedalier que queda fuera de la caja de pedalier. Asegúrate de que la pestaña interior de la biela esté abierta e introdúcela en sentido opuesto a la biela derecha (una hacia arriba y otra hacia abajo). Cierra la pestaña una vez colocada.
9. Colocar la Tapeta de la Biela Izquierda
Coloca la tapeta que cubre el agujero del eje de pedalier en el lado exterior de la biela izquierda y apriétala con la herramienta específica.
10. Apretar los Tornillos de la Biela Izquierda
Con la llave Allen nº5, aprieta los dos tornillos que aseguran la biela izquierda. Aprieta un poco cada uno al principio y luego repite la operación apretando hasta que queden bien ajustados.
11. Revisión del Funcionamiento
Gira las bielas y cambia piñones y platos para verificar que todo esté correctamente instalado.
Instalación Platos y Bielas Hollowtech II
Espaciador Shimano 3MM FC-6603 1G413000
El espaciador Shimano 3MM FC-6603 1G413000 es un componente de alta calidad diseñado para optimizar el ensamblaje del pedalier. Este espaciador asegura un ajuste preciso y confiable, mejorando la alineación y evitando el desgaste prematuro.
Características Clave
- Compatibilidad perfecta con componentes Shimano.
- Diseño resistente con materiales de alta durabilidad.
- Tamaño de 3 mm para una instalación precisa y un ajuste óptimo.
- Garantiza una alineación correcta y minimiza el desgaste de los componentes.
Espaciadores de Aluminio para Ajustar la Holgura Lateral
Los espaciadores de aluminio son esenciales para ajustar la holgura lateral en el eje de las bielas. Están disponibles en distintos diámetros para cada tipo de bielas:
- 30mm - BB30 y PF30
- 24mm - Shimano y SRAM GXP (derecha)
- 22mm - SRAM GXP (izquierda)
| Medidas (interior/exterior/ancho) | Aplicación |
|---|---|
| 30x36x2mm | Ejes de bielas BB30, Pressfit 30 (PF30) |
| 24x30x2mm | Ambos lados en Shimano, lado derecho en SRAM GXP |
| 24x31x5mm | Ambos lados en Shimano, lado derecho en SRAM GXP |
| 22x27x2mm | Lado izquierdo de bielas SRAM GXP |
| 22x30x1.5mm | Lado izquierdo de bielas SRAM GXP |
| 30x9.11mm | Espaciadores SRAM para ejes de bielas BB30, Pressfit 30 (PF30) |
| 30x13mm | Espaciadores SRAM para ejes de bielas BB30, Pressfit 30 (PF30) |
| 30x15.46mm | Espaciadores SRAM para ejes de bielas BB30, Pressfit 30 (PF30) |
