Eje Pedalier Sellado Shimano: Características y Tipos

En este artículo, exploraremos los principales tipos de ejes de pedalier, sus características y cómo elegir el más adecuado según tu bicicleta y estilo de pedaleo. Los ejes de pedalier son componentes esenciales de cualquier bicicleta, ya que conectan las bielas y permiten la transmisión eficiente de potencia al pedaleo. Existen diversos tipos de ejes de pedalier, diseñados para adaptarse a diferentes cuadros, estilos de ciclismo y necesidades específicas. Desde los tradicionales sistemas roscados hasta los modernos diseños de montaje directo, cada uno tiene características únicas que influyen en el rendimiento y la compatibilidad de tu bicicleta. Si estás buscando optimizar tu equipo o simplemente aprender más sobre este componente, ¡sigue leyendo!

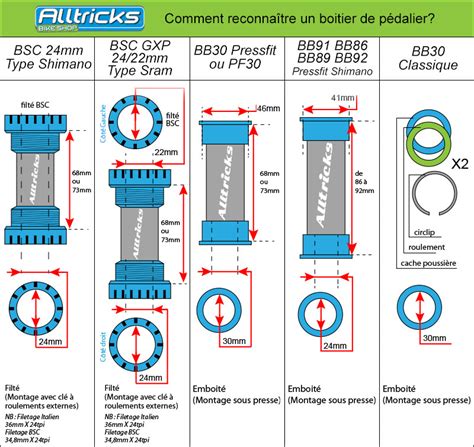

Medidas del pedalier roscado según la caja del pedalier

La caja del pedalier tiene forma cilíndrica y, para elegir el eje de pedalier correcto, es esencial conocer tres medidas clave:

• Diámetro interior (A): La distancia en milímetros entre las paredes internas de la caja.
• Longitud (B): El ancho total de la caja.
• Sentido de la rosca: Determina el tipo de roscado del pedalier, ya sea inglés, italiano o francés.

Basándonos en estas dimensiones, estos son los estándares más comunes para pedaliers roscados:

BSA (Estándar inglés o BSC)

El pedalier BSA es el más utilizado en bicicletas modernas gracias a su fiabilidad y facilidad de instalación. Este estándar cuenta con las siguientes características:

• Ancho de la caja: Disponible en dos medidas: 68 mm y 73 mm.
• Diámetro interior: 34,8 mm.
• Sentido de las roscas: La rosca derecha (lado de la transmisión) es anti-horaria, mientras que la izquierda es horaria.

Es posible instalar un pedalier de 73 mm en una caja de 68 mm mediante espaciadores, pero no al revés debido a las diferencias de tamaño.

Estándar italiano

El pedalier de estándar italiano es menos común en la actualidad, pero sigue presente en algunas marcas y bicicletas de alta gama clásicas. Este sistema se caracteriza por:

• Diámetro de la caja: 36 mm.
• Ancho de la caja: 70 mm.
• Sentido de las roscas: Ambas roscas, izquierda y derecha, giran en el sentido de las agujas del reloj.

Este diseño es menos habitual debido a la preferencia actual por los estándares más modernos y versátiles como el BSA, pero sigue siendo apreciado por quienes buscan restaurar bicicletas clásicas italianas o específicas.

Estándar francés

El estándar francés, aunque raro en la actualidad, era común en bicicletas clásicas fabricadas en Francia. Este sistema presenta las siguientes características:

• Diámetro de la caja: 34,8 mm.
• Ancho de la caja: 68 mm.
• Sentido de las roscas: Ambas roscas, izquierda y derecha, giran en el sentido de las agujas del reloj (similar al estándar italiano).

Hoy en día, el estándar francés es más relevante en proyectos de restauración de bicicletas vintage o para quienes buscan mantener la autenticidad de modelos históricos. Su disponibilidad en el mercado es limitada, lo que puede requerir búsqueda en tiendas especializadas o piezas de segunda mano.

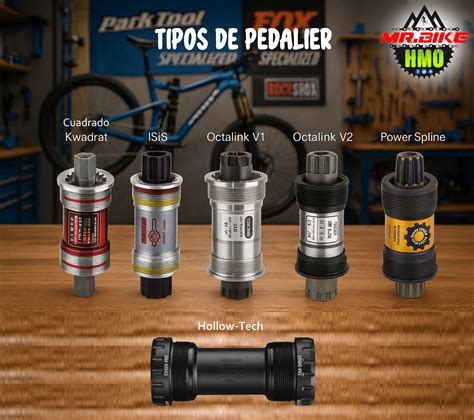

Tipos de pedalier roscado

Los pedaliers roscados son los sistemas más tradicionales y ampliamente utilizados en bicicletas de diferentes gamas. Este tipo de pedalier se atornilla directamente a la caja del pedalier del cuadro, proporcionando un ajuste seguro y eficiente.

1. Pedalier de «cuadradillo»

El pedalier de cuadradillo es uno de los más utilizados en bicicletas de gama media gracias a su durabilidad y confiabilidad. Este sistema se caracteriza por alojar el conjunto eje/rodamientos en un cartucho sellado, del cual sobresalen los extremos del eje con forma cuadrangular.

Dentro de esta categoría, existen dos tipos principales según el estándar del eje:

• ISO: Con un ancho de 12,5 mm, utilizado principalmente por fabricantes europeos.
• JIS: Estándar japonés adoptado por Shimano, con un ancho ligeramente mayor de 12,63 mm.

Ambos tipos son visualmente similares, pero no intercambiables debido a sus pequeñas diferencias de tamaño. Es importante verificar el estándar adecuado antes de realizar una instalación o reemplazo.

2. Pedalier roscado con rodamientos externos

El pedalier roscado con rodamientos externos es una evolución moderna de los sistemas tradicionales. En este diseño, los rodamientos se encuentran fuera de la caja del pedalier, lo que permite el uso de un eje más grande y rígido. Este tipo de pedalier es popular en bicicletas de carretera y montaña de gama media y alta.

Características principales

• Diseño de rodamientos externos: Mayor rigidez y transferencia de potencia gracias al posicionamiento externo de los rodamientos.
• Compatibilidad con rosca inglesa (BSA): Generalmente utiliza roscas de 34,7 mm x 24.
• Sentido de las roscas: La cazoleta derecha (lado de la transmisión) se enrosca en sentido anti-horario, mientras que la izquierda lo hace en sentido horario.

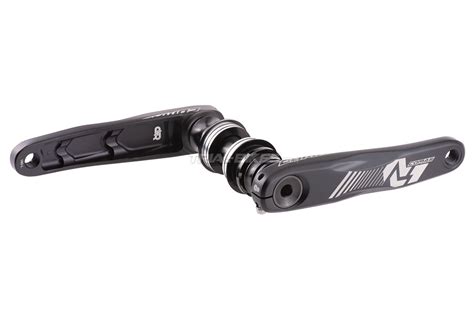

• Sistema Hollowtech II: Un eje hueco que está unido a la biela derecha, lo que reduce el peso sin sacrificar rigidez.

Este tipo de pedalier es ideal para ciclistas que buscan un rendimiento superior y un diseño fácil de mantener, siempre que se utilicen las herramientas específicas para su instalación.

3. Pedalier desmontable

El pedalier desmontable, una opción prácticamente en desuso, era común en bicicletas más antiguas. Este sistema permite desmontar todas las piezas del pedalier, como el eje, los rodamientos y las cazoletas, utilizando herramientas específicas como llaves a contra-tuerca. Su diseño modular lo hacía ideal para reparaciones y mantenimiento en la época.

Características principales

• Diseño modular: Todas las partes pueden desmontarse y reemplazarse individualmente.
• Compatibilidad: Generalmente se encuentra en bicicletas clásicas o modelos muy antiguos.
• Requiere herramientas específicas: Para el desmontaje es necesario usar llaves a contra-tuerca, no compatibles con sistemas más modernos.

Hoy en día, este tipo de pedalier se encuentra más como una curiosidad en restauraciones de bicicletas vintage o en bicicletas de colección, ya que ha sido reemplazado por sistemas más eficientes y fáciles de instalar.

Otros sistemas de pedalier roscado con rodamientos internos

Los sistemas de pedalier roscado con rodamientos internos, como el Shimano Octalink o el ISIS (International Spline Interface Standard), representaron un paso intermedio entre los pedaliers desmontables y los de cuadradillo. Estos sistemas introdujeron innovaciones clave para mejorar la conexión entre el eje y las bielas, aumentando la rigidez y optimizando la transferencia de potencia.

Características principales de estos sistemas

• Montaje en cartucho: Los rodamientos están integrados en un cartucho cerrado, lo que mejora la durabilidad y facilita el mantenimiento.
• Diámetro mayor: El eje presenta un diámetro superior al de los pedaliers de cuadradillo, lo que mejora la rigidez estructural.
• Conexión estriada: Los extremos del eje tienen ranuras o estrías que garantizan un ajuste más firme entre el eje y las bielas, reduciendo el deslizamiento.

Estos sistemas, aunque menos comunes hoy en día, siguen siendo valorados por su simplicidad y fiabilidad en bicicletas de gamas medias y antiguas. No obstante, han sido reemplazados progresivamente por diseños más modernos como el Hollowtech II y los sistemas Press-Fit.

Tipos de pedalier de montaje directo

Los pedaliers de montaje directo, también conocidos como sistemas «Press-Fit», son una evolución moderna diseñada para bicicletas de carretera, montaña y gravel de gama media y alta. A diferencia de los sistemas roscados, estos pedaliers utilizan un diseño en el que los rodamientos internos se presionan directamente en la caja del pedalier, eliminando la necesidad de roscas.

Ventajas principales de los pedaliers de montaje directo

• Montaje simplificado: Elimina la necesidad de enroscar componentes, reduciendo tiempo de instalación.
• Mayor rigidez: Permite una mejor transferencia de potencia gracias a la mayor integración del sistema.
• Reducción de peso: Elimina las cazoletas roscadas, ahorrando algunos gramos cruciales para el rendimiento.

En este diseño, el eje está integrado en una de las bielas, como en el sistema Hollowtech II de Shimano, lo que facilita la instalación. Sin embargo, este tipo de pedalier es más sensible a las tolerancias de fabricación. Un mal ajuste puede permitir la entrada de polvo, agua o suciedad, lo que puede generar ruidos o crujidos molestos al pedalear.

1. BB30

El sistema BB30, también conocido como «true BB30», es uno de los estándares más reconocidos en pedaliers de montaje directo. Este sistema elimina las cazoletas a rosca y coloca los rodamientos directamente en el cuadro, ofreciendo una rigidez superior y una transferencia de potencia más eficiente.

Características principales del BB30

• Diámetro del eje: Utiliza un eje de 30 mm, más grande que los estándares tradicionales, lo que mejora la rigidez y la estabilidad.
• Reducción de peso: Al eliminar las cazoletas roscadas, el diseño ahorra peso significativo, ideal para bicicletas de alto rendimiento.
• Instalación simplificada: La ausencia de roscas hace que el montaje sea más rápido, aunque requiere herramientas específicas para evitar daños al cuadro o los rodamientos.

El BB30 es popular en bicicletas de carretera y montaña de alta gama, donde el rendimiento y la eficiencia son primordiales. Sin embargo, este sistema puede ser menos tolerante a imperfecciones en el cuadro, por lo que se recomienda instalarlo con precisión y cuidado.

2. Press-Fit de Shimano

El Press-Fit de Shimano es uno de los estándares más utilizados en bicicletas modernas gracias a su diseño eficiente y su compatibilidad con una amplia variedad de cuadros. Este sistema presiona los rodamientos directamente en el cuadro, eliminando las cazoletas roscadas.

¿Qué diferencia al Press-Fit de Shimano del BB30?

• Compatibilidad con ejes de 24 mm: Diseñado para funcionar con ejes más estrechos, lo que mejora la integración con sistemas Shimano.
• Caja interna adicional: Incluye una carcasa interna que protege los rodamientos, mejorando la durabilidad y reduciendo el riesgo de ruidos y crujidos.
• Variedad de medidas: Disponible en diferentes tamaños para adaptarse a cuadros con distintas especificaciones.

La instalación del Press-Fit de Shimano requiere herramientas específicas para asegurar un montaje preciso sin dañar los rodamientos ni el cuadro. Este sistema es ideal para ciclistas que buscan fiabilidad y compatibilidad con componentes Shimano.

3. Press-Fit 30

El Press-Fit 30, desarrollado por SRAM, combina las ventajas de los sistemas BB30 y Press-Fit en un diseño avanzado que mejora la compatibilidad y el rendimiento. Este sistema presiona los rodamientos en la caja del pedalier utilizando cazoletas de nylon, lo que facilita la instalación y reduce el riesgo de daños en el cuadro.

Ventajas principales del Press-Fit 30

• Compatibilidad con ejes de 30 mm: Similar al BB30, pero con mayor versatilidad gracias al uso de cazoletas de nylon.
• Montaje simple: La instalación es más rápida y segura, al eliminar la necesidad de herramientas complejas para fijar los rodamientos directamente al cuadro.
• Rigidez mejorada: Mantiene la transferencia de potencia eficiente del sistema BB30, ideal para ciclistas que buscan alto rendimiento.

Este sistema es muy utilizado en bicicletas de carretera, montaña y gravel de alta gama. Sin embargo, como ocurre con otros pedaliers de montaje directo, su precisión depende de las tolerancias exactas de la caja del pedalier.

4. SRAM DUB

El SRAM DUB (Durable Unifying Bottom Bracket) es un sistema innovador diseñado para simplificar la compatibilidad entre cuadros y mejorar el rendimiento del pedalier. Este sistema combina las mejores características de los ejes de acero de 24 mm y los de aluminio de 30 mm, creando un eje de aluminio de 28,9 mm de diámetro, considerado por SRAM como la medida ideal.

Ventajas principales del sistema SRAM DUB

• Compatibilidad universal: Diseñado para funcionar con cajas de pedalier BSA roscado, PressFit, BB30 y PressFit30, lo que lo hace adaptable a la mayoría de los cuadros modernos.
• Durabilidad mejorada: Los rodamientos sellados ofrecen mayor protección contra la suciedad, el polvo y la humedad, reduciendo el desgaste y los ruidos.
• Simplificación del mantenimiento: Cambiar de cuadro es más fácil, ya que solo necesitas actualizar los rodamientos, manteniendo las mismas bielas.

Gracias a su diseño versátil, el SRAM DUB se ha convertido en una opción popular entre ciclistas de montaña, gravel y carretera que buscan un sistema duradero, eficiente y fácil de mantener.

Tabla comparativa de tipos de ejes de pedalier

Para ayudarte a elegir el eje de pedalier más adecuado para tu bicicleta, te presentamos una tabla comparativa con los principales estándares mencionados en este artículo. Aquí verás sus características clave, tipo de montaje, compatibilidad y herramientas necesarias.

Preguntas frecuentes sobre ejes de pedalier

1. ¿Qué pasa si elijo un eje de pedalier incompatible con mi cuadro?

Si el eje de pedalier no es compatible con el estándar de tu cuadro, no podrá instalarse correctamente. Esto puede provocar ruidos, holguras, desgaste prematuro o incluso daños permanentes en el cuadro. Verifica siempre el tipo de rosca, el diámetro y el ancho de la caja antes de comprar.

2. ¿Puedo cambiar de un sistema roscado a uno Press-Fit?

No se puede cambiar directamente. El tipo de sistema (roscado o Press-Fit) está determinado por el diseño del cuadro. Solo es posible hacer la conversión con adaptadores e...
