Piensa por un momento en el sonido que hace una moto acelerando. Es un rugido muy característico y atractivo, en parte porque no es continuo. De vez en cuando, aparece un cambio de tono y quien lo marca es su conductor. Lo hace gracias al cambio de marchas que, a su vez, acciona la caja de cambios, un sistema fundamental sobre el que te vamos a hablar ahora mismo.
Ya sabes que mantener tu moto en forma es esencial. Entre los sistemas que hay que cuidar en una moto se encuentra la caja de cambios, uno de los más importantes para su funcionamiento. Fíjate si es importante, que la caja de cambios es el sistema que se encarga de transmitir la potencia del motor a las ruedas. Sin ella, el motor trabajaría en vano y la moto no podría moverse.
¿Qué es la caja de cambios de una moto?

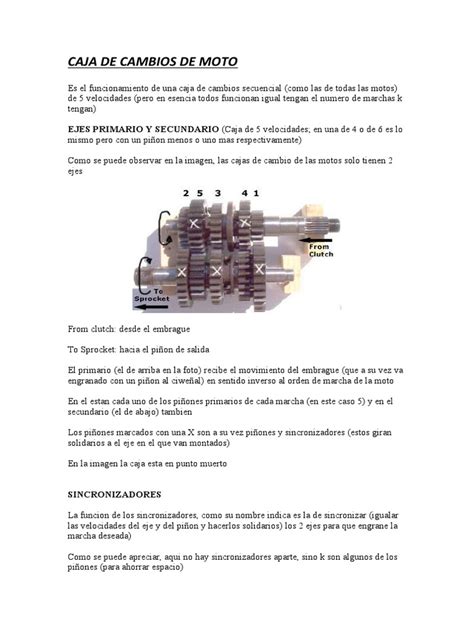

La caja de cambios de una moto es un componente esencial del sistema de transmisión que permite regular la potencia y velocidad del motor. La caja de cambios de una moto consta del tambor selector, las horquillas de cambio, el eje primario y el eje secundario al que le es transmitido el movimiento a través de los diferentes piñones.
Componentes básicos de la caja de cambios:
- Ejes primario y secundario: El eje primario recibe la potencia del motor y la transmite a los engranajes. El eje secundario, por otro lado, envía la potencia hacia la rueda trasera a través de la transmisión final.
- Engranajes: Son los responsables de variar la relación de transmisión. Cada marcha tiene su propio par de engranajes, que engranan según la selección del conductor.
- Selector de marchas: Mecanismo que permite cambiar de marcha mediante el pedal de cambio.
- Horquillas de cambio: Son piezas móviles que desplazan los engranajes a su posición adecuada en el eje secundario.
- Tambor de selección: Coordina el movimiento de las horquillas para que los engranajes entren en la marcha correcta.
- Piñón de ataque y transmisión final: Conectan la caja de cambios con la rueda trasera mediante cadena, correa o cardán.
Estos componentes trabajan en conjunto para regular la potencia del motor y optimizar la conducción según las necesidades del terreno y la velocidad.
¿Cómo funciona la caja de cambios de una moto?
Al hablar del funcionamiento, caja de cambios y sus componentes es necesario entender que cada uno de ellos trabaja en conjunto con el resto para llevar a cabo la función principal. Este sistema nos permite seleccionar la velocidad a la que queremos que se desplace la moto accionando un mecanismo que hace que el conjunto de engranajes se desplace. De esta forma, el motor se conecta con el eje de transmisión con una relación de transmisión adecuada. Esto nos permite que la moto se mueva a diferentes velocidades sin que sea necesario variar la potencia del motor.
En concreto, contribuye a lo siguiente:
- Ajusta la velocidad y par de motor: Con la caja de cambios se puede ajustar la velocidad y par de motor, haciendo que este gire más rápido y acelere con más fuerza.
- Optimiza el rendimiento del motor: Elegir una relación de transmisión adecuada optimiza el rendimiento del motor. Por ejemplo, para subir una cuesta y aumentar la velocidad se recomienda utilizar una marcha media-baja que proporcione suficiente potencia y torque sin forzar el motor. Así se aprovecha al máximo el par del motor y se evita el sobrecalentamiento.
- Eficiencia del combustible: Por otro lado, las relaciones de transmisión más largas en carreteras fuera de ciudad contribuyen a reducir la cantidad de combustible que se consume.
Concretamente, la transmisión de potencia del motor a las ruedas se realiza a través de un conjunto de engranajes y ejes que están dentro de la caja de velocidades. Al seleccionar una velocidad, el conductor acciona un mecanismo que hace que un conjunto de engranajes se desplace. De esta manera se conecta el motor con el eje de transmisión a través de la relación de transmisión adecuada.
Decíamos antes que la caja de cambios es un componente muy importante en una moto. Esto se debe a que este elemento cumple con funciones que van más allá de las más evidentes:
- Permite adaptar la velocidad y el par motor a las condiciones de conducción, es decir, el momento de fuerza que ejerce un motor sobre el eje de transmisión de potencia.
- Ayuda a optimizar el rendimiento del motor al elegir la relación de transmisión más adecuada.
- Contribuye a la eficiencia del combustible. Esto es así porque emplear la caja de cambios de forma adecuada permite reducir el consumo de carburante de la moto.
Averías comunes en la caja de cambios de una moto
Mantener la caja de cambios de una moto en buenas condiciones es lo mejor que puedes hacer para obtener un buen rendimiento del sistema y también para alargar su vida útil. Sobre todo, es la mejor manera de prevenir averías en este sistema tan importante. Una de las razones por las que resulta importante conocer cómo es la caja de cambios de una moto es porque de esta forma podremos saber también si está fallando o si presenta daños.
Algunas de las más comunes que se pueden presentar son las siguientes:
- Dificultad para cambiar de velocidad: esto puede suceder si la caja de cambios está muy desgastada. Lo notarás porque te resultará difícil o imposible cambiar de velocidad. Si notas que la palanca de cambios requiere más esfuerzo para engranar las marchas puede deberse a un problema en las varillas de cambio. Estas pueden estar desalineadas o desgastadas, lo que impide un cambio fluido.
- Fallos en el sistema de sincronización: si hay algún problema con el sistema de sincronización, puede haber también dificultades para cambiar de velocidad. Incluso pueden llegar a producirse ruidos anormales durante la conducción.
- Falta de lubricación: ya conoces la capacidad protectora de los lubricantes, que forman una película para evitar el rozamiento entre piezas. Si no hay suficiente lubricación en la caja de cambios, se puede llegar a generar fricción entre los engranajes y provocar daños graves en el sistema.
- Sobrecalentamiento: este fenómeno puede dañar los engranajes y otros componentes. Se puede producir debido a un uso excesivo o a una falta de lubricación.
- Ruidos en la caja de cambios: Con el tiempo, los engranajes se desgastan, lo que provoca un ruido metálico al cambiar de marcha. Esto ocurre cuando los dientes de los engranajes han perdido parte de su material, generando fricción. Si el ruido proviene de la caja de cambios, es recomendable acudir a un mecánico para una revisión.
- Fallos al cambiar de marcha: En motos con alto kilometraje, el cambio de marcha puede fallar o no activarse correctamente. Esto suele ser consecuencia de fugas de aceite, falta de lubricación o desgaste en los componentes internos de la caja.
- Aceite de transmisión en mal estado: El aceite de la caja de cambios debe ser claro o ligeramente rojizo. Si notas que está negro, espeso o tiene un olor a quemado es una señal de contaminación por residuos metálicos, lo que indica un desgaste severo en el sistema.
- La marcha salta o se neutraliza sola: Si una marcha no se mantiene y la palanca “brinca” a punto muerto, el problema puede estar en los anillos sincronizadores, rodamientos o engranajes desgastados. En este caso, una revisión mecánica es imprescindible para evitar mayores daños.
Si al conducir tu moto te has percatado de algunas de estas señales y suelen ocurrir con frecuencia te recomendamos que visites un taller.
Mantenimiento de la caja de cambios de una moto
Para evitar estos problemas que acabamos de ver, es imprescindible mantener correctamente la caja de cambios de la moto. Preservar su buen estado es tan fácil como seguir estas recomendaciones que te damos a continuación:
- Cambia el aceite de transmisión regularmente. Elige siempre productos de calidad y adecuados para tu moto.
- No fuerces los cambios de velocidad.
- Evita conducir con aceleraciones bruscas o en exceso de velocidad.
Son cuidados muy sencillos que pueden hacer mucho por la vida útil de tu moto.
El Cardán de una Moto: Una Alternativa a la Cadena
Cuando hablamos de motocicletas, solemos pensar en el motor, las ruedas, el chasis… pero hay componentes menos visibles que son cruciales para su funcionamiento. Imagina que la potencia generada por el motor de tu moto necesita llegar a la rueda trasera para que esta gire y te impulse hacia adelante. El cardán de una moto es un sistema de transmisión final que se encarga de esta tarea.
Piensa en él como un "árbol de transmisión" que, mediante una serie de engranajes cónicos y juntas universales, es capaz de transmitir el movimiento rotatorio del motor a la rueda, incluso cuando hay cambios de ángulo entre el motor y el eje de la rueda, algo habitual en una moto debido a la suspensión.
El sistema del cardán de una motociclista funciona aprovechando el movimiento de rotación proveniente del motor. La potencia se transfiere desde el motor a un piñón de salida, que está acoplado a un engranaje conectado al eje del cardán.
Componentes del sistema de cardán:
- Salida del motor.
- Transmisión primaria.
- Eje cardán.
- Engranaje cónico.
- Juntas universales o juntas cardán.
- Diferencial trasero.
A lo largo del eje cardán, especialmente en los puntos donde hay cambios de ángulo (por ejemplo, donde el eje sale de la caja de cambios y donde llega al diferencial trasero), se utilizan las juntas universales. Estas juntas son cruciales ya que permiten que el eje transmita la potencia de manera eficiente a pesar de las variaciones en la alineación causadas por el movimiento de la suspensión.
Ubicación del cardán en una moto
Si te preguntas dónde está el cardán de una moto, la respuesta es relativamente sencilla una vez que sabes qué buscar. El cardán de una moto se encuentra en el lado derecho de la motocicleta, encapsulado dentro de un brazo oscilante o una carcasa protectora que se extiende desde la parte trasera de la caja de cambios hasta el buje de la rueda trasera. En muchas motos, el brazo oscilante que soporta la rueda trasera es, de hecho, la propia carcasa que contiene el cardán. Esto contribuye a un diseño más limpio y a una mayor protección del sistema.
Ventajas del sistema de cardán:
- Bajo mantenimiento: Esta es, sin duda, una de sus mayores ventajas. A diferencia de la cadena, que necesita lubricación y tensado constantes, el cardán está sellado y lubricado.
- Limpieza: Al estar encapsulado, el cardán no salpica grasa ni acumula suciedad. Tu moto se mantendrá más limpia, especialmente la rueda trasera y la parte inferior del chasis.
- Durabilidad: Es un sistema muy robusto y duradero.
- Comodidad: La transmisión por cardán tiende a ser muy suave, sin los tirones o la holgura que a veces se perciben en las transmisiones por cadena.
- Silencio.
- Fiabilidad.
Desventajas del sistema de cardán:
- Peso: El sistema de cardán es significativamente más pesado que una transmisión por cadena o correa.
- Pérdida de potencia: Aunque la eficiencia ha mejorado mucho con los años, un sistema de cardán suele tener una ligera pérdida de potencia, debido a la fricción interna de los engranajes y las juntas.
- Costo: La fabricación de un sistema de cardán es más compleja y costosa, lo que se refleja en el precio final de la motocicleta.
- Efecto par motor (shaft effect): Es una característica inherente a los sistemas de cardán. Cuando se acelera o se desacelera bruscamente, el par motor puede causar una ligera elevación o descenso de la parte trasera de la moto.
- Menos opciones de personalización.
Mantenimiento del Cardán
Aunque el cardán de una moto es conocido por su bajo mantenimiento, esto no significa que sea completamente libre de él. Un cuidado adecuado garantiza su longevidad y un funcionamiento óptimo.
- Cambio de aceite: Este es el mantenimiento más importante. El diferencial trasero, donde el cardán se conecta a la rueda, contiene un aceite lubricante que debe ser reemplazado, normalmente cada 10.000 a 15.000 km según el uso y el modelo de moto.
- Revisión de rodamientos.
- Limpieza: Aunque no se ensucia como una cadena, puedes limpiar la carcasa exterior del cardán junto con el resto de la moto.
- Inspección visual.
Recuerda que, aunque el mantenimiento sea mínimo, es fundamental seguir las recomendaciones del fabricante.
Tipos de transmisión final:
- Cadena: Es, con diferencia, el sistema más común en la mayoría de las motocicletas, desde las de baja cilindrada hasta las deportivas de alta gama.
- Correa: Menos común que la cadena, pero popular en algunas motos custom, cruisers, motoneta y scooters.
¿Es posible cambiar la caja de cambios de 5 a 6 velocidades en una moto?
Sí, es posible cambiar la caja de cambios de 5 a 6 velocidades en una moto, pero es un proceso complejo y costoso que requiere modificaciones importantes en el motor y la transmisión. Hay que considerar, entre otras, la compatibilidad del motor, las adaptaciones de la relación de transmisión, modificaciones de la ECU y homologaciones. En la mayoría de los casos no es recomendable debido al alto costo y la dificultad del proceso.
