El carburador es un componente importante en los motores de combustión interna, ya que su función principal consiste en mezclar aire y combustible en proporciones adecuadas para asegurar una combustión eficiente. A medida que los vehículos han evolucionado, el sistema de carburación ha sido reemplazado en muchos casos por inyecciones electrónicas, pero aún existen una gran cantidad de vehículos en circulación que utilizan carburadores.
Mantener el carburador en óptimas condiciones es esencial para garantizar un consumo de combustible eficiente y un rendimiento adecuado del motor. Este artículo proporciona una guía técnica detallada sobre cómo limpiar y ajustar un carburador, ayudando a los profesionales del sector de la automoción a maximizar la eficiencia del consumo de combustible y minimizar las emisiones. Se abordarán técnicas específicas y herramientas necesarias para realizar estas tareas, ofreciendo ejemplos prácticos de cada procedimiento.
Curso De Mecanica Para Motos | FUNCIONAMIENTO DEL CARBURADOR |

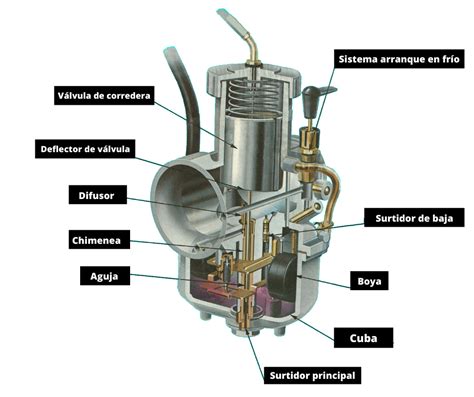

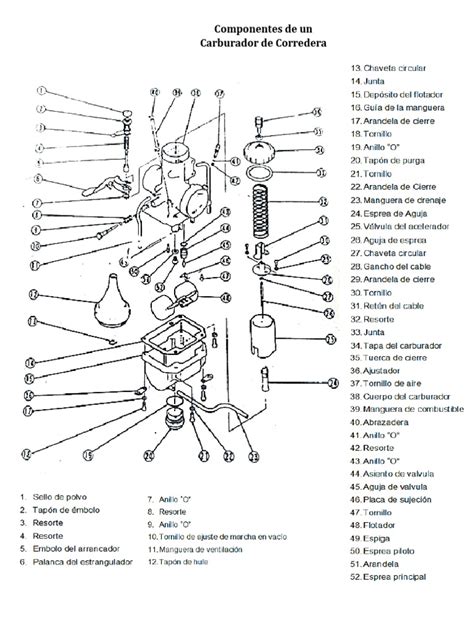

Componentes del Carburador

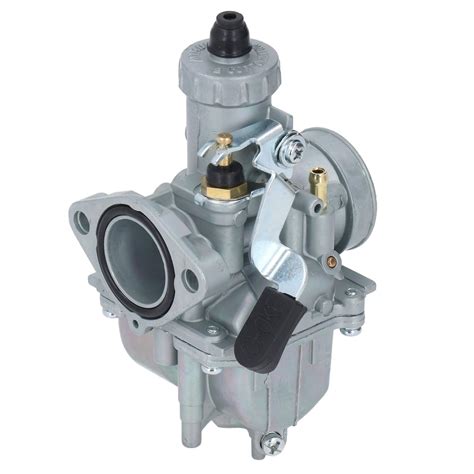

El carburador de moto es una pieza esencial en muchas motos, especialmente en modelos de dos tiempos o más antiguos. Su función principal es mezclar el aire con el combustible en la proporción adecuada para que el motor funcione de forma eficiente.
Cuerpo del Carburador
El cuerpo del carburador es la estructura principal donde se lleva a cabo la mezcla de aire y combustible. Está diseñado para crear un efecto Venturi, lo que provoca una disminución de la presión que succiona el combustible hacia la corriente de aire. Comprender su funcionamiento es clave para optimizar la mezcla de combustible.
Válvula de Aceleración
La válvula de aceleración controla la cantidad de aire y combustible que ingresa al motor. Su ajuste preciso determina la respuesta del motor al acelerador. Un mal funcionamiento puede resultar en una mezcla incorrecta, afectando el rendimiento del vehículo.
Chiclés
Los chiclés son las piezas que regulan el flujo de combustible en el carburador. Hay chiclés de alta y baja, que operan en diferentes condiciones de carga del motor. Conocer su función y estado es importante para realizar ajustes que mejoren la eficiencia del carburador.
| Tipo de Chiclés | Función | Impacto en la eficiencia |
|---|---|---|
| Chiclé de alta | Regula el flujo de combustible a altas revoluciones | Ajuste incorrecto resulta en un consumo excesivo |
| Chiclé de baja | Regula el flujo de combustible a bajas revoluciones | Afecta el ralentí y la respuesta inicial del acelerador |
Diafragma
El diafragma se encarga de regular el flujo del combustible en función de la presión del aire en el cuerpo del carburador. Un diafragma dañado puede provocar una mezcla ineficiente, impactando negativamente en el consumo y las emisiones.
Herramientas Necesarias para la Limpieza
- Limpiador de Carburador: Este producto químico es clave para eliminar depósitos de suciedad y residuos de combustible que se acumulan en el carburador. Su uso adecuado garantiza que todas las partes del carburador funcionen correctamente, mejorando el flujo y la mezcla.
- Juego de Llaves y Destornilladores: Se requiere un conjunto completo de herramientas para desmontar el carburador sin dañar sus componentes. Utilizar las herramientas adecuadas previene problemas durante el ensamblaje, asegurando un ajuste preciso y evitando fugas.
- Brida de Goma: Una brida de goma es útil para asegurar el carburador al múltiple de admisión. Asegura un sellado hermético y un correcto funcionamiento, evitando la entrada de aire extra no filtrado que pueda alterar la mezcla.
- Compresímetro: Un compresímetro permite verificar el estado de compresión del motor antes y después de realizar ajustes en el carburador. Esto es importante para identificar problemas que puedan no estar relacionados directamente con el carburador.
Procedimiento de Limpieza del Carburador
Desmontaje del Carburador
El primer paso consiste en desconectar las mangueras de combustible y el cable del acelerador. El desmontaje cuidadoso es clave para evitar daños. Identificar las partes a limpiar garantiza que se mantenga la integridad del carburador.
Limpieza de Componentes
Utilizando el limpiador de carburador, cada componente debe ser limpiado individualmente. Prestar atención a los chiclé y el cuerpo del carburador es importante, ya que cualquier obstrucción puede afectar la mezcla de combustible. La limpieza debe ser exhaustiva, eliminando residuos y depósitos.
Inspección Visual
Después de la limpieza, se debe realizar una inspección visual de todas las piezas. Verificar si hay grietas, desgaste o daño en los componentes que puedan afectar su funcionamiento es clave para un rendimiento óptimo.
Montaje del Carburador
El montaje debe seguir el orden inverso al desmontaje, asegurando que todas las conexiones sean firmes y seguras. Esto previene fugas y asegura que el carburador funcione como se espera. Revisar la alineación con el múltiple de admisión es importante para evitar problemas de aspiración.
Ajuste del Carburador
Ajuste de la Mezcla de Aire y Combustible
El ajuste de la mezcla se realiza normalmente mediante tornillos de mezcla. Es importante seguir las especificaciones del fabricante para alcanzar la proporción óptima. Un ajuste incorrecto puede resultar en un consumo de combustible excesivo o un funcionamiento deficiente del motor.
Ajuste de la Válvula de Aceleración
La válvula de aceleración debe ajustarse para asegurar una respuesta del acelerador adecuada. Esto se logra regulando la posición del tornillo de ajuste, garantizando que la válvula abra y cierre correctamente en función de las demandas del conductor.
Verificación de la Sincronización
La correcta sincronización entre el carburador y el motor es clave para un rendimiento óptimo. Esta verificación incluye comprobar que el carburador esté alineado y que todos los componentes estén correctamente ajustados. Un mal ajuste puede provocar un desempeño irregular.
Prueba de Rendimiento
Finalmente, realizar una prueba de rendimiento es necesario para evaluar el impacto de la limpieza y ajuste realizados. Monitorizar el consumo de combustible y la respuesta del motor permite hacer ajustes adicionales si es necesario, asegurando que el carburador funcione de manera óptima.
El mantenimiento y ajuste adecuado del carburador genera un impacto significativo en el consumo de combustible y el rendimiento del motor. La correcta limpieza de sus componentes previene obstrucciones y garantiza una mezcla óptima de aire y combustible. Ajustes precisos en la válvula de aceleración y la mezcla pueden influir directamente en la eficiencia del vehículo.
El Efecto Venturi en el Carburador
El carburador es probablemente el componente del motor que más complicación tiene referente a su tamaño y piezas. En principio desde que el conducto de admisión está abierto y por tanto en contacto con el cilindro se encuentra una presión inferior a la atmosférica y el aire pasa con fuerza a través de la tobera del carburador.
Por la parte inferior de este tubo asoma el extremo de un estrecho tubito que es el surtidor principal o chicle de alta. El otro extremo del surtidor está sumergido en un pequeño pozo lleno de gasolina y que se mantiene a presión atmosférica. Como la presión de la tobera es menor que la atmosférica, la gasolina es succionada a través del surtidor y sale a la corriente de aire, pulverizándose en ella como si fuese un spray.
Para que se produzca, la tobera de admisión del carburador tiene un estrechamiento. Por el aire tiene que aumentar su velocidad para que pase el mismo volumen en el mismo tiempo, es decir, el mismo caudal. El efecto Venturi hace pues que el aire pase más deprisa por ese lugar angosto, pero al ir más deprisa, la presión disminuye por que la aceleración de este aire requiere energía, que se saca de convertir lo que antes era presión en velocidad.
Tipos de Carburadores
En el mundo de los recambios de moto, algunos modelos destacan por su popularidad y rendimiento, como los carburadores PHVA, PWK y PHBG, muy utilizados en motos de 50cc, 125cc o preparaciones deportivas. En esta guía te explicamos qué tipos de carburadores existen, cómo elegir el adecuado para tu moto, cuándo cambiarlo, y te ayudamos a identificar los síntomas de desgaste.
- Dellorto SHA: muy básico, ideal para ciclomotores y motos clásicas.
- Mikuni: marca japonesa usada en motos 4T y 2T de cilindradas mayores.
