Los dueños y aficionados de las motos siempre buscan aprender más sobre el funcionamiento de sus vehículos para disfrutar al máximo de ellos. Detectar a tiempo un empaque de culata dañado es clave, y por eso adaptamos guías simples para apoyarlos.
Cuando el motor comienza a fallar sin razón aparente, a veces el verdadero culpable es una pieza que, aunque no se ve, lo conecta todo: el empaque de la culata. El empaque de culata actúa como un «sello» entre el bloque del motor y la culata. Pero atención: este gasto puede duplicarse si además es necesario rectificar la culata o reemplazar otros componentes del motor.
Aquí te explicamos todo lo que necesitas saber sobre la culata de una moto de 4 tiempos, desde sus componentes hasta su mantenimiento y posibles problemas.
Como funciona un Motor de 4 tiempos
Componentes Clave del Motor de 4 Tiempos
Para entender el funcionamiento de la culata, es importante conocer los componentes principales del motor:
- Tapa de válvulas: Sella la parte superior del motor, cubriendo el o los ejes de levas y evitando el derrame de lubricante.
- Empaque de culata: Forma un sello entre las líneas de lubricación y enfriamiento entre la cabeza y el bloque del motor, evitando fugas de compresión.
- Culata: Sella la parte superior de los cilindros del motor, evitando pérdidas de compresión.
- Bloque del motor: Es el elemento principal del motor, compuesto por los cilindros y los componentes del mecanismo de potencia.
- Cárter: Componente donde se deposita el aceite para lubricar el motor.

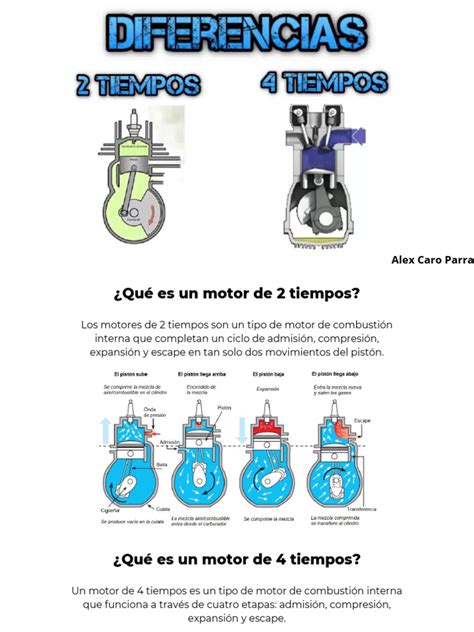

Ciclo de 4 tiempos del motor.
Tapa de Válvulas
La tapa de válvulas tiene la función de sellar la parte superior del motor apoyada con un empaque de caucho, cubren el o los ejes de levas. Evitan el derrame de lubricante, ayudan a controlar la presión de aceite Y liberan calor o vapor generado en el motor.
En esta también se adhiere algunas válvulas y tuberías. Una de ellas es la válvula PCV o Positive Crankcase Ventilation Valve en inglés, que tiene la función de liberar la presión existente en el cárter a consecuencia del accionamiento del pistón y del incremento de temperatura que se produce en el interior del motor.
Por tanto, la válvula PCV permite el paso de los vapores de aceite e hidrocarburos generados en el cárter, expulsándolos al colector de admisión. De ese modo, estos vapores volverán a entrar en la cámara de combustión para formar parte de la mezcla aire- combustible.
Para conseguir una combustión completa, la centralita (ECU) se encarga de ajustar la mezcla para que ésta sea óptima. Gracias a ello, la presión del cárter bajará, reduciendo la posibilidad de reventar las juntas y evitando una mayor emanación de gases contaminantes.
También en la culata están ancladas las válvulas de VANOS, VVTI, VTEC y algunas otras.
Daños más observados:
- Fugas
- Quebraduras
- Rajaduras
- Quemaduras por calentamiento de culata
Empaque de Culata
El empaque de la culata por lo regular es de grafito, asbesto y/o algún otro material resistente a altas temperaturas, en la actualidad son muy comunes los de metales o aleaciones, sirve para formar una estanqueidad (sellar) entre las líneas de lubricación y de enfriamiento entre la cabeza y el block por otro lado también evitan fuga de compresión porque también sellan la cámara de combustión entre la cabeza y el block se puede dañar por un sobrecalentamiento del motor, por una aceleración brusca estando frio el motor o debido a que no aplicaron el torque adecuado (apretar) a los tornillos entre la cabeza y el block, o simplemente lo colocaron mal.
Se debe tener mucha precaución, algunos empaques pueden ser similares, pero pueden tener pequeños cambios en los orificios de paso de agua, y de no observar esto, puede generar problemas luego de la rectificación y trabajo en la culata.
Daños más comunes:
- Quemadura por sobrecalentamiento

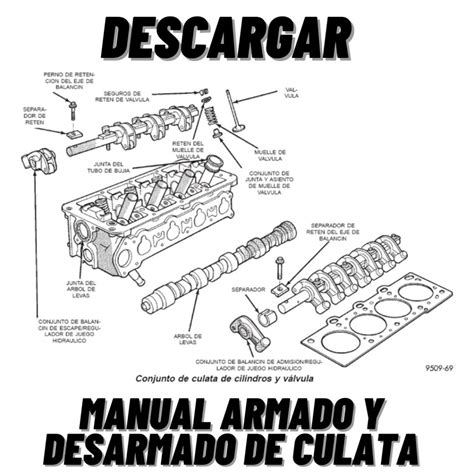

Culata
La culata, también denominada cabeza del motor, consiste en un bloque de metal, generalmente de hierro fundido o aleación de aluminio, que sella la parte superior de los cilindros de un motor de combustión evitando así que haya pérdidas de compresión.
Se fabrica con estos materiales buscando un equilibrio entre altos niveles de resistencia y rigidez combinados con una buena conductividad térmica que permita liberar al exterior el calor de la cámara de combustión mejorando así el rendimiento del vehículo al elevar la relación de compresión. Las culatas de aluminio, aunque cuentan con mejores propiedades de conducción del calor y son más ligeras, resisten mejor la fricción de los pistones. Pero el daño por un sobrecalentamiento puede generar mayores consecuencias y daños.
Culata de motor.
La culata se encuentra unida al bloque motor por medio de tornillos y una junta amianto (Las juntas son elementos que se utilizan para conseguir un sellado estanco, evitan el paso de agua en el ensamblaje de dos partes, función que desempeña el empaque de cabeza o culata), que se encarga de sellar con firmeza y flexibilidad ambos componentes para soportar las altas temperaturas producidas por el motor e impedir fugas de compresión o líquido refrigerante.
El sobrecalentamiento de un motor genera grandes daños a la culata y al empaque, en ocasiones provoca deformidad en el bloque de motor. El daño principal es deformidad de la pieza o la culata.
En la culata se adhieren válvulas y sellos, ejes de levas, piñones, buzos, inyectores, bujías, bobinas y otros elementos que hacen posible la ignición o arranque de un motor
Cuando se realiza un trabajo en la culata, se debe tener el cuidado por parte del prestador del servicio (tornero o reconstructor) de revisar con mucho esmero, para determinar, rajaduras, picaduras y otros daños. También debe tener la precaución de no desgastar más de lo necesario, para no provocar un problema al momento de la colocación y posterior puesta en marcha del auto.
En diversas ocasiones, luego de un sobrecalentamiento y trabajo en la culata, se generan problemas más graves, como ruidos, humo, consumo de agua, esto en ocasiones es resultado de un trabajo mal realizado. Recuerda que los trabajos a medias pueden generar pérdida de tiempo, dinero y mayores problemas.
Daños comunes:
- Daño por calentamiento
- Daño por uso de agua
- Irregularidad de funcionamiento por carbonilla.
Bloque del Motor
El block o bloque del motor es el elemento principal de cualquier motor de combustión interna. Está compuesto por los cilindros y todos aquellos componentes que forman el mecanismo de potencia, como las bielas, los pistones y el cigüeñal.
De forma popular, al bloque se le denomina motor, ya que los componentes se conectan en él y el proceso de combustión se realiza en su interior.
Por lo general, el bloque motor consiste en una pieza de acero o aluminio fundido. Este último material es mucho más ligero y con una mayor capacidad para disipar el calor, sin embargo, es más caro y tiene menor resistencia al roce con los pistones. Asimismo, sujeta las tapas donde que sellan y/o protegen al eje cigüeñal.
Hoy la mayor parte de los blocks de motor incorporan orificios para alojar el líquido anticongelante de los motores con refrigeración líquida y los tubos para el aceite de lubricación.
Tipos de bloque de motor
Existen dos tipos de bloques de motor, los llamados de camisa seca y los de camisa húmeda. En el caso del motor de camisa seca, las camisas van conectadas a otros cilindros con paredes más finas y tienen menos tamaño que el húmedo.
En el motor de camisa húmeda, existe además un sistema de refrigeración por agua y la estanqueidad (evitar fugas de agua) se logra mediante un anillo de caucho ubicado en las zonas superior e inferior.
Por otro lado, existen otros tipos de bloque de motor en función de cómo se dispongan los cilindros, como el lineal, en V y plano u opuesto (motor Boxer).
En el bloque del motor se alojan anillos, pistones, bielas, eje cigüeñal y sus partes, bomba de aceite, bomba de agua, y algunos otros elementos que hacen posible la generación de torque para el funcionamiento del auto.
Algunos daños:
- Oxidación por uso de agua
- Desgaste por mala lubricación
- Daño por calentamiento
- Rajaduras
- Picaduras
Cárter de un Motor
El cárter es un componente del motor en el cual se deposita el aceite que se encarga de lubricar el motor. Tiene una forma similar a la de una cubeta o bañera atornillada en la parte baja del motor. Sobre el cárter están ubicados el cigüeñal, las bielas y los pistones. También sirve como un reductor de presión y ayuda en ordenar el flujo de aceite, por ello tan sensibles a fugas cuando se hace un buen trabajo de sellado.
El aceite se deposita en el cárter por gravedad para luego ser lanzado por medio de la bomba de aceite al filtro y luego a los circuitos de lubricación. Una vez se han lubricado todas las piezas del motor, el aceite de nuevo vuelve a caer en el cárter.
Funcionamiento del Motor de 4 Tiempos
El motor de 4 tiempos transforma la energía química del combustible en energía mecánica, es decir, en movimiento. De la energía producida por el combustible sólo se aprovecha alrededor del 40%, debido a pérdidas energéticas como los gases de escape y el sistema de refrigeración.
El motor es el encargado de generar la fuerza que mueve el vehículo, pero es el conductor quien tiene acción directa sobre la fuerza generada por el motor mediante los mandos del vehículo.
El funcionamiento del motor de 4 tiempos se divide en:
- Admisión: El pistón baja y aspira la mezcla de aire y combustible a través de la válvula.
- Compresión: El pistón sube y comprime la mezcla aspirada. Las válvulas se encuentran cerradas.
- Explosión (o tiempo motor): Una chispa en la bujía produce la explosión de la mezcla comprimida, empujando el pistón hacia abajo.
- Escape: El pistón sube y expulsa los gases producidos por la explosión a través de la válvula de escape.
Mantenimiento Básico
El mantenimiento adecuado es crucial para prolongar la vida útil del motor y evitar problemas costosos. Algunas recomendaciones incluyen:
- Lubricación: Utilizar el aceite recomendado por el fabricante y sustituirlo periódicamente.
- Filtro de aire: Sustituirlo periódicamente y limpiarlo, especialmente en verano.
- Nivel de aceite: Comprobar periódicamente y mantenerlo entre el mínimo y el máximo.
- Refrigeración: Comprobar el nivel de líquido refrigerante y el estado de la correa.
Anomalías Comunes
Algunos síntomas y posibles causas de problemas en el motor incluyen:
- Motor falla irregularmente: Posibles causas son agua en el diésel, aire en el circuito, mal ajuste de la inyección o filtro obstruido.
- Consumo excesivo: Puede ser causado por mala compresión.
Comparación de Motores Diésel y Gasolina
Es útil conocer las diferencias entre motores diésel y gasolina:
| Característica | Motor Diésel | Motor Gasolina |
|---|---|---|
| Admisión | Aire comprimido | Mezcla aire-combustible |
| Encendido | Autoencendido | Chispa eléctrica |
| Rendimiento energético | Mejor | Menor |
| Mantenimiento | Más constante | Menos frecuente |
Rebajar la Culata: ¿Ventajas y Desventajas?
Rebajar la culata puede aumentar la compresión y, en teoría, la potencia y el rendimiento del motor. Sin embargo, esto puede traer problemas como:
- Mayor tendencia a la detonación, obligando a usar gasolina de mayor octanaje.
- Mayores cargas sobre diversas partes del motor, reduciendo su vida útil.
- Posible contacto de las válvulas con los pistones si el rebaje es excesivo.
Por lo tanto, es crucial considerar si vale la pena realizar este cambio y evaluar otras opciones menos invasivas.
Partes Esenciales de un Motor
Conocer las partes esenciales de un motor puede ayudarte a entender mejor su funcionamiento y a diagnosticar problemas. Algunas de estas partes incluyen:
- ECU (Unidad de Control Electrónico): El computador del auto.
- Alternador: La fuente de poder del auto.
- Batería: Almacena la energía para dar arranque al auto.
- Distribuidor: Distribuye la energía a las bujías.
- Bobina: Envía la energía al distribuidor.
- Block del motor: El tórax del motor.
- Cigüeñal: El centro de giro del motor.
- Bielas: Unen el cigüeñal con los pistones.
- Pistones: Provocan el movimiento del motor.
- Válvulas: Regulan la entrada y salida de gases.
- Culata: Tapa opuesta al block del motor.
- Eje de leva: Abre y cierra las válvulas.
Es indispensable para todos los conductores conocer el funcionamiento de su automóvil, cómo está construido, cuáles son sus principales partes y funcionalidades, además de las posibles fallas y medidas que debe tomar ante ellas, como también la correcta utilización de todos los elementos de seguridad en el marco de una conducción responsable para el bien de todos.
